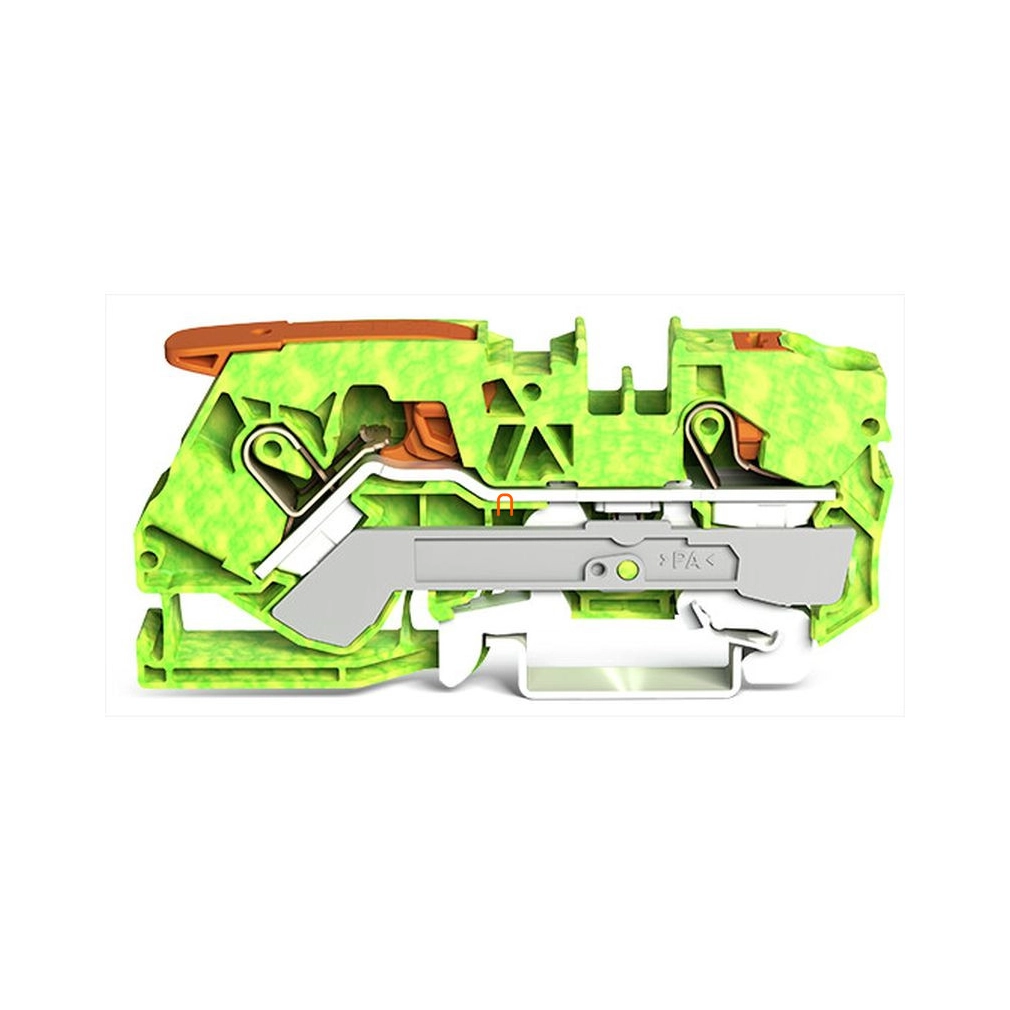

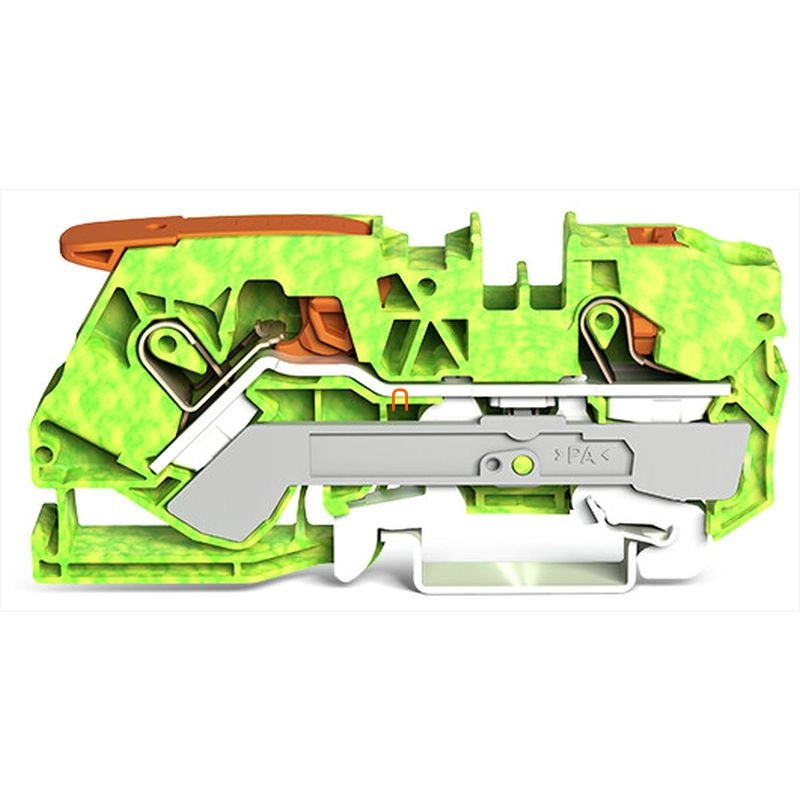

Wago 2110-5207 2 vezetékes földelősorkapocs, működtető karral és nyomógombbal, 10 mm², vizsgálóporttal, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, zöld-sárga

Márka: Wago

Szín: zöld-sárga

Szélesség méret: 10 mm

Magasság méret: 89 mm

Gyártó neve: WAGO HUNGÁRIA Kft.

Egyedi rendelésre

1 / 2 fotó

Wago 2110-5207 2 vezetékes földelősorkapocs, működtető karral és nyomógombbal, 10 mm², vizsgálóporttal, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, zöld-sárga

Name: Wago 2110-5207 2 vezetékes földelősorkapocs, működtető karral és nyomógombbal, 10 mm², vizsgálóporttal, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, zöld-sárga
Brand: Wago
SKU: 4055143904469
Price: 2355 HUF
Availability: InStock

RRP:3 036 Ft/db

2 355 Ft/db

TOP ÁR

Egyedi rendelésre

Kosárérték alapú kedvezmények

Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

Legjobb elérhető ár 2 195 Ft/db nettó 1 728 Ft/db

bruttó kosárérték	nettó ár	bruttó ár
200 000 Ft felett	1 822 Ft/db	2 314 Ft/db
500 000 Ft felett	1 782 Ft/db	2 263 Ft/db
1 000 000 Ft felett	1 728 Ft/db	2 195 Ft/db

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Ismerd meg a teljes termékcsaládot !

Wago 2110-5201 2 vezetékes átmenő sorkapocs, működtető karral és nyomógombbal, 10 mm², vizsgálóporttal, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, szürke

1 185 Ft

👀Nézd meg ezeket a kategóriákat is !

Wago

Földelő, bontó- és speciális sorkapocs

Földelő sorkapocs

Wago

Földelősorkapocs, 2110-es sorozat, zöld-sárga. A Wago 2110-5207 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 17–19 mm csupaszítási hosszt kell alkalmazni. A földelősorkapocs beépített érintkezőtalpával közvetlenül a szerelősínhez csatlakozik. Ez villamos és mechanikai kapcsolatot hoz létre a vezetők és a rögzítőadapter között, biztosítva a kapcsolat stabilitását. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. Mindezt a dugaszolható kialakítás teszi lehetővé. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,5–16 mm². A sínre szerelhető sorkapocs karral és nyomógombbal működtethető. A TOPJOB® S sínre szerelhető sorkapcsok biztonságos villamos csatlakozást kínálnak különböző ipari alkalmazásokban és korszerű épületvillamossági szerelésekben. Egyetlen sínre szerelhető sorkapocsrendszerrel a világ bármely pontján, bármely alkalmazásban dolgozhat. A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza.

A Wago 2110-5207 zöld-sárga földelő TOPJOB® S sorkapocs 10 mm² névleges keresztmetszettel. A Push-in CAGE CLAMP® csatlakozás felső bekötésű; a működtető kar mellett nyomógombos csatlakozása van. Beépített érintkezőlába összeköti a vezetékeket a szerelősínnel.

Bekötés és helyigény

A csupaszolási hossz 17–19 mm. A rézvezetékek megengedett keresztmetszete a vezeték fajtájától és az érvéghüvelytől függ; a tömör, sodrott és finom elemi szálas vezetékek tartománya 0,5–16 mm². A közvetlen push-in bekötés külön határértékeit a táblázat tartalmazza.

Műszaki jellemzők

Összes csatlakozási pont száma	2
Összes potenciál száma	1
Szintek száma	1
Áthidalási pozíciók száma	2
Csatlakozástechnika	Push-in CAGE CLAMP®
Csatlakoztatható vezetékek anyagai	Réz
Névleges keresztmetszet	10 mm²
Tömör vezeték	0,5 … 16 mm² / 20 … 6 AWG
Többeres vezeték	0,5 … 16 mm² / 20 … 6 AWG
Finom elemi szálas vezeték	0,5 … 16 mm² / 20 … 6 AWG
Csupaszolási hossz	17 … 19 mm / 0,67 … 0,75 inch
Huzalozási irány	Felső bekötés
Szélesség	10 mm / 0,394 inch
Magasság	89 mm / 3,504 inch
Mélység a DIN kalapsín felső részétől	36,9 mm / 1,453 inch
Rögzítés típusa	DIN 35 kalapsín
Jelölési szint	Középső/oldalsó jelölés
Szín	zöld-sárga
Anyagcsoport	I
Szigetelőanyag	Poliamid (PA66)
UL94 szerinti gyúlékonysági osztály	V0
Tűzterhelés	0,381 MJ
Működtetőelem színe	narancssárga
Tömeg	37,6 g
Feldolgozási hőmérséklet	-35 … +85 °C
Folyamatos működési hőmérséklet	-60 … +105 °C
1. csatlakozás működtetése	Működtető kar
2. csatlakozás működtetése	Nyomógomb
DIN-sín mérete	35 × 15 mm vagy 35 × 7,5 mm
Tömör vezeték, push-in bekötéssel	4–16 mm² / 14–6 AWG
Finom elemi szálas vezeték szigetelt érvéghüvellyel	0,5–10 mm² / 20–8 AWG
Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel	4–10 mm² / 12–8 AWG
Oldalnézeti rajz részmérete	30,8 mm / 1,21 inch

Bekötési feltételek

Kisebb keresztmetszet push-in bekötése	A vezeték tulajdonságaitól függően kisebb keresztmetszet is beköthető közvetlenül; a vezetékfajtához tartozó tartományt kell figyelembe venni.
AWG-adatok	Az AWG-adatok IEC szerinti átszámítással szerepelnek.

Ex e alkalmazás feltételei

Ex-komponens, U jelölés	Önálló berendezésként nem használható; a kész berendezésbe építés további tanúsítást igényel, a tanúsítvány egyedi korlátozásait is figyelembe kell venni.
Ex e alkalmazás, 1-es és 2-es zóna	Legalább IP54 védettségű, Ex e tanúsított ház szükséges. A légközöket és kúszóáramutakat az alkalmazásra vonatkozó előírások és a tartozékok feltételei szerint kell méretezni; a teljes összeállítás új értékelést igényel az illetékes tanúsító szervezettől.
Ex e hőmérsékleti feltétel	T1–T5 hőmérsékleti osztálynál a szigetelő részek megengedett legnagyobb hőmérséklete 85 °C; a felületi hőmérséklet-emelkedés legfeljebb 40 K. Ez külön Ex-alkalmazási feltétel, nem az általános folyamatos működési tartomány.
Vezetékvég védelme	A sodrott és finom elemi szálas vezeték végeit szétbomlás ellen védeni kell; ezt a sorkapocs kialakítása is biztosíthatja. Az önmagában alkalmazott forrasztás nem elegendő.
Korrozív környezet	A WAGO gáztömör réz érvéghüvelyt vagy ónozott réz csapos kábelsarut ajánl finom elemi szálas vezetékekhez.

Szükséges kiegészítők

2110-1292	Vég- és válaszlap; 1 mm vastag; narancssárga
2110-1291	Vég- és válaszlap; 1 mm vastag; szürke

Opcionális kiegészítők

2010-433	Áthidaló; 1-től 3-ig; szigetelt; világosszürke
2010-434	Áthidaló; 1-től 4-ig; szigetelt; világosszürke
2010-435	Áthidaló; 1-től 5-ig; szigetelt; világosszürke
2010-402	Áthidaló; 2irányú; szigetelt; világosszürke
2010-403	Áthidaló; 3irányú; szigetelt; világosszürke
2010-404	Áthidaló; 4irányú; szigetelt; világosszürke
2010-405	Áthidaló; 5irányú; szigetelt; világosszürke
2010-405/011-000	Csillagkapcsoláshoz áthidaló; 3irányú; szigetelt; világosszürke
2010-100	Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezeték-bemeneteket; sárga
249-117	Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke
249-116	Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke
210-197	Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-114	Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-118	Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű
210-113	Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű
210-196	Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-198	Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű
210-136	Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros
2010-549	Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke
2010-511	Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke
2009-174	Vizsgálóadapter; Ellenőrződugó 4mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke
2009-182	Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke
216-284	Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete
216-289	Érvéghüvely; Hüvely 10 mm² / AWG8; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros
216-286	Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék
216-287	Érvéghüvely; Hüvely 4 mm² / AWG12; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke
216-288	Érvéghüvely; Hüvely 6 mm² / AWG10; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; sárga
210-721	Működtetőszerszám; Penge: 5,5 x 0,8mm; részben szigetelt szárral; többszínű
2009-191	Csoportjelölő-tartó; szürke
2009-192	Csoportjelölő-tartó; szürke
2009-193	Csoportjelölő-tartó; szürke
2009-145	Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér
2009-145/000-024	Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya
2009-145/000-006	Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék
2009-145/000-012	Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga
2009-145/000-005	Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros
2009-145/000-002	Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga
2009-145/000-007	Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke
2009-145/000-023	Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld
248-501	Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér
248-501/000-024	Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya
248-501/000-006	Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék
248-501/000-012	Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga
248-501/000-005	Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros
248-501/000-002	Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga
248-501/000-007	Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke
248-501/000-017	Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld
248-501/000-023	Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld
2009-115	WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér
2009-115/000-024	WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya
2009-115/000-006	WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék
2009-115/000-012	WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga
2009-115/000-002	WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga
2009-115/000-007	WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke
2009-115/000-017	WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld
2009-115/000-023	WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld
793-5501	WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér
793-5501/000-024	WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya
793-5501/000-006	WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék
793-5501/000-012	WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga
793-5501/000-005	WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros
793-5501/000-002	WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga
793-5501/000-007	WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke
793-5501/000-017	WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld
793-5501/000-023	WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld
793-501	WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér
793-501/000-024	WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya
793-501/000-006	WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék
793-501/000-012	WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga
793-501/000-005	WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros
793-501/000-002	WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga
793-501/000-007	WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke
793-501/000-017	WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld
793-501/000-023	WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld
2009-110	Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér
2009-198	Átalakító; szürke
709-156	Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó
709-169	Burkolat tartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880- sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270- es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke

A WAGO röviden

Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.

Gyakori kérdések

Mennyi vezetéket kell csupaszolni?

17–19 mm hosszúságot.

Milyen sínhez készült?

DIN 35 × 15 mm és DIN 35 × 7,5 mm kalapsínhez.

Hogyan történik a karos bekötés?

Emeld fel ütközésig a kart, helyezd be a finom elemi szálas vezetéket, majd nyomd le a kart.

Fontos tájékoztatás a termékleírásról

A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.

Termék adatok

Márka

Wago

Szín

zöld-sárga

Szélesség méret

10 mm

Magasság méret

89 mm

Gyártó neve

WAGO HUNGÁRIA Kft.

Gyártói kód

2110-5207

Gyártó címe

Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet

Gyártó elérhetősége

info.hu@wago.com

Gyártói adatlap

Wago 2110-5207 datasheet

Magyar nyelvű adatlap

Wago 2110-5207 adatlap

Tömeg

40 g/db

Cikkszám

4055143904469

Vélemények (0)

Vásárlói vélemények

termék értékelése

Hasonló ajánlataink

Wago 2110-5207 2 vezetékes földelősorkapocs, működtető karral és nyomógombbal, 10 mm², vizsgálóporttal, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, zöld-sárga műszaki adatok

Azonosítás

Gyártó	Wago
Cikkszám	2110-5207
GTIN / EAN	4055143904469
Terméktípus	Földelő sorkapocs

Csatlakozások, méretek és anyagok

Összes csatlakozási pont száma	2
Összes potenciál száma	1
Szintek száma	1
Áthidalási pozíciók száma	2
Csatlakozástechnika	Push-in CAGE CLAMP®
Csatlakoztatható vezetékek anyagai	Réz
Névleges keresztmetszet	10 mm²
Tömör vezeték	0,5 … 16 mm² / 20 … 6 AWG
Többeres vezeték	0,5 … 16 mm² / 20 … 6 AWG
Finom elemi szálas vezeték	0,5 … 16 mm² / 20 … 6 AWG
Csupaszolási hossz	17 … 19 mm / 0,67 … 0,75 inch
Huzalozási irány	Felső bekötés
Szélesség	10 mm / 0,394 inch
Magasság	89 mm / 3,504 inch
Mélység a DIN kalapsín felső részétől	36,9 mm / 1,453 inch
Rögzítés típusa	DIN 35 kalapsín
Jelölési szint	Középső/oldalsó jelölés
Szín	zöld-sárga
Anyagcsoport	I
Szigetelőanyag	Poliamid (PA66)
UL94 szerinti gyúlékonysági osztály	V0
Tűzterhelés	0,381 MJ
Működtetőelem színe	narancssárga
Tömeg	37,6 g
Feldolgozási hőmérséklet	-35 … +85 °C
Folyamatos működési hőmérséklet	-60 … +105 °C
1. csatlakozás működtetése	Működtető kar
2. csatlakozás működtetése	Nyomógomb
DIN-sín mérete	35 × 15 mm vagy 35 × 7,5 mm
Tömör vezeték, push-in bekötéssel	4–16 mm² / 14–6 AWG
Finom elemi szálas vezeték szigetelt érvéghüvellyel	0,5–10 mm² / 20–8 AWG
Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel	4–10 mm² / 12–8 AWG
Oldalnézeti rajz részmérete	30,8 mm / 1,21 inch

Bekötési feltételek

Kisebb keresztmetszet push-in bekötése	A vezeték tulajdonságaitól függően kisebb keresztmetszet is beköthető közvetlenül; a vezetékfajtához tartozó tartományt kell figyelembe venni.
AWG-adatok	Az AWG-adatok IEC szerinti átszámítással szerepelnek.

Tanúsítványok és nyilatkozatok

CCA	EN60947; NTR NL-7757
KEMA/KEUR	EN60947; 71-109053
UL	UL1059; E45172
ATEX megfelelőségi igazolás	WAGO GmbH & Co. KG
EU megfelelőségi nyilatkozat	WAGO GmbH & Co. KG
UK megfelelőségi nyilatkozat	WAGO GmbH & Co. KG
ATEX	EN60079-0; PTB 19 ATEX 1017 U; II 2 G Ex eb IIC Gb vagy I M 2 Ex eb I Mb
CCC	GB/T3836.3; 2020312313000165; Ex eb IIC Gb, Ex eb I Mb
cURus	UL60079; E185892; AEx eb IIC, illetve Ex eb IIC
IECEx	IEC60079; IECEx PTB 19.0047U; Ex eb IIC Gb vagy Ex eb I Mb
INMETRO	IEC60079; TÜV 23.1457 U

Ex e alkalmazás feltételei

Ex-komponens, U jelölés	Önálló berendezésként nem használható; a kész berendezésbe építés további tanúsítást igényel, a tanúsítvány egyedi korlátozásait is figyelembe kell venni.
Ex e alkalmazás, 1-es és 2-es zóna	Legalább IP54 védettségű, Ex e tanúsított ház szükséges. A légközöket és kúszóáramutakat az alkalmazásra vonatkozó előírások és a tartozékok feltételei szerint kell méretezni; a teljes összeállítás új értékelést igényel az illetékes tanúsító szervezettől.
Ex e hőmérsékleti feltétel	T1–T5 hőmérsékleti osztálynál a szigetelő részek megengedett legnagyobb hőmérséklete 85 °C; a felületi hőmérséklet-emelkedés legfeljebb 40 K. Ez külön Ex-alkalmazási feltétel, nem az általános folyamatos működési tartomány.
Vezetékvég védelme	A sodrott és finom elemi szálas vezeték végeit szétbomlás ellen védeni kell; ezt a sorkapocs kialakítása is biztosíthatja. Az önmagában alkalmazott forrasztás nem elegendő.
Korrozív környezet	A WAGO gáztömör réz érvéghüvelyt vagy ónozott réz csapos kábelsarut ajánl finom elemi szálas vezetékekhez.

Szükséges kiegészítők

2110-1292	Vég- és válaszlap; 1 mm vastag; narancssárga
2110-1291	Vég- és válaszlap; 1 mm vastag; szürke

Opcionális kiegészítők

2010-433	Áthidaló; 1-től 3-ig; szigetelt; világosszürke
2010-434	Áthidaló; 1-től 4-ig; szigetelt; világosszürke
2010-435	Áthidaló; 1-től 5-ig; szigetelt; világosszürke
2010-402	Áthidaló; 2irányú; szigetelt; világosszürke
2010-403	Áthidaló; 3irányú; szigetelt; világosszürke
2010-404	Áthidaló; 4irányú; szigetelt; világosszürke
2010-405	Áthidaló; 5irányú; szigetelt; világosszürke
2010-405/011-000	Csillagkapcsoláshoz áthidaló; 3irányú; szigetelt; világosszürke
2010-100	Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezeték-bemeneteket; sárga
249-117	Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke
249-116	Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke
210-197	Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-114	Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-118	Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű
210-113	Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű
210-196	Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-198	Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű
210-136	Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros
2010-549	Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke
2010-511	Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke
2009-174	Vizsgálóadapter; Ellenőrződugó 4mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke
2009-182	Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke
216-284	Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete
216-289	Érvéghüvely; Hüvely 10 mm² / AWG8; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros
216-286	Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék
216-287	Érvéghüvely; Hüvely 4 mm² / AWG12; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke
216-288	Érvéghüvely; Hüvely 6 mm² / AWG10; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; sárga
210-721	Működtetőszerszám; Penge: 5,5 x 0,8mm; részben szigetelt szárral; többszínű
2009-191	Csoportjelölő-tartó; szürke
2009-192	Csoportjelölő-tartó; szürke
2009-193	Csoportjelölő-tartó; szürke
2009-145	Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér
2009-145/000-024	Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya
2009-145/000-006	Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék
2009-145/000-012	Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga
2009-145/000-005	Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros
2009-145/000-002	Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga
2009-145/000-007	Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke
2009-145/000-023	Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld
248-501	Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér
248-501/000-024	Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya
248-501/000-006	Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék
248-501/000-012	Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga
248-501/000-005	Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros
248-501/000-002	Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga
248-501/000-007	Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke
248-501/000-017	Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld
248-501/000-023	Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld
2009-115	WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér
2009-115/000-024	WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya
2009-115/000-006	WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék
2009-115/000-012	WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga
2009-115/000-002	WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga
2009-115/000-007	WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke
2009-115/000-017	WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld
2009-115/000-023	WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld
793-5501	WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér
793-5501/000-024	WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya
793-5501/000-006	WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék
793-5501/000-012	WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga
793-5501/000-005	WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros
793-5501/000-002	WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga
793-5501/000-007	WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke
793-5501/000-017	WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld
793-5501/000-023	WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld
793-501	WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér
793-501/000-024	WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya
793-501/000-006	WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék
793-501/000-012	WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga
793-501/000-005	WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros
793-501/000-002	WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga
793-501/000-007	WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke
793-501/000-017	WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld
793-501/000-023	WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld
2009-110	Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér
2009-198	Átalakító; szürke
709-156	Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó
709-169	Burkolat tartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880- sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270- es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke

Származás és besorolás

Származási ország	PL (Lengyelország)
Vámtarifaszám	85369010000

Termékbesorolások

UNSPSC	39121410
ETIM 9.0	EC000901
ETIM 10.0	EC000901
ECCN	Nincs amerikai besorolás (NO US CLASSIFICATION)

Környezeti megfelelőség

RoHS megfelelőségi státusz	Megfelel, mentesség alkalmazása nélkül

Dokumentumadatok

Magyar adatlap verziódátuma	2026.10.25.

Adatlap megjegyzés

A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

Wago 2110-5207 2 vezetékes földelősorkapocs, működtető karral és nyomógombbal, 10 mm², vizsgálóporttal, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, zöld-sárga használati útmutató

Vezeték előkészítése

A vezetéket 17–19 mm hosszan csupaszold. A megfelelő tömör vezeték, illetve érvéghüvellyel ellátott finom elemi szálas vezeték közvetlenül push-in bekötéssel csatlakoztatható; a vezetékfajtánként megadott határértékeket tartsd be.

Karos bekötés

Emeld fel ütközésig a működtető kart.

Helyezd be a finom elemi szálas vezetéket.

Nyomd le a működtető kart.

Közösítés

Nyomd be ütközésig a dugaszolható áthidalót a kapocspontba.

Jelölés

Pattintsd be a jelölőszalagot a jelölőnyílásba.

Ex e beépítés

Ex-komponens, U jelölés	Önálló berendezésként nem használható; a kész berendezésbe építés további tanúsítást igényel, a tanúsítvány egyedi korlátozásait is figyelembe kell venni.
Ex e alkalmazás, 1-es és 2-es zóna	Legalább IP54 védettségű, Ex e tanúsított ház szükséges. A légközöket és kúszóáramutakat az alkalmazásra vonatkozó előírások és a tartozékok feltételei szerint kell méretezni; a teljes összeállítás új értékelést igényel az illetékes tanúsító szervezettől.
Ex e hőmérsékleti feltétel	T1–T5 hőmérsékleti osztálynál a szigetelő részek megengedett legnagyobb hőmérséklete 85 °C; a felületi hőmérséklet-emelkedés legfeljebb 40 K. Ez külön Ex-alkalmazási feltétel, nem az általános folyamatos működési tartomány.
Vezetékvég védelme	A sodrott és finom elemi szálas vezeték végeit szétbomlás ellen védeni kell; ezt a sorkapocs kialakítása is biztosíthatja. Az önmagában alkalmazott forrasztás nem elegendő.
Korrozív környezet	A WAGO gáztömör réz érvéghüvelyt vagy ónozott réz csapos kábelsarut ajánl finom elemi szálas vezetékekhez.

Használati megjegyzés
