Basor 2/7231 fali konzol 150-200 mm (univerzális) könnyű terhelésre perforált és rácsos kábeltálcákhoz

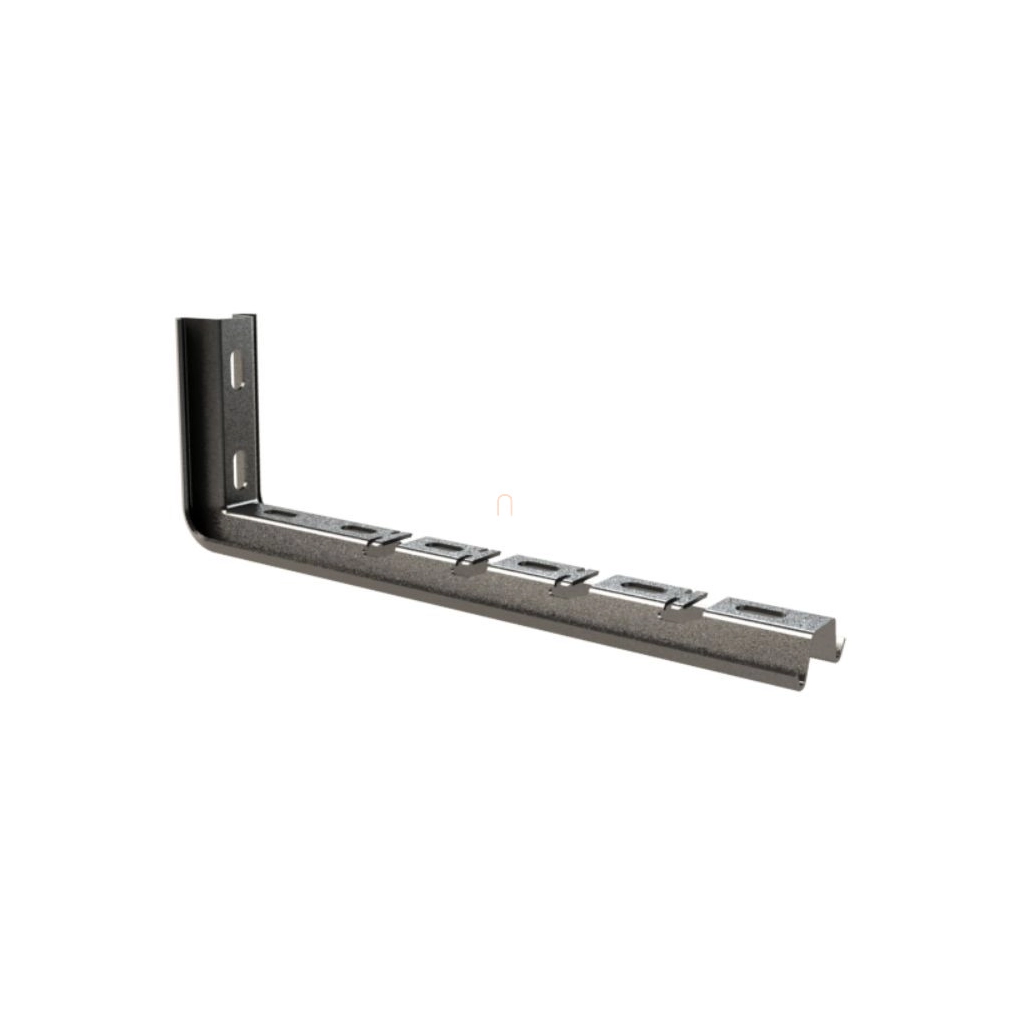

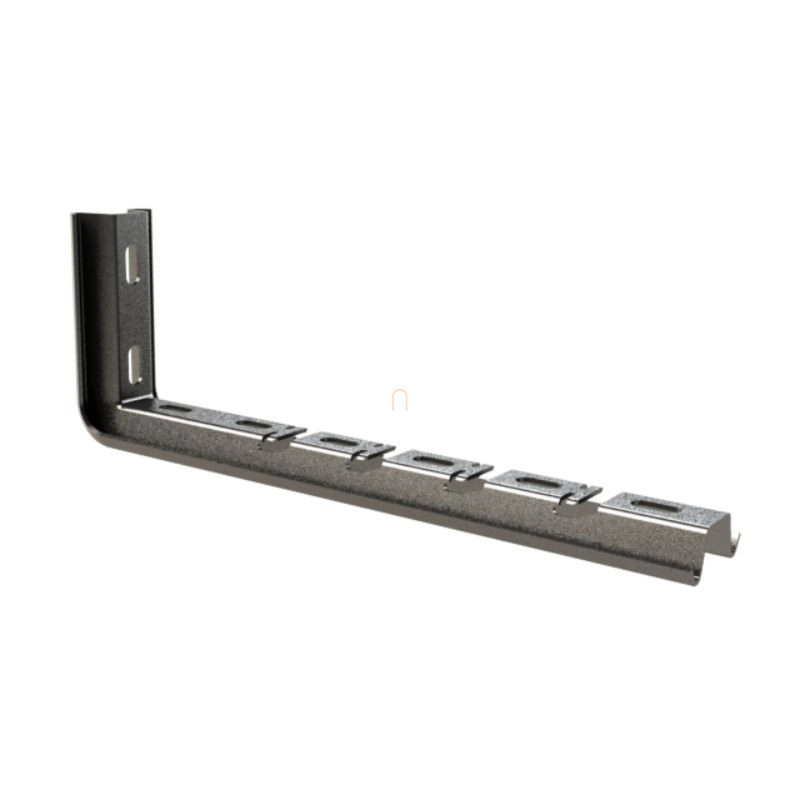

A Basor 2/7231 fali konzol 150-200 mm (univerzális) könnyű terhelésre perforált és rácsos kábeltálcákhoz egy oldalfalra szerelhető, szalaghorganyzott acél tartókonzol könnyű terhelésű kábelvezetési nyomvonalakhoz. A Basor C-SHO 150 GS kivitele perforált ERE, valamint rácsos BF és BFR kábeltálcák vízszintes megtámasztására használható.
A gyorsrögzítésre kialakított konzol akkor praktikus választás, ha a tálcarendszerhez pontosan azonosítható, rendszerkompatibilis fali tartót keresel, és fontos a szerelési idő csökkentése, valamint a kábelek szellőzéséhez szükséges faltávolság megtartása.
Pontos termékazonosítás
A konkrét termék gyártói típusa C-SHO 150 GS, gyártói cikkszáma 2/7231, EAN/GTIN azonosítója 8434453074394. A rendelésnél ezt az azonosítást érdemes összevetni a kiválasztott kábeltálca rendszerével és névleges szélességével.
Mire használható?
A konzol vízszintes kábeltálca-nyomvonalak oldalfali megtámasztására készült. A kialakítás a Basor ERE perforált, valamint BF és BFR rácsos tálcáihoz illeszkedik, ezért egyazon tartócsaládon belül többféle fém kábeltálca-rendszerhez használható.
- Perforált ERE tálcákhoz: a tálca rögzítéséhez B1 csavarkészlet szükséges.
- BF és BFR rácsos tálcákhoz: a klikkes kialakítás miatt külön tálcarögzítő szerelvény nélkül is rögzíthető.
- Oldalfali nyomvonalhoz: két fali rögzítési ponttal kell felszerelni.
- 150-200 mm-es választási tartományhoz: a termékoldali megnevezés mellett mindig a konkrét C-SHO 150 GS típust és a tálcarendszer kompatibilitását ellenőrizd.
Legfontosabb előnyök
- Perforált és rácsos Basor kábeltálcákhoz is használható.
- A BF/BFR tálcáknál gyors, klikkes rögzítést tesz lehetővé.
- Szalaghorganyzott acél kivitele villamossági tartórendszerekhez készült.
- Vezetőképes, elektromos folytonossági jellemzővel rendelkező fém rendszerkomponens.
Terhelhetőség és méretválasztás
A konzol megadott biztonságos terhelhetősége 981 N. Ez a termék önálló műszaki értéke, de a kész tartószerkezet tényleges teherbírását mindig a fal anyaga, a rögzítőelemek, a konzolok kiosztása, a tálca típusa és a terhelés eloszlása együtt határozza meg.
A teljes külső méret 262 × 52 × 113 mm. A névleges C-SHO 150 méret nem azonos a konzol teljes hosszával, ezért csere vagy rendszerbővítés esetén a típuskódot és a méretrajzi adatokat együtt érdemes ellenőrizni.
Amire érdemes figyelned döntés előtt
A „150-200 mm univerzális” megnevezés nem jelenti azt, hogy a konzol minden gyártó minden ilyen szélességű tálcájával automatikusan kompatibilis. Ez a változat C-SHO 150 GS; ERE tálcánál B1 rögzítőelem szükséges, BF/BFR tálcánál pedig a Basor klikkes csatlakozás használható. A PSHO megerősítő elem külön cikkszámú rendszerkomponens, ezért ne tekintsd automatikusan a konzol csomagtartalmának.
A terhelhetőség a teljes rögzítési lánctól függ
A falhoz két, a fogadófelülethez és a számított terheléshez megfelelő rögzítési pont szükséges. A fali rögzítést, a konzolkiosztást és a terhelést szakképzett kivitelező méretezze. Elektromos kábeltálca-nyomvonalat ne vezess víz-, gőz- vagy gázvezeték alatt.
Szerelési és elhelyezési tudnivalók
A megfelelő kábelhűtés és hozzáférhetőség érdekében a tálca és a fal között 20 mm szabad távolságot kell hagyni. Több, egymás fölött futó tálca esetén a gyártó legalább 250 mm távolságot javasol a tálcák között a szellőzés biztosításához.
A konzol falcsatlakozása PSHO támasztóelemmel erősíthető. ERE tálca szereléséhez B1 csavarkészlet használható; BF/BFR rácsos tálcánál a klikkes rögzítőfül lapos csavarhúzóval benyomható. A rögzítés után ellenőrizni kell, hogy a tálca stabilan fekszik-e fel, és a terhelés egyenletesen oszlik-e el a tartókon.
Anyag, felület és környezeti jellemzők
A C-SHO 150 GS acélból készül, szalaghorganyzott felülettel. A PG/GS bevonat korrózióállósági besorolása 3. osztály. A termék fém, nem lángterjesztő, elektromosan vezető rendszerkomponens, amely elektromos folytonossági jellemzővel rendelkezik.
A megadott hőmérsékleti tartomány -50 °C és +150 °C közötti. A teljes kábelvezetési rendszer használhatóságát azonban a tálca, a kábelek, a rögzítések és a környezeti korróziós terhelés együttesen határozza meg.
Szakértői összegzés
A Basor 2/7231 akkor megfelelő választás, ha C-SHO 150 GS oldalfali konzolra van szükséged ERE, BF vagy BFR kábeltálcához, és a tervezett nyomvonal terhelése, tálcaszélessége, konzolkiosztása és fali rögzítése megfelel a rendszer méretezésének. A biztos azonosítást a 2/7231 gyártói cikkszám és a C-SHO 150 GS típuskód adja.
Részletes műszaki adatok
Azonosítás és méretek
| Gyártó | Basor |
|---|---|
| Gyártói cikkszám | 2/7231 |
| Gyártói típuskód | C-SHO 150 GS |
| EAN/GTIN | 8434453074394 |
| Kivitel | Oldalfali, vízszintes tartókonzol |
| Teljes hossz | 262 mm |
| Szélesség | 52 mm |
| Magasság | 113 mm |
Terhelhetőség és anyagjellemzők
| Biztonságos terhelhetőség | 981 N |
|---|---|
| Vonatkozó termékszabvány | UNE-EN 61537 |
| Anyag | Acél |
| Felület | Szalaghorganyzott, GS/PG |
| Korrózióállóság | 3. osztály |
| Hőmérsékleti tartomány | -50 °C és +150 °C között |
| Villamos jellemző | Vezetőképes, elektromos folytonossági jellemzővel |
| Lángterjedési jellemző | Nem lángterjesztő fém komponens |
Kompatibilitás és szerelés
| Kompatibilis tálcacsaládok | ERE perforált, BF és BFR rácsos kábeltálcák |
|---|---|
| ERE tálca rögzítése | B1 csavarkészlettel |
| BF/BFR tálca rögzítése | Klikkes, külön tálcarögzítő szerelvény nélkül |
| Fali rögzítés | 2 rögzítési pont |
| Megerősítő rendszerkomponens | PSHO támasztóelem |
| Ajánlott faltávolság | 20 mm a tálca és a fal között |
| Ajánlott tálcák közötti távolság | Legalább 250 mm |
A Basor röviden
A Basort 1962-ben alapították Spanyolországban, és a márka kábeltálca-, kábelvezetési és tartórendszerek fejlesztésére specializálódott. A C-SHO konzol a Basor rendszerben gondolkodó kínálatának oldalfali tartóeleme, perforált és rácsos kábeltálcákhoz.
Gyakori kérdések
Mi a Basor 2/7231 pontos típusa?
A gyártói típuskód C-SHO 150 GS. Ez a pontos azonosító fontosabb, mint az általános „150-200 mm univerzális” kategóriamegnevezés.
Milyen kábeltálcákhoz használható?
Basor ERE perforált, valamint BF és BFR rácsos kábeltálcák vízszintes oldalfali megtámasztására készült.
Mit jelent a 981 N terhelhetőség?
Ez a konzol megadott biztonságos terhelhetőségi értéke. A kész rendszer tényleges teherbírását a fal, a rögzítőelemek, a konzolkiosztás, a tálca és a terhelés eloszlása együtt határozza meg.
Kell külön rögzítőelem a tálcához?
ERE tálcához B1 csavarkészlet szükséges. BF és BFR rácsos tálcánál a konzol klikkes kialakítása miatt külön tálcarögzítő szerelvény nem szükséges.
Hány ponton kell a falhoz rögzíteni?
A konzol felszereléséhez két fali rögzítési pont szükséges. A dübelt, csavart vagy ankert a fal anyagához és a számított terheléshez kell kiválasztani.
A PSHO támasztóelem a csomag része?
A PSHO külön cikkszámú rendszerkomponens, amely a falcsatlakozás megerősítésére szolgál. Ne tekintsd automatikusan a konzol csomagtartalmának; a rendelési egységet külön ellenőrizd.
Használható kültéri vagy korrozív környezetben?
A GS/PG felület korrózióállósági besorolása 3. osztály. Kültéri, párás vagy agresszívebb környezetnél a környezeti terhelést külön kell értékelni, és szükség esetén HDG vagy rozsdamentes változatot választani.
