Schneider Electric Charge - EVH5A22N2S elektromos autó töltőállomás - 7,4/11/22kW - 1P / 3P+N - T2 aljzattal

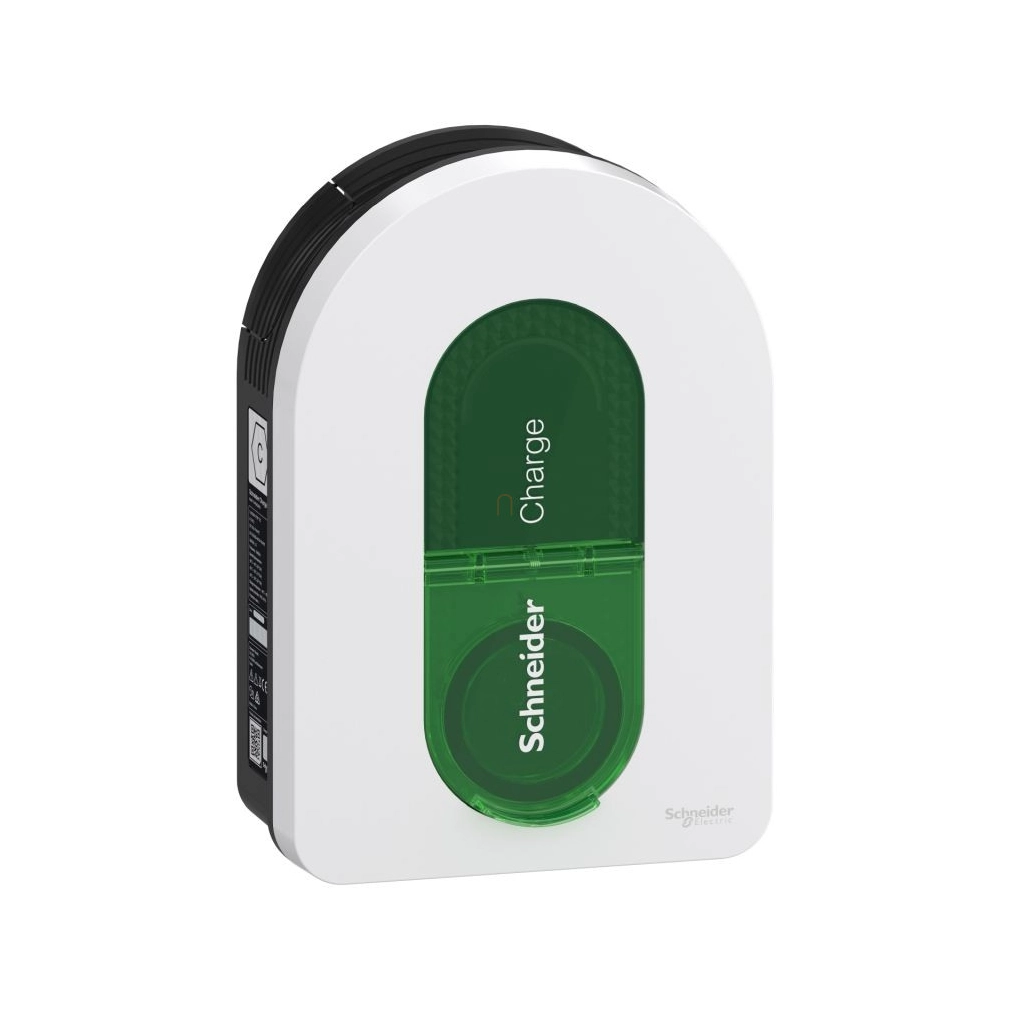

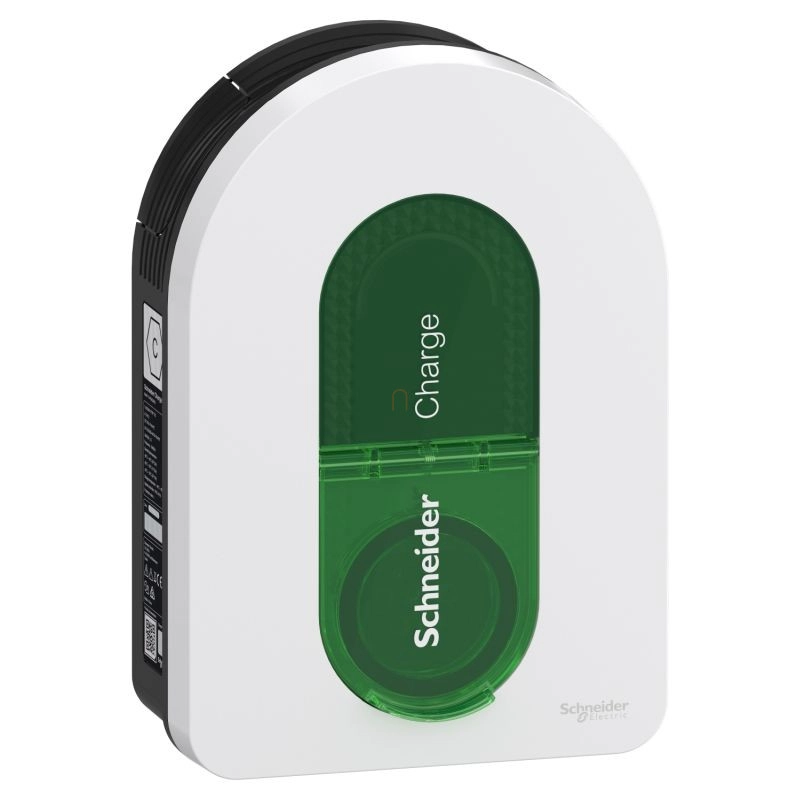

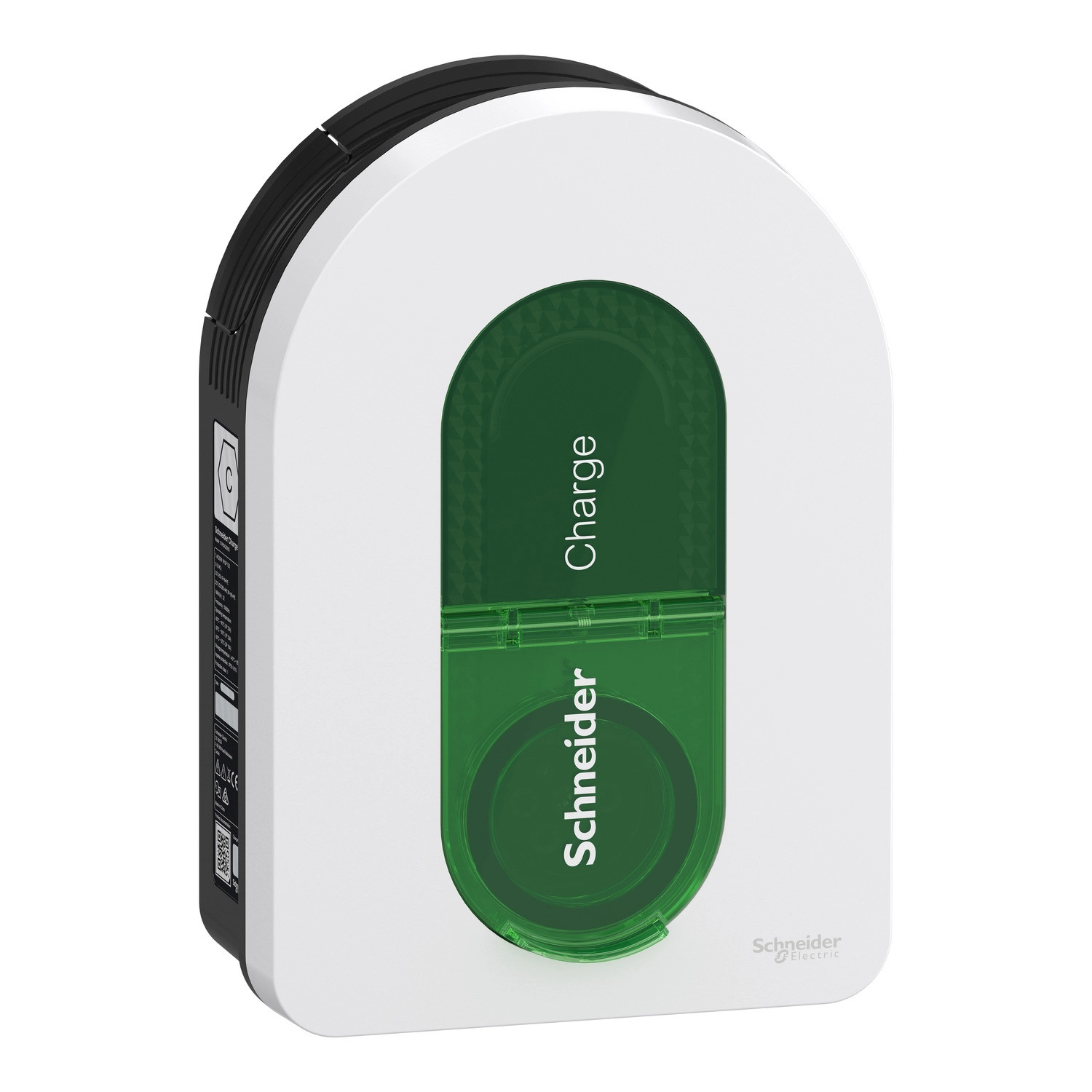

A Schneider Electric Charge EVH5A22N2S egy falra szerelhető, egy töltőponttal és fedeles T2 aljzattal készülő, beltéri és magáncélú kültéri használatra tervezett elektromosautó-töltőállomás. Egyfázisú és háromfázisú hálózaton is alkalmazható, a telepítés és az üzembe helyezés során pedig 7,4 kW, 11 kW vagy 22 kW maximális töltési teljesítményre állítható be.

A töltőállomás Wi-Fi- és Ethernet-kapcsolattal, OCPP 1.6J kommunikációval, beépített 6 mA egyenáramú hibaáram-érzékeléssel, energia- és teljesítményméréssel, valamint dinamikus terhelésmenedzsmenthez használható szárazkontaktus-bemenettel rendelkezik. A Wiser Home vagy az eSetup alkalmazás segít a villamos beállítások, a hálózati kapcsolat és az intelligens töltési szolgáltatások konfigurálásában.

• Rugalmas teljesítményválasztás: 7,4 kW egyfázisú, 11 kW háromfázisú vagy 22 kW háromfázisú töltés.
• Fedeles T2 aljzat, így a megfelelő hosszúságú, külön beszerezhető Mode 3 töltőkábelt használhatod.
• IP55 por- és vízvédelem, valamint IK10 mechanikai ütésállóság beltéri és kültéri telepítéshez.
• Wi-Fi 2,4 GHz, egy Ethernet-port és OCPP 1.6J támogatás felügyeleti vagy intelligens töltési alkalmazásokhoz.
• Wiser Home vagy eSetup alkalmazással végezhető üzembe helyezés és firmware-frissítés.
• Beépített 6 mA RDC-DD egyenáramú hibaáram-érzékelés, továbbá 30 mA A Si vagy B EV típusú külső differenciálvédelemmel kialakítható rendszer.
• Dinamikus terhelésmenedzsment Schneider Charge anti-tripping modullal, hogy a töltés igazodjon az épület pillanatnyi fogyasztásához.
• Előlapi és oldalsó LED-visszajelzés a készenléti, töltési, kommunikációs, frissítési és hibaállapotok egyértelmű jelzésére.

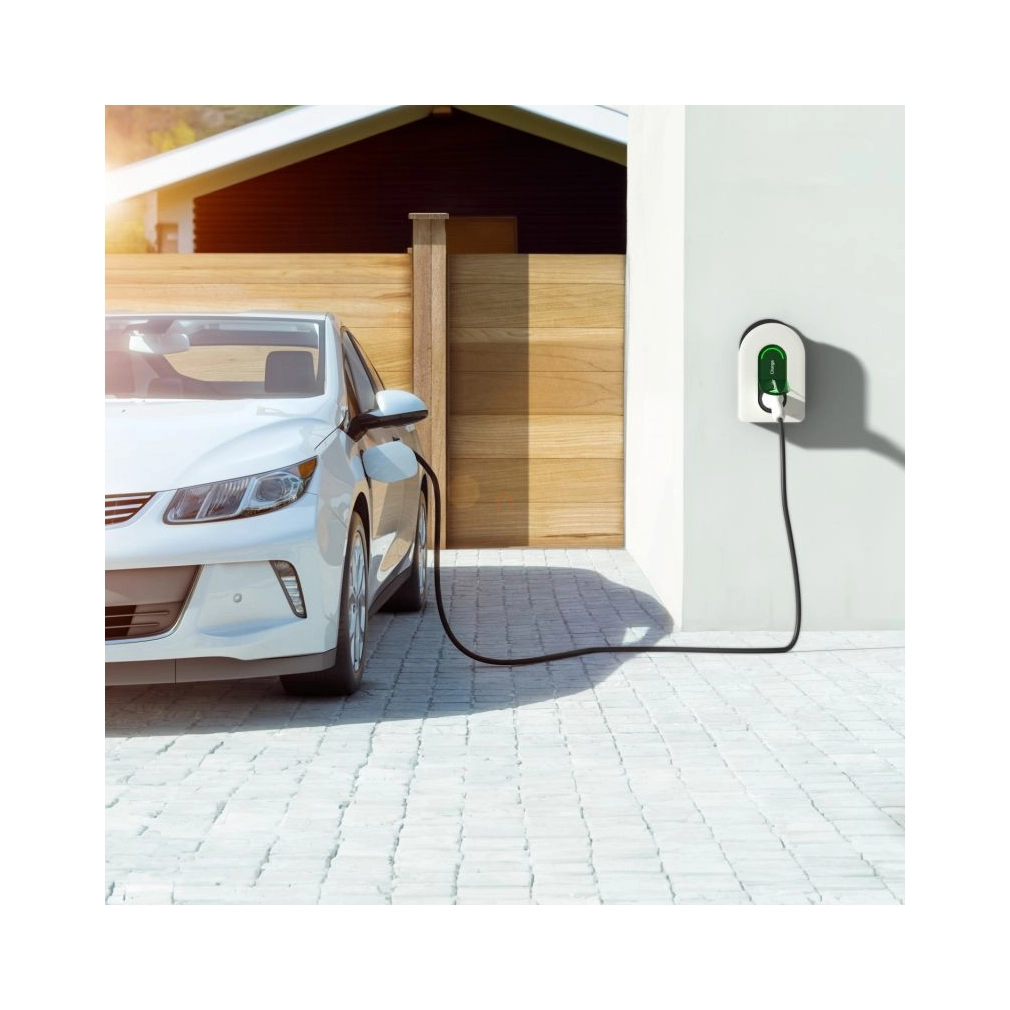

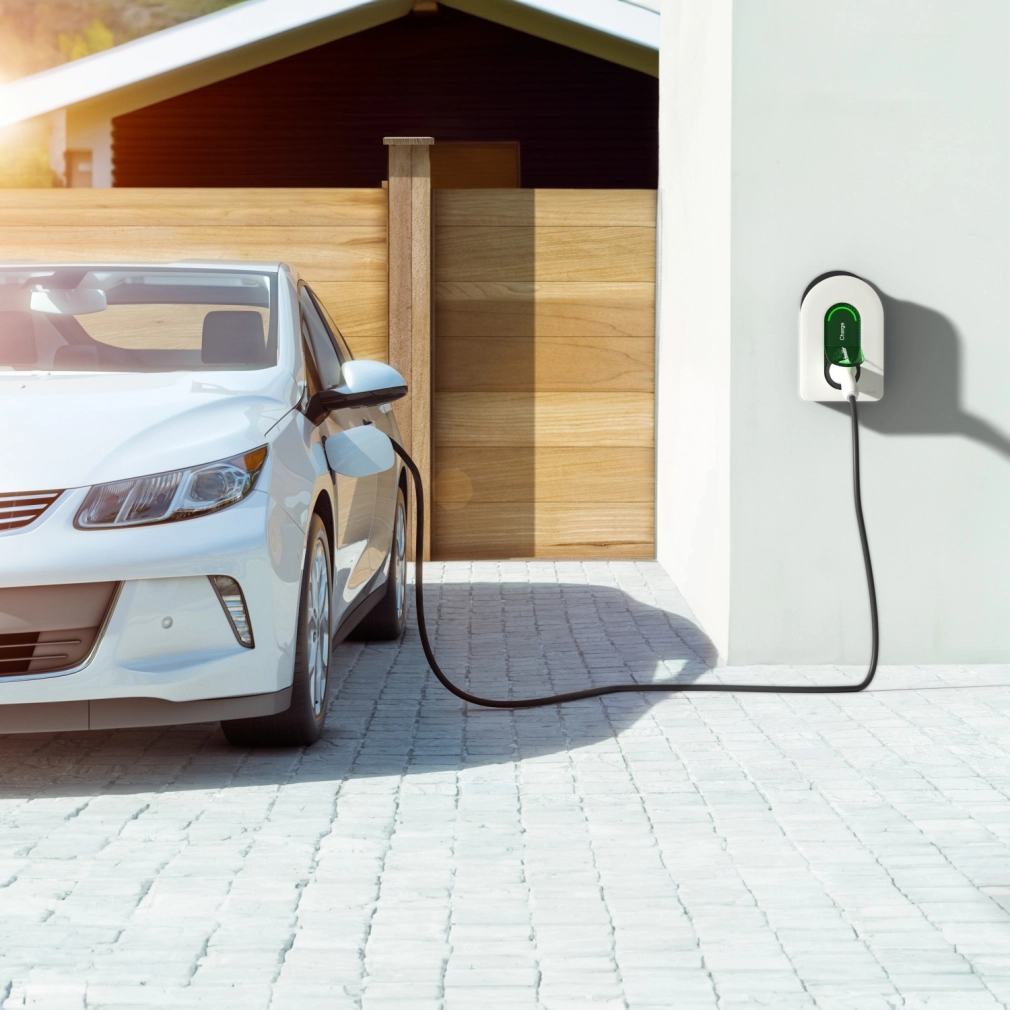

A készülék hálózatról tölthető elektromos járművek váltakozó áramú töltésére szolgál. Otthoni garázsban, kocsibeállóban vagy más magáncélú beltéri és kültéri helyen telepíthető. A helyi, országos és európai villamos létesítési előírásokat minden esetben be kell tartani.

A töltőállomáshoz kizárólag elektromos járművet vagy annak töltőberendezését csatlakoztasd. Elektromos szerszámot, háztartási készüléket vagy más fogyasztót ne táplálj róla.

• Kábelvezető vályú: használaton kívül a töltőkábelt a készülék köré tekerheted, így csökkentheted a botlás és a kábel sérülésének veszélyét.
• Előlapi állapotjelző: a töltőállomás és a töltési folyamat állapotát mutatja.
• Oldalsó állapotjelző: a Wi-Fi hozzáférési pont, az anti-tripping modul párosítása és a gyári visszaállítás állapotát jelzi.
• Oldalsó funkciógomb: a Wi-Fi hozzáférési pont indítására, a PIN-kód visszaállítására, az anti-tripping modul párosítására és a gyári visszaállításra használható. A gomb aktiválásához szükség lehet a készülék ki-, majd visszakapcsolására.
• T2 töltőaljzat: ide csatlakoztathatod a T2 csatlakozós töltőkábelt.

A készüléket kizárólag szakképzett villanyszerelő telepítheti. A védelmeket és a vezeték-keresztmetszetet a helyi előírások, az IEC 61851-1 követelményei és a tényleges hálózati viszonyok alapján kell megválasztani. Zárlat esetén a kiválasztott védelemnek 75 000 A²s alatti I²t értéket kell biztosítania; az IEC 62955 szerinti minimális csúcsáramérték 3 kA.

• Az alulról, felülről vagy közvetlenül a falon át bevezetett tápkábel is használható.
• A csatlakoztatható vezető legnagyobb keresztmetszete 10 mm², AWG 7.
• Egyfázisú betápláláshoz ajánlott: 3 × 6 mm², U1000R2V 3G, legfeljebb 50 m.
• Háromfázisú betápláláshoz ajánlott: 5 × 6 mm², U1000R2V 5G, legfeljebb 50 m; egyes országokban 5 × 10 mm² is alkalmazható.
• Az iMNx feszültségcsökkenési kioldó vezetéke: 2 × 0,5 mm², legfeljebb 30 m.
• A DSO vezérlővezeték: 2 × 0,5 mm², legfeljebb 30 m.
• A PE védővezetőt megbízhatóan csatlakoztasd. 240 V AC feletti IT rendszerhez a készüléket ne csatlakoztasd.
• Automatikusan visszakapcsoló hibaáram-védelmi megoldást ne használj.

Magas villámaktivitású területen töltőállomásonként egy túlfeszültség-levezető ajánlott. Ha a helyi szabályozás előírja, a túlfeszültség-védelem kötelező.

A Schneider Charge anti-tripping modul a ház pillanatnyi terheléséhez igazítja a töltőáramot. Szükség esetén csökkenti vagy teljesen leállítja a töltést, hogy ne oldjon le az épület fővédelme. A töltőállomás a modullal párosítható.

• EVA4HPC1: egyfázisú, 16...50 A.
• EVA2HPC1: egyfázisú, 32...100 A.
• EVA2HPC3: háromfázisú, 16...50 A.
• EVA5GH: külön rendelhető kábeltartó, elsősorban fix kábeles változatokhoz.

• Töltőállomás és fali szerelőlap.
• Távtartók egyenetlen falhoz, 4 darab.
• Ziptec rögzítőelem, 2 darab.
• PH2 M4 × 10 tartalékcsavar.
• Tömítéstest és kisebb tömítés 10...20 mm átmérőjű tápkábelhez.
• Nagy tömítés és nagy kábelbilincs 20...23 mm átmérőjű tápkábelhez; ez a készlet az EVH5A22N2S változathoz tartozik.

A fal legyen függőleges, legfeljebb 5 mm eltéréssel, és bírja el a készülék tömegét. A rögzítőelemeket a fal anyagához kell megválasztani. A készülék jobb oldalán legalább 300 mm szabad helyet hagyj az oldalsó gomb és LED eléréséhez. A javasolt szerelési magasság 1175...1325 mm.

• Robbanásveszélyes környezetben ne telepítsd.
• Esőben kültéri szerelést csak megfelelő esővédelem mellett végezz.
• A rögzítés során védd a készüléket portól és víztől.
• Sík felületre szereld; egyenetlen falnál használd a mellékelt távtartókat.
• A csavarfej vastagsága 5,5 mm-nél kisebb legyen.
• A falhoz M6 dübel, M6 csavar és M6 alátét szükséges, 4-4 darab.
• A burkolat rögzítőcsavarjait az előírt nyomatékkal húzd meg; a jelölt csavaroknál 1,2 Nm szerepel.
• Felülről érkező tápkábelnél a kijelölt kitörhető nyílást nyisd meg.

• Kapcsold be a töltőállomást, és várj körülbelül 30 másodpercet, amíg az előlapi fény fehérről folyamatos zöldre vált.
• Töltsd le az eSetup for electrician alkalmazást iOS vagy Android telefonra, és még az üzembe helyezés előtt töltsd le a legújabb firmware-t.
• A telefonon engedélyezd a helymeghatározást, a pontos helyet, a Wi-Fi-t és iPhone esetén az eSetup helyi hálózati hozzáférését.
• Ha az oldalsó LED zöld, tartsd nyomva az oldalsó gombot 3 másodpercig. Az oldalsó LED zölden villog, az előlapi LED zölden pulzál.
• Olvasd be a Wi-Fi hozzáférési pont matricájának QR-kódját, vagy válaszd ki kézzel a Schneider Charge hálózatot, és add meg a jelszót.
• Hozz létre és jegyezz fel egy PIN-kódot. A matricát a befejezés után távolítsd el, a hozzáférési adatokat pedig őrizd biztonságos helyen.
• Frissítsd a firmware-t. Frissítés közben az előlapi LED zölden villog; a készüléket ne kapcsold ki.
• Állítsd be a járműnek átadható maximális áramot, és konfiguráld az anti-tripping modult, ha van.
• Válaszd ki a Wi-Fi- vagy Ethernet-kapcsolatot. Wi-Fi esetén 2,4 GHz-es hálózat szükséges; gyenge jelnél használj jelismétlőt vagy Ethernetet.
• Szükség esetén előkonfigurálhatod az intelligens töltési alkalmazást.
• A rendszer újraindul és érvényesíti a beállításokat. Az átadási jelentést SMS-ben vagy e-mailben küldheted el; ez tartalmazhatja a CPID azonosítót is.

• Töltsd le a Wiser Home alkalmazást, válaszd a professzionális telepítői módot, az országot vagy régiót, majd a Schneider Charge terméket.
• Kapcsold le a töltőállomást a kismegszakítónál, várj 10 másodpercet, majd kapcsold vissza. Körülbelül 30 másodperc múlva készen áll.
• Indítsd el a Wi-Fi hozzáférési pontot az oldalsó gomb 3 másodperces megnyomásával, majd olvasd be a készülék QR-kódját.
• Hozd létre a PIN-kódot, végezd el a firmware-frissítést, állítsd be a maximális töltőáramot, majd konfiguráld a Wi-Fi- vagy Ethernet-kapcsolatot.
• A végén a töltőállomás automatikusan újraindul. Ha csatlakozott az internethez, az előlapi LED folyamatos zöld. Ha egy perc után is narancssárgán pulzál, ellenőrizd a hálózati kapcsolatot.

Az OCPP-kompatibilis intelligens töltési alkalmazás távoli vezérlést, időzítést és töltési előzményeket biztosíthat. Az alkalmazást a telepítőnek az eSetup folyamatban elő kell konfigurálnia.

• A csatlakoztatáshoz a Charge Point Identification, vagyis CPID azonosítót használd, ne a sorozatszámot.
• A CPID az átadási jelentésben, a készülék oldalán lévő címkén vagy a címke QR-kódjának részletei között található.
• A telepítő által megadott alkalmazást töltsd le, hozz létre felhasználói fiókot, majd add hozzá a töltőállomást a CPID alapján.
• A Wiser Home egyes országokban Schneider Electric alkalmazásként érhető el; más szolgáltatások, például a Monta, külső szolgáltatók alkalmazásai.

A töltés indításához csatlakoztasd a töltőkábel egyik végét a töltőállomás T2 aljzatához, majd a másik végét a járműhöz. Az előlapi LED folyamatos zöldről pulzáló kékre vált.

A töltés befejezéséhez először a járműben vagy az alkalmazásban állítsd le a töltési folyamatot, hogy a mechanikus retesz kioldjon. Ezután húzd ki a csatlakozót a járműből, majd a töltőállomásból. Ne használj hosszabbítót vagy adaptert, és ne próbáld erővel kihúzni a reteszelt csatlakozót.

• Rendszeresen ellenőrizd a kábel és a csatlakozó sértetlenségét.
• A töltések között a kábelt tekerd a készülék kábelvezető vályújába.
• Kültéri telepítésnél a csatlakozóban összegyűlő víz elkerülésére a védősapkát a kézikönyv előírása szerint kezeld.
• Beltéri telepítésnél a csatlakozót védd a porvédő sapkával.
• Ne húzd a kábelt, mindig a csatlakozótestet fogd meg.

A gyári visszaállítás törli a PIN-kódot, a villamos beállításokat, a töltőáram-korlátozást, a hálózati kapcsolatot, az egyéb személyes adatokat és az összes korábban párosított eszközt. Ezután a töltőállomás alap üzemmódban, egyszerű csatlakoztatásos töltéssel használható, amíg újra nem konfigurálod.

• Kapcsold be a töltőállomást, és várj körülbelül 30 másodpercet, amíg az oldalsó LED folyamatos zöld lesz.
• Tartsd nyomva folyamatosan az oldalsó gombot legalább 20 másodpercig.
• Az oldalsó LED előbb zölden villog, majd pirosan villog, végül folyamatos pirosra vált.
• A készülék automatikusan újraindul. A gyári visszaállítás befejezésekor az előlapi LED fehér.
• Ha 20 másodpercen belül elengeded a gombot, a gyári visszaállítás nem indul el.

• A kábel csatlakoztatva van, de a LED zöld: húzd ki, majd csatlakoztasd újra a járműoldali csatlakozót, és ellenőrizd a helyes töltési sorrendet.
• A kábel csatlakoztatva van, de a LED kéken villog: ellenőrizd az alkalmazás időzítését és az anti-tripping modul működését. A töltés újraindításához fázisonként legalább 9 A szabad áram szükséges lehet.
• A kábel csatlakoztatva van, de a LED folyamatos kék: ellenőrizd, hogy a járműben nincs-e aktív töltési időzítés vagy felfüggesztés.
• A LED narancssárgán pulzál: indítsd újra a készüléket, ellenőrizd a 2,4 GHz-es WPA2 Wi-Fi hálózatot, a hálózat nevét, jelszavát és jelerősségét. Szükség esetén használj Ethernetet vagy Wi-Fi jelismétlőt.
• A LED piros: kapcsold le a tápellátást, húzd ki a járműcsatlakozót, kapcsold vissza a tápellátást, várd meg a folyamatos zöld állapotot, majd csatlakoztasd újra. Ismétlődő hiba esetén fordulj szakszervizhez.
• A LED nem világít: ellenőrizd a tápellátást, a vezetékezést és a kismegszakítót. Ha ezek rendben vannak, a készülék sérült lehet.
• A fehér LED villog, majd a készülék kikapcsol: 300 V feletti fázis-nullavezető feszültség lehet jelen. Azonnal kapcsold le, és ellenőriztesd a hálózati feszültséget.
• Elveszett a Wi-Fi matrica: a hozzáférési pont jelszava a burkolat alatt megtalálható; a burkolatot csak szakképzett személy nyithatja ki.
• Elveszett a PIN-kód: az eSetup vagy Wiser Home alkalmazásban válaszd a PIN-kód visszaállítását.
• Nem sikerül a felügyeleti alkalmazás csatlakoztatása: a CPID azonosítót add meg a sorozatszám helyett.
• Más felügyeleti rendszer után nem csatlakozik a Wiserhez: végezz gyári visszaállítást, majd ismételd meg az üzembe helyezést.

• A telepítést, karbantartást és cserét kizárólag szakképzett villanyszerelő végezheti.
• A készülék nem javítható. Sérülés esetén kapcsold le és cseréltesd ki.
• Munkavégzés előtt válaszd le a hálózati tápellátást, és megfelelő mérési kategóriájú feszültségvizsgálóval ellenőrizd a feszültségmentességet.
• A töltőállomást, a kábelt és a csatlakozót rendszeresen szemrevételezd.
• A csatlakozót ne hajlítsd, ne szorítsd össze és ne tedd ki hőnek, szennyeződésnek vagy víznek.
• A készüléket ne mosd locsolótömlővel vagy nagynyomású tisztítóval, és ne használj agresszív vegyszert.
• A biztonsági jelöléseket, figyelmeztetéseket és adattáblát ne távolítsd el.

A Schneider Electric a termékek élettartamának meghosszabbítását, az alacsonyabb környezeti hatású anyagok használatát és a körforgásos megoldásokat a „Use Better, Use Longer, Use Again” szemlélet szerint kezeli.

A csomagolóanyagok újrahasznosíthatók. A készüléket és a megjelölt tartozékokat elkülönítetten, elektromos és elektronikus hulladékként kell kezelni. Az Európai Unióban a helyi WEEE hulladékgyűjtési szabályok szerint add le, és ne dobd háztartási hulladékba.

A töltőállomás megfelel a RED 2014/53/EU rádióberendezési irányelv lényeges követelményeinek. A telepítés, üzemeltetés, karbantartás és csere teljes élettartama alatt tartsd be a helyi, regionális, országos és európai előírásokat. A konkrét létesítés megfelelőségének, kockázatainak és védelmi méretezésének ellenőrzése a tervező és a kivitelező feladata.
