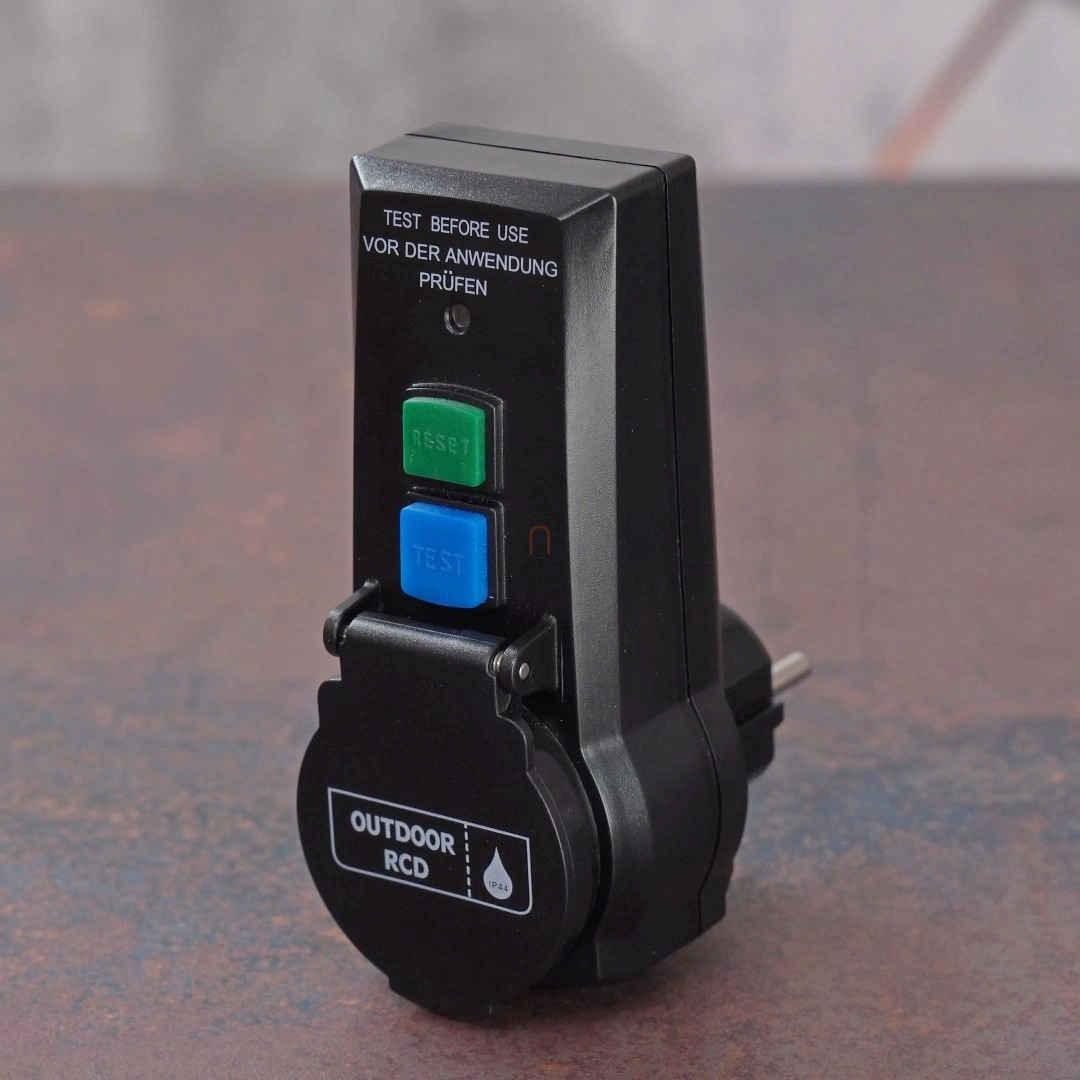

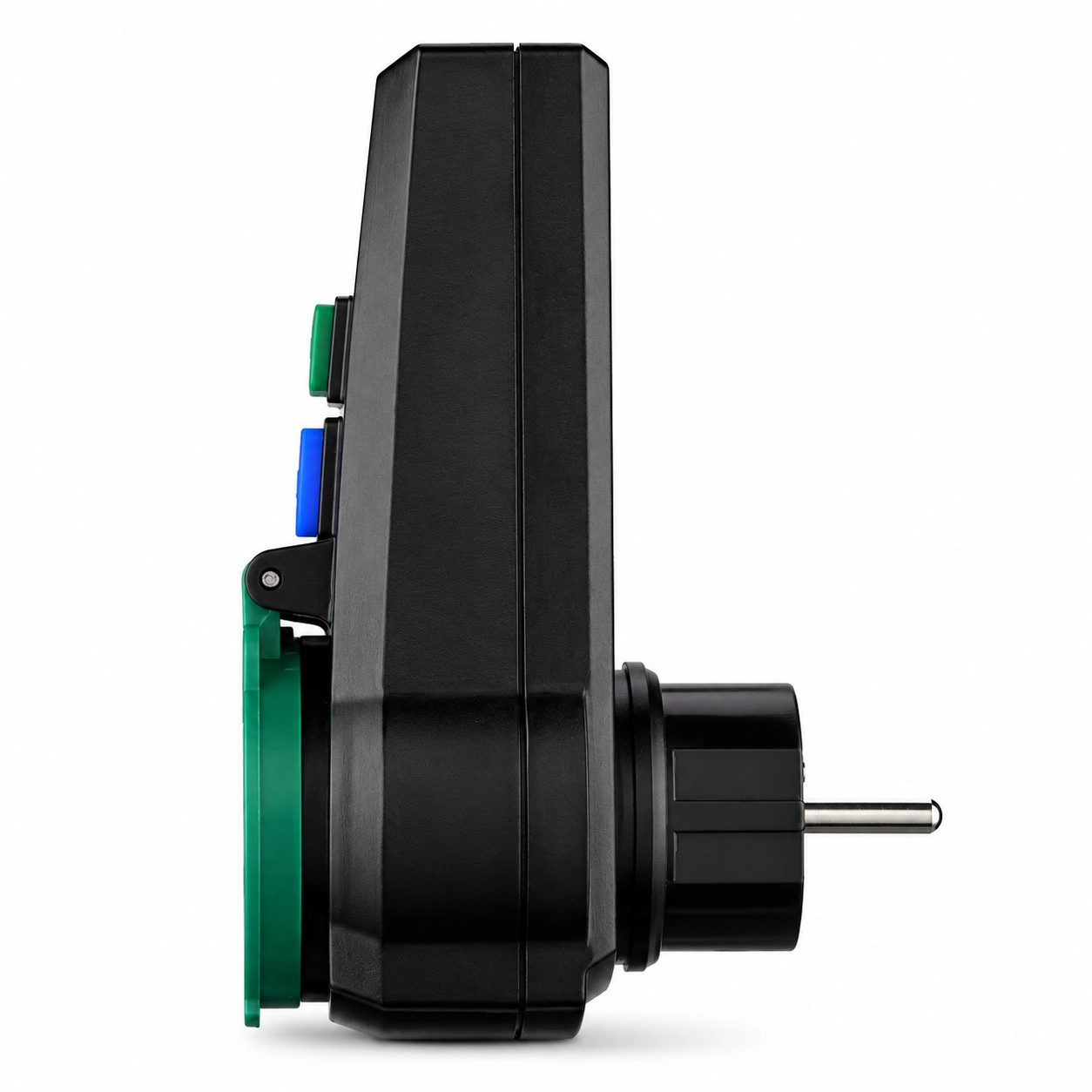

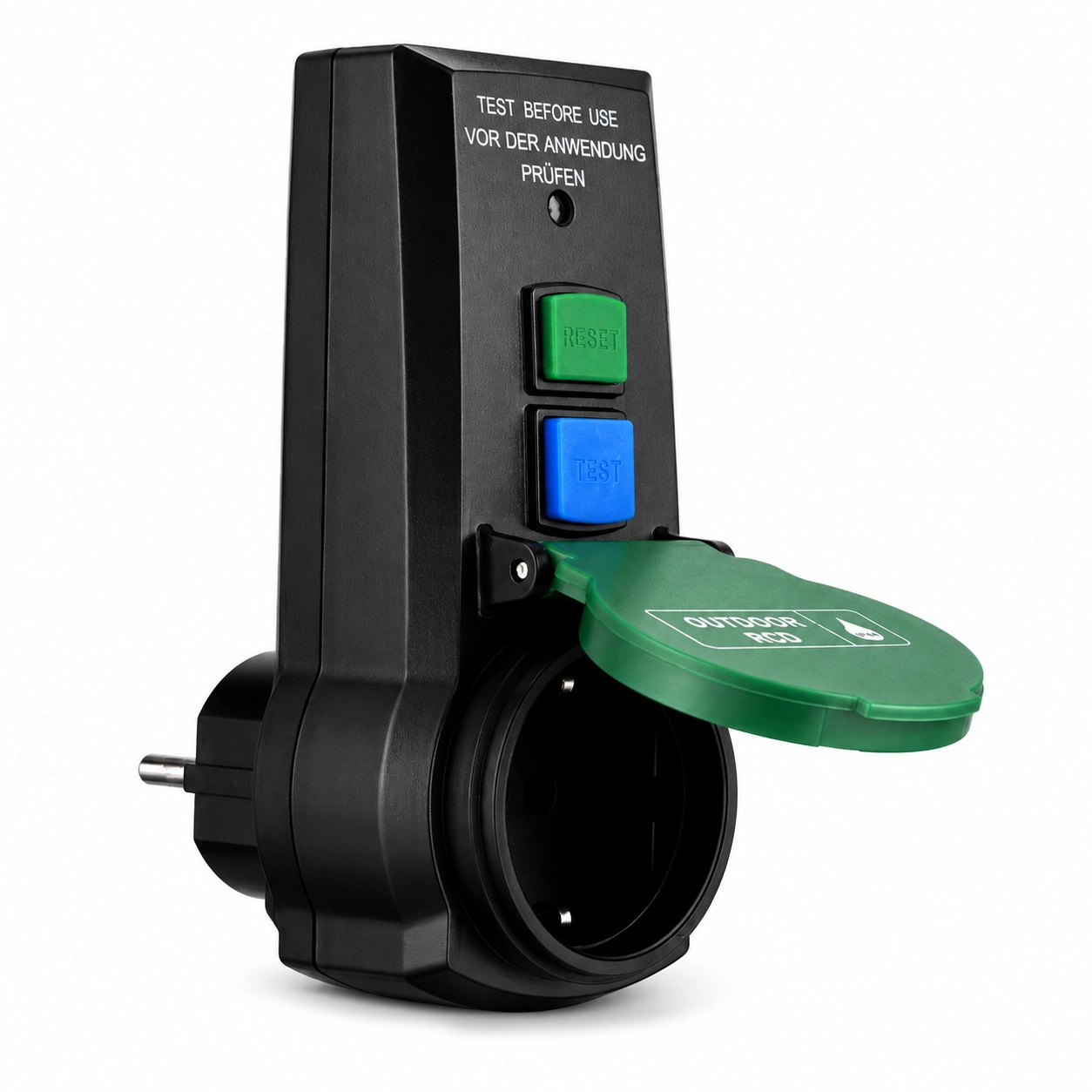

Konnektorba dugható életvédelmi relé, áramvédő kapcsoló (FI relé) csapfedeles, fröccsenő víz ellen védett dugaljjal, 16A, IP44, 30 mA
A Konnektorba dugható életvédelmi relé, áramvédő kapcsoló (FI relé) csapfedeles, fröccsenő víz ellen védett dugaljjal, 16A, IP44, 30 mA egy köztes védelmi eszköz, amelyet közvetlenül a fali 230 V-os aljzatba kell csatlakoztatni, majd ebbe kerül a használni kívánt elektromos készülék dugvillája. Feladata, hogy áramszivárgás érzékelésekor nagyon gyorsan megszakítsa az áramellátást.
A 30 mA kioldási áramú FI-relé különösen akkor hasznos, ha elektromos kéziszerszámot, mosógépet, elektromos vízmelegítőt, vízforgatót vagy más hálózati készüléket szeretnél plusz érintésvédelmi réteggel használni. A csapfedeles, IP44 védettségű dugalj fröccsenő víz ellen védett kivitelű, de nem vízbe meríthető és nem vízsugárálló.
Hogyan működik az áramvédő kapcsoló közérthetően?
Normál működéskor az áram a fázisvezetőn keresztül elindul a készülék felé, majd a nullavezetőn keresztül visszatér. Egyszerűen fogalmazva: amennyi áram „kimegy”, ugyanannyinak kell „visszajönnie”. Az áramvédő kapcsoló ezt a két értéket hasonlítja össze.
Ha a két érték eltér, az arra utal, hogy az áram egy része nem a szabályos úton folyik vissza. Ilyen helyzetet okozhat például sérült szigetelés, testzárlatos készülék vagy egy véletlenül megérintett, feszültség alatt álló fémrész. A relé nem azt vizsgálja, pontosan hol van a hiba, hanem azt érzékeli, hogy a fázis és a nulla között egyensúlytalanság jött létre.
Ennél a készüléknél a névleges kioldási áram 30 mA. Ha a hibaáram eléri a kioldási küszöböt, a beépített elektromechanikus egység megszakítja az áramkört. A megadott kioldási idő kevesebb mint 30 ms, vagyis a lekapcsolás a másodperc töredéke alatt történik.
Mire ajánlott?
A konnektorba dugható FI-relé akkor praktikus, ha egy meglévő 230 V-os aljzat és a csatlakoztatott fogyasztó közé szeretnél gyorsan beiktatható, hordozható áramvédelmi megoldást. Nem kell fixen beszerelni az elosztóba, ezért ott is kényelmesen használható, ahol egy adott készülékhez vagy munkafolyamathoz szeretnél plusz védelmet.
- elektromos kéziszerszámokhoz és munkagépekhez,
- mosógéphez vagy más háztartási készülékhez,
- elektromos vízmelegítőhöz a terhelhetőségi határ betartásával,
- vízforgatókhoz és hasonló, hálózatról működő berendezésekhez.
Tipp – régebbi hálózatnál különösen hasznos védelem
Újabb villamos hálózatoknál az áramvédő kapcsoló ma már kötelező (sajnos azonban nem mindig alkalmazott) biztonsági elem, sok régebbi épületben azonban még nem található ilyen védelem az áramkörökön. Ilyenkor egy konnektorba dugható FI-relé egyszerűen beiktatható plusz biztonsági réteget adhat egy adott készülék használatához.
Különösen érdemes figyelni rá kerti, nedves vagy fokozott kockázatú környezetben: például fűnyíró, kerti szivattyú, medencegépészet, hosszabbító vagy más kültéren használt elektromos berendezés esetén. A FI-relé nem váltja ki az óvatosságot és a hibátlan eszközöket, de hibaáram esetén gyors lekapcsolással segíthet megelőzni a súlyos áramütéses baleseteket.
Legfontosabb előnyök
- Közvetlenül a konnektorba dugható, ezért külön elosztószekrény-szerelés nélkül használható.
- 30 mA hibaáram érzékelésekor automatikusan megszakítja az áramellátást.
- A csapfedeles dugalj IP44 védettségű, fröccsenő víz ellen védett kivitelű.
- A RESET és TEST gombbal az alapállapot beállítható, a működés ellenőrizhető, majd a készülék visszaállítható használatra kész állapotba.
Terhelhetőség: 16 A, legfeljebb 3680 W
A készülék 230 V~, 50 Hz hálózaton használható, a megadott maximális teljesítmény 3680 W. Ez 16 A terhelhetőségnek felel meg. A csatlakoztatott fogyasztó összteljesítménye nem haladhatja meg ezt az értéket, különösen nagy teljesítményű fűtő, vízmelegítő vagy motoros berendezés használatakor.
Mit jelent az IP44 védelem ennél a dugaljnál?
Az IP44 védettség azt jelzi, hogy a dugalj védett az 1 mm-nél nagyobb szilárd testek behatolása és a fröccsenő víz ellen. A csapfedél segít védeni a csatlakozóaljzatot, amikor nincs bedugva fogyasztó.
Ez nem jelent teljes vízállóságot. A terméket nem szabad vízbe meríteni, vízsugárnak kitenni, illetve olyan helyen használni, ahol tartós nedvesség vagy sérült csatlakozó növeli az áramütés kockázatát.
Amire érdemes figyelned döntés előtt
- Ez a FI-relé kiegészítő biztonsági eszköz, nem helyettesíti a hibátlan villamos hálózatot és a körültekintő használatot.
- Használat előtt a készüléket előbb a RESET gombbal alapállapotba kell állítani, majd a TEST gombbal ellenőrizni kell a működését.
- Ha a tesztelés nem a leírt módon zajlik le, vagy a piros állapotjelzés nem jelenik meg a gombok feletti ablakban, az eszközt ne használd.
- Ha bekapcsolt fogyasztóval ismételten leold, ne iktasd ki a védelmet, hanem vizsgáltasd meg a készüléket vagy a hálózatot.
Használat és működésellenőrzés
Állapotellenőrzés
Használat előtt nézd meg, hogy a ház, a dugvilla, a dugaljfedél és a csatlakozófelület nem sérült-e. Sérült eszközt ne használj.
Csatlakoztatás
Dugd a köztes FI-relét közvetlenül a rögzített 230 V-os váltakozóáramú aljzatba, majd csatlakoztasd hozzá az elektromos készüléket.
Alapállapotba állítás RESET gombbal
Használat előtt állítsd alapállapotba a készüléket: nyomd meg hosszan és határozottan a RESET gombot. A megfelelő alapállapotot a gombok feletti kis ablakban megjelenő piros lamella jelzi.
Működési próba TEST gombbal
Ezután nyomd meg röviden a TEST gombot. A készüléknek automatikusan meg kell szakítania az áramellátást, a piros jelzés pedig eltűnik. A TEST gombot ne tartsd lenyomva 1 másodpercnél tovább.
Visszaállítás használatra kész állapotba
A sikeres teszt után nyomd meg ismét a RESET gombot, hogy a készülék használatra kész legyen. Akkor megfelelő az állapot, ha a piros lamella újra látható. Ha nem jelenik meg, várj 6 másodpercet, majd próbáld újra. Ha többszöri próbálkozás után sem jelenik meg, vagy a készülék a csatlakoztatott fogyasztóval ismételten kikapcsol, ne használd tovább hibaelhárítás nélkül.
Biztonsági figyelmeztetés
A FI-relé csak akkor nyújt kiegészítő védelmet, ha megfelelően működik, ezért minden használat előtt előbb a RESET gombbal alapállapotba kell állítani, majd a TEST gombbal ellenőrizni kell. Ha a piros állapotjelzés nincs jelen, az eszköz nem működik üzemszerűen.
Áramszivárgás érzékelésekor a készülék automatikusan megszakítja az áramellátást. Ismétlődő leoldás esetén a csatlakoztatott készülék, a hosszabbító vagy a hálózat hibája is állhat a háttérben, ezért szakember bevonása indokolt.
Hulladékkezelés
A használatból kivont elektromos és elektronikus eszközöket nem szabad háztartási hulladékba dobni. A terméket élettartama végén az erre kijelölt szelektív gyűjtési rendszerben kell leadni.
Részletes műszaki adatok
Alapadatok és villamos jellemzők
| Terméktípus | Konnektorba dugható életvédelmi relé, áramvédő kapcsoló köztes csatlakozóaljzat formában |
|---|---|
| Hálózati feszültség | 230 V~ |
| Frekvencia | 50 Hz |
| Névleges terhelhetőség | 16 A |
| Maximális teljesítmény | 3680 W |
| Kioldási áram | 30 mA |
| Kioldási idő | kevesebb mint 30 ms |
| Működésjelzés | Piros lamella / állapotjelzés a gombok feletti ablakban használatra kész állapotban; piros jelzés nélkül az eszköz nem működik üzemszerűen |
Védelem és környezeti feltételek
| Dugalj kialakítása | Csapfedeles, fröccsenő víz ellen védett dugalj |
|---|---|
| Védettség | IP44 |
| Környezeti hőmérséklet | –25 és +40 °C között |
| Használati magasság | legfeljebb 2000 m |
| Relatív páratartalom | max. 50% 40 °C-on |
| Frekvenciatűrés | referenciaérték ±5% |
| Külső mágneses mező | A föld mágneses mezejének legfeljebb ötszöröse bármely irányban; erős mágneses mező közelében nem használható |
| Szinuszos hullámtorzítás | legfeljebb 5% |
| Származási hely | Kína |
Gyakori kérdések
Mi ellen véd a konnektorba dugható FI-relé?
Áramszivárgás esetén megszakítja az áramellátást, így kiegészítő védelmet adhat áramütéses balesetek ellen. Nem helyettesíti a hibátlan készüléket, a megfelelő villamos hálózatot és az elővigyázatos használatot.
Miért 30 mA a fontos érték?
A 30 mA a kioldási küszöbérték: ha a fázis- és nullavezetőben mért áram különbsége eléri ezt a szintet, a relé lekapcsol. Ez az eltérés arra utal, hogy valahol hibaáram folyik el.
Minden használat előtt meg kell nyomni a RESET és a TEST gombot?
Igen. Használat előtt először állítsd alapállapotba a készüléket a RESET gomb hosszan és határozottan történő megnyomásával; ekkor a gombok feletti ablakban piros lamella jelenik meg. Ezután a TEST gombbal ellenőrizhető a működés: a készüléknek le kell kapcsolnia. A próba után ismét RESET-tel állítható használatra kész állapotba.
Mit jelent, ha használat közben leold?
A leoldás áramszivárgásra vagy hibára utalhat. Ilyenkor ne próbáld a védelmet megkerülni, hanem ellenőriztesd a csatlakoztatott készüléket, hosszabbítót vagy az érintett áramkört.
Használható fröccsenő víznek kitett környezetben?
A dugalj IP44 védettségű, vagyis fröccsenő víz ellen védett. Ez nem jelent vízálló kialakítást: vízbe merítés, vízsugár, tartós nedvesség vagy sérült csatlakozó mellett nem használható biztonságosan.
Mekkora teljesítményű készüléket lehet csatlakoztatni hozzá?
A megadott maximális terhelés 16 A, illetve 3680 W 230 V hálózaton. Ennél nagyobb teljesítményű fogyasztót nem szabad csatlakoztatni hozzá.
Felelősségi tájékoztató
A Konnektorba dugható életvédelmi relé, áramvédő kapcsoló (FI relé) csapfedeles, fröccsenő víz ellen védett dugaljjal, 16A, IP44, 30 mA szakmai leírását a Lumenet munkatársai a legnagyobb szakmai odafigyeléssel, szakmai tudásuk megosztásával és a hivatalos GAO termékadatok, valamint használati útmutató feldolgozásával készítették annak érdekében, hogy vásárlási döntésed megfontolt legyen. Ugyanakkor fenntartjuk a hibázás lehetőségét, hiszen a leggondosabb ellenőrzés mellett is előfordulhat tévedés, illetve a gyártó előzetes bejelentés nélkül változtathat a termék műszaki paraméterein. A termék hivatalos adatlapja és használati útmutatója a termékoldalon, a letölthető dokumentumok között található; a használati útmutató mindenkor érvényes változata a termék csomagolásában is megtalálható.
