Ismerd meg a Gewiss Gégecső 20/100 szürke 320N FK9 DX10020R modellt
A Gewiss Gégecső 20/100 szürke 320N FK9 DX10020R egy szürke, 20 mm névleges átmérőjű, hajlékony PVC védőcső villamos vezetékek és adatkábelek védett nyomvonalainak kialakításához. A termék az FK9 sorozat könnyű, 320 N összenyomási osztályú változata, elsősorban falban, mennyezetben, álmennyezetben és álpadlóban történő rejtett szereléshez.
A 20/100 kiszerelés 20 mm-es csőátmérőt és 100 m-es tekercset jelöl. A DX10020R kivitel kábelbehúzó nélkül érkezik, ezért a nyomvonal és a kábelezés megtervezésekor külön behúzási megoldással is számolni kell.
20 mm-es, könnyű mechanikai terhelésre méretezett védőcső
A 320 N érték az összenyomással szembeni ellenállást jelöli. Az FK9 a szabvány szerinti 2-es, könnyű kategóriába tartozik, ezért elsősorban védett, rejtett szerelési helyekre való, nem nagy mechanikai igénybevételű nyomvonalakhoz.
Gewiss FK9 DX10020R – könnyű, rugalmas védőcső rejtett szereléshez

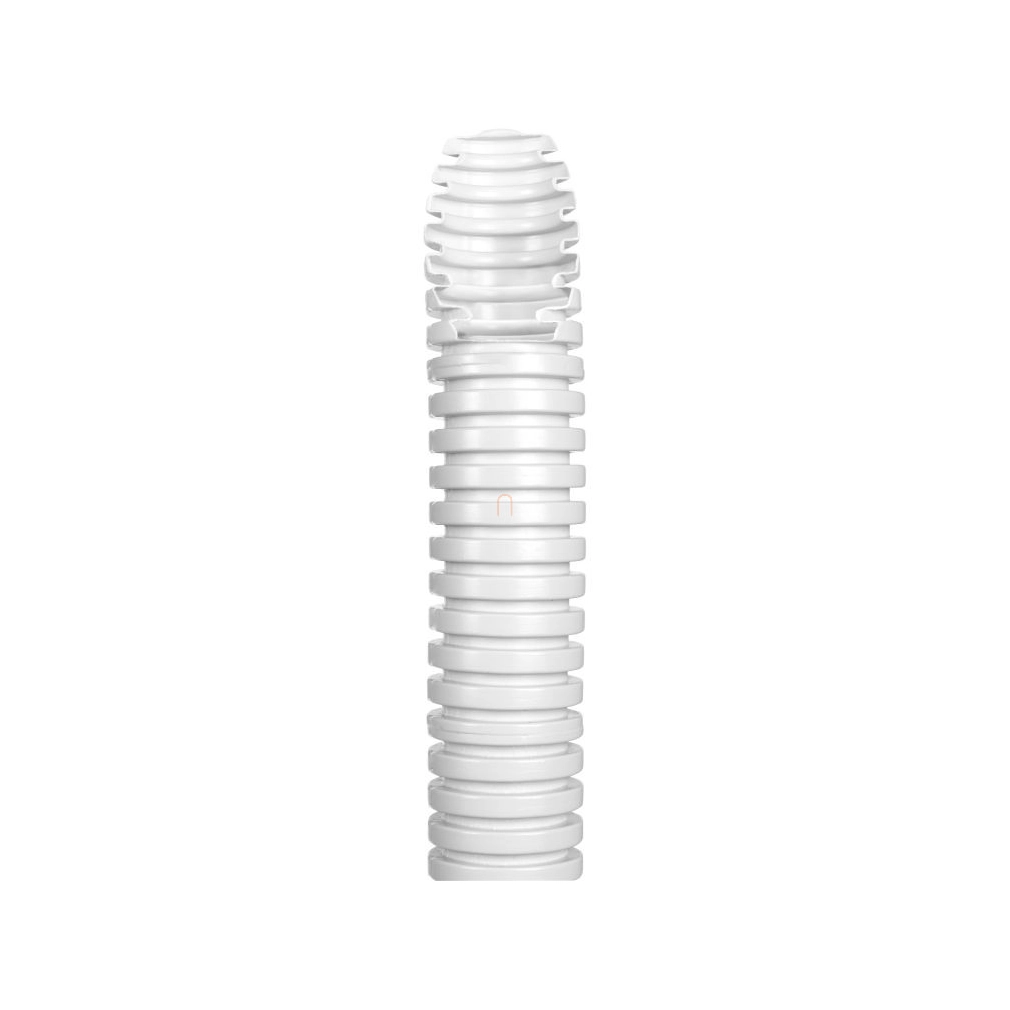

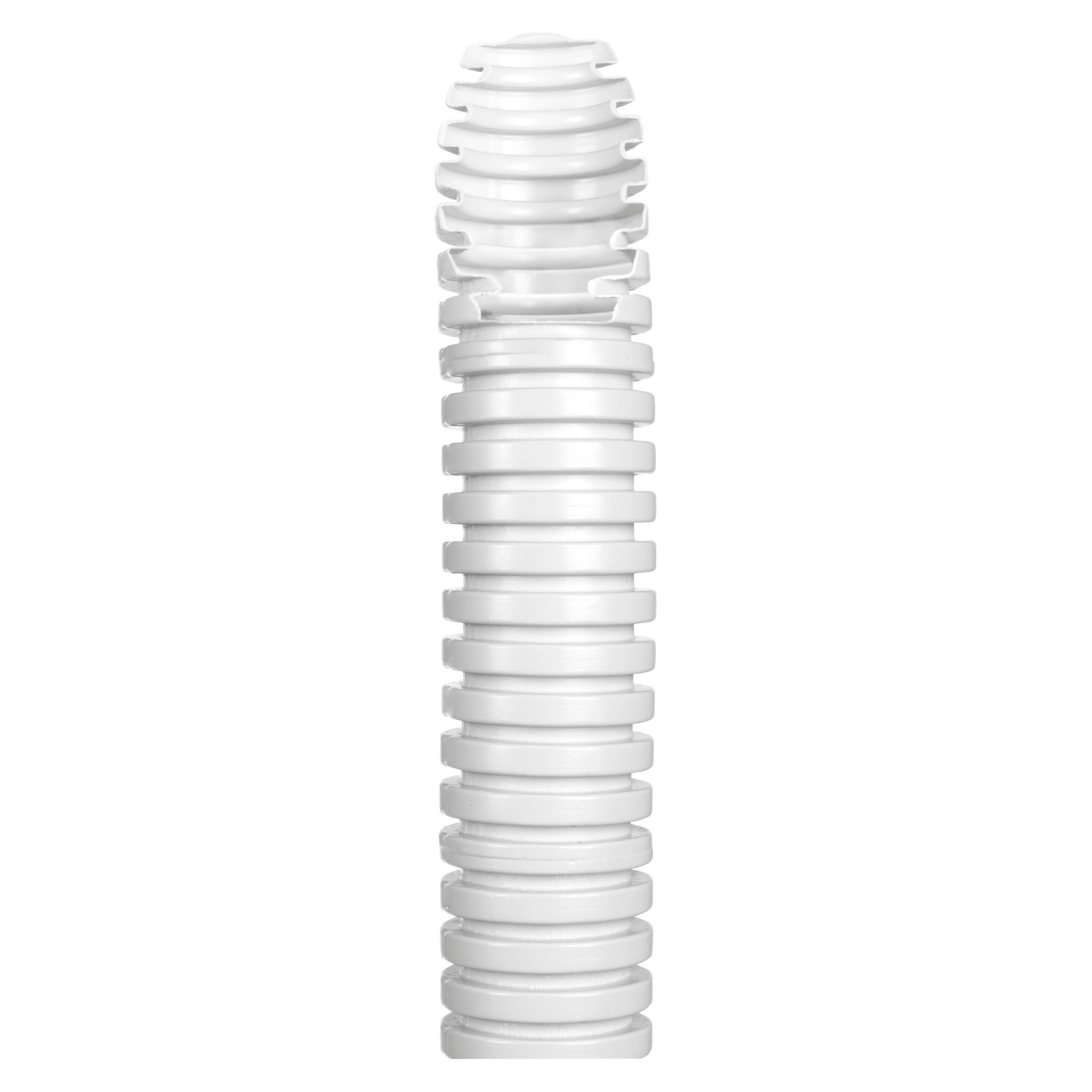

A bordázott kialakítás lehetővé teszi az irányváltoztatások követését anélkül, hogy minden kisebb nyomvonalváltáshoz merev idomra lenne szükség. A cső elektromosan szigetelő karakterisztikájú PVC-ből készül, színe RAL 7035 szürke, így jól illeszkedik a szokásos épületvillamossági szerelési rendszerekhez.

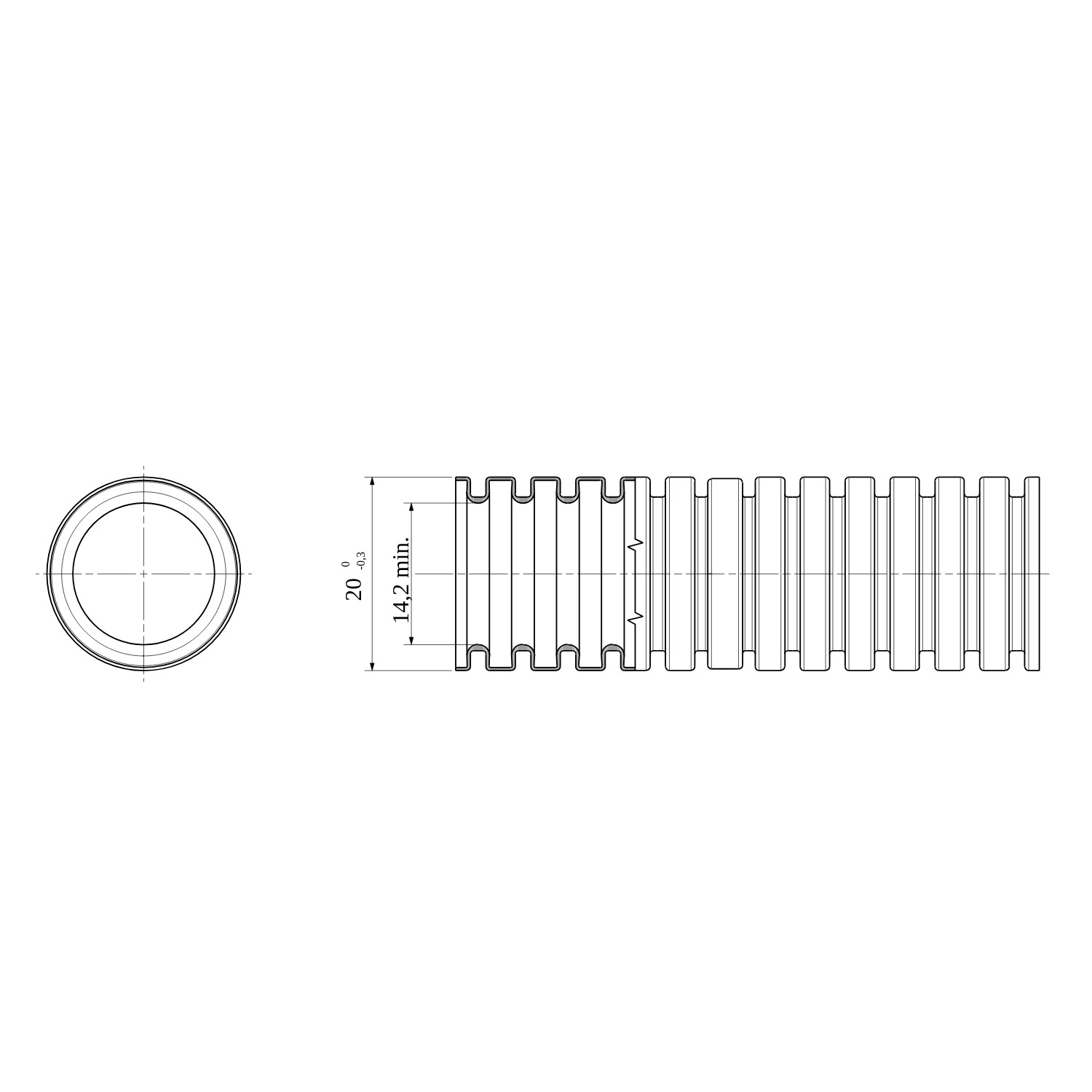

A gyártói méretrajz szerint a külső átmérő 20 mm, 0/−0,3 mm tűréssel, a minimális belső átmérő pedig 14,2 mm. A ténylegesen behúzható vezetékek mennyiségét nemcsak ez a belső méret, hanem a vezetékátmérő, a kitöltési szabály, a hajlatok száma és a nyomvonal hossza is meghatározza.
Legfontosabb előnyök
- Rugalmas, bordázott PVC kialakítás a falban és mennyezetben vezetett nyomvonalak egyszerű kialakításához.
- 20 mm névleges külső átmérő és legalább 14,2 mm belső szabad átmérő.
- Lángterjedést gátló kivitel, 960 °C-os izzóhuzalos vizsgálattal.
- Villamos és adatátviteli kábelek védett vezetéséhez is használható.
Mit jelent a 22212 besorolás?
Az EN 61386 szerinti 22212 kód a védőcső öt alapvető mechanikai és hőmérsékleti tulajdonságát foglalja össze. A számok sorrendben az összenyomási osztályt, az ütésállóságot, az alsó és felső alkalmazási hőmérsékletet, valamint a hajlíthatóságot jelölik.
- 2: könnyű összenyomási osztály, 320 N.
- 2: könnyű ütésállósági osztály, 1 J.
- 2: alsó hőmérsékleti osztály, −5 °C.
- 1: felső hőmérsékleti osztály, +60 °C.
- 2: rugalmas, hajlítható kivitel.
Amire érdemes figyelned döntés előtt
- A DX10020R kivitel nem tartalmaz kábelbehúzó szálat.
- A 320 N-os könnyű mechanikai osztály nem nagy terhelésű padló-, föld- vagy ipari gépészeti nyomvonalakhoz készült.
- A cső önmagában nem biztosít víz elleni védelmet; a vízbehatolási osztály 0.
- A gyári UV-védő raklapcsomagolás a tárolást segíti, de nem jelent igazolt, tartós kültéri UV-állóságot a beépített csőre.
Hová érdemes beépíteni?
Az FK9 cső elsősorban függőleges falakban és mennyezetekben kialakított rejtett villamos nyomvonalakhoz ajánlott. Használható álmennyezetek és álpadlók belsejében is, ahol a cső védett marad a közvetlen mechanikai igénybevételtől.
A 320 N-os könnyű kategória miatt olyan helyen célszerű alkalmazni, ahol a csövet a kész épületszerkezet védi. Nagy terhelésű padlóban, gépészeti környezetben, földben vagy közvetlen kültéri kitettségben erősebb, az adott környezetre igazolt védőcső-rendszer lehet szükséges.
Kábelbehúzás és nyomvonaltervezés
Mivel ez a változat kábelbehúzó nélkül készül, a kivitelezés során külön behúzószálat vagy megfelelő behúzóeszközt kell használni. Hosszú szakaszoknál és több irányváltásnál a nyomvonalat célszerű szerelvénydobozokkal vagy hozzáférési pontokkal tagolni, hogy a vezetékcsere és az utólagos bővítés ne váljon aránytalanul nehézzé.
A kábeleket nem szabad a cső névleges átmérője alapján teljesen kitölteni. A megengedett kitöltést, a hajlítási sugarat és a behúzhatóságot a használt vezetékek, a szerelési mód és a vonatkozó villamos előírások alapján kell meghatározni.
Szilárd tárgyak és víz elleni védelem
Kiegészítő nélkül a csőhöz 0-s szilárdtest-védelmi osztály tartozik. Megfelelő GF csatlakozóelemmel a szilárd tárgyak behatolása elleni osztály 4-re növelhető.
A víz elleni védelmi osztály mindkét esetben 0, ezért a rendszer nem tekinthető vízállónak. Nedves vagy kültéri környezethez külön, az adott helyre igazolt védettségű csőrendszert és szerelvényeket kell választani.
Mit jelent a 960 °C-os izzóhuzalos vizsgálat?
A 960 °C-os izzóhuzalos vizsgálat az anyag gyulladással és izzó alkatrésszel szembeni viselkedését ellenőrzi. A termék lángterjedést gátló besorolású.
Ez a jelölés nem azonos a tűzállósággal vagy a kábelrendszer meghatározott idejű működőképességével. A teljes szerelés tűzvédelmi megfelelőségét mindig az alkalmazott vezetékekkel, dobozokkal, rögzítésekkel és a beépítési környezettel együtt kell értékelni.
Szakértői összegzés: a Gewiss FK9 DX10020R megfelelő választás 20 mm-es, könnyű mechanikai terhelésű, rejtett villamos vagy adatátviteli nyomvonalhoz, ha rugalmas PVC védőcsőre van szükség és a külön kábelbehúzás nem jelent problémát. A rendelés előtt a 100 m-es kiszerelést, a behúzószál hiányát, a 14,2 mm-es minimális belső átmérőt és a víz elleni védelem hiányát érdemes ellenőrizni.
Részletes műszaki adatok
Azonosítás és kiszerelés
| Gyártó | Gewiss |
|---|---|
| Sorozat | FK / FK9 |
| Terméktípus | Hajlékony, bordázott villamos védőcső |
| Cikkszám | DX10020R |
| Kivitel | 20/100 – 20 mm-es cső, 100 m-es tekercs |
| Szín | Szürke, RAL 7035 |
| Alapanyag | PVC |
| Kábelbehúzó | Nincs |
| Vámtarifaszám | 39172310 |
Méret, mechanikai és hőmérsékleti adatok
| Névleges külső átmérő | 20 mm |
|---|---|
| Külső átmérő tűrése | 0 / −0,3 mm |
| Minimális belső átmérő | 14,2 mm |
| Összenyomással szembeni ellenállás | 2. osztály – könnyű, 320 N |
| Ütéssel szembeni ellenállás | 2. osztály – könnyű, 1 J |
| Hajlíthatóság | 2. osztály – rugalmas |
| Alsó alkalmazási hőmérséklet | −5 °C |
| Felső alkalmazási hőmérséklet | +60 °C |
| Besorolási kód | 22212 |
Villamos, tűzvédelmi és védettségi adatok
| Villamos tulajdonság | 2. osztály – elektromosan szigetelő karakterisztika |
|---|---|
| Lángterjedési tulajdonság | 1. osztály – lángterjedést gátló |
| Izzóhuzalos vizsgálat | 960 °C |
| Szilárd tárgyak elleni védelem, tartozék nélkül | 0 |
| Szilárd tárgyak elleni védelem, GF csatlakozóval | 4 |
| Víz behatolása elleni védelem | 0 |
| Szabványok | EN 61386-1; EN 61386-22 |
Beépítési terület
| Alkalmazási terület | Villamos és adatátviteli rendszerek |
|---|---|
| Javasolt beépítés | Elsősorban falba vagy mennyezetbe süllyesztve |
| További alkalmazás | Álmennyezetben és álpadlóban kialakított védett nyomvonal |
| Mechanikai kategória | Könnyű terhelésű, védett szerelési környezet |
A Gewiss röviden
A Gewiss 1970-ben indult olasz elektrotechnikai márka. Kínálata az energiaelosztás, az épületvillamosság, az automatizálás és a világítás területén alkalmazható, egymáshoz illeszkedő rendszermegoldásokra épül.
Gyakori kérdések
Mit jelent a 20/100 jelölés?
A megadott kivitel 20 mm névleges külső átmérőjű védőcsövet és 100 m-es tekercses kiszerelést jelöl.
Van a csőben kábelbehúzó szál?
Nincs. A DX10020R kábelbehúzó nélküli változat, ezért hosszabb vagy több ívet tartalmazó nyomvonalnál külön behúzószálról kell gondoskodni.
Mit jelent a 320 N érték?
A 320 N az összenyomással szembeni ellenállás vizsgálati értéke. Ez a szabvány szerinti 2-es, könnyű kategóriának felel meg; az ütésállóság külön adat, ennél a típusnál 1 J.
Falba és mennyezetbe is beépíthető?
Igen. A gyártó elsősorban függőleges falakban és mennyezetekben történő rejtett beépítéshez ajánlja, továbbá álmennyezetben és álpadlóban is alkalmazható.
Vízálló a védőcső?
Nem. A víz behatolása elleni osztály 0. A GF csatlakozóelem a szilárd tárgyak elleni védelmet növelheti 4-es szintre, de víz elleni védelmet nem ad.
Mit jelent a 960 °C-os izzóhuzalos vizsgálat?
Az anyag izzó alkatrésszel és gyulladással szembeni viselkedését vizsgálja. Nem jelenti azt, hogy a cső tűzálló vagy meghatározott ideig fenntartja a kábel működését tűzben.
Használható közvetlen kültéri napsugárzásnak kitéve?
A rendelkezésre álló termékadatok főként rejtett beltéri beépítést írnak le, tartós kültéri UV-állóságot nem igazolnak. A raklap fehér fóliája tárolás közben csökkenti a közvetlen UV-terhelést, de nem teszi a csövet igazolt kültéri UV-álló termékké.
