A Hensel HB33K024-U két mérőhelyes fogyasztásmérő szekrény egy felhasználási helyhez kialakított, felületre szerelhető mérőhely-megoldás, amely 1 és 3 fázisú direkt mérésekhez használható. A szekrény mindennapszaki méréshez, vezérelt méréshez, H- vagy Geo tarifához, valamint a rendszerengedélyben meghatározott további mérési funkciókhoz készült, fogyasztói főelosztóval kiegészítve.
A termék olyan mérőhelyek kialakítására alkalmas, ahol fontos a szolgáltatói elvárásoknak megfelelő, plombálható, kizárólagos őrizetbe vonható kivitel, a II. érintésvédelmi osztály, az IP65 védettség és a kültéri védett használhatóság. A szekrény 600 mm széles, 900 mm magas és 270 mm mély, így előre meghatározott, rendszerengedélyes kész elrendezést biztosít.
Fontos kivitelezési feltétel
A fogyasztásmérő szekrény mérőhelyi berendezés, ezért kiválasztása és beépítése szakmai, szolgáltatói és szabványossági kérdés is. A telepítést csak az adott hálózati engedélyes előírásainak, a vonatkozó szabványoknak és a mérőhely-kialakításra jogosult szakember utasításainak megfelelően szabad elvégezni.
A szekrény rendszerengedélyes kész elrendezés, ezért a műszaki tartalom önkényes megváltoztatása, nem engedélyezett kiegészítő beépítése vagy a plombálási pontok módosítása a mérőhely elfogadhatóságát veszélyeztetheti.
Mire való ez a fogyasztásmérő szekrény?
A HB33K024-U direkt, vagyis közvetlen csatlakozású fogyasztásmérőhely kialakítására szolgál. Két mérőhelyes kivitele miatt egyetlen felhasználási helyen belül több tarifás mérés megvalósítására ad lehetőséget. A fő rendeltetése a mindennapszaki és vezérelt, illetve H-tarifás mérés szakszerű elhelyezése, fogyasztói főelosztóval együtt.
A szekrény szabadvezetékes csatlakozáshoz készült, felületre szerelt kivitelben. Ez azt jelenti, hogy nem süllyesztett falba épített megoldásról van szó, hanem olyan tokozatról, amelyet a megfelelő fogadófelületre kívülről kell felszerelni.
Tipp – Mit jelent a direkt mérés?
A direkt mérés azt jelenti, hogy a fogyasztásmérő a fogyasztói áramkörrel közvetlen kapcsolatban van, nem áramváltón keresztül történik a mérés. Ilyen megoldásnál különösen fontos a megfelelő vezeték-keresztmetszet, a kapocsterhelhetőség és a hálózati engedélyes által elfogadott mérőhely-kialakítás.
Fő felhasználási terület
- Egy felhasználási helyhez tartozó, két mérőhelyes fogyasztásmérő szekrény kialakításához használható.
- Alkalmas 1 és 3 fázisú mérési kialakításokhoz.
- Mindennapszaki méréshez 3 × 80 A-ig használható.
- Vezérelt méréshez 3 × 32 A-ig használható.
- H vagy Geo tarifához 3 × 63 A-ig használható.
- Autótöltőhöz és inverterhez kapcsolódó mindennapszaki mérési funkció esetén 3 × 80 A-ig szerepel a rendszerengedélyes műszaki tartalomban.
- Beltéri és védett kültéri villamos szerelésekhez alkalmazható.
- Szabadvezetékes csatlakozási módhoz és felületre szerelt elhelyezéshez készült.
Rendszerengedély és szolgáltatói alkalmazhatóság
A HB33K024-U rendszerengedély-azonosítója HEN21.E012(HB33K024-U)-Sz-M63.80A-V32A / +. A rendszerengedély kezdő dátuma 2021.04.01., érvényessége visszavonásig szerepel. A termékcsoport besorolása Direkt TCS3, vagyis 1 tarifás és egy vagy több további tarifás direkt mérési kialakításhoz tartozik.
A területi érvényességnél az ELMŰ Hálózati Kft., az ÉMÁSZ Hálózati Kft., az E.ON Dél-dunántúli Áramhálózati Zrt., az E.ON Észak-dunántúli Áramhálózati Zrt. és az E.ON Tiszántúli Áramhálózati Zrt. szerepel. A mérőhely kialakításakor mindig az aktuálisan illetékes hálózati engedélyes elvárásait is figyelembe kell venni.
Kizárólagos őrizet biztosítása
A szekrény a kizárólagos őrizet biztosítására előkészített kivitel. A plombálási pontok lezárósodrony és lakat alkalmazásával használhatók, a plombálási helyek száma 4. A lakat nem tartozék. A zárópecsétekhez való roncsolásmentes hozzáférés csak a felhasználó tevékeny közreműködésével biztosítható.
Kialakítás és szerkezeti jellemzők
A szekrény megerősített, kikönnyítés nélküli oldalfalakkal készül, ékes-csapos összeépítéshez. A fedélzárás szerszámmal történik, ami a mérőhely jellegéhez illeszkedő, ellenőrzött hozzáférést segíti. A műanyag szerelőlemez plombálási lehetőséggel rendelkezik, a rendszer pedig fogyasztói főelosztóval egészül ki.
A tokozaton az IP65 jelölés és a II. érintésvédelmi osztály piktogramja jelenik meg. A II. érintésvédelmi osztály kettős szigetelést jelent, ezért a szekrény kialakítása nem védőföldeléses fém tokozatra épül, hanem szigetelőanyagú házra és a hozzá tartozó szerkezeti megoldásokra.
Tipp – Mit jelent az IP65?
Az IP65 védettség azt jelenti, hogy a szekrény por ellen teljes védelmet ad, és vízsugár ellen is védett. Ez nem azt jelenti, hogy víz alá meríthető, és nem helyettesíti a szakszerű tömszelence-választást, a megfelelő szerelést és a védett kültéri elhelyezés feltételeit.
Méretek és beépítési adatok
A szekrény külső mérete 600 mm szélesség, 900 mm magasság és 270 mm mélység. A méretrajzon a teljes 270 mm-es mélység mellett 255 mm-es és 170 mm-es lépcsőzött mélységi méret is szerepel. A maximális beépítési mélység 231 mm.

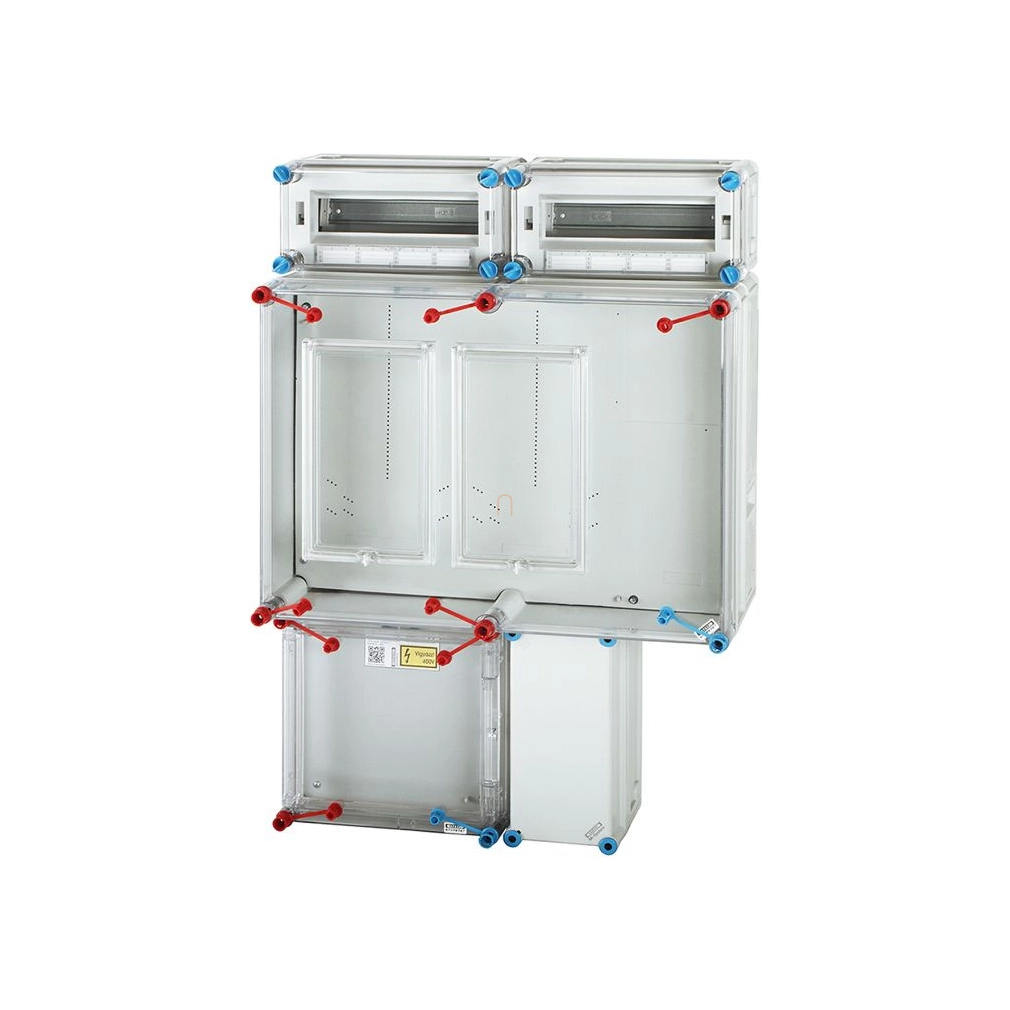

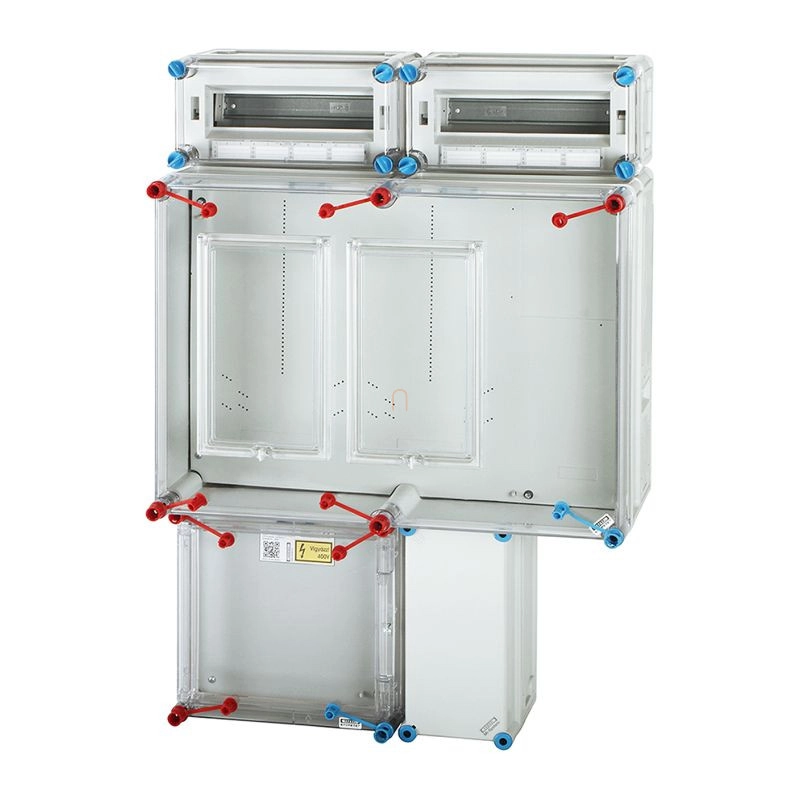

A méretezett körvonalrajz alapján a szekrény felső részén két átlátszó fedelű mérőhelyi térrész, alul pedig a csatlakozó és elosztó funkciókhoz tartozó részek jelennek meg. A belső elrendezési rajz a mérő, vezérlő, sorozatkapocs és kismegszakító felszerelhetőségének helyét is jelöli.
Vezetékcsatlakozás és áramterhelhetőség
A fővezetéki kapocs legfeljebb 35 mm² keresztmetszetű réz vagy alumínium vezeték fogadására alkalmas. A fogadott méretlen vezeték keresztmetszete maximum 35 mm², a kapcsolódó értékek InCu 135 A és InAl 120 A. Az elmenő mért vezeték keresztmetszete legfeljebb 25 mm² lehet.
Nagyobb teljesítményigény esetén
Alapkiépítésben a vezeték-keresztmetszet 3 × 32 A-ig használható. Ettől nagyobb teljesítményigény esetén a teljesítményhez illesztett vezeték szett használata szükséges.
Kültéri és környezeti használhatóság
A HB33K024-U beltéri és védett kültéri felhasználásra alkalmas. Kültéri alkalmazásnál figyelembe kell venni az időjárási hatásokat, például a magas vagy alacsony környezeti hőmérsékletet, a napsugárzást, a kondenzvízképződést és az elhelyezés védettségét.
A környezeti hőmérséklet működési tartománya a rendszerengedélyes adatok között –25 °C és +40 °C között szerepel, a legnagyobb napi átlaghőmérséklet 35 °C. Az adatlap üzemi feltételeinél a 24 órás középérték +35 °C, a maximális érték +40 °C, a minimális érték pedig –5 °C. A páratartalom 40 °C-on 50%, rövid idejű értékként 25 °C-on 100% lehet.
Tisztítási ellenállóság feltételei
Alkalmi tisztítási folyamat során a szekrény víznyomással szembeni ellenállósága közvetlen locsolás esetén, nagynyomású tisztító adalék nélkül, legfeljebb 100 bar víznyomással, legfeljebb 80 °C vízhőmérséklettel és legalább 0,15 m távolsággal szerepel. Ez a feltétel IP69 követelménynek megfelelő tisztítási helyzetre vonatkozik, ha a fedélen nincs szerelvény, egyetlen házról vagy házkombinációról van szó, és a házak, illetve tömszelencék legalább IP65 védettségűek.
Anyaghasználat és mechanikai védelem
A szekrény alapanyaga polikarbonát. A részletes anyagmegadásnál a tokozathoz üvegszálőrlemény-erősítésű polikarbonát, vagyis PC-GF szerepel, a szerelő- és takarólemezeknél pedig PVC MZ és GRP. A színárnyalat szürke, RAL 7035.
A mechanikai igénybevétel elleni védettség IK08, ami 5 joule ütési energiának megfelelő mechanikai ellenállóságot jelent. Az égési jellemzőknél IEC 60695-2-11 szerinti 960 °C-os izzítószálas vizsgálat, UL Subject 94 szerinti V-2 besorolás, valamint nem gyúlékony, nehezen éghető és önkioltó tulajdonság szerepel.
Tipp – Mit jelent az IK08?
Az IK-besorolás a mechanikai ütésállóságot jelzi. Az IK08 azt mutatja, hogy a burkolat meghatározott vizsgálati körülmények között 5 joule ütési energiának áll ellen. Ez nem azt jelenti, hogy a szekrény sérthetetlen, hanem azt, hogy a burkolatnak meghatározott szintű mechanikai védelmet kell teljesítenie.
Halogénmentesség és anyagtulajdonságok
A tokozathoz megadott toxikológiai jellemzők között a halogénmentesség és a szilikonmentesség szerepel. A kábelek és szigetelt vezetékek IEC 60754-2 szabvány szerinti vizsgálata, vagyis az égésgázok általi korrózió vizsgálata alapján a rendszer halogénmentesnek minősül.
A belső hibák esetén figyelembe vett tűzvédelmi követelményeknél az IEC 60695-2-11 szerinti izzítószálas vizsgálat szerepel: 650 °C a szekrényekre és vezetékbekötésekre, valamint 850 °C az áramot vezető alkatrészekre vonatkozó minimális követelményként.
Mit tartalmaz a szekrény összeállítása?
A két mérőhelyes fogyasztásmérő szekrény fő típusa HB33K0-U. Az összeállítás több Hensel Mi és HB elemből épül fel, beleértve a különböző méretű szekrényrészeket, átlátszó fedeleket, ablakokat, szerelőlemezeket, kalapsíneket, kapcsokat, emelőlábakat, plombálható csavarokat, összeépítő készleteket, rögzítő füleket, vezeték egységcsomagot, adattáblát és két fogyasztói főelosztót.
A mellékelt tartozékok között vezeték egységcsomag és fogyasztásmérő-rögzítő csavarok szerepelnek. A vezeték egységcsomag H07V-K, 10 mm² vezetékeket tartalmaz, 10 mm, illetve 18 mm hosszú, szabályos négyszög vagy hatszög alakúra préselt szigetelőgalléros érvéghüvelyekkel.
Kiegészíthetőség korlátozása
A fogyasztásmérő szekrény kizárólag a rendszerengedélyes opcionális elemek listájában szereplő kiegészítőkkel egészíthető ki. A méretlen és a mért részben külön opcionális elemek alapértelmezetten nem szerepelnek.
Opcionális kiegészítők
- Csőadapter: A51, A50, védőcső csatlakoztatására.
- Nyomáskiegyenlítő elem: BM 20 G, BM 40 G, kondenzvíz-képződés csökkentésére.
- Kiegészítő modul: MiMK63-U, mágneskapcsoló részére 63 A-ig.
- Összeszerelő készlet: HB WD 2, Mi WD 2, szekrények összeépítéséhez.
- Felirat egységcsomag: FECS-U.
- Szerelőlemez tartó készlet: HBMPT, karbantartási munkákhoz.
- Metz tartószerkezet: Doboztartóx.
- Tartószerkezet: Mi MS 2, Mi AL 40.
Részletes műszaki adatok
| Jellemző | Adat |
|---|---|
| Gyártó | Gustav Hensel GmbH & Co. KG |
| Forgalmazó | Hensel Hungária Villamossági Kft. |
| Termékazonosító | HB33K024-U |
| Termékcsoport | Direkt TCS3, 1 tarifás és egy vagy több további tarifás direkt mérés |
| Típus | Egyedi |
| Modularitás | Rendszerengedélyes kész elrendezés opció nélkül |
| Mérőhelyek száma | 2 |
| Felhasználási helyek száma | 1 |
| Kivitel | Szabadvezetékes, felületre szerelt kivitel, fogyasztói főelosztóval |
| Alkalmazás | Beltéri és kültéri védett felhasználás |
| Névleges feszültség | 3 × 230 V / 400 V; adatlap szerinti Un = 400/230 V a.c. |
| Névleges frekvencia | 50 Hz |
| Névleges szigetelési feszültség | Ui = 690 V a.c. / 1000 V d.c. |
| Áramkör névleges árama | Inc = 80 A |
| Mindennapszaki mérés | M63.80A, 3 × 80 A-ig |
| Vezérelt mérés | V32A, 3 × 32 A-ig |
| H vagy Geo tarifa | H63A, 3 × 63 A-ig |
| Autótöltő mérési funkció | M63.80A, mindennapszaki 3 × 80 A-ig |
| Inverter mérési funkció | M63.80A, mindennapszaki 3 × 80 A-ig |
| Érintésvédelmi osztály | II. osztály, kettős szigetelés |
| Védővezető rendszere | Méretlen és mért TN-C/TN-S |
| IP-védettség | IP65 |
| Ütésállóság | IK08, 5 joule |
| UV-állóság | UV-álló |
| Zárlati szilárdság | < 6 kA; ICW = 15 kA / 1 s; IPK = 30 kA |
| Lökőfeszültség-állóság | 6 kV |
| Fogadott méretlen vezeték keresztmetszete | Maximum 35 mm²; InCu 135 A, InAl 120 A |
| Elmenő mért vezeték keresztmetszete | Maximum 25 mm² |
| Fővezetéki kapocs | Maximum 35 mm², Cu/Al |
| Szélesség | 600 mm |
| Magasság | 900 mm |
| Mélység | 270 mm |
| További méretrajzi mélységi értékek | 255 mm és 170 mm |
| Maximális beépítési mélység | 231 mm |
| Szín | Szürke, RAL 7035 |
| Alapanyag | PC, polikarbonát |
| Tokozat anyaga | Üvegszálőrlemény-erősítésű polikarbonát, PC-GF |
| Szerelő- és takarólemez anyaga | PVC MZ, GRP |
| Környezeti hőmérséklet | Minimum –25 °C, maximum +40 °C; legnagyobb napi átlaghőmérséklet 35 °C |
| Adatlap szerinti üzemi hőmérsékleti adatok | 24 órás középérték +35 °C; maximális érték +40 °C; minimális érték –5 °C |
| Relatív páratartalom | 50% 40 °C-nál; rövid idejű érték 100% 25 °C-nál |
| Izzítószálas vizsgálat, égési jellemző | IEC 60695-2-11 szerint 960 °C |
| Tűzvédelmi minimális követelmények belső hibák esetén | 650 °C a szekrényekre és vezetékbekötésekre; 850 °C az áramot vezető alkatrészekre |
| UL Subject 94 besorolás | V-2 |
| Égési tulajdonságok | Nem gyúlékony, nehezen éghető, önkioltó |
| Toxikológiai jellemzők | Halogénmentes, szilikonmentes |
| Halogénmentességi vizsgálat | IEC 60754-2 szerinti kábel- és szigeteltvezeték-vizsgálat alapján |
| Plombálási helyek száma | 4 db |
| Rendszerengedély azonosító | HEN21.E012(HB33K024-U)-Sz-M63.80A-V32A / + |
| Rendszerengedély kezdete | 2021.04.01. |
| Rendszerengedély érvényessége | Visszavonásig |
Főbb beépített elemek és tartozékok
| Megnevezés | Darab | Típusjel vagy megjegyzés |
|---|---|---|
| Két mérőhelyes fogyasztásmérő szekrény | 1 | HB33K0-U |
| 300 × 150 mm-es szekrény, sima fedéllel | 1 | Mi 70101 |
| 600 × 450 mm-es szekrény, átlátszó fedéllel | 1 | Mi 70600, kizárólagos őrizetbevonásra előkészítve |
| 300 × 300 mm-es szekrény, átlátszó zsanéros fedéllel | 1 | Mi 70220, kizárólagos őrizetbevonásra előkészítve |
| Ablak | 2 | Mi SF, kizárólagos őrizetbevonásra előkészítve |
| Magasító keret 600 × 450 mm-es szekrényhez | 1 | Mi ZR 6 |
| Szerelőlemez 2 mérő részére | 1 | HB MP 6M-U, kikönnyítésekkel |
| Takarólemez csatlakozó térrészre | 1 | HB EP 2K-U, kikönnyítésekkel |
| Kiemelő fogantyú | 3 | BSA GRIFF |
| Kalapsín, rögzítő csavarokkal | 1 + 1 + 1 | Mi TS 30, Mi TS 121, Mi TS VK; a vezérlőkészülékhez való Mi TS VK külön zacskóban mellékelve |
| Kapcsok | 1 + 3 + 1 | HLAKx 25 1/2, HLAKx 35 1/2, HLAKx 35 2/6; funkciónak megfelelő színben |
| Emelőláb, rögzítő csavarokkal | 2 + 10 | Mi DS 25; Mi DS 90 vagy Mi DSM 90 |
| Fogyasztásmérő-rögzítő csavar | 2 | ST3,9×16; készletben, egy készlet 3 db |
| Plombálható csavar ellendarabbal | 4 | HB PK, M4×12 |
| Szerelőlemez-rögzítő csavar | 4 | CsavarPZDM4×8, M4×8 |
| Összeépítő készlet, tömítéssel | 1 | Mi WD 2, HB WD 2 |
| Nemesacél felerősítő fülek | 1 készlet | Mi AL 40, 4 db egy készletben |
| Földelés jel matrica | 1 | D47 |
| Kapocsjelölések | Szükség szerint | A funkcionális egységek jelöléséhez |
| Vezeték egységcsomag | 1 | VECSxxx-U; H07V-K, 10 mm² |
| Adattábla | 1 | Típus szerint |
| Fogyasztói főelosztó | 2 | Mi 1112-U |
| További összeépítő készlet | 2 | Mi WD 2, HB WD 2 |
Mire érdemes figyelni kiválasztás és beépítés előtt?
- Ellenőrizd, hogy az adott mérőhelyhez valóban két mérőhelyes, egy felhasználási helyes kialakítás szükséges-e.
- Ellenőrizd az illetékes hálózati engedélyes aktuális mérőhelyi előírásait.
- Győződj meg róla, hogy a szükséges tarifa és áramerősség illeszkedik a szekrény rendszerengedélyes műszaki tartalmához.
- 3 × 32 A feletti teljesítményigénynél számolni kell a teljesítményhez illesztett vezeték szett szükségességével.
- Kültéri telepítésnél védett elhelyezést, megfelelő tömszelencéket, UV-hatást, hőmérsékletet és kondenzvíz-képződést is figyelembe kell venni.
- A plombálási pontokat és a kizárólagos őrizet kialakítását nem szabad figyelmen kívül hagyni.
- A mérőhely funkcionális egységeit a telepítés során az előírt tájékoztató feliratokkal el kell látni.
