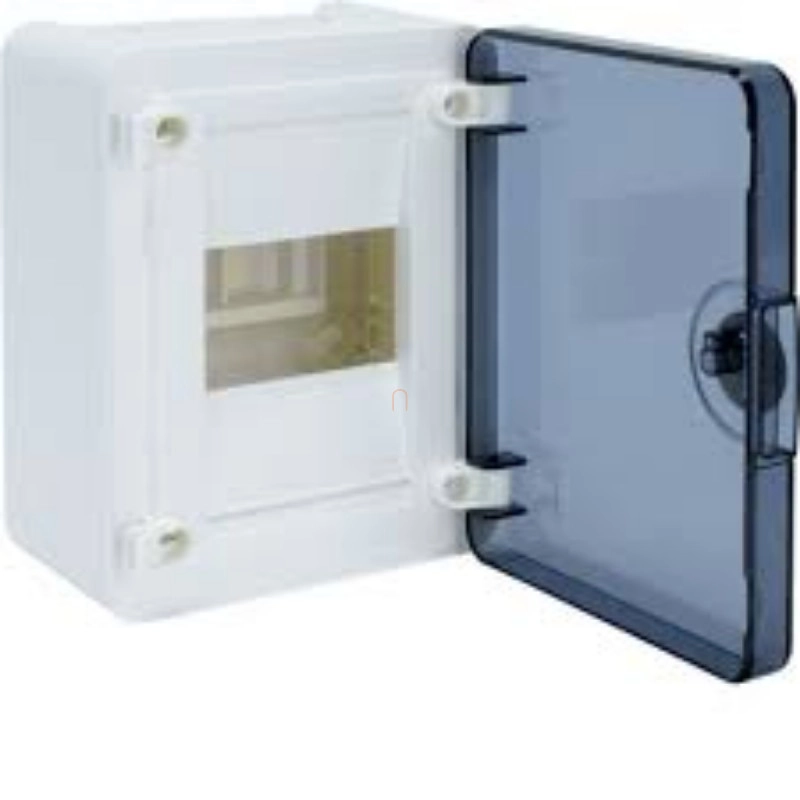

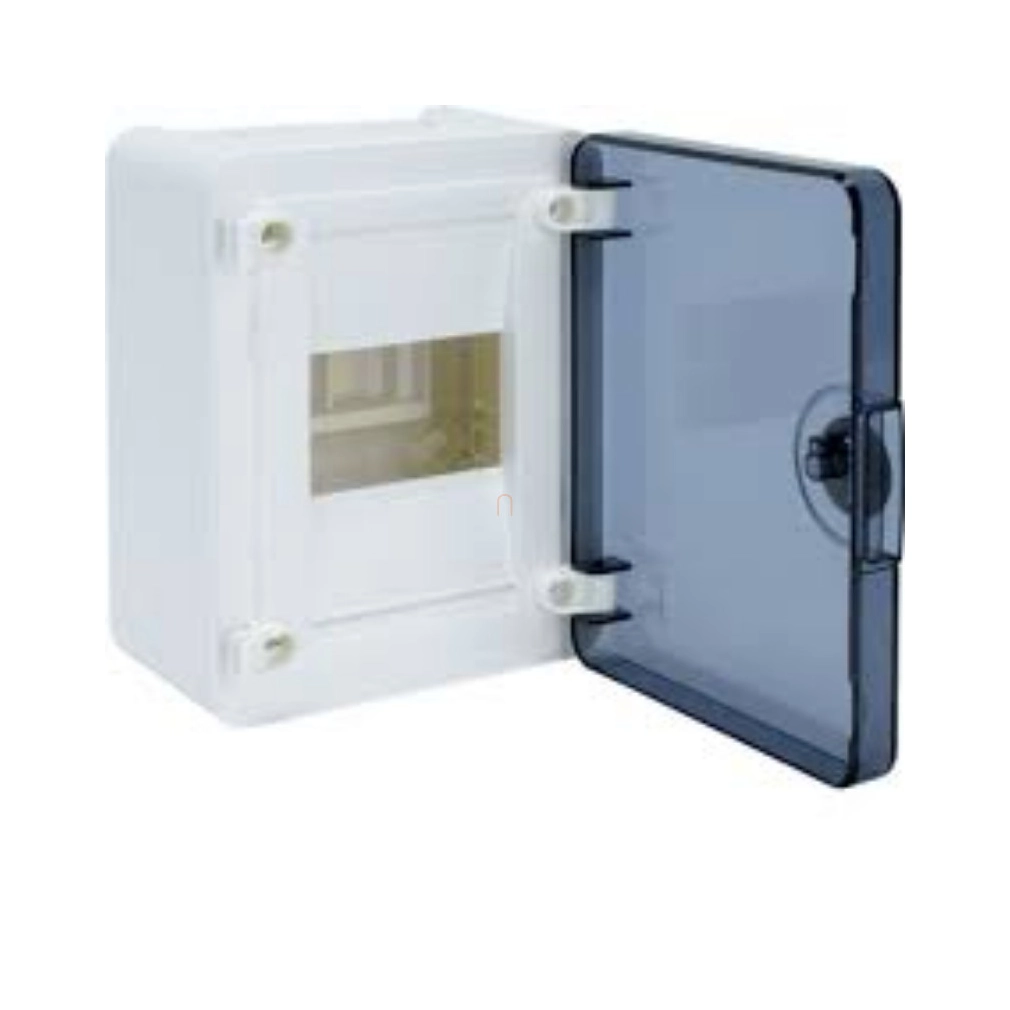

Hager Golf VS112TD falonkívüli kiselosztó, 1 soros, 12 modulos, átlátszó ajtóval
A Hager Golf VS112TD falonkívüli, 1 soros, 12 modulos kiselosztó átlátszó ajtóval, N+PE sorkapoccsal és IP40 védettséggel készült. Olyan lakossági vagy kisebb épületvillamossági elosztási pontokhoz illik, ahol fontos a rendezett moduláris beépítés, a gyors vizuális ellenőrzés és a jól azonosítható, dokumentálható Hager kivitel.
A 12 modulnyi kapacitás egy kisebb, önálló áramköri csoport kialakításához ad helyet. A falonkívüli szerelés előnye, hogy nem igényel süllyesztett falfészket, ezért felújításnál, utólagos bővítésnél vagy olyan helyeken is praktikus, ahol a falba süllyesztés nem cél.
A lényeg röviden
Falon kívül szerelhető, 12 modulos, 1 soros Hager Golf kiselosztó átlátszó ajtóval, IP40 védettséggel, II. érintésvédelmi osztállyal, 63 A névleges árammal és 400 V névleges feszültséggel.
Mire való ez a kiselosztó?
A VS112TD egy kis falonkívüli elosztószekrény, amely moduláris készülékek elhelyezésére szolgál. A 12 modulos szélesség miatt kisebb alárendelt elosztóként, lakás- vagy helyiségszintű kiegészítő elosztóként, illetve felújítás során kialakított új áramköri csoportokhoz is jól értelmezhető.
Az átlátszó ajtó akkor hasznos, ha a beépített moduláris készülékek állapota vagy kapcsolóállása ránézésre is ellenőrizhető legyen. A szekrény ajtaja pattintós zárású, külön zárat nem tartalmaz.
Falonkívüli kivitel, gyorsabb illesztés felújításnál
A falonkívüli szerelés azt jelenti, hogy a kiselosztó nem süllyesztett fali dobozba kerül. Ez felújításnál, műhelyben, mellékhelyiségben vagy utólagos bővítésnél egyszerűbb beépítést adhat, ha a telepítési környezet ezt megengedi.
Fő előnyök szakmai szemmel
- 12 modul egy sorban: kisebb elosztási feladatokhoz átlátható kapacitást ad.
- Átlátszó ajtó: a beépített készülékek állapota az ajtó kinyitása nélkül is ellenőrizhető.
- N+PE sorkapocs: a nullavezető és védővezető rendezett csatlakoztatását segíti.
- IP40 védettség: beltéri, védettebb környezetbe szánt kialakítás.
- II. érintésvédelmi osztály: kettős szigetelésű kivitelű elosztószekrény.
Méret és beépíthetőség
A Hager VS112TD mérete 282 mm széles, 252 mm magas és 99 mm mély. A 12 modulnyi kapacitás egyetlen sorban áll rendelkezésre, így a kialakítás kompakt, mégis áttekinthető.
A szekrény műanyag házzal, RAL 9010 tiszta fehér színben készül. A kialakítás vezetékszereléshez szükséges bevezetési lehetőséget tartalmaz, szerelőlemezt viszont nem.
Amire figyelj választás előtt
- Nem kültéri kivitel: kültéri használatra nem alkalmas.
- IP40 védelem: nem víz elleni védettségre készült, ezért nedves vagy fröccsenő víznek kitett helyre nem ez a megfelelő választás.
- Nincs zár: pattintós zárású ajtóval készül, kulcsos lezárást nem tartalmaz.
- 12 modulnyi hely: a beépítendő készülékek moduligényét előre ellenőrizni kell.
Szerelési szempontok
A kiselosztó falra szerelhető, és a Golf sorozat szerelési logikáját követi. A vezetékbevezetés kialakítása és a belső sínrendszer a moduláris készülékek rendezett elhelyezését támogatja.
A N+PE sorkapcsoknál a vezeték-előkészítésnél és a meghúzási nyomatékoknál a pontos szerelési adatok betartása fontos. A csatlakozóelemeknél rézvezeték használata szerepel, alumínium vezetőhöz nem valóként jelölve.
Villamos biztonsági figyelmeztetés
A kiselosztó szerelése és a benne elhelyezett készülékek bekötése villamos szakmunka. A kivitelezést feszültségmentesített állapotban, a vonatkozó előírások betartásával, megfelelő szakképesítéssel rendelkező szakember végezze.
Hőterhelés és készülékelhelyezés
Az elosztószekrény méretezésénél nemcsak a modulhelyek számát, hanem a beépített készülékek hőtermelését is figyelembe kell venni. A VS112 méretcsaládnál a megengedhető hőleadási érték a hőmérséklet-emelkedéstől függ.
Ez a termék akkor jó választás, ha egy kompakt, 12 modulos, falonkívüli Hager kiselosztóra van szükséged beltéri, védett környezetben, és előny, hogy az átlátszó ajtón keresztül a beépített készülékek állapota gyorsan ellenőrizhető.
Részletes műszaki adatok
Hager – épületvillamossági rendszerekhez
A Hager a moduláris elosztástechnika, védelmi készülékek és épületvillamossági rendszerek ismert gyártója. A Golf kiselosztók a márka lakossági és kisebb épületvillamossági elosztási megoldásai közé tartoznak, ahol a pontos méret, a rendezett szerelhetőség és a dokumentálható kivitel egyaránt fontos.
Gyakori kérdések
Használható kültéren a Hager VS112TD? +−
Nem. A termék nem kültéri használatra készült, IP40 védettsége beltéri, védettebb elhelyezéshez illik.
Hány modul fér ebbe a kiselosztóba? +−
A VS112TD 1 soros kivitelű, 12 modulnyi hellyel. A beépíthetőséget mindig a kiválasztott moduláris készülékek tényleges modulmérete alapján érdemes ellenőrizni.
Tartalmaz N és PE sorkapcsot? +−
Igen. A kiselosztó neutral- és védővezető sorkapoccsal készül, vagyis N+PE csatlakoztatási lehetőséget tartalmaz.
Zárható az ajtaja kulccsal? +−
Nem. A VS112TD pattintós zárású, kulcsos zárat nem tartalmaz.
Mit jelent az IP40 védettség ennél a terméknél? +−
Az IP40 beltéri, védettebb környezetre utaló védettségi szint. Nem jelent víz elleni védelmet, ezért vizes, fröccsenő víznek kitett vagy kültéri helyre más védettségű megoldást kell választani.
