Osram LED Spot Cup 1xG9 Brushed Nickel – Mennyezeti spotlámpa állítható fejjel, alabástrom üveg diffúzorral, max. 5W LED G9 izzóhoz

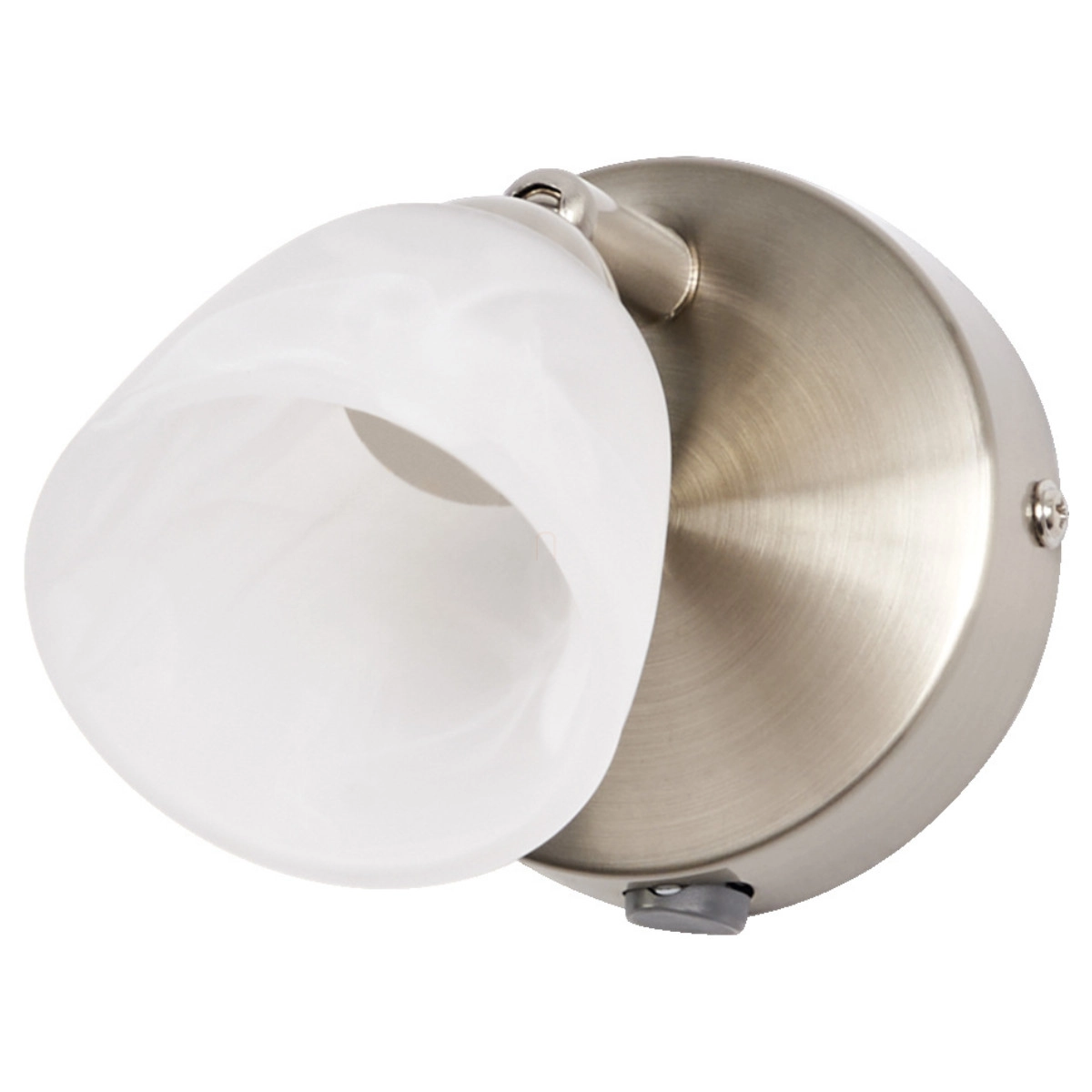

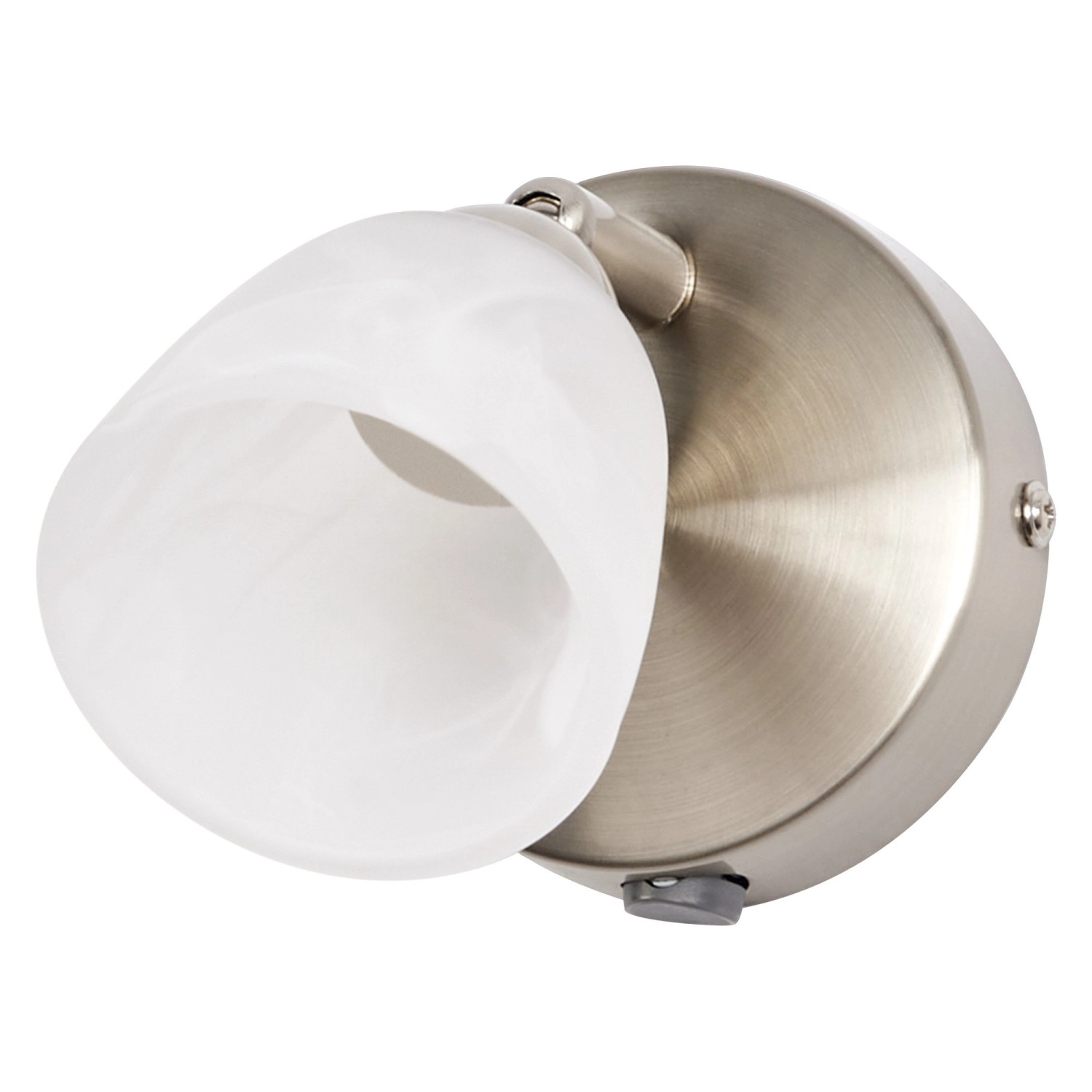

Az Osram LED Spot Cup 1xG9 Brushed Nickel egy beltéri, felületre szerelhető spotlámpa, amelyet akkor érdemes választanod, ha egyetlen, irányítható fénypontra van szükséged előszobában, folyosón, lépcsőházi térben, nappaliban, hálószobában vagy más beltéri helyiségben.
A szálcsiszolt nikkel felület visszafogott, időtálló megjelenést ad, az alabástrom üveg diffúzor pedig lágyabb fényhatást segít kialakítani. A fej állítható, így a fényt nem csak általános világításra, hanem egy-egy részlet, közlekedési irány vagy használati zóna kiemelésére is be tudod állítani.
Miért praktikus választás?
- Állítható fejjel segít oda irányítani a fényt, ahol szükséged van rá.
- G9 foglalatú LED fényforrással használható, legfeljebb 5 W teljesítményig.
- Szálcsiszolt nikkel háza és alabástrom üveg diffúzora letisztult beltéri megjelenést ad.
- A lámpatest a LED Spot Cup család egyfejes változata, így kisebb felületekhez is jól illeszthető.
Irányítható fény egyetlen spotfejjel
Az egyfejes kialakítás akkor előnyös, ha nem teljes helyiséget, hanem egy kisebb területet, közlekedési pontot vagy kiegészítő fényzónát szeretnél megvilágítani. A fej mechanikusan állítható, ezért a felszerelés után finomhangolhatod a fény irányát.
A lámpatest nem tartalmaz fényforrást, ezért külön G9 LED izzót kell választanod hozzá. Ez jó döntési rugalmasságot ad: a végleges fényerőt és fényhangulatot a választott G9 LED fényforrás határozza meg, a lámpatest legfeljebb 5 W-os LED izzóhoz használható.
Maximális LED fényforrás-teljesítmény
A lámpatest 1 darab G9 foglalatú, legfeljebb 5 W teljesítményű LED fényforrással használható. A fényforrás nem tartozék, ezért rendeléskor külön válassz hozzá megfelelő G9 LED izzót.
Beltéri használatra, IP20 védelemmel
Az IP20 védettség beltéri, szárazabb környezethez illik. A termék folyosón, bejárati térben, lépcsőházi közlekedőben, nappaliban, hálószobában vagy akár alagsori beltéri helyiségben is használható, ha a környezeti feltételek megfelelnek a lámpatest adatainak.
Döntés előtt erre figyelj
A termék beltéri, IP20 védettségű lámpatest, fényforrást nem tartalmaz, és nem dimmelhető lámpatestként szerepel. A felszerelési felület alkalmasságát ellenőrizni kell; bizonytalanság esetén kérj szakmai segítséget.
Villamos biztonság
A lámpatest 220–240 V hálózati feszültségről működik, fix bekötésű termék, ezért a villamos csatlakoztatást szakképzett személy végezze. Szerelés és karbantartás előtt a hálózatot feszültségmentesíteni kell. I. érintésvédelmi osztályú termék, ezért a védővezető folytonos csatlakoztatása elengedhetetlen.
Megfelelőségi jelölések
A termék CE és UKCA jelöléssel szerepel. A lámpatest elektromos bekötését és használatát mindig a termékhez tartozó útmutató szerint kell elvégezni.
Hulladékkezelés
A terméken szereplő áthúzott hulladékgyűjtő jelölés azt mutatja, hogy az elektromos terméket élettartama végén nem szabad a vegyes háztartási hulladékba dobni; az erre kijelölt gyűjtési rendszerben kell leadni.
Ha egy visszafogott megjelenésű, állítható fejű, G9 LED fényforrással használható beltéri spotlámpát keresel, ez az egyfejes Osram LED Spot Cup jó választás lehet kisebb fényzónák kialakításához. A végleges fényerő és színhőmérséklet kiválasztásánál a külön megvásárolt G9 LED izzó adatait érdemes elsőként ellenőrizned.
Részletes műszaki adatok
Azonosítás és fényforrás
Villamos adatok
Méret, anyag és kialakítás
Alkalmazás és környezeti adatok
Tanúsítványok és csomagolás
Kapcsolódó termékek és kiegészítők
A LED Spot Cup G9 családban többfejes változatok is szerepelnek, ha egyetlen spotnál nagyobb megvilágított területre van szükséged:
- LED Spot Cup 2xG9 – EAN: 4058075852426
- LED Spot Cup 3xG9 – EAN: 4058075852440
- LED Spot Cup 4xG9 – EAN: 4058075852464
- A működéshez külön megvásárolható G9 LED fényforrás szükséges, legfeljebb 5 W teljesítményig.
Az OSRAM röviden
Az OSRAM több mint egy évszázados világítástechnikai örökséggel rendelkező, világszerte ismert márka. Lakossági általános világítási termékeit a LEDVANCE kínálja az OSRAM márkalicenc alapján.
Gyakori kérdések
Tartalmaz fényforrást a lámpatest?
Nem. A lámpatesthez külön G9 LED fényforrást kell választanod, legfeljebb 5 W teljesítményig.
Kültérre is felszerelhető?
Nem kültéri termékként szerepel. IP20 védettségű, beltéri használatra készült lámpatest.
Állítható a spotfej iránya?
Igen. A fej mechanikusan állítható, így a fény irányát a felszerelés után a kívánt terület felé tudod fordítani.
Dimmelhető ez a lámpatest?
A lámpatest nem dimmelhetőként szerepel. Ha fényerőszabályzást szeretnél, a teljes rendszer — kapcsoló, vezérlés és fényforrás — alkalmasságát külön ellenőrizni kell.
Ki szerelheti fel a lámpatestet?
A termék hálózati feszültségű, fix bekötésű lámpatest, ezért a villamos csatlakoztatást szakképzett személy végezze, feszültségmentesített állapotban.
Fontos tájékoztatás a termékleírásról
Az Osram LED Spot Cup 1xG9 Brushed Nickel mennyezeti spotlámpa szakmai leírását a Lumenet munkatársai a legnagyobb szakmai odafigyeléssel, szakmai tudásuk megosztásával, a hivatalos OSRAM adatlap és a termékhez kapcsolódó gyártói dokumentáció feldolgozásával készítették annak érdekében, hogy vásárlási döntésed megfontolt legyen és elégedett legyél a megvásárolt termékkel.
Ugyanakkor fenntartjuk a hibázás lehetőségét, hiszen a leggondosabb ellenőrzés mellett is előfordulhat tévedés, illetve az OSRAM/LEDVANCE előzetes bejelentés nélkül változtathat a termék műszaki paraméterein, kialakításán, tartozékain vagy dokumentációján.
Az Osram LED Spot Cup 1xG9 Brushed Nickel mennyezeti spotlámpa hivatalos adatlapja és használati útmutatója a termékoldalon, a letölthető dokumentumok között található; a használati és szerelési útmutató mindenkor érvényes változata a termék csomagolásában is megtalálható.
Gyártói adatlap
Azonosítás és rendelési adatok
Termékcsalád és funkciók
Fő jellemzők
Villamos adatok
Biztonsági és szerelési feltétel
Az elektromos csatlakoztatást szakképzett személy végezheti. A termék I. érintésvédelmi osztályú, ezért a feszültség alá kerülhető vezetőképes fém házrészeket folyamatosan a védővezetőhöz kell csatlakoztatni.
A fal vagy mennyezet alkalmasságát szerelés előtt ellenőrizni kell.
Mechanikai, szerelési és csatlakozási adatok
Méretek és tömeg
Környezeti feltételek és élettartam
Szabványok és megfelelőségek
Fenntarthatósági adatok
Hulladékkezelési jelölés
A WEEE jelölés azt jelzi, hogy a termék elektromos berendezésként elkülönített hulladékkezelési körbe tartozik.
Fogyasztói csomagolási adatok
Dokumentumadatok
Adatlap megjegyzés
A műszaki adatok és a termék kialakítása előzetes értesítés nélkül változhat.
A hivatalos gyártói dokumentáció és a termékhez mellékelt használati vagy szerelési útmutató mindenkor irányadó.
Használati útmutató
Az Osram LED Spot Cup 1xG9 egy felületre szerelhető, állítható fejű spotlámpa G9 foglalattal. A lámpatest beltéri, száraz környezetben használható, és legfeljebb 5 W teljesítményű LED G9 fényforrással működtethető. A fényforrás nem tartozék.
Biztonsági tudnivalók
Villamos biztonság
- A szerelés előtt kapcsold le az érintett áramkört a biztosítónál vagy a kismegszakítónál.
- Csak feszültségmentes állapotban kezdd meg a rögzítést, a bekötést és a fényforrás behelyezését.
- A hálózati bekötést csak villamos szerelésre jogosult szakember végezheti.
- Ne használd a lámpatestet sérült vezetékkel, sérült burkolattal, repedt üveg diffúzorral vagy hiányos rögzítéssel.
- A vezetékeket úgy kell elhelyezni a talpban, hogy a burkolat visszaszerelésekor ne szoruljanak be és ne sérüljenek.
- A rögzítési felület teherbírását és alkalmasságát szerelés előtt ellenőrizni kell.
- Ha a fal vagy a mennyezet anyaga, állapota vagy teherbírása bizonytalan, kérj szakembertől segítséget.
- A lámpatest IP20 védettségű, ezért víz, fröccsenő nedvesség vagy kültéri környezet hatásának nem tehető ki.
- A lámpatestbe kizárólag G9 foglalatú, legfeljebb 5 W-os LED fényforrás helyezhető.
- A fényforrás legnagyobb megengedett mérete 55 × 18 mm.
Rendeltetésszerű használat
A lámpatest beltéri falra vagy mennyezetre szerelhető. A spotfej állítható, így a fény iránya a felszerelés után beállítható. A 4058075852402 EAN-azonosítójú 1xG9 változat egy fényforrásos kivitel, amely 220–240 V hálózati feszültségről, 50/60 Hz frekvencián működik.
Fényforrásra vonatkozó korlát
A csomag nem tartalmaz fényforrást. A megfelelő működéshez G9 foglalatú LED fényforrást használj, legfeljebb 5 W teljesítménnyel és legfeljebb 55 × 18 mm mérettel.
Nem megengedett használat
- Ne szereld kültérre, fürdőszobai vizes zónába vagy olyan helyre, ahol fröccsenő víz vagy tartós pára érheti.
- Ne használj G9-től eltérő foglalatú fényforrást.
- Ne lépd túl az 5 W LED teljesítményhatárt.
- Ne helyezz be a megengedettnél nagyobb fényforrást, mert az mechanikailag nem illeszkedhet megfelelően.
- Ne szereld fel olyan felületre, amely nem tartja biztonságosan a lámpatestet.
- Ne végezz bekötést feszültség alatt.

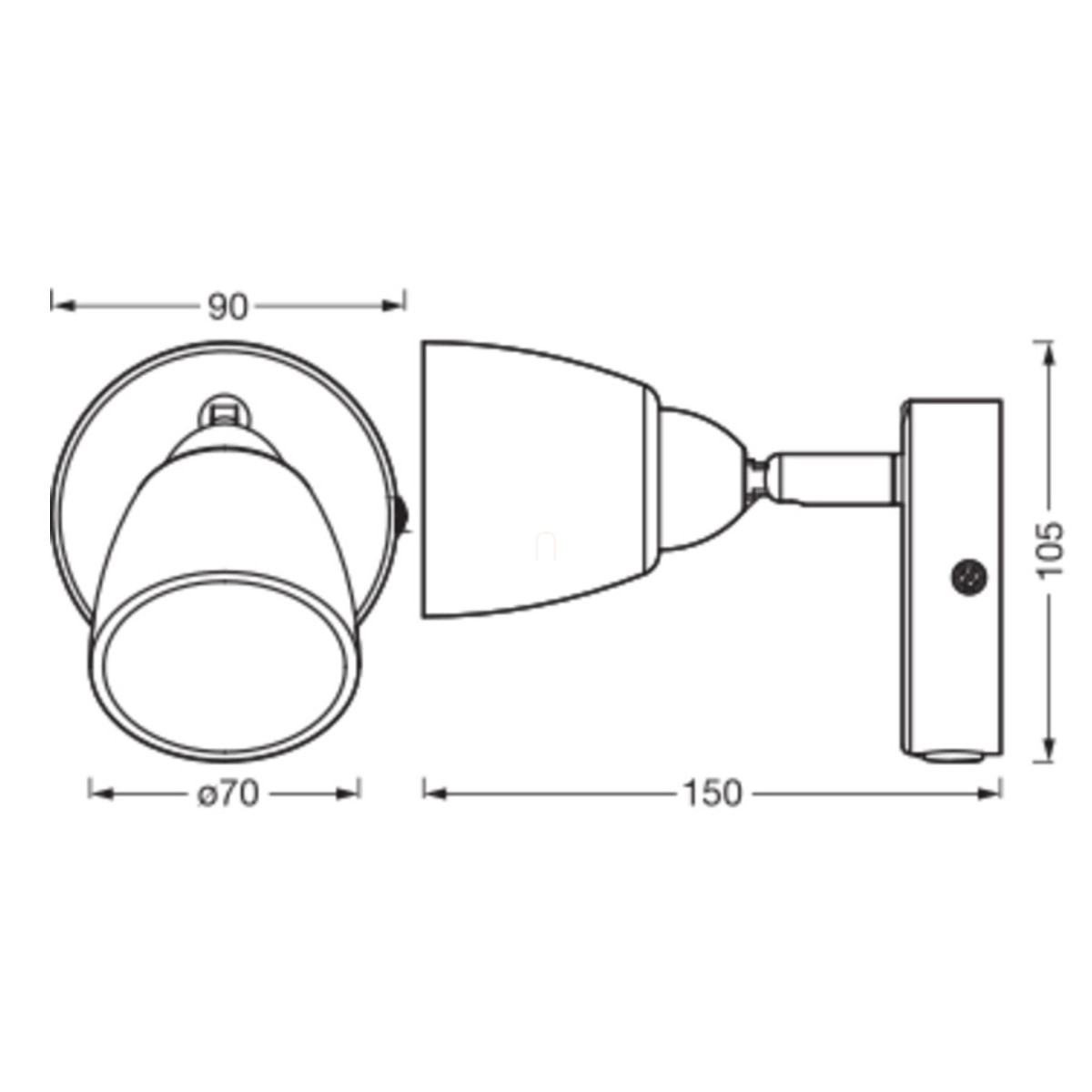

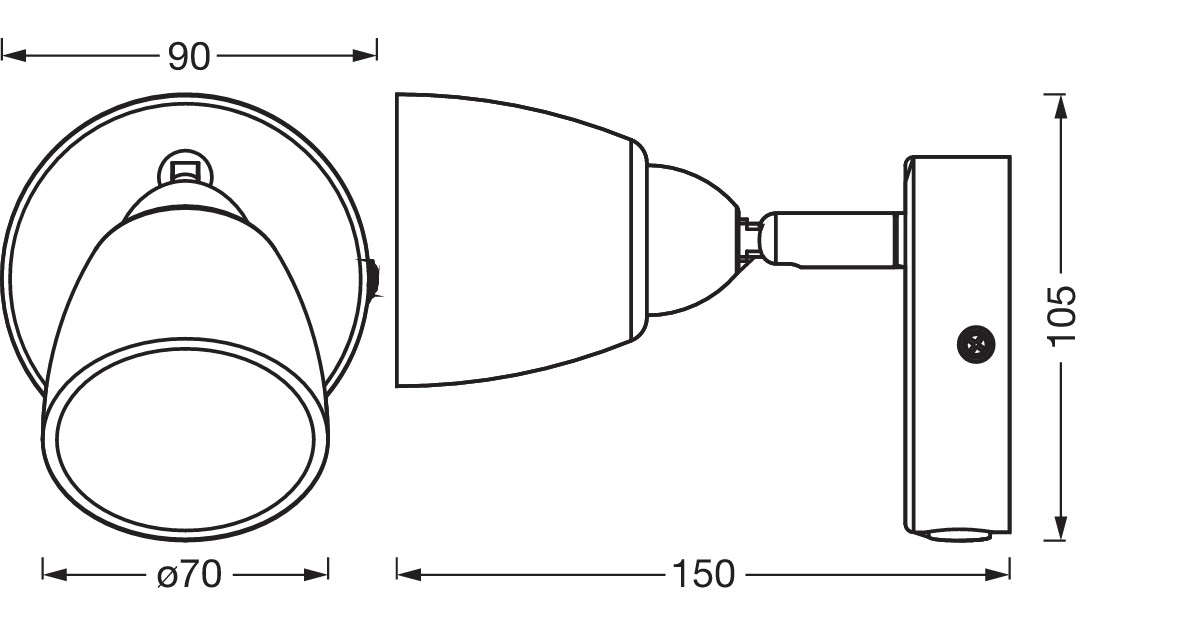

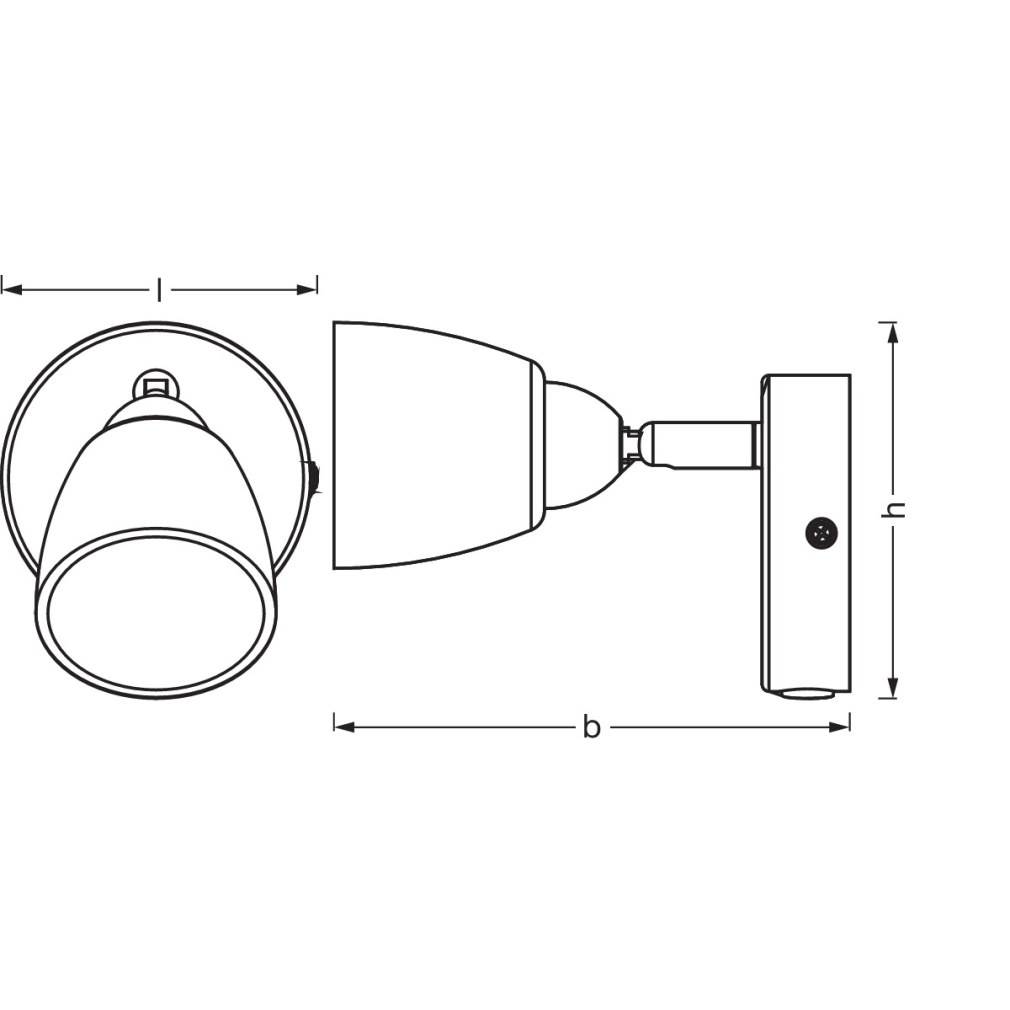

Műszaki adatok és méretek
Tartozékok
A felszereléshez a csomag rögzítőelemeket és szerelési segédeszközt tartalmaz. A tényleges rögzítésnél mindig a fal vagy mennyezet anyagának megfelelő dübelt és csavart kell használni.
Piktogramok és jelölések értelmezése
Előkészítés
- Készíts elő csavarhúzót, 6 mm-es fúrószárat, fúrógépet, kalapácsot, a mellékelt vagy a felülethez megfelelő dübeleket és csavarokat.
- Válaszd ki a felszerelési helyet úgy, hogy a lámpafej állítható maradjon, és a fény útját ne takarja akadály.
- Ellenőrizd, hogy a hálózati vezetékek elérik-e a lámpatest sorkapcsát.
- Kapcsold le az érintett áramkört, és ellenőrizd a feszültségmentes állapotot.
Szerelési lépések
Áramtalanítás
Kapcsold OFF állásba az érintett biztosítót vagy kismegszakítót. A lámpatest szerelését csak feszültségmentes vezetéken szabad megkezdeni.
A tartókonzol leválasztása
Oldd a lámpatest talpán lévő rögzítőelemeket, majd vedd le a szerelőkonzolt a talpról. A rögzítőelemeket tedd félre, mert a visszaszereléshez szükség lesz rájuk.
Furathelyek kijelölése
Illeszd a tartókonzolt a kiválasztott fal- vagy mennyezeti felületre, majd jelöld ki a két furat helyét. A rögzítési pontok távolsága 60 mm.
Fúrás
Fúrj 6 mm átmérőjű furatokat a kijelölt pontokra. Ügyelj arra, hogy ne sérts meg rejtett vezetéket, csövet vagy más szerkezeti elemet.
Dübelek behelyezése
Helyezd be a dübeleket a furatokba. Szükség esetén óvatosan üsd be őket úgy, hogy síkban illeszkedjenek a felülettel.
Tartókonzol rögzítése
Csavarozd fel a tartókonzolt a felületre. A konzolnak stabilan, billegés nélkül kell tartania a lámpatestet.
Villamos bekötés
Csatlakoztasd a vezetékeket a sorkapocs jelöléseinek megfelelően: a fázisvezető az L, a nullavezető az N kapocsra kerüljön. Védővezető kapocs esetén a PE vezetőt is csatlakoztatni kell.
Lámpatest visszarögzítése
Helyezd vissza a lámpatest talpát a tartókonzolra, majd húzd meg a rögzítőelemeket. A talpnak szorosan kell illeszkednie a szerelési felülethez.
Diffúzor és rögzítőgyűrű felszerelése
Helyezd a spotfejre az alabástrom üveg diffúzort, majd rögzítsd a rögzítőgyűrűvel. A gyűrűt úgy húzd meg, hogy az üveg stabilan álljon, de ne feszüljön túl.
G9 fényforrás behelyezése
Helyezd be a megfelelő G9 LED fényforrást a foglalatba. A fényforrást tiszta, száraz kézzel vagy puha kendővel fogd meg, és ütközésig illeszd a foglalatba.
Áram visszakapcsolása
Kapcsold vissza az érintett áramkört a biztosítónál vagy kismegszakítónál.
Próba és beállítás
Kapcsold be a lámpát, ellenőrizd a működést, majd állítsd be a spotfej irányát. A 1xG9 kivitel talpán lévő kapcsolóval a lámpa helyben is ki- és bekapcsolható.
Villamos bekötés
A bekötésnél a hálózati vezetékeket a sorkapocs jelöléseinek megfelelően kell csatlakoztatni. A fázisvezető az L jelű, a nullavezető az N jelű kapocsra kerül. A védőföld jelölésű csatlakozási pontot a PE vezetővel kell összekötni, ha a lámpatest ilyen kapcsot tartalmaz.
Hálózati feszültség
A lámpatest 220–240 V~ hálózati feszültségre készült. Más feszültségen vagy nem megfelelő hálózati bekötéssel nem használható.
Ellenőrzés használat előtt
- A tartókonzol stabilan rögzül a falhoz vagy mennyezethez.
- A talp megfelelően illeszkedik, és a rögzítőelemek meg vannak húzva.
- A vezetékek nem szorultak be, és nincs látható sérülés a szigetelésen.
- A G9 LED fényforrás teljesítménye legfeljebb 5 W.
- Az üveg diffúzor és a rögzítőgyűrű stabilan a helyén van.
- A spotfej beállítás után nem ütközik falba, mennyezetbe vagy más tárgyba.
Hulladékkezelés
Elkülönített gyűjtés
Az áthúzott kuka jelölés azt jelenti, hogy a lámpatestet élettartama végén nem szabad a háztartási hulladékba dobni. Elektromos és elektronikai hulladékként kell leadni.
A csomagolóanyagokat az anyagjelöléseknek megfelelően, szelektíven kezeld.
Dokumentumadatok
Használati útmutató megjegyzés
Ez az oldal a rendelkezésre álló gyártói dokumentáció tartalmát rendezi magyar nyelvű használati útmutatóvá.
A gyártó előzetes bejelentés nélkül módosíthatja a termék kialakítását, műszaki adatait vagy a dokumentáció tartalmát.
A biztonságos használathoz, szereléshez és karbantartáshoz mindig a termékhez mellékelt, mindenkor érvényes gyártói dokumentáció és a vonatkozó biztonsági előírások az irányadók.
