Osram LED Spot Cup 4xG9 Brushed Nickel – Mennyezeti spotlámpa 4 állítható fejjel, szatén nikkel felülettel, alabástrom üveg búrával, G9 foglalattal
Az OSRAM LED Spot Cup 4xG9 Brushed Nickel akkor jó választás, ha egy letisztult, több irányba állítható spotlámpával szeretnél általános vagy kiemelő beltéri világítást kialakítani. A négy külön állítható fej segít abban, hogy a fényt ne csak egy pontra, hanem a helyiség több részére oszd el.
A szatén nikkel felület és az alabástrom üveg búra visszafogott, időtálló megjelenést ad, ezért folyosón, előszobában, lépcsőházban, nappaliban, hálószobában vagy más beltéri helyiségben is könnyen beilleszthető. A lámpatest G9 foglalatú LED-fényforrásokkal használható, a fényforrásokat külön kell kiválasztani.
Döntés előtt erre figyelj
A csomag nem tartalmaz G9 LED-fényforrásokat. Négy darab G9 LED-lámpát kell hozzá választanod, fejenként legfeljebb 5 W teljesítményig. A lámpatest IP20 védettségű, ezért beltéri használatra való, olyan helyre, ahol nem éri víz vagy fröccsenő víz.

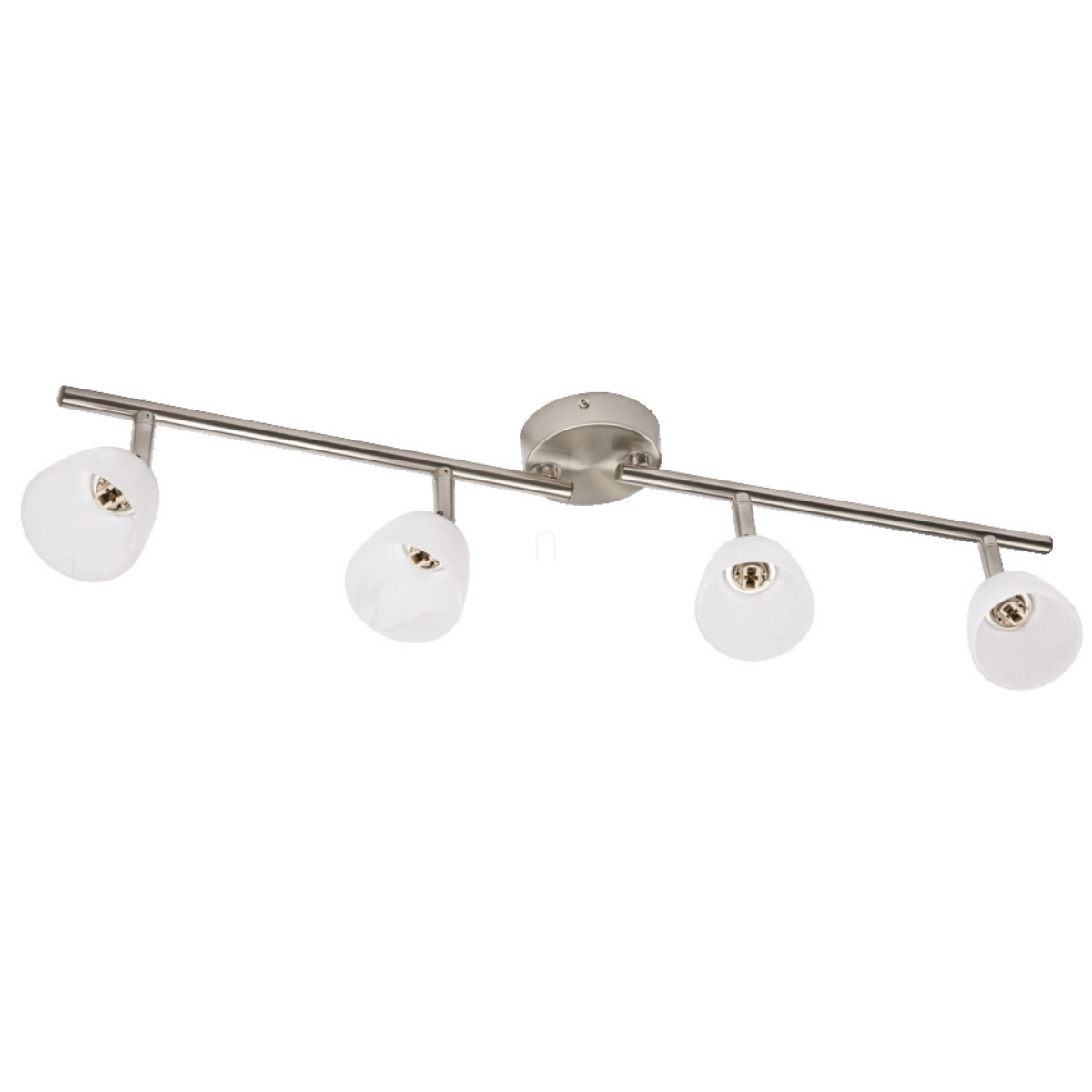

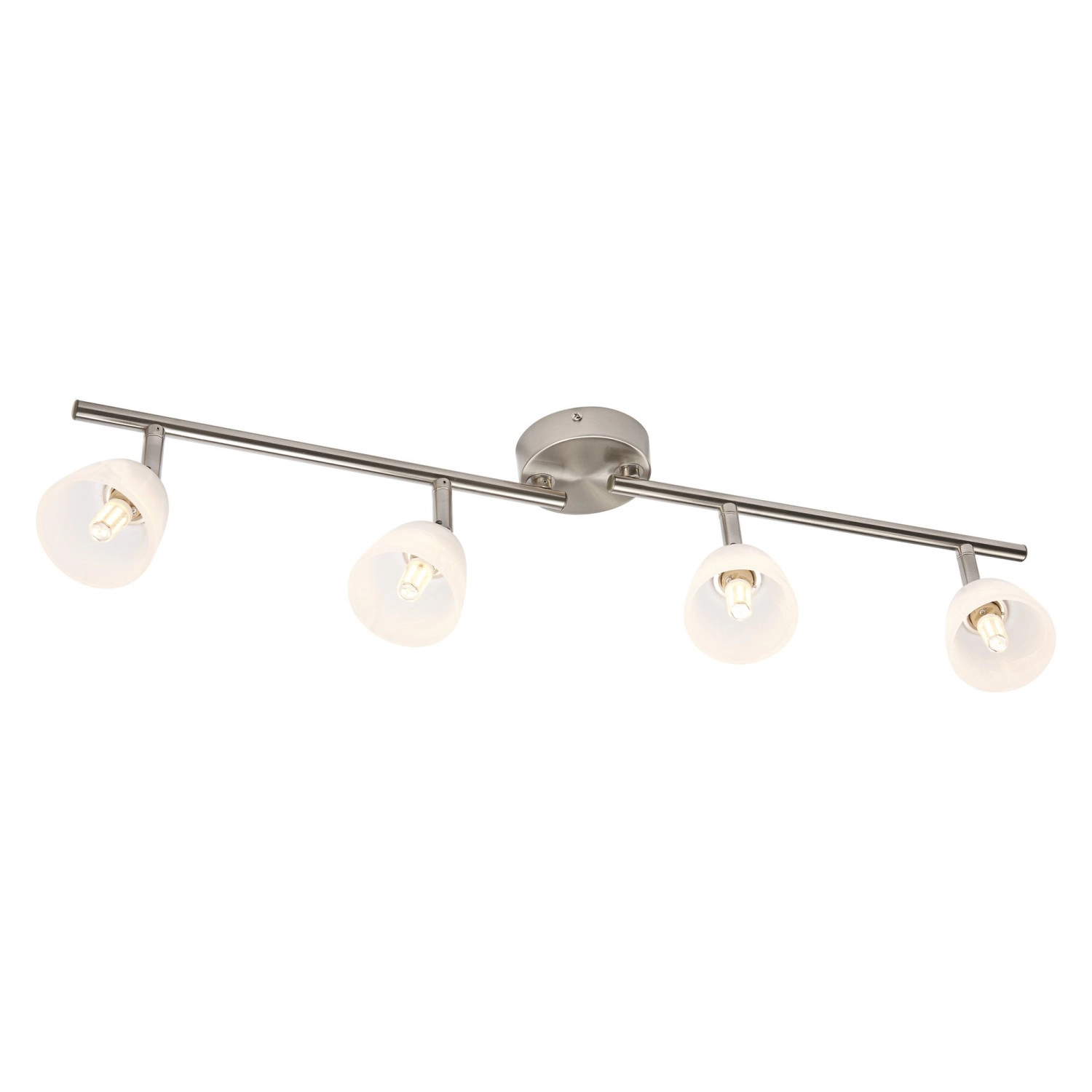

Négy irányítható fej egy hosszú, keskeny lámpatesten

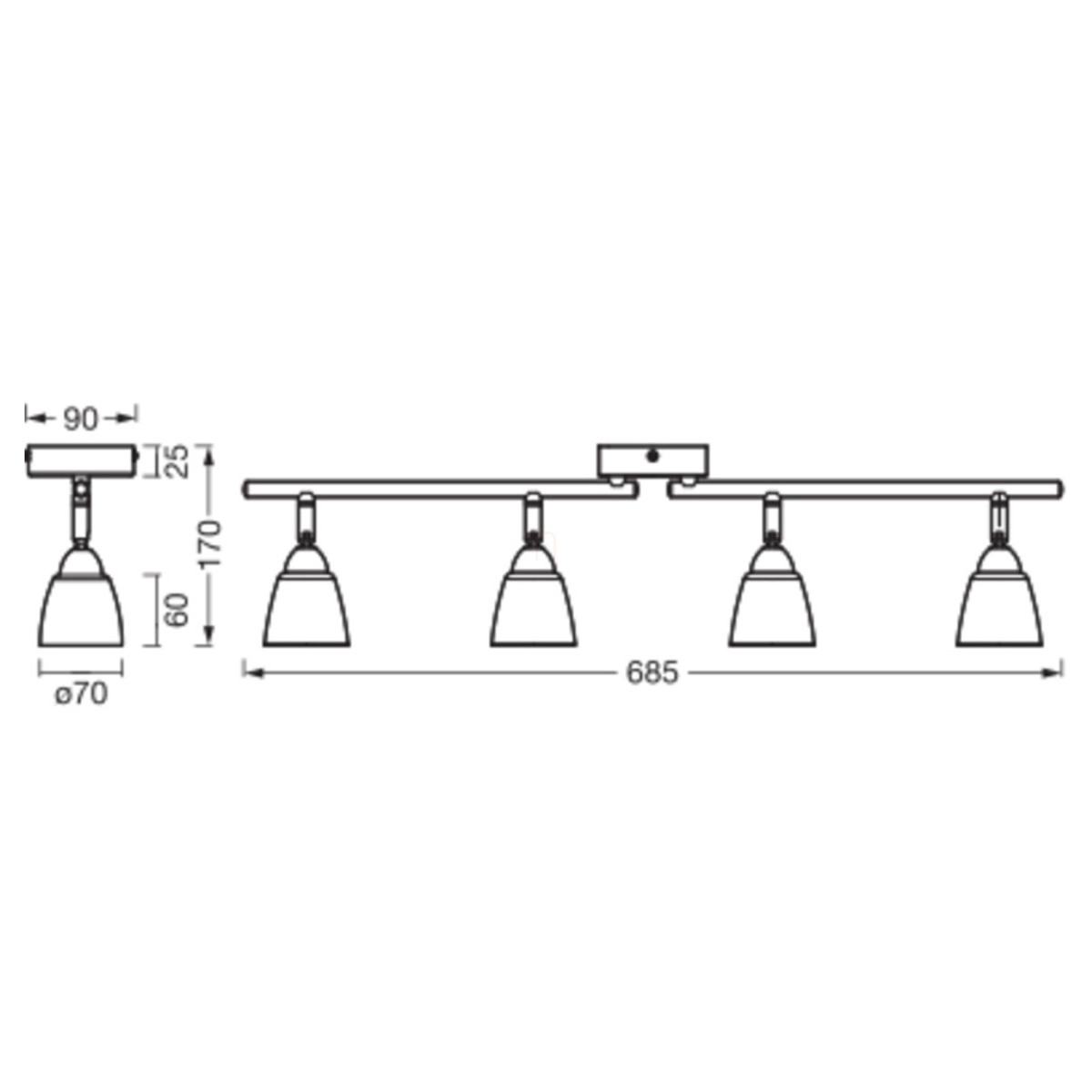

A 685 mm hosszú kialakítás különösen praktikus ott, ahol egyetlen mennyezeti kiállásból szeretnél több irányba fényt adni. A mechanikusan állítható spotfejekkel könnyebben ráirányíthatod a fényt közlekedőre, falrészre, bútorra vagy a helyiség különböző zónáira.
A lámpatest felületre szerelhető, és mennyezeten vagy falon is elhelyezhető. A fém ház szatén nikkel színe modern, de nem hivalkodó; az alabástrom üveg búrák pedig lágyabb megjelenést adnak a spotlámpás kialakításnak.
G9 foglalat: te választod meg a fény karakterét
Mivel a fényforrás nem tartozék, a lámpatest fényerejét és fényhangulatát a külön megvásárolt G9 LED-lámpák határozzák meg. Vásárláskor érdemes a színhőmérsékletet, a fényáramot, a méretet és a dimmelhetőséget is ellenőrizni, hogy a választott fényforrás illeszkedjen a kívánt használati helyzethez.
Teljesítmény és fogyasztás
A lámpatest négy darab G9 LED-fényforrással használható, fejenként legfeljebb 5 W teljesítményig. A tényleges fogyasztást a beépített LED-fényforrások teljesítménye határozza meg.
A legfontosabb előnyök
- Négy állítható spotfej a rugalmas fényirányításhoz.
- Szatén nikkel felület és alabástrom üveg búra a visszafogott, időtálló megjelenéshez.
- G9 foglalat, így a fényforrás fényereje és színhőmérséklete külön választható meg.
- Felületre szerelhető kivitel mennyezeti vagy fali elhelyezéshez.
Villamos biztonság
A lámpatest 220–240 V hálózati feszültségről működik, sorkapcsos bekötésű és I. érintésvédelmi osztályú. A bekötést kizárólag szakképzett személy végezze, feszültségmentesített állapotban; a védővezető folytonos csatlakoztatása ennél a fémházas lámpatestnél különösen fontos.
Megfelelőségi jelölések
A termék CE és UKCA jelöléssel rendelkezik. A lámpatest beltéri használatra készült, IP20 védettségi szinttel.
Hulladékkezelés
A lámpatest elektromos berendezésként szelektív hulladékkezelést igényel. Élettartama végén ne kezeld háztartási hulladékként; add le az erre kijelölt gyűjtőhelyen.
Ha hosszabb, keskeny mennyezeti vagy fali lámpatestet keresel, amelynél nem egyetlen fix fényirányhoz vagy kötve, ez a négypontos OSRAM Spot Cup praktikus megoldás lehet. A jó végeredményhez a megfelelő G9 LED-fényforrás kiválasztása legalább olyan fontos, mint maga a lámpatest.
Részletes műszaki adatok
Azonosítás és fényforrás
Villamos adatok és védelem
Méret, anyag és szerelés
Környezeti és szabványadatok
Kapcsolódó termékek és kiegészítők
Ugyanebben az OSRAM LED Spot Cup G9 családban kisebb, kevesebb spotfejes változatok is megtalálhatók lehetnek:
- LED Spot Cup 1xG9 – EAN: 4058075852402
- LED Spot Cup 2xG9 – EAN: 4058075852426
- LED Spot Cup 3xG9 – EAN: 4058075852440
Az OSRAM röviden
Az OSRAM több mint egy évszázados világítástechnikai örökséggel rendelkező, világszerte ismert márka. Lakossági általános világítási termékeit a LEDVANCE kínálja az OSRAM márkalicenc alapján.
Gyakori kérdések
Tartalmaz fényforrást a lámpatest?
Nem. A lámpatesthez négy darab G9 LED-fényforrást kell külön választani.
Mekkora teljesítményű G9 LED-fényforrás használható hozzá?
Fejenként legfeljebb 5 W-os G9 LED-fényforrás használható. A lámpatest összesen négy fényforrással működik.
Kültérre is felszerelhető?
Nem. Az IP20 védettség és a beltéri alkalmazási terület miatt olyan belső térbe való, ahol nem éri víz vagy fröccsenő víz.
Dimmelhető a lámpatest?
Nem, a lámpatest dimmelhetőségi adata: nem dimmelhető. Ha szabályozható fényt szeretnél, a teljes világítási rendszer megfelelő elemeit külön ellenőrizni kell.
Csak mennyezetre szerelhető?
A szerelési hely fal vagy mennyezet lehet. A rögzítés előtt mindig ellenőrizni kell, hogy a választott felület alkalmas-e a lámpatest biztonságos megtartására.
Ki végezheti a bekötést?
A hálózati bekötést szakképzett személy végezze. A szerelés előtt a hálózatot feszültségmentesíteni kell, és az I. érintésvédelmi osztály miatt a védővezető megfelelő csatlakoztatása kötelező.
Fontos tájékoztatás a termékleírásról
Az Osram LED Spot Cup 4xG9 Brushed Nickel mennyezeti spotlámpa szakmai leírását a Lumenet munkatársai a legnagyobb szakmai odafigyeléssel, szakmai tudásuk megosztásával, a hivatalos OSRAM adatlap és a termékhez kapcsolódó gyártói dokumentáció feldolgozásával készítették annak érdekében, hogy vásárlási döntésed megfontolt legyen és elégedett legyél a megvásárolt termékkel.
Ugyanakkor fenntartjuk a hibázás lehetőségét, hiszen a leggondosabb ellenőrzés mellett is előfordulhat tévedés, illetve az OSRAM előzetes bejelentés nélkül változtathat a termék műszaki paraméterein, kialakításán, tartozékain vagy dokumentációján.
Az Osram LED Spot Cup 4xG9 Brushed Nickel mennyezeti spotlámpa hivatalos adatlapja és használati útmutatója a termékoldalon, a letölthető dokumentumok között található; a használati és szerelési útmutató mindenkor érvényes változata a termék csomagolásában is megtalálható.
Gyártói adatlap
Azonosítás és rendelési adatok
Termékcsalád és funkciók
Fő jellemzők
Villamos adatok
Biztonsági és szerelési megjegyzés
Az elektromos csatlakoztatást szakképzett személynek kell elvégeznie. A termék I érintésvédelmi osztályú, ezért a vezetőképes fém házrészeket folyamatosan a védővezetőhöz kell csatlakoztatni.
A fal- vagy mennyezeti felület szerelési alkalmasságát ellenőrizni kell.
Mechanikai, szerelési és csatlakozási adatok
IP20 védettségi megjegyzés
Az IP20 védettség 12,5 mm-nél nagyobb szilárd idegen testek elleni védelmet jelöl, víz elleni védelmet nem.

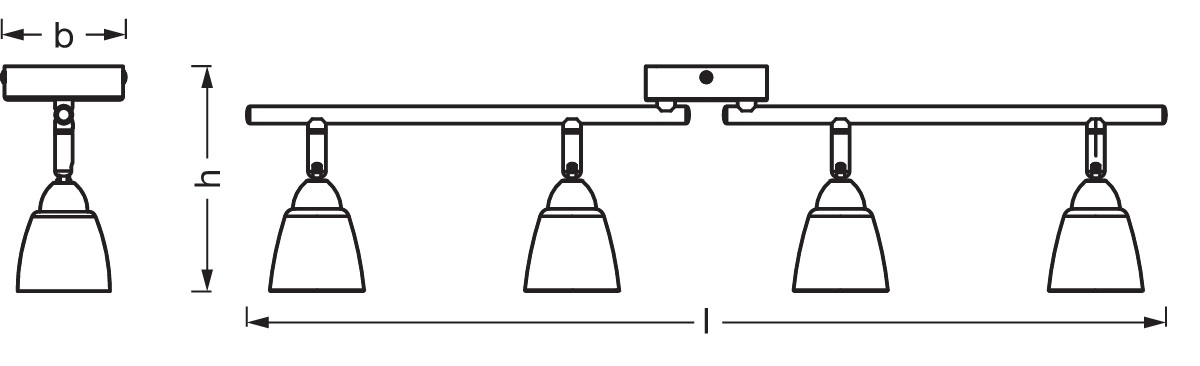

Méretek és tömeg
Környezeti feltételek és élettartam
Szabványok és megfelelőségek
Fenntarthatósági adatok
Hulladékkezelési jelölés
Az áthúzott kerekes kuka jelölés elektromos és elektronikus berendezések elkülönített hulladékkezelésére utal.
Fogyasztói csomagolási adatok
Dokumentumadatok
Adatlap megjegyzés
A műszaki adatok és a termék kialakítása előzetes értesítés nélkül változhat.
A hivatalos gyártói dokumentáció és a termékhez mellékelt használati vagy szerelési útmutató mindenkor irányadó.
Használati útmutató
Az Osram LED Spot Cup 4xG9 mennyezeti spotlámpa négy állítható fejjel szerelt, hálózati feszültségről működő beltéri lámpatest. A lámpatest G9 foglalatú fényforrásokkal használható; a fényforrások nem tartozékok.
Biztonsági tudnivalók
Villamos biztonság
- A szerelés és a bekötés előtt kapcsold le az érintett áramkört a biztosítónál vagy a kismegszakítónál.
- Csak feszültségmentes állapotban dolgozz a lámpatesten és a vezetékeken.
- A lámpatest 220–240 V hálózati feszültséggel, 50/60 Hz frekvencián működik.
- A bekötést villamos szakember végezze, különösen akkor, ha a mennyezeti kiállás, a védővezető vagy a rögzítési alap állapota bizonytalan.
- A lámpatest I. érintésvédelmi osztályú, ezért a védővezetőt kötelező a földelés jelölésű kapocsra csatlakoztatni.
- A rögzítés előtt ellenőrizd a mennyezet vagy fal teherbírását és anyagát.
- Ha a rögzítési felület alkalmassága bizonytalan, kérj szakembertől tanácsot.
- A mellékelt tiplik és csavarok csak megfelelő aljzathoz használhatók; eltérő fal- vagy mennyezetszerkezetnél az aljzathoz illő rögzítőelemet kell választani.
- Ne lépd túl a megengedett fényforrás-teljesítményt: G9 LED fényforrásból foglalatonként legfeljebb 5 W, hagyományos izzóból foglalatonként legfeljebb 20 W használható.
- A fényforrás legnagyobb megengedett mérete 55 × 18 mm.
Rendeltetésszerű használat
A lámpatest általános beltéri világításra szolgál, mennyezetre vagy megfelelő teherbírású felületre rögzítve. A négy spotfej iránya a szerelés után beállítható, így a fény a kívánt területre irányítható.
Beltéri, IP20 kivitel
Az IP20 védettség szilárd idegen testek elleni alapvédelmet jelöl, de víz elleni védelmet nem biztosít. A lámpatestet száraz, beltéri környezetben használd.
Nem megengedett használat
- Ne használd kültéren, párás, fröccsenő víznek kitett vagy nedves helyiségben.
- Ne szereld olyan felületre, amely nem alkalmas a lámpatest tömegének és a használat közbeni terhelésnek a megtartására.
- Ne használd a lámpatestet védővezető csatlakoztatása nélkül.
- Ne használj G9 foglalattól eltérő fényforrást.
- Ne használj a megadottnál nagyobb teljesítményű vagy nagyobb méretű fényforrást.
A 4xG9 változat fő adatai

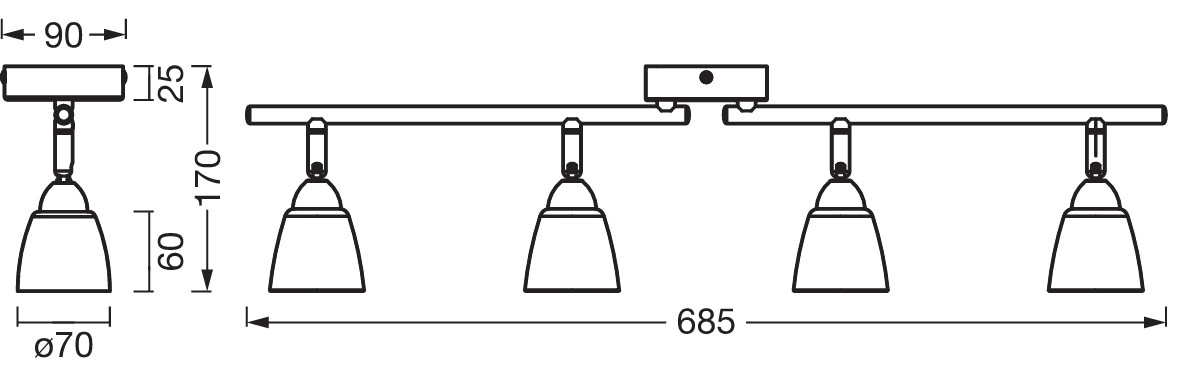

Méretek és tömeg
Tartozékok
A szereléshez a csomagban rögzítőelemek és szerelőkulcs található. A megfelelő rögzítéshez mindig a mennyezet vagy fal anyagához illeszkedő rögzítőelemet használd.
Piktogramok és jelölések értelmezése
Előkészítés szerelés előtt
- Készíts elő csavarhúzót, fúrót és a rögzítési felülethez megfelelő rögzítőelemeket.
- Az érintett áramkört kapcsold le, és ellenőrizd, hogy a vezetékek feszültségmentesek.
- A rögzítési pontok kijelölésekor a furatok közötti távolság 60 mm.
- A szerelés közben ügyelj arra, hogy a vezetékek ne sérüljenek meg, és ne szoruljanak a takaróelem alá.
Szerelési lépések
Áramtalanítás
Kapcsold le az érintett áramkört a biztosítónál vagy a kismegszakítónál. A szerelést csak feszültségmentes állapotban kezdd meg.
A rögzítőkonzol leválasztása
Oldd a takaróelem rögzítőcsavarjait vagy rögzítőanyáit, majd vedd le a rögzítőkonzolt a lámpatestről. A búrákat és rögzítőgyűrűket szerelés előtt távolítsd el, hogy ne sérüljenek.
Furatok kijelölése
Jelöld ki a rögzítőkonzol furatait a mennyezeten vagy falon. A furatok közötti távolság 60 mm. Ellenőrizd, hogy a szerelési felület alkalmas-e a rögzítésre.
Fúrás
Fúrd ki a kijelölt furatokat. A furatméret a jelölés alapján 6 mm.
Tiplik behelyezése
Helyezd be a tipliket a furatokba, majd szükség esetén óvatosan üsd be őket a felület síkjáig.
Rögzítőkonzol felszerelése
Csavarozd fel a rögzítőkonzolt a mennyezetre vagy falra. A konzol stabilan, lötyögés nélkül tartson.
Villamos bekötés
Csatlakoztasd a vezetékeket a kapocshoz: a fázisvezetőt az L jelöléshez, a nullavezetőt az N jelöléshez, a védővezetőt pedig a földelés jelölésű ponthoz.
Lámpatest rögzítése
Helyezd a lámpatest takaróelemét a rögzítőkonzolra, majd húzd meg a rögzítőcsavarokat vagy rögzítőanyákat.
Búrák felszerelése
Tedd fel a búrákat a spotfejekre, majd rögzítsd őket a hozzájuk tartozó gyűrűkkel vagy rögzítőelemekkel.
G9 fényforrások behelyezése
Helyezd be a G9 fényforrásokat. A fényforrások nem tartozékok. A behelyezésnél használj tiszta, száraz kendőt, és ne lépd túl a megengedett teljesítményt és méretet.
Visszakapcsolás
A szerelés befejezése és az ellenőrzés után kapcsold vissza az áramkört.
Spotfejek beállítása
Állítsd be a négy spotfej irányát úgy, hogy a fény a kívánt területre essen.
Villamos bekötés
A lámpatest bekötési pontjain az L, N és földelés jelöléseket a vezetékek funkciójának megfelelően kell használni. A védővezető bekötése ennél a lámpatestnél kötelező.
Ellenőrzés és próba
- Ellenőrizd, hogy a rögzítőkonzol és a lámpatest stabilan áll-e.
- Ellenőrizd, hogy a vezetékek helyesen csatlakoznak-e az L, N és földelés jelölésű kapcsokhoz.
- Ellenőrizd, hogy a búrák és a rögzítőgyűrűk megfelelően a helyükön vannak-e.
- Az áramkör visszakapcsolása után próbáld ki a lámpatest működését a fali kapcsolóval.
- A spotfejek irányát a kívánt megvilágításnak megfelelően állítsd be.
Fényforrás cseréje
Áramkör lekapcsolása
Kapcsold le a lámpatestet ellátó áramkört, mielőtt a fényforráshoz nyúlnál.
Búra vagy rögzítőgyűrű oldása
Távolítsd el az adott spotfej búráját vagy rögzítőgyűrűjét, ha a fényforráshoz csak így férsz hozzá.
G9 fényforrás behelyezése
A G9 fényforrást tiszta, száraz kendővel fogd meg, majd helyezd a foglalatba. Csak a megengedett teljesítményű és méretű fényforrást használd.
Búra visszaszerelése
Rögzítsd vissza a búrát és a rögzítőelemeket, majd ellenőrzés után kapcsold vissza az áramkört.
Hulladékkezelés
Elektromos hulladék elkülönített kezelése
Az áthúzott kuka jelölés azt jelenti, hogy a lámpatestet nem szabad a háztartási hulladék közé dobni.
A csomagolóanyagokat a helyi szelektív hulladékgyűjtési szabályok szerint kezeld.
Dokumentumadatok
Használati útmutató megjegyzés
Ez az oldal a rendelkezésre álló gyártói dokumentáció tartalmát rendezi magyar nyelvű használati útmutatóvá.
A gyártó előzetes bejelentés nélkül módosíthatja a termék kialakítását, műszaki adatait vagy a dokumentáció tartalmát.
A biztonságos használathoz, szereléshez és karbantartáshoz mindig a termékhez mellékelt, mindenkor érvényes gyártói dokumentáció és a vonatkozó biztonsági előírások az irányadók.
