Osram LED Spot Vase mennyezeti spot lámpa 2xG 9 foglalattal

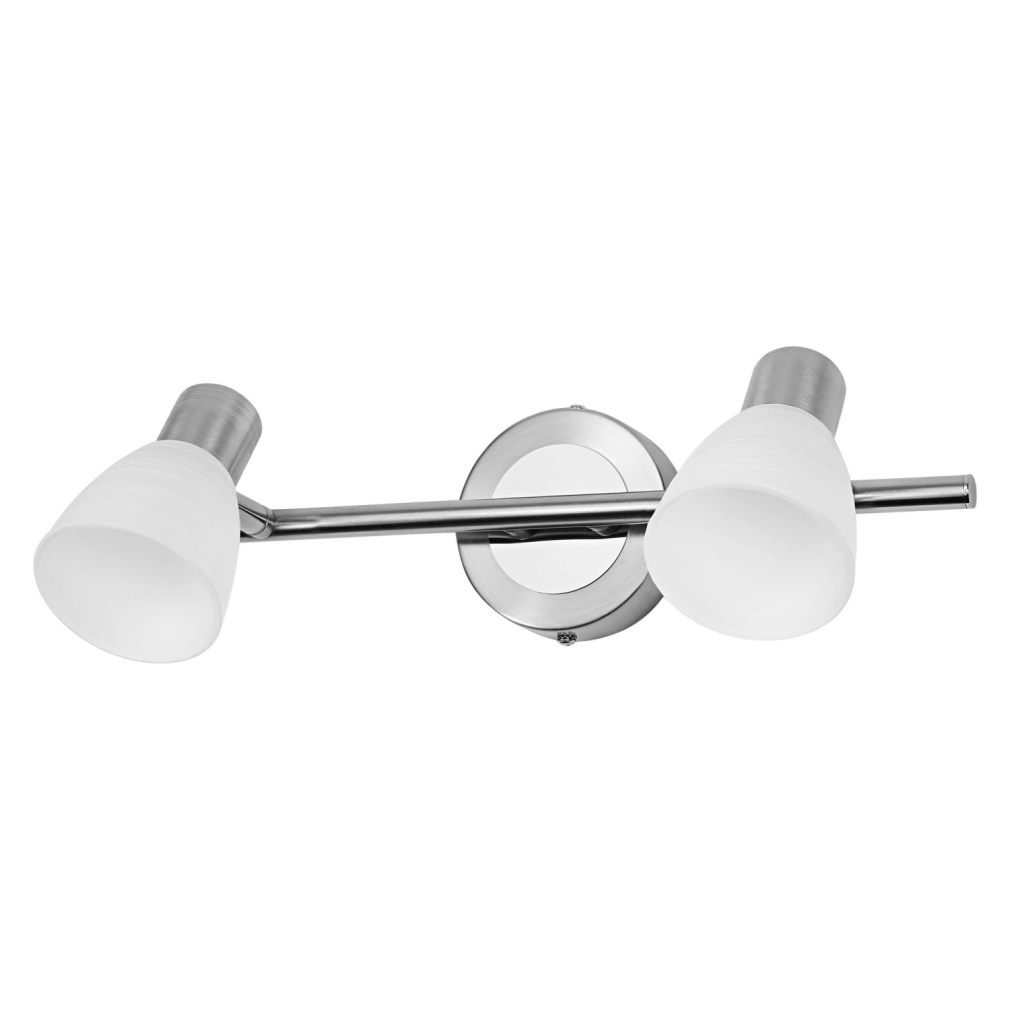

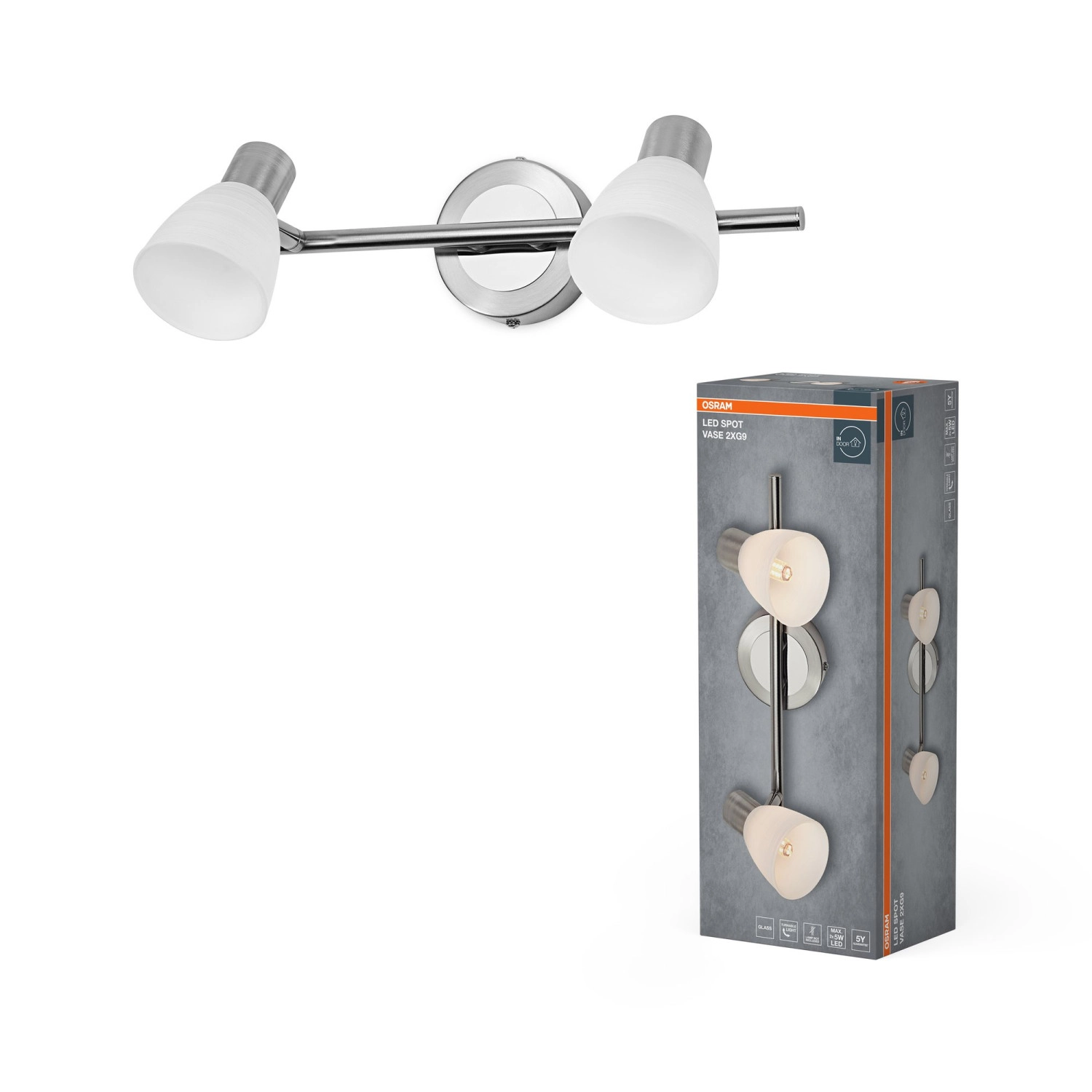

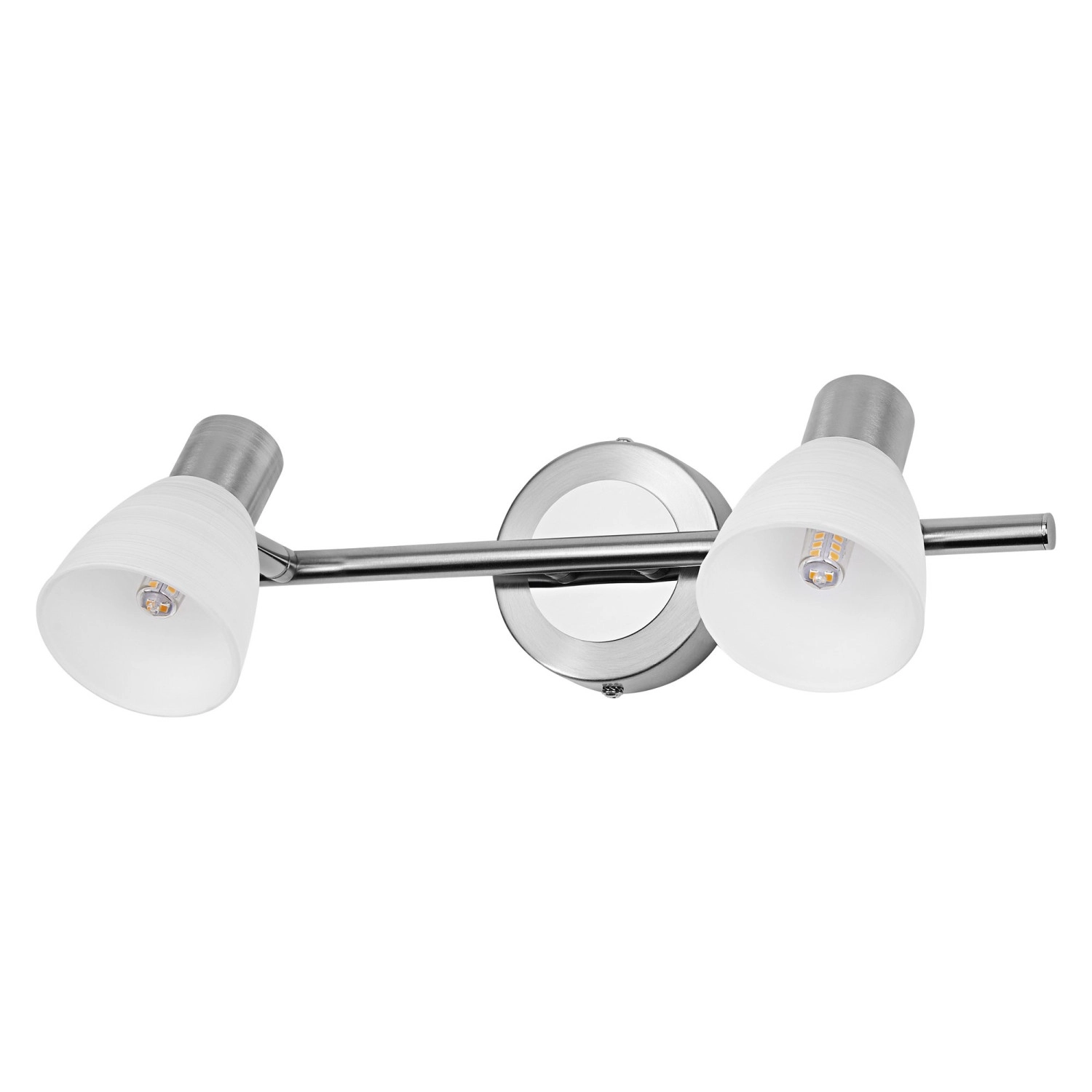

Az Osram LED Spot Vase 2xG9 felületre szerelhető spotlámpa akkor jó választás, ha két irányítható fénypontra van szükséged beltérben, például előszobában, közlekedőben, kisebb helyiségben vagy egy kiemelni kívánt falszakasznál. A szálcsiszolt nikkel és króm hatású acél ház visszafogott, időtálló megjelenést ad, az üveg diffúzor pedig kulturáltabb lámpaképet segít.
A lámpatest 2 darab G9 foglalattal készül, a fényforrások nem tartoznak a csomaghoz. Ez praktikus, mert te választhatod ki a kívánt G9 LED-fényforrásokat, de vásárlás előtt fontos figyelni a foglalatonként legfeljebb 5 W-os LED teljesítményre és arra, hogy a lámpatest nem dimmelhető.
Két állítható spotfej, célzott beltéri fényhez
A két mechanikusan állítható fej segít abban, hogy a fényt ne csak általános irányba kapd, hanem a helyiség adottságaihoz igazítsd. A lámpatest falra és mennyezetre is szerelhető, így rugalmasan illeszthető olyan beltéri pontokra, ahol a fix fényirány kevés lenne.
Miért praktikus ez a spotlámpa?
- Két külön irányítható spotfejjel segíti a célzott megvilágítást.
- Cserélhető G9 LED-fényforrásokkal használható.
- Falra és mennyezetre is felületre szerelhető.
- Szálcsiszolt nikkel és króm színű acél házzal, üveg diffúzorral készül.
Mire figyelj a fényforrás kiválasztásánál?
A lámpatest fényét a külön megvásárolt G9 LED-fényforrások határozzák meg. Ha erősebb, általánosabb fényt szeretnél, nagyobb fényáramú G9 LED-et válassz a megengedett teljesítményhatáron belül; ha inkább visszafogottabb hangulatfény kell, akkor alacsonyabb fényáramú fényforrás is elegendő lehet.
Teljesítmény és fogyasztás
A lámpatest 2 darab G9 foglalatot tartalmaz. Egy foglalatba legfeljebb 5 W-os LED-fényforrás kerülhet, a tényleges fogyasztást pedig a behelyezett fényforrások teljesítménye határozza meg.
Döntés előtti tudnivaló
A csomag nem tartalmaz G9 fényforrást, és a lámpatest nem dimmelhető. IP20 védettsége miatt beltéri, száraz környezetbe való; kültéri vagy nedves környezetbe ne ezt válaszd.
Villamos biztonság
A lámpatest 220–240 V hálózati feszültségről működik, 3 pólusú L, N, PE sorkapcsos bekötéssel. A szerelést és az elektromos csatlakoztatást csak szakképzett személy végezze, feszültségmentesített állapotban; I. érintésvédelmi osztályú termékként a védővezető folytonos csatlakoztatása szükséges.
Megfelelőségi jelölések
A termék jelölései között CE és UKCA megfelelőségi jelölés szerepel.
Hulladékkezelés
Az áthúzott kuka jelölés arra figyelmeztet, hogy a lámpatestet élettartama végén ne a vegyes háztartási hulladék közé dobd, hanem elektromos hulladékként kezeld.
Ha a cél egy egyszerűen irányítható, cserélhető G9 LED-fényforrásokra épülő beltéri spotlámpa, ez a 2 fejes Vase változat jó köztes méret: nem túl nagy, mégis két külön fényirányt ad. A biztos döntéshez a méretet, a bekötési módot, a fényforrások külön megvásárlását és az IP20 beltéri használatot érdemes előre összevetni a tervezett helyszínnel.
Részletes műszaki adatok
Azonosítás és fényforrás
Villamos és szerelési adatok
Méret, anyag és környezeti adatok
Csomagolási adatok
Kapcsolódó termékek és kiegészítők
A LED Spot Vase családban több fejszámú változat is szerepel, így a világítási igényhez 1, 2, 3, 4 vagy 6 spotfejes kivitel választható. Az 1xG9 változat saját be- és kikapcsolóval készül; EAN: 4058075853003.
Ehhez a 2xG9 lámpatesthez külön G9 LED-fényforrásokra is szükséged lesz, mert a fényforrások nem részei a csomagnak.
Az OSRAM röviden
Az OSRAM több mint egy évszázados világítástechnikai örökséggel rendelkező, világszerte ismert márka. Lakossági általános világítási termékeit a LEDVANCE kínálja az OSRAM márkalicenc alapján.
Gyakori kérdések
Tartalmaz fényforrást a csomag?
Nem. A lámpatest 2 darab G9 foglalattal rendelkezik, de a G9 fényforrásokat külön kell megvásárolni.
Milyen teljesítményű G9 LED-fényforrás használható hozzá?
Foglalatonként legfeljebb 5 W-os LED-fényforrás használható. A fényerőt a kiválasztott G9 LED fényárama határozza meg.
Használható kültéren vagy fürdőszobában?
A lámpatest beltéri felhasználásra készült, IP20 védettséggel. Kültéri, nedves vagy fröccsenő víznek kitett helyre nem megfelelő választás.
Dimmelhető ez a spotlámpa?
Nem. A termék nem dimmelhetőként szerepel, ezért fényerőszabályzós kialakításhoz más megoldást érdemes választani.
Ki szerelheti fel a lámpatestet?
Mivel hálózati bekötésű, I. érintésvédelmi osztályú lámpatestről van szó, a felszerelést és a bekötést szakképzett személy végezze, feszültségmentesített állapotban.
Fontos tájékoztatás a termékleírásról
Az Osram LED Spot Vase mennyezeti spot lámpa 2xG 9 foglalattal szakmai leírását a Lumenet munkatársai a legnagyobb szakmai odafigyeléssel, szakmai tudásuk megosztásával, a hivatalos OSRAM adatlap és a termékhez kapcsolódó gyártói dokumentáció feldolgozásával készítették annak érdekében, hogy vásárlási döntésed megfontolt legyen és elégedett legyél a megvásárolt termékkel.
Ugyanakkor fenntartjuk a hibázás lehetőségét, hiszen a leggondosabb ellenőrzés mellett is előfordulhat tévedés, illetve az OSRAM/LEDVANCE előzetes bejelentés nélkül változtathat a termék műszaki paraméterein, kialakításán, tartozékain vagy dokumentációján.
Az Osram LED Spot Vase mennyezeti spot lámpa 2xG 9 foglalattal hivatalos adatlapja és használati útmutatója a termékoldalon, a letölthető dokumentumok között található; a használati és szerelési útmutató mindenkor érvényes változata a termék csomagolásában is megtalálható.
Gyártói adatlap
Azonosítás és rendelési adatok
Termékcsalád és funkciók
Fő jellemzők
Villamos adatok
Biztonsági és szerelési megjegyzés
A villamos csatlakozásokat szakképzett személynek kell elkészítenie. A termék I. érintésvédelmi osztályú, ezért a vezetőképes fém házrészeket folyamatosan csatlakoztatni kell a védővezetőhöz.
A fal vagy mennyezet szerelhetőségét ellenőrizni kell. Bizonytalanság esetén szakember bevonása szükséges.
Mechanikai, szerelési és csatlakozási adatok
IP-védettségi megjegyzés
Az IP20 védettség ujjméretű szilárd idegen testek elleni védelmet jelöl, víz elleni védelmet nem.
Méretek és tömeg
Környezeti feltételek és élettartam
Szabványok és megfelelőségek
Fenntarthatósági adatok
Hulladékkezelési megjegyzés
Az áthúzott kerekes kuka jelölés az elektromos és elektronikus berendezések elkülönített hulladékkezelésére utal.
Fogyasztói csomagolási adatok
Dokumentumadatok
Adatlap megjegyzés
A műszaki adatok és a termék kialakítása előzetes értesítés nélkül változhat.
A hivatalos gyártói dokumentáció és a termékhez mellékelt használati vagy szerelési útmutató mindenkor irányadó.
Használati útmutató
Az Osram LED Spot Vase 2xG9 mennyezeti spot lámpa két darab G9 foglalattal szerelt, hálózati feszültségről működő mennyezeti lámpatest. A fényforrások nem tartoznak a csomaghoz, ezért a használathoz külön G9 LED vagy a megengedett teljesítményhatáron belüli megfelelő fényforrás szükséges.
Biztonsági tudnivalók
Villamos biztonság
- A szerelés megkezdése előtt kapcsold le az érintett áramkört a biztosítónál vagy a kismegszakítónál.
- Csak feszültségmentes állapotban végezz szerelési, bekötési vagy karbantartási műveletet.
- A lámpatest 220–240 V~, 50/60 Hz hálózati feszültségre készült.
- A bekötésnél az L, N és védőföldelés jelölésű kapcsokat a vezetékek funkciójának megfelelően kell csatlakoztatni.
- Ha a hálózati bekötésben, a mennyezet teherbírásában vagy a rögzítés módjában bizonytalan vagy, kérj szakszerű segítséget.
Rögzítési biztonság
A felszerelés előtt ellenőrizd, hogy a mennyezet alkalmas-e a lámpatest biztonságos rögzítésére. A 2xG9 változat tömege 540 g, de a rögzítés biztonságát a mennyezet anyaga, állapota és a választott csavar-dübel kapcsolat határozza meg.
Rendeltetésszerű használat
A lámpatest beltéri, mennyezeti felszerelésre szolgáló spot lámpa, amely két darab G9 foglalatú fényforrással használható. A spotfejek kézzel irányíthatók, így a fény iránya a felszerelés után a megvilágítandó területhez igazítható.
A termék -20 °C és +40 °C közötti környezeti hőmérsékleten használható.
Nem megengedett használat
- Ne használd a lámpatestet a megengedettnél nagyobb teljesítményű fényforrással.
- Ne szereld fel olyan mennyezetre, amelynek teherbírása vagy anyaga nem alkalmas biztonságos rögzítésre.
- Ne végezz bekötést feszültség alatt.
- Ne használd a lámpatestet sérült vezetékkel, sérült foglalattal vagy meglazult rögzítéssel.
- Ne takard le a lámpatestet és a fényforrásokat működés közben.
Műszaki adatok a 2xG9 változathoz

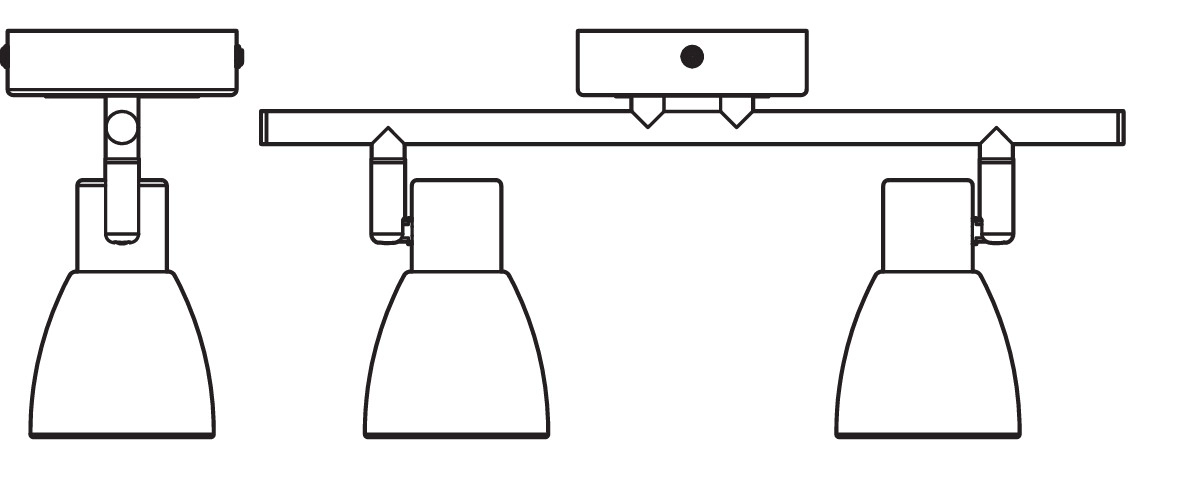

Méretek
Piktogramok és jelölések értelmezése
Szükséges és mellékelt elemek
- A lámpatesthez két G9 fényforrás szükséges, ezek nem részei a csomagnak.
- A 2xG9 változathoz a rögzítéshez szükséges csavarok és dübelek szerepelnek a csomag tartozékai között.
- A felszereléshez a mennyezet anyagának megfelelő fúróra, csavarhúzóra és a villamos bekötéshez alkalmas kéziszerszámokra lehet szükség.
- A rögzítőelemek használhatóságát mindig a mennyezet anyagához kell igazítani.
Előkészítés szerelés előtt
Áramtalanítsd az áramkört
Kapcsold le az érintett áramkört a biztosítónál vagy kismegszakítónál, majd győződj meg róla, hogy a szerelési pont feszültségmentes.
Ellenőrizd a mennyezetet
Vizsgáld meg, hogy a mennyezet alkalmas-e a lámpatest rögzítésére. Bizonytalan teherbírás vagy ismeretlen szerkezet esetén kérj szakembertől tanácsot.
Készítsd elő a rögzítési pontokat
Jelöld ki a tartókonzol csavarhelyeit, majd a mennyezet anyagának megfelelő módon készítsd elő a furatokat és a rögzítést.
Szerelési lépések
Rögzítsd a tartókonzolt
Helyezd fel a mennyezeti tartókonzolt, majd rögzítsd a megfelelő csavarokkal és dübelekkel. A konzolnak stabilan, elmozdulás nélkül kell tartania.
Készítsd elő a vezetékeket
A csatlakoztatáshoz 0,75–1,5 mm² keresztmetszetű vezeték használható. A külső kábelköpenyből 35 mm-t, az egyes vezetőerek végéről 10 mm-t kell lecsupaszítani.
Kösd be a hálózati vezetékeket
Csatlakoztasd a fázisvezetőt az L, a nullavezetőt az N, a védővezetőt pedig a földelés jelölésű kapocshoz. A vezetékeket stabilan, a kapcsok funkciójának megfelelően kell rögzíteni.
Helyezd fel a lámpatestet
Illeszd a lámpatest mennyezeti burkolatát a tartókonzolhoz, majd rögzítsd a burkolatot a csavarokkal. Ügyelj arra, hogy a vezetékek ne szoruljanak meg és ne sérüljenek.
Helyezd be a G9 fényforrásokat
Tegyél egy-egy megfelelő G9 fényforrást a foglalatokba. LED fényforrás esetén a megengedett maximális teljesítmény 5 W foglalatonként.
Állítsd be a spotfejek irányát
A spotfejeket kézzel fordítsd a kívánt irányba. Ne erőltesd túl az állítómechanikát, és ne állítsd a fejeket működés közben felforrósodott fényforrás mellett.
Kapcsold vissza az áramot
A rögzítés, a bekötés és a fényforrások behelyezése után kapcsold vissza az áramkört, majd ellenőrizd a lámpatest működését.
Villamos bekötés
Használat és beállítás
A 2xG9 változat a hozzá tartozó fali kapcsolóról vagy a világítási áramkör kapcsolójáról működtethető. Bekapcsolás után ellenőrizd, hogy mindkét G9 fényforrás megfelelően világít-e.
A spotfejek irányát kézzel lehet beállítani. Beállításkor óvatosan fogd meg a lámpafejet, és csak a mechanikailag megengedett tartományon belül fordítsd el. Ha a lámpa hosszabb ideje működik, a fényforrás és a lámpafej felmelegedhet; ilyenkor várd meg, amíg lehűl.
Ellenőrzés felszerelés után
- Ellenőrizd, hogy a mennyezeti burkolat stabilan illeszkedik-e a tartókonzolhoz.
- Ellenőrizd, hogy a lámpatest nem lötyög és a spotfejek biztonságosan állíthatók.
- Ellenőrizd, hogy a G9 fényforrások megfelelően ülnek-e a foglalatokban.
- Kapcsold be a világítási áramkört, és próbáld ki a működést.
- Rendellenes működés, villogás, melegedés vagy zaj esetén kapcsold le az áramkört, és ellenőriztesd a bekötést.
Fényforráscsere
Kapcsold le a lámpát
Kapcsold le a világítási áramkört, és várd meg, amíg a fényforrás és a lámpafej lehűl.
Távolítsd el a régi fényforrást
Óvatosan húzd ki a G9 fényforrást a foglalatból. Ne csavard és ne feszítsd oldalirányban.
Helyezd be az új G9 fényforrást
Csak megfelelő G9 fényforrást használj. LED fényforrásnál a maximális teljesítmény 5 W, hagyományos fényforrásnál 28 W foglalatonként.
Próbáld ki a működést
Kapcsold vissza a lámpát, és ellenőrizd, hogy a cserélt fényforrás megfelelően világít-e.
Hulladékkezelés
Elkülönített gyűjtés
Az áthúzott kuka jelölés azt jelenti, hogy a lámpatestet nem szabad a vegyes háztartási hulladékba helyezni. Az elektromos és elektronikai hulladékot a helyi előírások szerint, elkülönítetten kell leadni.
A papír alapú csomagolást a helyi szelektív hulladékgyűjtési szabályok szerint kezeld.
Dokumentumadatok
Használati útmutató megjegyzés
Ez az oldal a rendelkezésre álló gyártói dokumentáció tartalmát rendezi magyar nyelvű használati útmutatóvá.
A gyártó előzetes bejelentés nélkül módosíthatja a termék kialakítását, műszaki adatait vagy a dokumentáció tartalmát.
A biztonságos használathoz, szereléshez és karbantartáshoz mindig a termékhez mellékelt, mindenkor érvényes gyártói dokumentáció és a vonatkozó biztonsági előírások az irányadók.
