Osram LED Spot Vase mennyezeti spot lámpa 4xG9 foglalattal

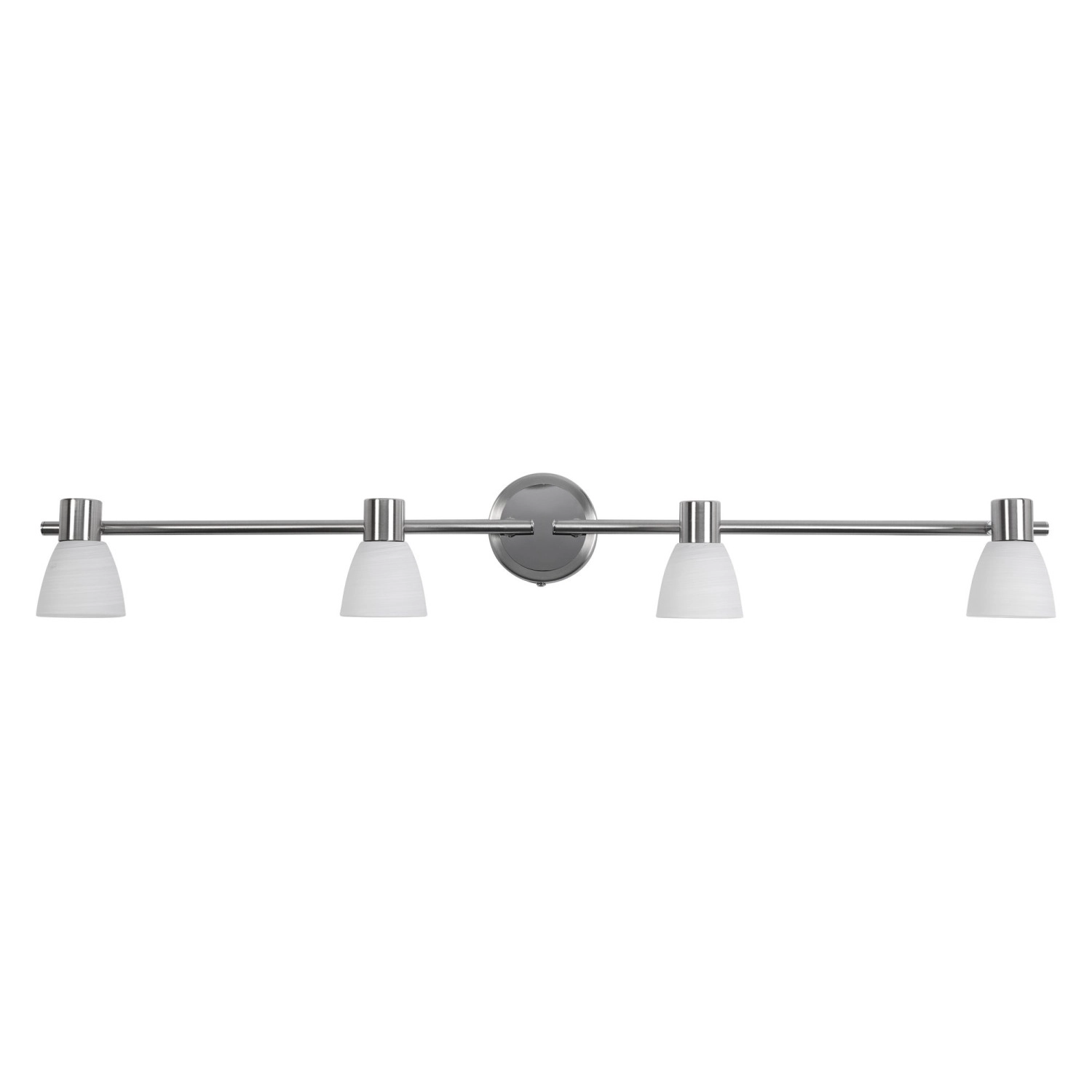

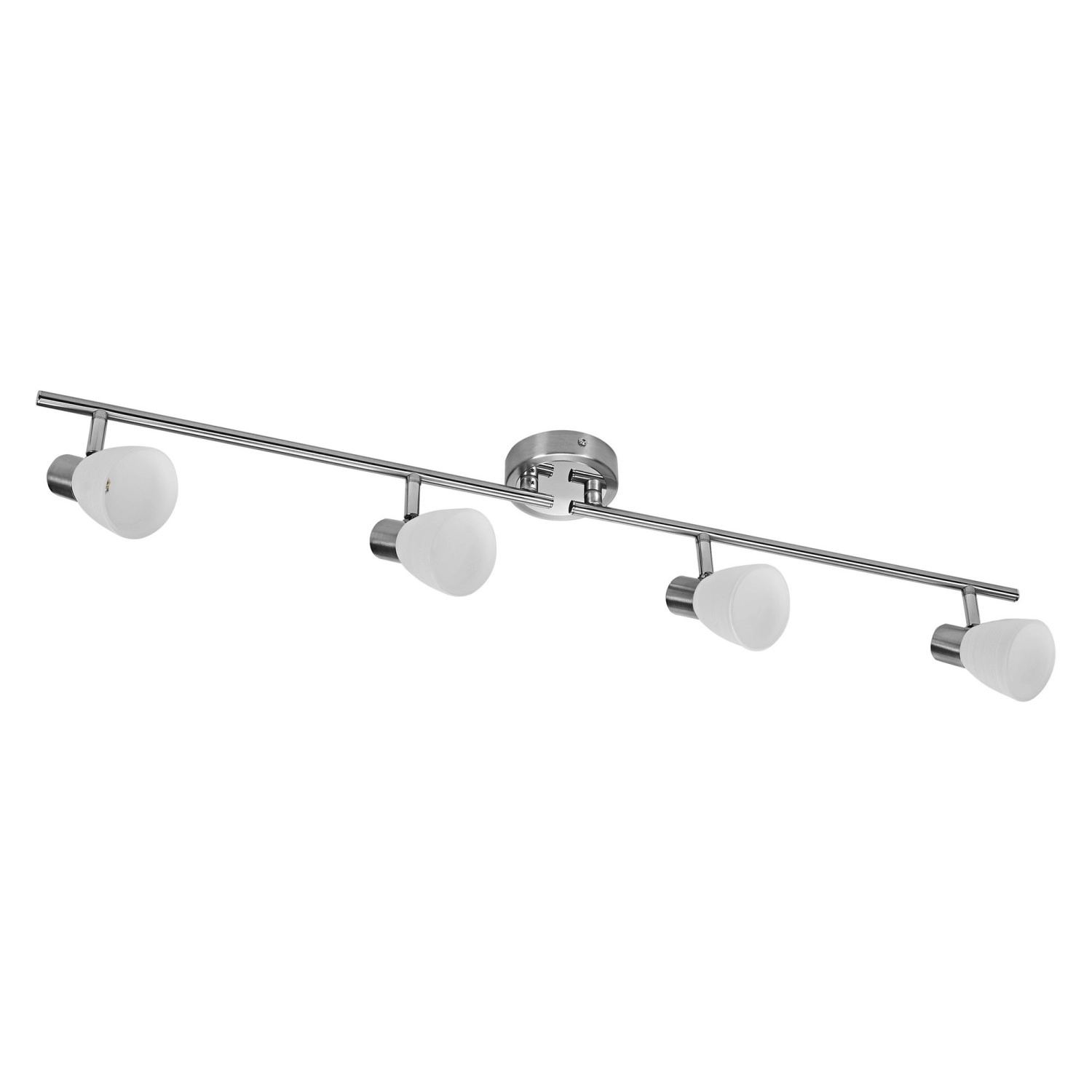

Az OSRAM LED Spot Vase 4xG9 egy felületre szerelhető, négy spotfejes beltéri lámpatest, amelyet akkor érdemes választanod, ha egy hosszú, irányítható fényű spotlámpával szeretnéd megvilágítani a helyiség több pontját. A 908 mm hosszú kialakítás jól használható mennyezeten, a gyártói adatok szerint pedig falra is szerelhető, így rugalmasabb elhelyezést ad, mint egy fix fényirányú lámpatest.
A szálcsiszolt nikkel és króm felület visszafogott, időtálló megjelenést ad, a G9 foglalatokhoz pedig külön választhatsz LED fényforrásokat. Ez különösen praktikus, ha a fényerőt és a fény színhőmérsékletét a helyiség hangulatához vagy funkciójához szeretnéd igazítani.
Fényforrást külön kell választanod
A lámpatest nem tartalmaz G9 fényforrásokat. Négy darab G9 LED lámpára lesz szükséged, foglalatonként legfeljebb 5 W LED teljesítménnyel.
Irányítható spotfény több pontra
A négy mechanikusan állítható fej segít abban, hogy ne csak egy általános fényfoltot kapj, hanem a fényt a helyiség fontosabb részei felé fordíthasd. Így jól beállítható például közlekedő, előszoba, dolgozósarok, konyhai kiegészítő világítás vagy olyan beltéri tér esetén, ahol több irányba szeretnél fényt adni.
Beltéri, felületre szerelhető kialakítás
Az IP20 védettség beltéri alkalmazásra készült lámpatestet jelöl. A termék felületre szerelhető, 3 pólusú sorkapcsos csatlakozással készül, és I. érintésvédelmi osztályú, ezért a védővezető folytonos bekötése a biztonságos használat része.
Teljesítmény: foglalatonként legfeljebb 5 W LED
A lámpatest 4 darab G9 foglalattal rendelkezik, és mindegyik foglalathoz legfeljebb 5 W-os LED fényforrás használható. A tényleges fogyasztást és fényerőt a külön megvásárolt G9 LED lámpák határozzák meg.
Amitől szerethető a mindennapokban
- négy állítható spotfej a rugalmas fényirányításhoz;
- G9 foglalatok, külön választható LED fényforrásokkal;
- szálcsiszolt nikkel és króm színű, acélházas kivitel;
- üveg diffúzoros spotfejek visszafogott megjelenéssel.
Villamos biztonsági tudnivaló
A 220–240 V-os, sorkapcsos bekötésű lámpatest villamos csatlakoztatását szakképzett személy végezze. Szerelés előtt a hálózatot feszültségmentesíteni kell, az I. érintésvédelmi osztály miatt pedig a védővezető megfelelő csatlakoztatása elengedhetetlen.
Szerelési áttekintés
A lámpatest felszerelése előtt érdemes ellenőrizni, hogy a kiválasztott fal- vagy mennyezeti felület alkalmas-e a rögzítésre. Ha ebben bizonytalan vagy, kérj szakmai segítséget.
Áramtalanítás
A szerelést csak feszültségmentesített áramkörön szabad megkezdeni.
Rögzítési felület ellenőrzése
A fal vagy mennyezet teherbírását és szerelhetőségét a felszerelés előtt ellenőrizni kell.
Rögzítés és bekötés
A lámpatest 3 pólusú, L, N és PE csatlakozású sorkapoccsal készül, a bekötést szakképzett személy végezze.
Fényforrások és beállítás
A külön megvásárolt G9 LED fényforrások behelyezése után a spotfejek a kívánt irányba állíthatók.
Megfelelőségi jelölések
A lámpatest CE és UKCA jelöléssel rendelkezik. A terméken szereplő áthúzott kuka jelölés arra figyelmeztet, hogy az elektromos terméket a háztartási hulladéktól elkülönítve kell kezelni.
Ha fontos számodra az irányítható fény, a külön választható G9 LED fényforrás és a letisztult, fémes megjelenés, ez a négypontos OSRAM Spot Vase jó választás lehet beltéri mennyezeti vagy fali kiegészítő világításhoz. A döntésnél a fényforrások külön megvásárlásával és az IP20 beltéri védettséggel mindenképpen számolj.
Részletes műszaki adatok
Alapadatok
Méretek és anyagok
Villamos és szerelési adatok
Megfelelőség és csomagolás
Kapcsolódó termékek és kiegészítők
A LED Spot Vase családban 1, 2, 3, 4 és 6 fejes változatok is szerepelnek, így azonos stílusban kisebb vagy nagyobb fényigényhez is választhatsz lámpatestet.
Nagyobb, több fényirányt adó családtagként a LED Spot Vase 6xG9 változat kapcsolódhat ehhez a kialakításhoz; EAN: 4058075853089.
Az OSRAM röviden
Az OSRAM több mint egy évszázados világítástechnikai örökséggel rendelkező, világszerte ismert márka. Lakossági általános világítási termékeit a LEDVANCE kínálja az OSRAM márkalicenc alapján.
Gyakori kérdések
Tartalmazza a G9 fényforrásokat?
Nem. A lámpatesthez négy darab G9 LED fényforrást külön kell választanod, foglalatonként legfeljebb 5 W teljesítménnyel.
Kültérre is felszerelhető?
A termék beltéri alkalmazásra készült, IP20 védettséggel. Kültéri, párás vagy fröccsenő víznek kitett helyre ne ezt a lámpatestet válaszd.
Falra és mennyezetre is szerelhető?
Igen, a szerelési hely fal vagy mennyezet lehet. Felszerelés előtt ellenőrizni kell, hogy a kiválasztott felület alkalmas-e a lámpatest rögzítésére.
Dimmelhető a lámpatest?
A lámpatest dimmelhetőségi adata: nem. Ha fényerőszabályzós rendszerhez keresel megoldást, külön ellenőrizd a teljes rendszer és a választott G9 LED fényforrások alkalmasságát.
Ki végezheti a bekötést?
A sorkapcsos, 220–240 V-os bekötést szakképzett személy végezze. A szerelést mindig feszültségmentesített áramkörön kell elvégezni.
Fontos tájékoztatás a termékleírásról
Az Osram LED Spot Vase mennyezeti spot lámpa 4xG9 foglalattal szakmai leírását a Lumenet munkatársai a legnagyobb szakmai odafigyeléssel, szakmai tudásuk megosztásával, a hivatalos OSRAM adatlap és a termékhez kapcsolódó gyártói dokumentáció feldolgozásával készítették annak érdekében, hogy vásárlási döntésed megfontolt legyen és elégedett legyél a megvásárolt termékkel.
Ugyanakkor fenntartjuk a hibázás lehetőségét, hiszen a leggondosabb ellenőrzés mellett is előfordulhat tévedés, illetve az OSRAM előzetes bejelentés nélkül változtathat a termék műszaki paraméterein, kialakításán, tartozékain vagy dokumentációján.
Az Osram LED Spot Vase mennyezeti spot lámpa 4xG9 foglalattal hivatalos adatlapja és használati útmutatója a termékoldalon, a letölthető dokumentumok között található; a használati és szerelési útmutató mindenkor érvényes változata a termék csomagolásában is megtalálható.
Gyártói adatlap
Azonosítás és rendelési adatok
Termékcsalád és funkciók
Fő jellemzők
Villamos adatok
Fénytechnikai adatok
Mechanikai, szerelési és csatlakozási adatok
Szerelési és biztonsági feltételek
- A fal vagy mennyezet alkalmasságát szerelés előtt ellenőrizni kell.
- Az elektromos csatlakoztatást szakképzett személy végezheti.
- I. érintésvédelmi osztály esetén a vezetőképes fém házrészeket folyamatosan a védővezetőhöz kell csatlakoztatni.

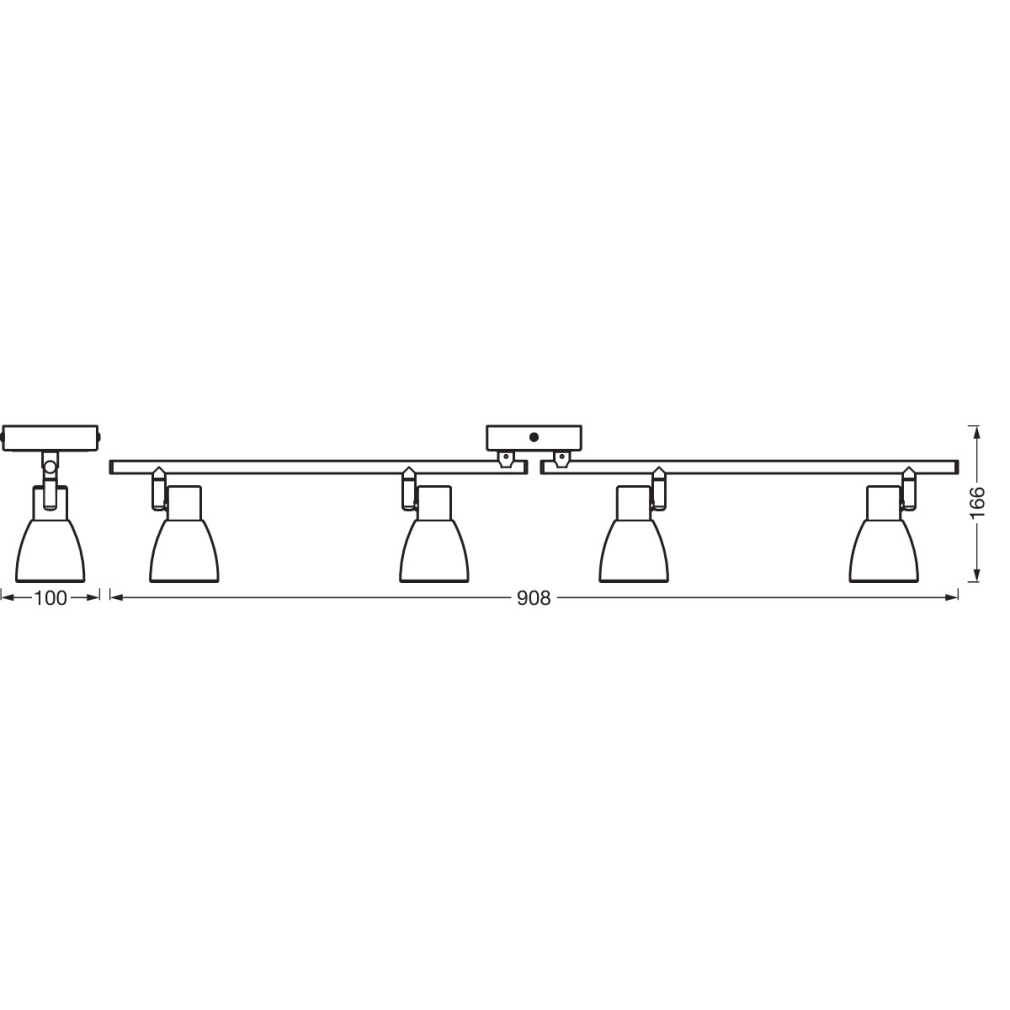

Méretek és tömeg
Környezeti feltételek és élettartam
Szabványok és megfelelőségek
Fogyasztói csomagolási adatok
Dokumentumadatok
Adatlap megjegyzés
A műszaki adatok és a termék kialakítása előzetes értesítés nélkül változhat.
A hivatalos gyártói dokumentáció és a termékhez mellékelt használati vagy szerelési útmutató mindenkor irányadó.
Használati útmutató
Az Osram LED Spot Vase 4xG9 mennyezeti spot lámpa négy darab G9 foglalattal szerelt, hálózati feszültségről működő beltéri lámpatest. A termékhez a fényforrások nem tartoznak, ezért a megengedett teljesítményű és méretű G9 LED vagy hagyományos fényforrásokat külön kell kiválasztani.
Villamos biztonság
A lámpatest 220–240 V hálózati feszültségről működik. Szerelés, bekötés, fényforráscsere vagy karbantartás előtt kapcsold le az érintett áramkört a biztosítónál vagy a kismegszakítónál.
A bekötést csak feszültségmentes állapotban szabad elvégezni. Ha nem vagy biztos a vezetékek azonosításában, a mennyezet teherbírásában vagy a rögzítési mód megfelelőségében, kérj szakszerű segítséget.
Biztonsági tudnivalók
- A szerelés megkezdése előtt ellenőrizd, hogy a mennyezet alkalmas-e a lámpatest biztonságos rögzítésére.
- A rögzítéshez a mennyezet anyagának megfelelő csavart és tiplit kell használni. A nem megfelelő rögzítés a lámpatest leesését okozhatja.
- A lámpatestet csak kikapcsolt, feszültségmentes hálózaton szabad bekötni.
- A vezetékeket a jelöléseknek megfelelően kell csatlakoztatni: fázis, nulla és védővezető.
- A sérült lámpatestet, sérült foglalatot vagy sérült vezetéket nem szabad használni.
- A fényforrásokat csak a hálózat lekapcsolása után helyezd be vagy cseréld.
- A megengedettnél nagyobb teljesítményű vagy méretű fényforrás használata túlmelegedést okozhat.
Rendeltetésszerű használat
A lámpatest beltéri mennyezeti spot világításként használható. A négy állítható spot fej helyi vagy irányított megvilágításhoz alkalmas, a fény iránya a felszerelés után kézzel beállítható.
Fényforrás külön szükséges
A csomag nem tartalmazza a G9 fényforrásokat. A 4 foglalatos kivitelhez négy darab, a műszaki korlátoknak megfelelő G9 fényforrás szükséges.
Nem megengedett használat
- Ne használd kültéren, vizes, erősen párás vagy fröccsenő víznek kitett helyen.
- Ne szereld olyan mennyezetre, amely nem bírja el biztonságosan a lámpatest tömegét és a szerelési terhelést.
- Ne használj 5 W-nál nagyobb teljesítményű LED G9 fényforrást.
- Ne használj 28 W-nál nagyobb teljesítményű hagyományos G9 fényforrást.
- Ne alakítsd át a lámpatestet, a foglalatot vagy a bekötési pontokat.
Műszaki adatok a 4058075853065 azonosítójú változathoz
Piktogramok és jelölések értelmezése
Előkészítés szerelés előtt
- Ellenőrizd, hogy a mennyezet alkalmas-e a 1080 g tömegű lámpatest biztonságos megtartására.
- Készítsd elő a mennyezet anyagához illő rögzítőelemeket, fúrót, csavarhúzót és a villamos bekötéshez szükséges szerszámokat.
- A bekötéshez 0,75–1,5 mm² keresztmetszetű vezetéket kell használni.
- A vezeték blankolási hossza 10 mm, a külső köpeny visszabontási hossza 35 mm.
- A fényforrások behelyezése előtt ellenőrizd, hogy a G9 fényforrások teljesítménye és átmérője megfelel-e a megadott korlátoknak.
Szerelési lépések
Áramtalanítás
Kapcsold le az érintett áramkört a biztosítónál vagy a kismegszakítónál, és csak feszültségmentes állapotban kezdd meg a szerelést.
A mennyezet ellenőrzése
Győződj meg róla, hogy a mennyezet teherbírása és anyaga megfelelő a lámpatest rögzítéséhez. Bizonytalanság esetén kérj szakszerű tanácsot.
Rögzítési pontok kialakítása
Jelöld ki a rögzítőfuratok helyét, fúrd ki a furatokat, majd helyezd be a mennyezethez megfelelő tipliket.
Rögzítőkonzol felszerelése
Rögzítsd a mennyezeti rögzítőkonzolt a csavarokkal úgy, hogy stabilan, elmozdulás nélkül tartson.
Vezetékek előkészítése
A 0,75–1,5 mm² keresztmetszetű vezetékek végét 10 mm hosszan blankold, a kábel külső köpenyét pedig 35 mm hosszan készítsd elő.
Villamos bekötés
Csatlakoztasd a fázisvezetőt az L, a nullavezetőt az N, a védővezetőt pedig a védőföldelés jelű kapocshoz. A vezetékeknek stabilan kell ülniük a kapcsokban.
Lámpatest rögzítése
Illeszd a mennyezeti takaróelemet a rögzítőkonzolhoz, majd rögzítsd a lámpatestet a csavarokkal. A rögzítés után ellenőrizd, hogy a lámpatest nem mozog.
G9 fényforrások behelyezése
Helyezz be négy darab megfelelő G9 fényforrást a foglalatokba. Ne lépd túl a megengedett teljesítmény- és méretkorlátokat.
Spot fejek beállítása
Állítsd a spot fejeket a kívánt irányba. Az irányítást óvatosan végezd, ne feszítsd túl a mozgó részeket.
Visszakapcsolás és próba
A szerelés befejezése és a rögzítés ellenőrzése után kapcsold vissza az áramkört, majd próbáld ki a lámpatestet a fali kapcsolóval.
Villamos bekötési adatok
Ellenőrzés és használat
- Visszakapcsolás előtt ellenőrizd, hogy a mennyezeti takaróelem megfelelően rögzült-e.
- Ellenőrizd, hogy a fényforrások teljesen a G9 foglalatokban ülnek-e.
- Első bekapcsoláskor figyeld meg, hogy mind a négy fényforrás működik-e.
- A spot fejeket a kívánt megvilágítási irányba lehet fordítani. Állításkor ne erőltesd a csuklókat.
- A mindennapi kapcsolás fali kapcsolóval vagy az adott világítási áramkör kapcsolójával történik.
Hulladékkezelés
Elektronikai hulladék elkülönített kezelése
Az áthúzott kuka jelölés azt jelenti, hogy a lámpatestet nem szabad háztartási hulladékként kidobni.
A csomagolóanyagokat és a lámpatestet a helyi szelektív, illetve elektronikai hulladékkezelési szabályok szerint kell leadni.
