Osram LED Spot Vase mennyezeti spot lámpa 6xG9 foglalattal
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Osram LED Spot Vase mennyezeti spot lámpa 6xG9 foglalattal

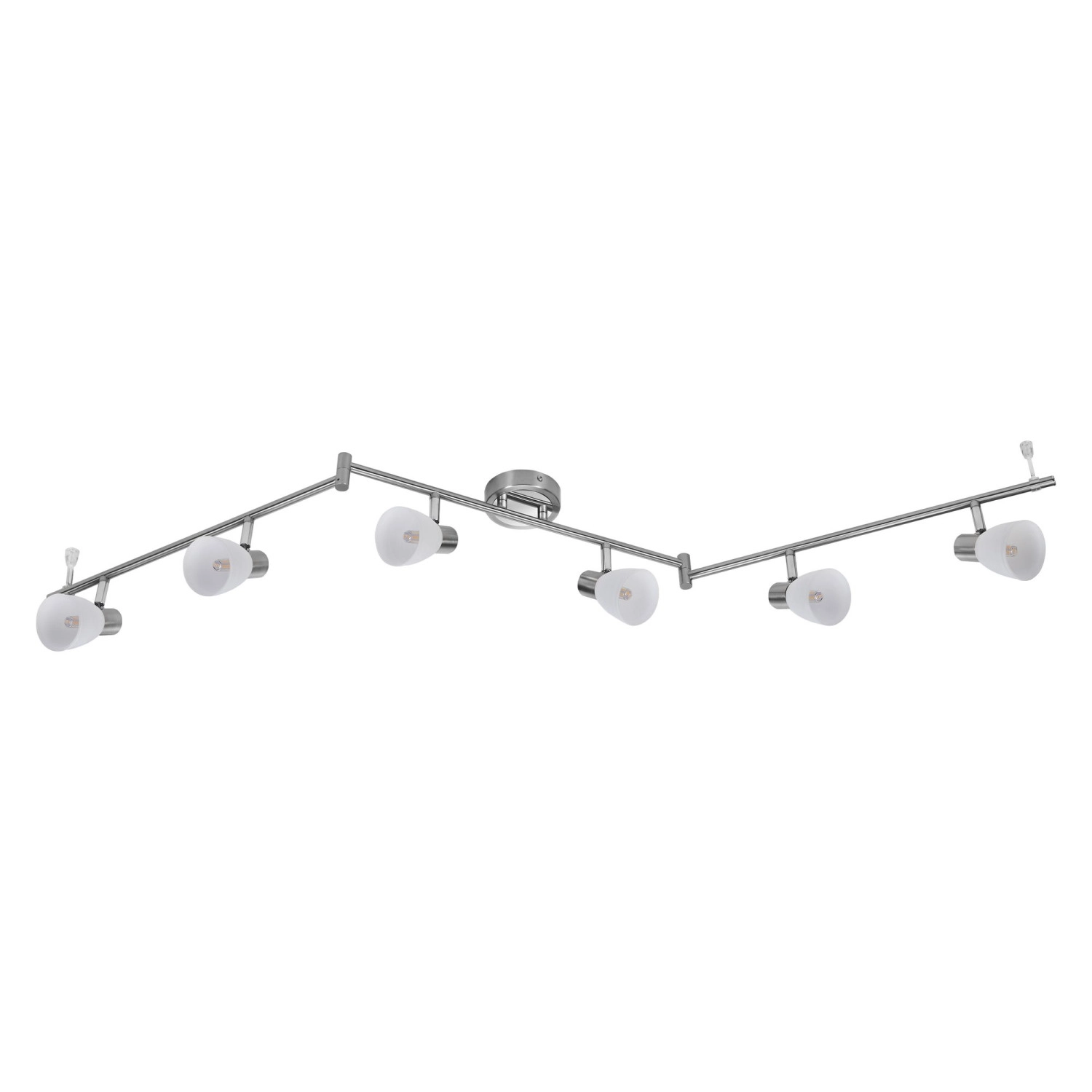

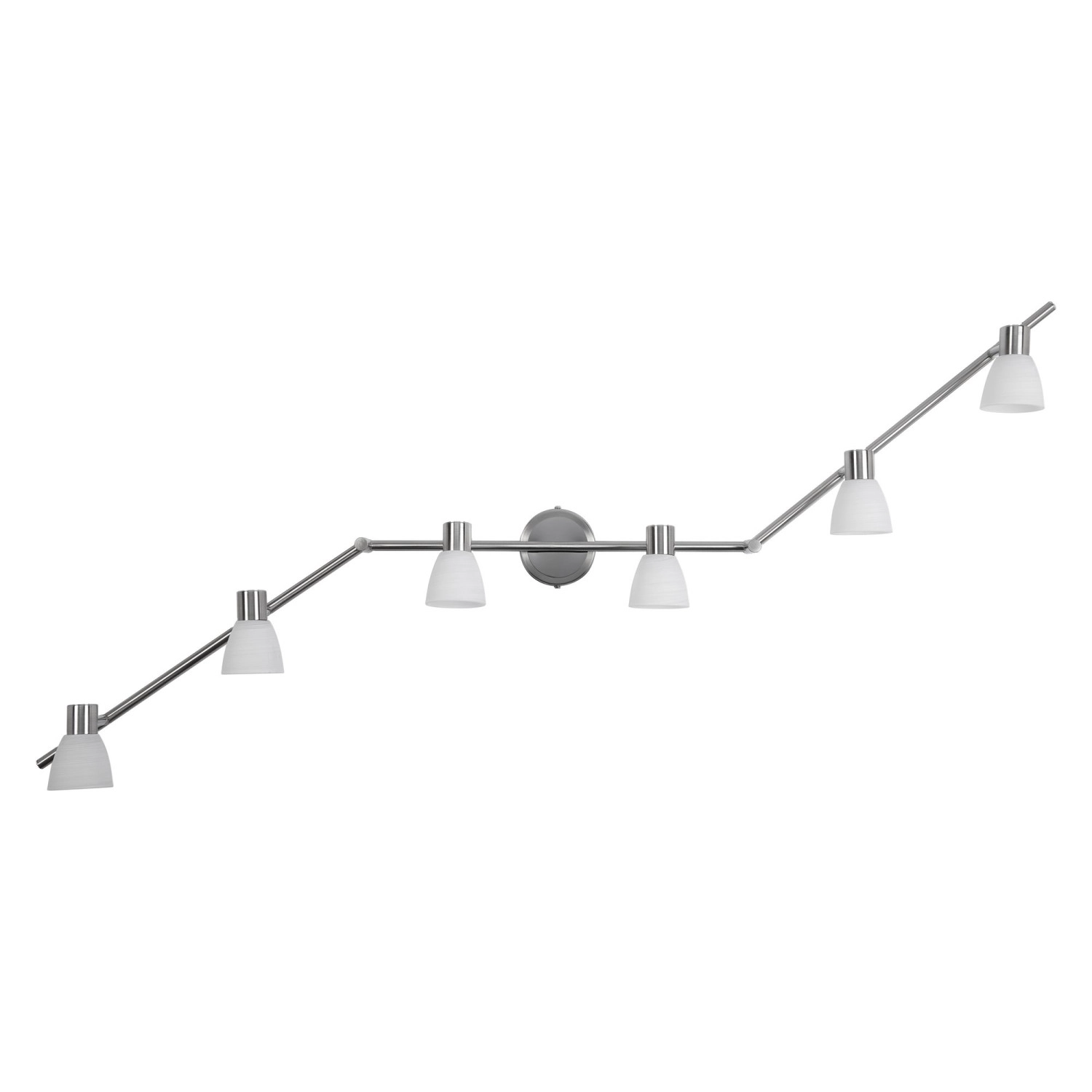

Az Osram LED Spot Vase 6xG9 egy hosszú, felületre szerelhető mennyezeti spot lámpa, amely hat darab G9 foglalattal és állítható spotfejekkel segít irányított fényt adni beltéri terekben. Akkor praktikus választás, ha nem egyetlen központi fénypontra, hanem több irányba beállítható világításra van szükséged.
A szálcsiszolt nikkel és króm felület időtálló, visszafogott megjelenést ad, a G9 foglalatok miatt pedig a fényerőt és a fény színhőmérsékletét a külön választott, kompatibilis LED-lámpákkal tudod az adott helyiséghez igazítani.
Döntés előtt ezt érdemes tudnod
A lámpatest fényforrás nélkül érkezik, ezért 6 darab G9 LED-lámpát külön kell választanod hozzá. A lámpatest beltéri, IP20 védettségű kivitel, és a gyári adatai szerint nem dimmelhető.
Hat irányítható spotfej egy hosszú mennyezeti lámpatesten
A 1504 mm hosszú kialakítás szélesebb terület megvilágítását teszi lehetővé, miközben a spotfejek mechanikusan állíthatók. Így a fény irányát a bútorozáshoz, közlekedési sávhoz vagy a kiemelni kívánt felületekhez tudod igazítani.
A lámpatest szálcsiszolt nikkel és króm színvilága modern, de nem hivalkodó. A fém ház acélból készül, a diffúzor anyaga üveg, így a termék megjelenése jól illik letisztult, fémes részletekkel berendezett belső terekhez.
G9 LED-lámpákkal használható, külön fényforrás választással
A termékben 6 darab G9 foglalat található. Mivel a fényforrás nem tartozék, vásárláskor külön figyelj a kiválasztott G9 LED-lámpák fényáramára, színhőmérsékletére és fizikai méretére. A megengedett LED-teljesítmény foglalatonként legfeljebb 5 W.
Teljesítmény és fényforrásválasztás
A lámpatest foglalatonként legfeljebb 5 W-os G9 LED-lámpával használható. A tényleges fényerőt nem a lámpatest, hanem a külön megvásárolt G9 fényforrások lumenértéke határozza meg.
A termék fő előnyei
- 6 darab állítható spotfej a rugalmas fényirányításhoz.
- G9 foglalatos kialakítás külön választható LED-lámpákkal.
- Szálcsiszolt nikkel és króm felület modern beltéri megjelenéshez.
- Felületre szerelhető mennyezeti kivitel.
Villamos biztonsági figyelmeztetés
A lámpatest 220–240 V-os hálózatról működik, sorkapcsos bekötésű és I. érintésvédelmi osztályú. A szerelést és bekötést feszültségmentesített állapotban, szakképzett személy végezze, a védővezető csatlakoztatásával.
Hulladékkezelési tudnivaló
Az áthúzott kuka jelölés alapján a terméket élettartama végén ne kezeld vegyes háztartási hulladékként. Add le elektromos és elektronikai hulladék gyűjtésére kijelölt átvevőhelyen.
Ha hosszú, több irányba állítható beltéri spotlámpát keresel, és szeretnéd magad kiválasztani hozzá a fényerőt és a fény színét adó G9 LED-lámpákat, ez a 6 foglalatos Osram Spot Vase jól tervezhető megoldás lehet.
Részletes műszaki adatok
Kapcsolódó termékek és kiegészítők
A LED Spot Vase család kisebb, 1, 2, 3 és 4 fejes változatban is létezik, ha rövidebb lámpatestet keresel. A közeli alternatívát jelentő 4xG9 változat EAN-kódja: 4058075853065.
A 6xG9 kivitelhez 6 darab megfelelő méretű, legfeljebb 5 W-os G9 LED-fényforrásra lesz szükséged; ezek nem tartoznak a lámpatest csomagjához.
Az OSRAM röviden
Az OSRAM több mint egy évszázados világítástechnikai örökséggel rendelkező, világszerte ismert márka. Lakossági általános világítási termékeit a LEDVANCE kínálja az OSRAM márkalicenc alapján.
Gyakori kérdések
Tartalmaz fényforrásokat a csomag?
Nem. A lámpatest fényforrás nélkül érkezik, ezért 6 darab G9 LED-lámpát külön kell beszerezned hozzá.
Milyen G9 LED-lámpát válasszak hozzá?
Foglalatonként legfeljebb 5 W-os G9 LED-fényforrás használható. A választásnál a lumenértéket, a színhőmérsékletet és a fényforrás fizikai méretét is ellenőrizd.
Használható kültéren vagy fürdőszobában?
A termék beltéri használatra készült, IP20 védettségű. Közvetlen nedvességnek, fröccsenő víznek vagy kültéri időjárási hatásnak kitett helyre nem megfelelő.
Dimmelhető a lámpatest?
Nem, a lámpatest gyári adatai szerint nem dimmelhető. Ha szabályozható világítást szeretnél, ezt a rendszer tervezésekor külön vedd figyelembe.
Ki szerelheti fel a lámpatestet?
A 220–240 V-os, védővezetős sorkapcsos bekötés miatt a felszerelést és a villamos csatlakoztatást szakképzett személy végezze.
Mekkora helyet foglal a mennyezeten?

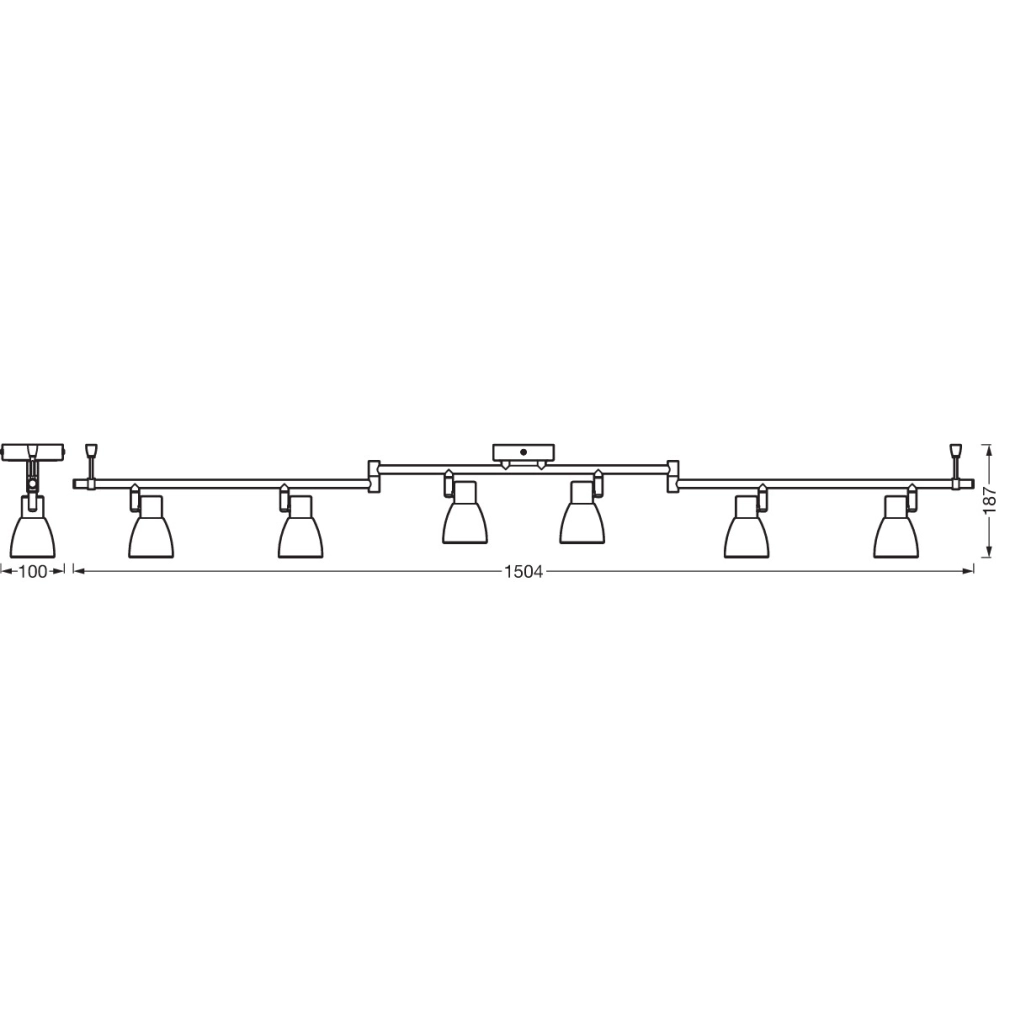

A 6 fejes változat mérete 1504 × 100 × 187 mm, ezért vásárlás előtt érdemes ellenőrizni, hogy a kiválasztott mennyezeti felületen arányosan elfér-e.
Fontos tájékoztatás a termékleírásról
Az Osram LED Spot Vase mennyezeti spot lámpa 6xG9 foglalattal szakmai leírását a Lumenet munkatársai a legnagyobb szakmai odafigyeléssel, szakmai tudásuk megosztásával, a hivatalos OSRAM adatlap és a termékhez kapcsolódó gyártói dokumentáció feldolgozásával készítették annak érdekében, hogy vásárlási döntésed megfontolt legyen és elégedett legyél a megvásárolt termékkel.
Ugyanakkor fenntartjuk a hibázás lehetőségét, hiszen a leggondosabb ellenőrzés mellett is előfordulhat tévedés, illetve az OSRAM előzetes bejelentés nélkül változtathat a termék műszaki paraméterein, kialakításán, tartozékain vagy dokumentációján.
Az Osram LED Spot Vase mennyezeti spot lámpa 6xG9 foglalattal hivatalos adatlapja és használati útmutatója a termékoldalon, a letölthető dokumentumok között található; a használati és szerelési útmutató mindenkor érvényes változata a termék csomagolásában is megtalálható.
Gyártói adatlap
Azonosítás és rendelési adatok
Termékcsalád és funkciók
Fő jellemzők
Villamos adatok
Biztonsági és szerelési figyelmeztetés
A fal- vagy mennyezetszerkezet alkalmasságát ellenőrizni kell. Bizonytalanság esetén szakszerű ellenőrzés szükséges.
Az elektromos csatlakoztatást szakképzett személynek kell elvégeznie. A termék I. érintésvédelmi osztályú, ezért a feszültség alá kerülhető vezetőképes fém házrészeket folyamatosan a védővezetőhöz kell csatlakoztatni.
Áramütés veszélye.
Mechanikai, szerelési és csatlakozási adatok
Műszaki megjegyzés
Az IP20 védettség beltéri, száraz környezetre vonatkozó alap védettségi szintet jelöl; víz elleni védelmet nem ad.
Méretek és tömeg
Környezeti feltételek és élettartam
Szabványok és megfelelőségek
Fenntarthatósági adatok
Környezeti / hulladékkezelési megjegyzés
Az áthúzott kerekes kuka jelölés az elektromos és elektronikus berendezések elkülönített hulladékkezelésére utal.
Fogyasztói csomagolási adatok
Dokumentumadatok
Adatlap megjegyzés
A műszaki adatok és a termék kialakítása előzetes értesítés nélkül változhat.
A hivatalos gyártói dokumentáció és a termékhez mellékelt használati vagy szerelési útmutató mindenkor irányadó.
Használati útmutató
Az Osram LED Spot Vase 6xG9 mennyezeti spot lámpa hat darab G9 foglalattal szerelt, hálózati feszültségről működő beltéri lámpatest. A fényforrások nem tartoznak a csomaghoz, ezért a felszerelés után külön kell behelyezni a megfelelő G9 lámpákat.
Villamos biztonság
A lámpatest 220–240 V~ hálózati feszültségről működik. A szerelés, bekötés, fényforráscsere vagy karbantartás előtt kapcsold le az érintett áramkört a biztosítónál vagy a kismegszakítónál.
Csak feszültségmentes állapotban dolgozz. Ha nem vagy biztos a bekötésben, a mennyezet teherbírásában vagy a rögzítés módjában, kérj szakképzett segítséget.
Biztonsági tudnivalók
- A felszerelés előtt ellenőrizd, hogy a mennyezet alkalmas-e a lámpatest biztonságos rögzítésére.
- A 6xG9 kivitel tömege 1620 g, ezért a rögzítési pontokat stabil, teherbíró felületbe kell kialakítani.
- A furatok készítése előtt győződj meg róla, hogy a fúrás helyén nincs rejtett elektromos vezeték, csővezeték vagy más sérülékeny épületszerkezeti elem.
- A lámpatestet csak a megadott hálózati feszültségen használd: 220–240 V~, 50/60 Hz.
- A vezetékbekötésnél a védővezetőt a földelés jelölésű kapocshoz kell csatlakoztatni.
- Ne használj sérült lámpatestet, sérült foglalatot, sérült vezetéket vagy megrepedt szerelési elemet.
- A fényforrások behelyezésekor tartsd be a G9 foglalatra és a megengedett teljesítményre vonatkozó korlátozásokat.
- A fényforrásokat csak kikapcsolt és lehűlt állapotban cseréld.
Rendeltetésszerű használat
A LED Spot Vase 6xG9 mennyezeti spot lámpa beltéri világítási célra készült. A lámpatest hat darab G9 foglalattal rendelkezik, és irányítható spotfejekkel használható. A felszerelés mennyezetre történik, megfelelő teherbírású felületre, a mellékelt vagy a szerelési felülethez megfelelő rögzítőelemekkel.
Fényforrás külön szükséges
A csomag nem tartalmazza a G9 fényforrásokat. A lámpatestbe legfeljebb 5 W-os LED G9 fényforrás vagy legfeljebb 28 W-os hagyományos G9 fényforrás helyezhető foglalatonként.
Nem megengedett használat
- Ne szereld fel olyan mennyezetre, amely nem bírja el biztonságosan a lámpatestet és a szerelési terhelést.
- Ne használd kültéren, nedves vagy fröccsenő víznek kitett helyen, ha a környezet nem felel meg a lámpatest beltéri használati jelölésének.
- Ne használj a megengedettnél nagyobb teljesítményű G9 fényforrást.
- Ne szereld fel védővezető bekötése nélkül.
- Ne végezz bekötést vagy fényforráscserét bekapcsolt áramkör mellett.
Fő műszaki adatok a 6xG9 kivitelhez
Piktogramok és jelölések értelmezése
A csomag tartalma és szerelési elemek
Előkészítés
- Válaszd ki a felszerelési helyet úgy, hogy a lámpatest teljes hossza, a spotfejek állíthatósága és a biztonságos rögzítés is biztosított legyen.
- Kapcsold le az érintett áramkört, és ellenőrizd a feszültségmentes állapotot.
- Ellenőrizd a mennyezet alkalmasságát és teherbírását.
- Készítsd elő a rögzítőelemeket, a szerszámokat és a G9 fényforrásokat.
- A csatlakozó vezetékhez 0,75–1,5 mm² keresztmetszetű vezetéket használj.
- A bekötéshez a külső kábelszigetelést 35 mm hosszan, az egyes vezetőereket 10 mm hosszan kell előkészíteni.
Szerelési lépések
Áramtalaníts
Kapcsold le az érintett áramkört a biztosítónál vagy a kismegszakítónál. A szerelést csak feszültségmentes állapotban kezdd meg.
Jelöld ki és készítsd elő a rögzítési pontokat
Ellenőrizd a mennyezet alkalmasságát, jelöld ki a furatok helyét, majd készítsd el a furatokat. Helyezd be a tipliket, és készítsd elő a rögzítőcsavarokat.
Rögzítsd a kiegészítő tartópontokat
A 6xG9 kivitel hosszú sínje miatt a szélső tartópontokat is rögzíteni kell. Csavarral és tiplivel rögzítsd a mennyezeti tartóelemeket, majd pattintsd vagy illeszd a sín megfelelő részét a tartókba, amíg stabilan a helyére kerül.
Kösd be a vezetékeket
Készítsd elő a vezetékeket 35 mm köpenyeltávolítással és 10 mm érblankolással. A 0,75–1,5 mm² keresztmetszetű vezetőket az L, N és földelés jelölésű kapcsokba a funkciójuknak megfelelően csatlakoztasd.
Rögzítsd a mennyezeti takaróelemet
Helyezd a lámpatest mennyezeti részét a szerelőkonzolra, majd rögzítsd a takaróelemet a rögzítőcsavarral. Ügyelj arra, hogy a vezetékek ne szoruljanak meg.
Helyezd be a G9 fényforrásokat
A hat G9 fényforrást óvatosan, egyenesen told be a foglalatokba. Ne lépd túl az 5 W-os LED vagy a 28 W-os hagyományos teljesítményhatárt foglalatonként.
Állítsd be a spotfejek irányát
A spotfejeket kézzel állítsd a kívánt irányba. Az állítást óvatosan végezd, ne erőltesd túl a csuklópontokat.
Kapcsold vissza az áramot és próbáld ki
A szerelés befejezése után kapcsold vissza az áramkört, majd ellenőrizd, hogy mind a hat fényforrás működik-e, és a lámpatest stabilan rögzített-e.
Villamos bekötés
Beállítás és használat
A lámpatest világítása a helyiség kapcsolójával vagy az érintett világítási áramkör vezérlésével kapcsolható. A spotfejek irányát a felszerelés után kézzel beállíthatod, így a fényt a kívánt területre irányíthatod.
- A spotfejek mozgatásakor ne a fényforrást fogd meg, hanem a lámpatest fejének külső részét.
- Ha a lámpa hosszabb használat után meleg, hagyd lehűlni, mielőtt fényforrást cserélnél vagy állítanál rajta.
- Ha valamelyik G9 fényforrás nem világít, áramtalanítás után ellenőrizd, hogy megfelelően ül-e a foglalatban.
Ellenőrzés felszerelés után
- Ellenőrizd, hogy a mennyezeti takaróelem szorosan illeszkedik-e, és a rögzítőcsavarok meg vannak-e húzva.
- Ellenőrizd a hosszú sín szélső tartópontjait is; a lámpatest nem lóghat, nem billeghet.
- Ellenőrizd, hogy a vezetékek nem láthatók és nem szorultak meg a takaróelem alatt.
- Kapcsolás után ellenőrizd mind a hat G9 fényforrás működését.
Hulladékkezelés
Elektromos hulladék és csomagolás
Az áthúzott kuka jelölés azt jelenti, hogy a lámpatestet élettartama végén nem szabad a vegyes háztartási hulladékba helyezni. Add le elektromos és elektronikai hulladék gyűjtésére kijelölt átvevőhelyen.
A PAP 22 jelölésű papírcsomagolást a helyi hulladékgyűjtési szabályok szerint szelektíven kezeld.
Dokumentumadatok
Használati útmutató megjegyzés
Ez az oldal a rendelkezésre álló gyártói dokumentáció tartalmát rendezi magyar nyelvű használati útmutatóvá.
A gyártó előzetes bejelentés nélkül módosíthatja a termék kialakítását, műszaki adatait vagy a dokumentáció tartalmát.
A biztonságos használathoz, szereléshez és karbantartáshoz mindig a termékhez mellékelt, mindenkor érvényes gyártói dokumentáció és a vonatkozó biztonsági előírások az irányadók.
