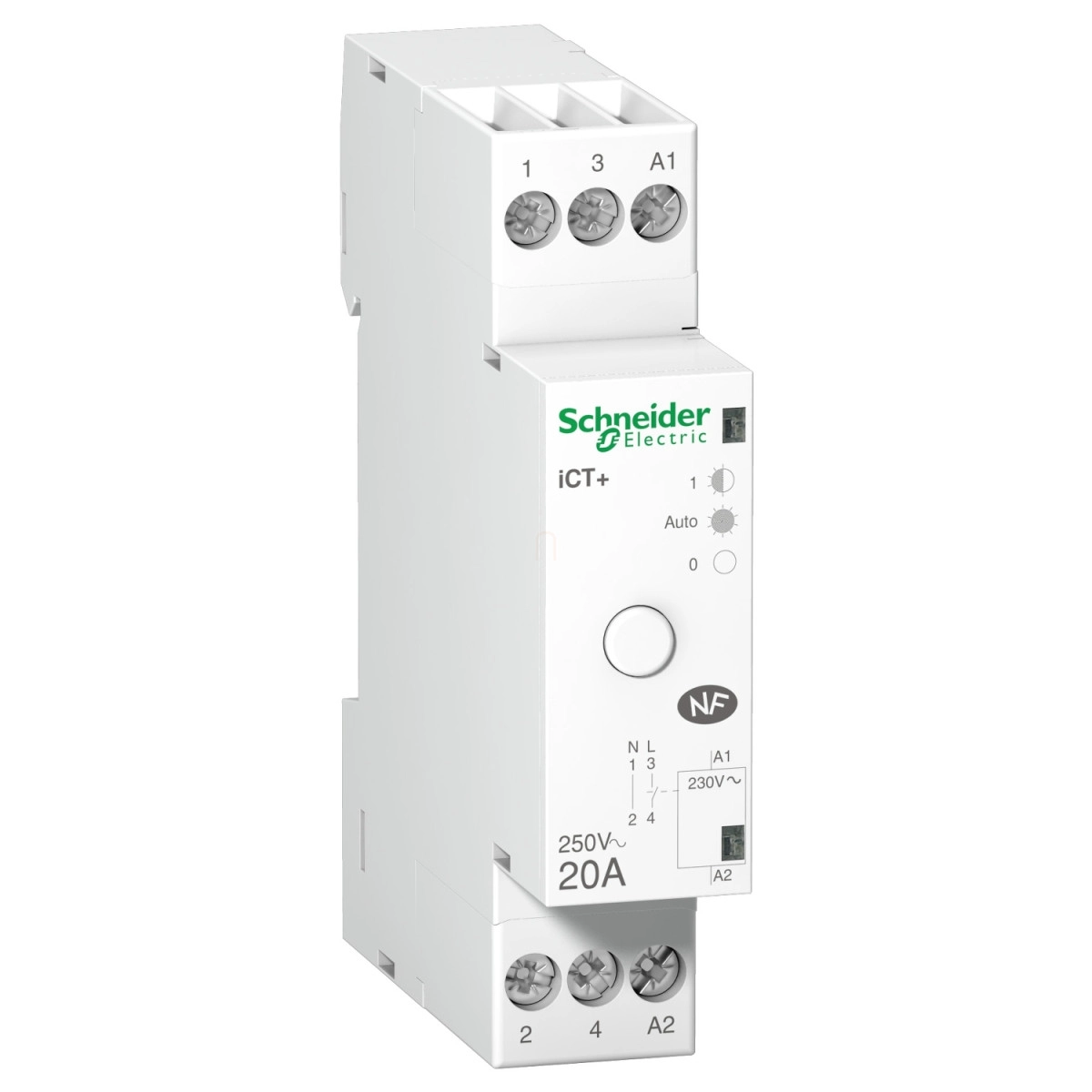

Az Acti9 iCT+ HC 20A 1P Uc 230VAC (A9C15031) egy rendkívül megbízható és sokoldalú kontaktor, amelyet a Schneider Electric fejlesztett ki a modern villamos hálózatok vezérléséhez. Ez a kompakt, DIN-sínre szerelhető készülék ideális választás mind lakossági, mind kisebb kereskedelmi alkalmazásokhoz, ahol fontos a precíz áramköri vezérlés és a hosszú élettartam.
A készülék az Acti9 termékcsalád tagjaként ötvözi a modern technológiát és a kiváló minőséget. Egyetlen pólusú (1P) kialakítása és 20 amperes névleges áramerőssége lehetővé teszi max. 3,6 kW teljesítményű fogyasztók kapcsolását 250V AC hálózaton. A kontaktor NO (alaphelyzetben nyitott) érintkezővel rendelkezik, ami sokféle alkalmazási területre teszi alkalmassá. A vezérlés 230V AC 50 Hz feszültséggel történik, és mind távolról, mind kézi úton vezérelhető, így maximális rugalmasságot biztosít a felhasználónak.
Műszaki szempontból az Acti9 iCT+ kiemelkedő paraméterekkel büszkélkedhet. A 300V szigetelési feszültség és az 5 millió kapcsolási ciklus élettartam hosszú távú, megbízható működést garantál. A készülék mindössze 18 mm széles, 81 mm magas és 60 mm mély, így még a szűkös elosztószekrényekben is könnyen elhelyezhető. Karbantartási igénye minimális, és a beépített színjelzés világos visszajelzést ad az állapotáról. A 6 kapcsolás/perc kapcsolási frekvencia elegendő a legtöbb alkalmazáshoz, a tartó teljesítményfelvétele pedig mindössze 1,1 VA, ami energiatakarékos üzemeltetést tesz lehetővé.
A csatlakozási lehetőségek rugalmasságát a különböző méretű vezetékek befogadására alkalmas alagút típusú sorkapcsok biztosítják. A készülék alkalmas 1,5 mm², 2,5 mm² és 4 mm² keresztmetszetű merev és hajlékony vezetékekhez egyaránt. Az elektromos bekötésnél a vezetékek csupaszítási hossza 10 mm, a sorkapcsok meghúzási nyomatéka pedig 1 N.m. A Schneider Electric Acti9 iCT+ HC 20A kontaktor EN 60669-2-1 szabványnak megfelelő kialakítása, IP20-as (moduláris tokozással IP40) védettsége és alacsony, mindössze 10 dB zajszintje biztonságos és csendes működést tesz lehetővé a legkülönbözőbb környezetekben.
Schneider Electric Acti 9 iCT+ - A9C15031 - 20A kézi vezérlésű kontraktor, 1P+N, Uc 230VAC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCT+
Eszköz típusa: Kontaktor
Rövid név: iCT+
Alkalmazás: Vezérlő áramkör
Pólusok száma: 1P
Névleges üzemi áram: 20 A AC-7A, 20 A AC-7B
Érintkező kialakítás: 1 NO
Hálózat típusa: AC
Vezérlési típus: Távoli és kézi vezérlés
Vezérlő áramköri feszültség: 230 V AC 50 Hz
Kiegészítő adatok
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 250 V AC 50 Hz
Maximális teljesítmény: 3,6 kW 250 V AC-nél
Névleges szigetelési feszültség: 300 V
Vezérlőjel típusa: Tartott
Kapcsolási frekvencia: 6 kapcsolási művelet/perc
Helyi jelzés: Színes jelző
Tartó teljesítményfelvétel: 1,1 VA
Bekapcsolási teljesítmény: 11 VA
Fizikai jellemzők
Felszerelési mód: Rápattintható
Szerelési felület: 35 mm szimmetrikus DIN sín
Szélesség modulban: 2 (9 mm-es osztás)
Magasság: 81 mm
Szélesség: 18 mm
Mélység: 60 mm
Szín: Fehér
Elektromos tulajdonságok
Mechanikai élettartam: 5000000 ciklus
Elektromos élettartam: 5000000 ciklus
Csatlakozások
Csatlakozás típusa: Alagút típusú sorkapocs
Vezeték típusok:
- 2 kábel(es) 1,5 mm² merev
- 2 kábel(es) 1,5 mm² hajlékony érvéghüvellyel
- 2 kábel(es) 2,5 mm² merev
- 2 kábel(es) 2,5 mm² hajlékony
- 1 kábel(es) 4 mm² merev
- 1 kábel(es) 4 mm² hajlékony
Meghúzási nyomaték: 1 N.m
Csupaszítási hossz: 10 mm
Környezeti feltételek
Szabványok: EN 60669-2-1
Tanúsítványok: NF
Zajszint: 10 dB
IP védettségi fokozat: IP20 (IEC 60529 szerint), IP40 (moduláris tokozással, IEC 60529 szerint)
Szennyezettségi fokozat: 3
Trópusállóság: 2 (IEC 60068-1 szerint)
Relatív páratartalom: 95% 55°C-on
Üzemi magasság: 2000 m
Üzemi környezeti hőmérséklet: -5...55°C
Tárolási környezeti hőmérséklet: -40...60°C
