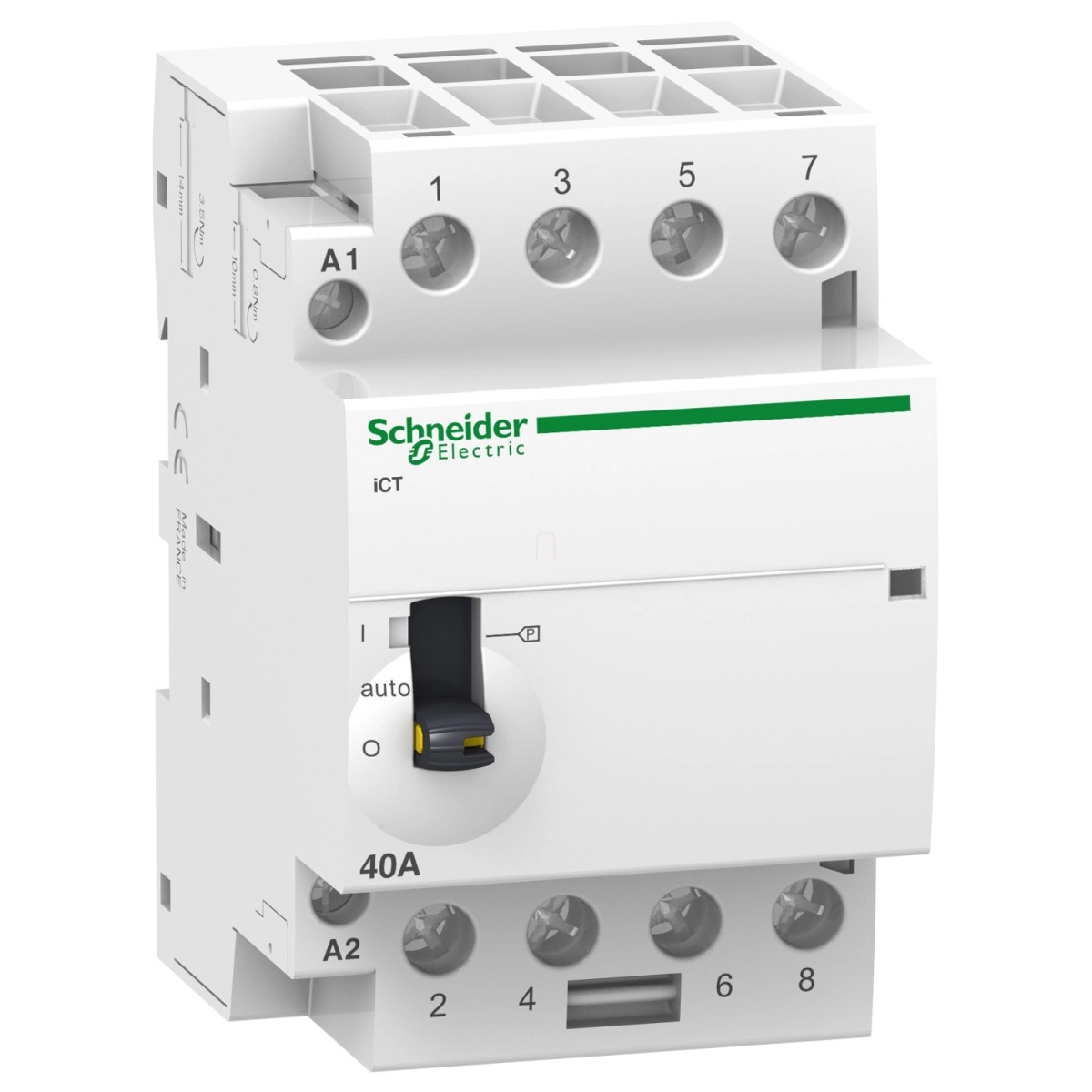

Az Acti9 iCT40A (A9C21144) a Schneider Electric innovatív kontaktorainak előremutató tagja, amely kifejezetten motor, fűtés és világítás vezérlésére lett kifejlesztve. Ez a 4 pólusú, 4NO érintkezővel rendelkező készülék ideális választás mind lakossági, mind kiskereskedelmi alkalmazásokhoz, ahol megbízható és hatékony elektromos kapcsolás szükséges.
A készülék 24V AC 50Hz vezérlőfeszültséggel működik, és 40A névleges üzemi áramerősséget biztosít AC-7A alkalmazásoknál, illetve 15A-t AC-7B esetén. A kontaktor 400V AC 50Hz névleges üzemi feszültséggel rendelkezik, és kiemelkedő, 500V AC szigetelési feszültséget, valamint 4kV névleges lökőfeszültség-állóságot kínál. A Schneider Electric Acti9 iCT40A nemcsak távolról, hanem manuálisan is vezérelhető, ami jelentősen növeli a felhasználási rugalmasságát. A beépített működésjelző egyértelműen mutatja az aktuális állapotot, így mindig pontosan tudhatod, mikor aktív a készülék.
A mechanikai tartósság terén kiemelkedő, 1.000.000 kapcsolási ciklust garantál, míg elektromos tartóssága 100.000 ciklus IEC/EN 61095 szerint 40A 50Hz AC-7A alkalmazásnál. A kontaktor rendkívül kompakt kialakítású, 85 mm magasság, 54 mm szélesség és 73,5 mm mélység jellemzi, DIN sínre rögzíthető, és mindössze 6 modult (9 mm-es osztás) foglal el. A fehér színű készülékház tökéletesen illeszkedik az elosztószekrényekbe. Az eszköz fogyasztása is figyelemre méltóan alacsony, mindössze 2,1W 400V AC mellett, míg a tartó teljesítményfelvétele 6,5 VA, a bekapcsolási teljesítmény pedig 53 VA. A kapcsolási frekvencia 100 kapcsolás/nap, ami a legtöbb alkalmazáshoz tökéletesen elegendő.
Schneider Electric Acti 9 iCT40A - A9C21144 műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Termék típus: Kontaktor
Eszköz rövid neve: iCT
Felhasználási terület: Motor-fűtés-világítás
Pólusok: 4P
Névleges üzemi áram [Ie]: 40 A AC-7A, 15 A AC-7B
Pólusérintkező összetétel: 4 NO
Hálózat típus: AC
Vezérlés típusa: Távoli és kézi vezérlés
Vezérlőáramkör feszültsége [Uc]: 24 V AC 50 Hz
Kiegészítő adatok
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség [Ue]: 400 V AC 50 Hz
Maximális teljesítmény: 2,1 W 400 V AC mellett
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Vezérlőjel típusa: Fenntartott
Kapcsolási frekvencia: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartó teljesítményfelvétel: 6,5 VA
Bekapcsolási teljesítmény: 53 VA
Szerelési mód: Bepattintható
Szerelési felület: 35 mm szimmetrikus DIN sín
9 mm-es osztások: 6
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 73,5 mm
Szín: Fehér
Mechanikai és elektromos jellemzők
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 100000 ciklus IEC/EN 61095 40 A 50 Hz AC-7A
30000 ciklus IEC/EN 61095 15 A 50 Hz AC-7B
30000 ciklus IEC/EN 61095 50 Hz AC-7C
100000 ciklus EN/IEC 60947-4-1 50 Hz AC-1
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-3
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5a
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5b
Csatlakozások - sorkapcsok
Vezérlőáramköri csatlakozás: alagút típusú sorkapcsok 2 kábel(ek) 1,5 mm² merev
alagút típusú sorkapcsok 1 kábel(ek) 1,5…2,5 mm² merev
alagút típusú sorkapcsok 2 kábel(ek) 1,5…2,5 mm² hajlékony
Teljesítmény áramköri csatlakozás: alagút típusú sorkapcsok 1 kábel(ek) 6…16 mm² hajlékony
alagút típusú sorkapcsok 1 kábel(ek) 6…25 mm² merev
Meghúzási nyomaték: Vezérlőáramkör: 0,8 N.m
Teljesítmény áramkör: 3,5 N.m
Környezeti feltételek
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettségi fokozat: IP20 IEC 60529 szerint
IP40 (moduláris burkolat) IEC 60529 szerint
Szennyezettségi fokozat: 2
Trópusi kivitel: 2 EN 60947-4-1 szerint
2 EN 61095 szerint
2 IEC 1095 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemi magasság: 2000 m
Környezeti hőmérséklet üzemelés közben: -5…60 °C
Környezeti hőmérséklet tároláskor: -40…70 °C
