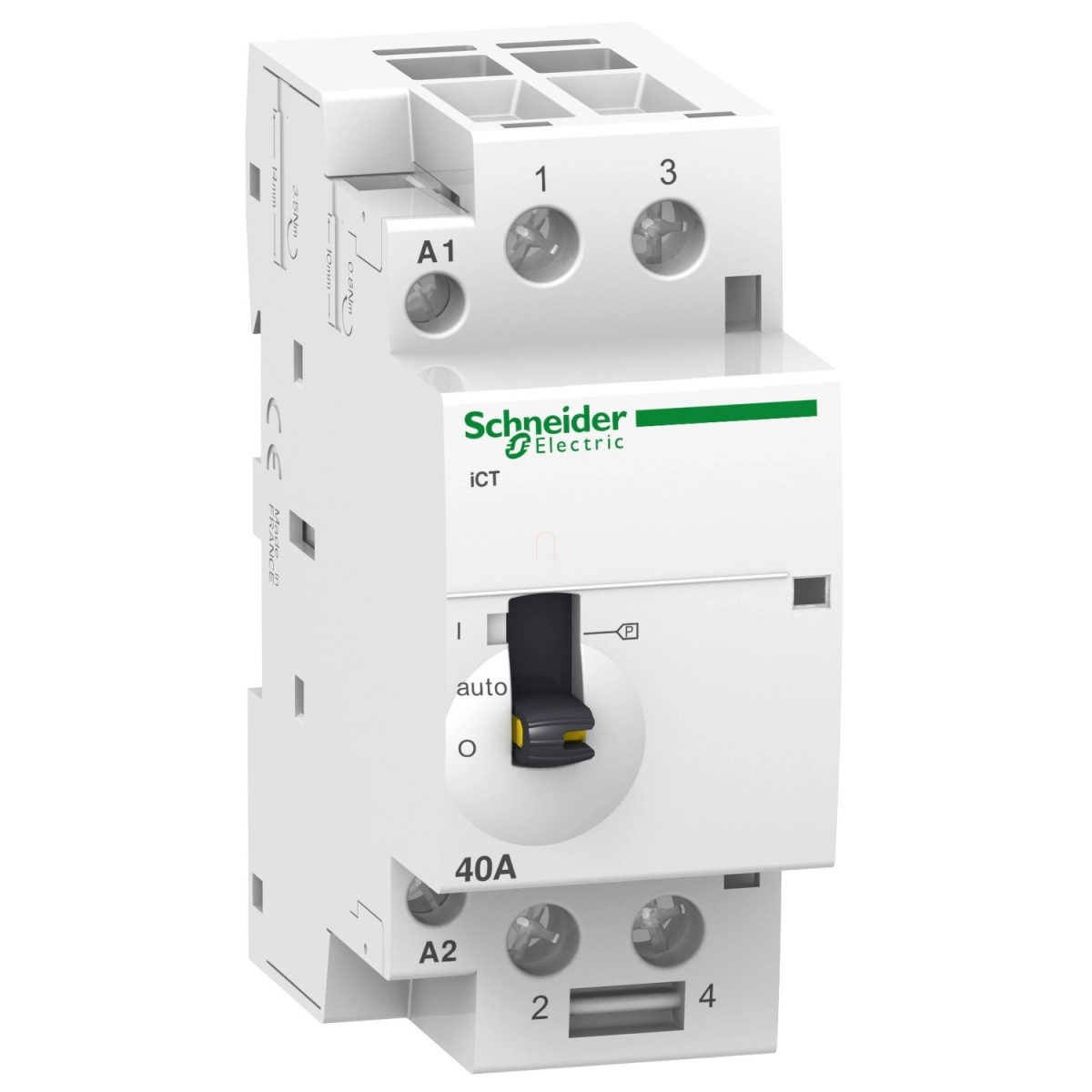

A Schneider Electric Acti9 iCT40A (A9C21842) egy kiváló minőségű, professzionális mágneskapcsoló, amely kifejezetten motor, fűtés és világítás vezérlésére lett tervezve. Ez a 2P típusú kontaktor két záróérintkezővel (2NO) rendelkezik, és 220-240V AC 50 Hz vezérlőfeszültséggel működik. Az iCT sorozat tagjaként ez a modell tökéletes választás mind kisebb kereskedelmi, mind lakossági alkalmazásokhoz, ahol megbízható és tartós vezérlési megoldásra van szükség.
A Schneider Electric A9C21842 kontaktor névleges üzemi árama 40A AC-7A kategóriában és 15A AC-7B kategóriában, így ideális választás különböző terhelési típusokhoz. Maximális teljesítménye 1,6W 250V AC mellett, amely rendkívül energiahatékony működést biztosít. Az eszköz mind távoli, mind manuális vezérlést lehetővé tesz, ami különösen hasznos tulajdonság az olyan alkalmazásoknál, ahol fontos a rugalmas működtetés. A készülék működési állapota könnyen ellenőrizhető a beépített működésjelző segítségével, amely vizuális visszajelzést ad az aktuális állapotról.
Műszakilag a Schneider Electric Acti9 iCT40A imponáló jellemzőkkel rendelkezik. 1 millió mechanikai és 100.000 elektromos működési ciklust garantál AC-7A kategóriában, ami kiemelkedő tartósságot jelez. Az eszköz névleges szigetelési feszültsége 500V AC 50/60 Hz, névleges lökőfeszültség-állósága pedig 4 kV, ami kiváló védelmet biztosít túlfeszültségekkel szemben. A készülék IP20-as védelemmel rendelkezik, zajszintje mindössze 30 dB, és képes napi 100 kapcsolási műveletre. A működési hőmérséklet-tartománya -5°C és +60°C között van, tárolási hőmérséklete pedig -40°C és +70°C között, így különböző környezeti feltételek mellett is megbízhatóan működik. Az eszköz tartós műanyag házban helyezkedik el, fehér színben, és a szabványos 35 mm-es DIN sínre szerelhető, ami megkönnyíti a telepítést és az integrációt meglévő rendszerekbe.
A termék méretei kompaktak és praktikusak: magassága 85 mm, szélessége 36 mm (4 modul, 9 mm-es osztásközönként számolva), mélysége pedig 60 mm. A vezérlő áramkörök tunnel típusú csatlakozókkal vannak ellátva, amelyek 1,5-2,5 mm² keresztmetszetű merev vagy rugalmas kábelekkel használhatók. Az erőátviteli áramkörök ugyancsak tunnel típusú csatlakozókkal rendelkeznek, amelyek 6-25 mm² keresztmetszetű merev, illetve 6-16 mm² rugalmas kábelekhez alkalmasak. A csatlakozók meghúzási nyomatéka a vezérlő áramköröknél 0,8 Nm, míg az erőátviteli áramköröknél 3,5 Nm, ami megbízható és biztonságos csatlakozást garantál. A termék kompatibilis az IACTp, IACTs, IATEt és IACTc kiegészítőkkel, így rugalmasan bővíthető a különböző alkalmazási igényeknek megfelelően.
Schneider Electric Acti9 iCT40A - A9C21842 - kézi vezérlésű kontaktor, 50Hz, 2NO, 220 - 240VAC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Termék típusa: Kontaktor
Eszköz rövid neve: iCT
Alkalmazási terület: Motor-fűtés-világítás
Pólusok: 2P
Névleges üzemi áram [Ie]: 40 A AC-7A, 15 A AC-7B
Pólusérintkező összetétel: 2 NO (záróérintkező)
Hálózat típusa: AC
Vezérlési mód: Távvezérelt és kézi vezérlés
Vezérlő áramkör feszültsége [Uc]: 220...240 V AC 50 Hz
Kiegészítő jellemzők
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség [Ue]: 250 V AC 50 Hz
Maximális teljesítményfelvétel: 1,6 W 250 V AC mellett
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Vezérlőjel típusa: Fenntartott
Kapcsolási frekvencia: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartó teljesítményfelvétel: 4,6 VA
Bekapcsolási teljesítmény: 34 VA
Felszerelési mód: Pattintható
Szerelési alap: 35 mm szimmetrikus DIN sín
9 mm-es osztásközök: 4
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 60 mm
Szín: Fehér
Mechanikai és elektromos tartósság
Mechanikai élettartam: 1.000.000 ciklus
Elektromos élettartam:
- 100.000 ciklus IEC/EN 61095 40 A 50 Hz AC-7A
- 30.000 ciklus IEC/EN 61095 15 A 50 Hz AC-7B
- 30.000 ciklus IEC/EN 61095 50 Hz AC-7C
- 100.000 ciklus EN/IEC 60947-4-1 50 Hz AC-1
- 30.000 ciklus EN/IEC 60947-4-1 50 Hz AC-3
- 30.000 ciklus EN/IEC 60947-4-1 50 Hz AC-5a
- 30.000 ciklus EN/IEC 60947-4-1 50 Hz AC-5b
Csatlakozások - sorkapcsok
Vezérlő áramkör: tunnel típusú sorkapcsok 2 kábel(ek) 1,5 mm² merev
Vezérlő áramkör: tunnel típusú sorkapcsok 1 kábel(ek) 1,5...2,5 mm² merev
Erőátviteli áramkör: tunnel típusú sorkapcsok 1 kábel(ek) 6...16 mm² rugalmas
Erőátviteli áramkör: tunnel típusú sorkapcsok 1 kábel(ek) 6...25 mm² merev
Vezérlő áramkör: tunnel típusú sorkapcsok 2 kábel(ek) 1,5...2,5 mm² rugalmas
Meghúzási nyomaték: Vezérlő áramkör: 0,8 N.m, Erőátviteli áramkör: 3,5 N.m
Termékkompatibilitás
IACTp, IACTs, IATEt, IACTc
Kompatibilitási kód: ICT
Piaci szegmens
Kis kereskedelmi, Lakossági
Környezeti paraméterek
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettségi fokozat: IP20
Szennyezési fokozat: 2
Trópusi kivitel: 2 az EN 60947-4-1 szerint, 2 az EN 61095 szerint, 2 az IEC 1095 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemi magasság: 2000 m
Környezeti üzemi hőmérséklet: -5...60 °C
Környezeti tárolási hőmérséklet: -40...70 °C
