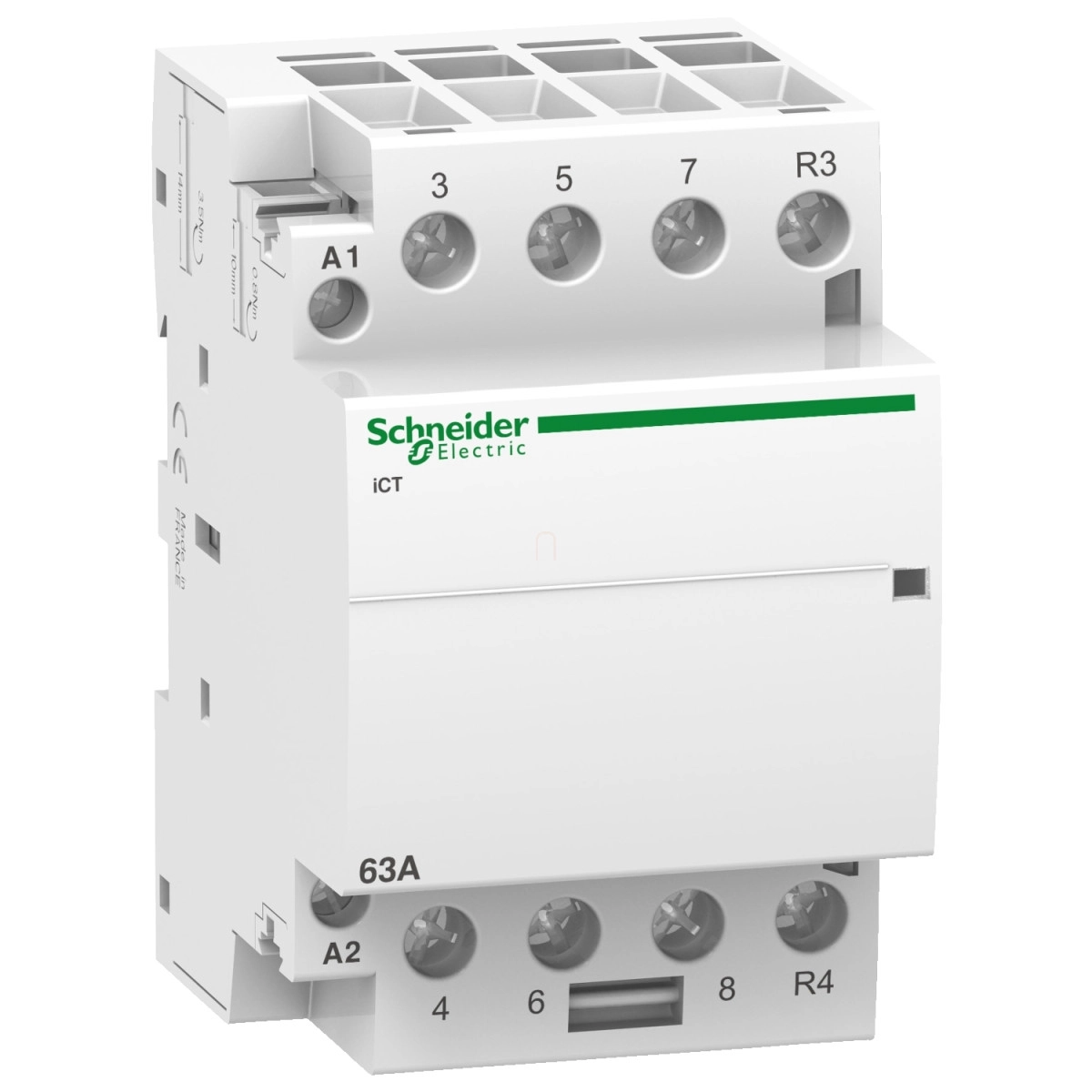

Az Acti9 iCT 63A kontaktor a Schneider Electric Acti9 termékcsaládjának kiváló tagja, amely kifejezetten motor, fűtés és világítás vezérlésére lett tervezve. A termék A9C20869 cikkszámú típusa 3 záró (NO) és 1 nyitó (NC) érintkezővel rendelkezik, amely optimális megoldást kínál különböző kapcsolási feladatokra.
Ez a 4 pólusú kontaktor 220-240V AC 50Hz vezérlőfeszültséggel működik, és alkalmas AC hálózatokban való használatra. Névleges üzemi árama AC-7A alkalmazásoknál 63A, míg AC-7B alkalmazásoknál 20A. A termék maximális teljesítményfelvétele mindössze 2,1W 400V AC mellett, ami energiahatékony működést biztosít. A tartós teljesítményfelvétele 6,5 VA, míg a bekapcsolási teljesítménye 53 VA. Az Acti9 iCT kontaktor névleges üzemi feszültsége 400V AC 50Hz, névleges szigetelési feszültsége pedig 500V AC 50/60Hz, míg névleges lökőfeszültség-állósága 4kV, ami megbízható működést garantál még szélsőséges körülmények között is.
A Schneider Electric A9C20869 kontaktor kiemelkedő mechanikai élettartammal rendelkezik: 1.000.000 kapcsolási ciklust képes teljesíteni. Elektromos élettartama alkalmazástól függően változik: AC-7A esetén 100.000 ciklus, AC-7B, AC-7C, AC-3, AC-5a és AC-5b esetén 30.000 ciklus, míg AC-1 esetén 100.000 ciklus az IEC/EN 61095 és EN/IEC 60947-4-1 szabványok szerint. Egyszerű visszajelzést biztosít a működésről az akció-indikátor segítségével, és napi maximum 100 kapcsolási műveletre tervezték. A kontaktor működési frekvenciája 50Hz, a vezérlőjel típusa pedig folyamatos. A termék zajszintje mindössze 30 dB, így csendes működést biztosít. Az A9C20869 típusú kontaktor IP20-as védettséggel rendelkezik, ami megfelelő védelmet nyújt a por és érintés ellen, de nem víztől védett.
A Schneider Electric Acti9 iCT kontaktor egyszerűen felszerelhető 35 mm-es szimmetrikus DIN sínre, mérete kompakt: 85 mm magas, 54 mm széles és 60 mm mély, színe fehér. A termék 9 mm-es osztása 6, ami meghatározza a modulszélességet. A csatlakozási lehetőségek igen sokrétűek: a vezérlőáramkör alagútszerű csatlakozókkal rendelkezik, amelyek 1,5 mm² merev vagy 1,5...2,5 mm² hajlékony kábelekhez használhatók, míg a tápáramkör csatlakozói 6...25 mm² merev vagy 6...16 mm² hajlékony kábelekhez megfelelőek. A meghúzási nyomaték a vezérlőáramkörnél 0,8 Nm, a tápáramkörnél pedig 3,5 Nm. A termék a következő kiegészítőkkel kompatibilis: IACTp, IATEt, IACTs, IACTc, és a kompatibilitási kódja ICT.
Schneider Electric Acti9 iCT63A - A9C20869 - kontaktor50Hz, 3NO 1NC, 220 - 240VAC műszaki adatok
Főbb tulajdonságok
Termékcsalád: Acti9
Terméknév: Acti9 iCT
Termék típusa: Kontaktor
Eszköz rövid neve: iCT
Eszköz alkalmazása: Motor-fűtés-világítás
Pólusok: 4P
Névleges üzemi áram [Ie]: 63 A AC-7A, 20 A AC-7B
Pólus kontakt összetétele: 3 NO + 1 NC
Hálózat típusa: AC
Vezérlés típusa: Távvezérlés
Vezérlőáramkör feszültsége [Uc]: 220...240 V AC 50 Hz
Kiegészítő adatok
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség [Ue]: 400 V AC 50 Hz
Maximális teljesítmény: 2.1 W 400 V AC mellett
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Vezérlőjel típusa: Folyamatos
Kapcsolási frekvencia: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartós teljesítményfelvétel VA-ban: 6.5 VA
Bekapcsolási teljesítmény VA-ban: 53 VA
Szerelési tulajdonságok
Szerelési mód: Felpattintható
Szerelési alap: 35 mm szimmetrikus DIN sín
9 mm osztás: 6
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 60 mm
Szín: Fehér
Tartóssági jellemzők
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 100000 ciklus IEC/EN 61095 63 A 50 Hz AC-7A
30000 ciklus IEC/EN 61095 20 A 50 Hz AC-7B
30000 ciklus IEC/EN 61095 50 Hz AC-7C
100000 ciklus EN/IEC 60947-4-1 50 Hz AC-1
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-3
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5a
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5b
Csatlakozási lehetőségek
Csatlakozók - terminálok:
Vezérlőáramkör: alagút típusú csatlakozó 2 kábel(ek) 1.5 mm² merev
Vezérlőáramkör: alagút típusú csatlakozó 1 kábel(ek) 1.5...2.5 mm² merev
Tápáramkör: alagút típusú csatlakozó 1 kábel(ek) 6...16 mm² hajlékony
Tápáramkör: alagút típusú csatlakozó 1 kábel(ek) 6...25 mm² merev
Vezérlőáramkör: alagút típusú csatlakozó 2 kábel(ek) 1.5...2.5 mm² hajlékony
Meghúzási nyomaték:
Vezérlőáramkör: 0.8 N.m
Tápáramkör: 3.5 N.m
Kompatibilitás
Termék kompatibilitás: IACTp, IATEt, IACTs, IACTc
Kompatibilitási kód: ICT
Piaci szegmens: Lakossági, Kis kereskedelmi
Környezeti jellemzők
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettségi fokozat: IP20
Szennyezési fokozat: 2
Trópusállóság: 2 megfelelően EN 60947-4-1, 2 megfelelően EN 61095, 2 megfelelően IEC 1095
Relatív páratartalom: 95% 55 °C-on
Üzemi magasság: 2000 m
Környezeti hőmérséklet üzemeltetéshez: -5...60 °C
Környezeti hőmérséklet tároláshoz: -40...70 °C
