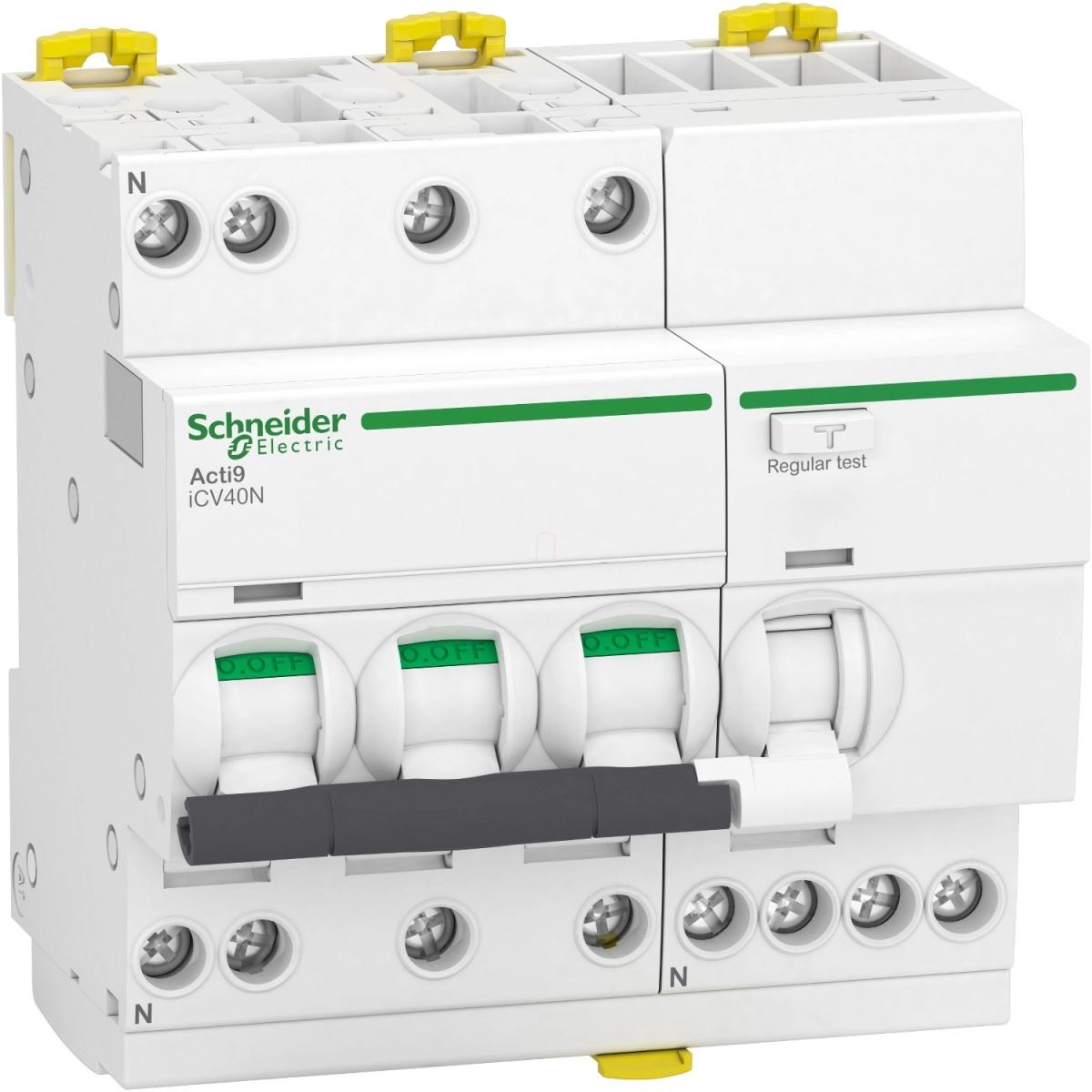

Schneider Electric Acti9 iCV40 - A9DF3710 - áramvédős kismegszakító, SI osztály, 3P-N, C, 10A, 30mA
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az A9DF3710 típusú iCV40N áramvédős kismegszakító 3P+N kialakítású, tehát három fázist és egy nullavezetőt véd (a nullavezető bal oldalon található). A készülék 10 amper névleges áramerősséggel rendelkezik C karakterisztikával, ami ideálissá teszi olyan vegyes (rezisztív és induktív) terhelések védelmére, mint a világítási és erőátviteli áramkörök. 6000A megszakítóképességével biztonságosan kezel rövidzárlati áramokat is. A beépített hibaáram-védelem 30 mA érzékenységű és A-SI típusú (szuperimmunizált), ami fokozott védelmet nyújt a szándékolatlan kioldás ellen, miközben megvédi az embert az áramütéstől és a rendszert a földzárlati áramoktól. Ez különösen előnyös olyan környezetben, ahol elektronikus eszközöket, számítógépeket vagy LED világítást használnak, amelyek kóboráramokat és felharmonikusokat generálhatnak.
A termék műszaki adatai impozánsak: 400V AC névleges üzemi feszültséggel, 50/60 Hz hálózati frekvenciával működik, és rendelkezik a VDE és EAC minőségi tanúsítványokkal. A termikus-mágneses kioldó technológia 5-10-szeres névleges áramerősség közötti mágneses kioldási határral biztosítja a gyors reagálást rövidzárlat esetén. A készülék feszültségfüggetlen hibaáram-kioldási technológiával rendelkezik, ami azt jelenti, hogy a védelem akkor is működik, ha a hálózati feszültség nem ideális. A hibaáram-védelem azonnali, késleltetés nélküli, ami maximális biztonságot nyújt.
A Schneider Electric Acti9 iCV40N A9DF3710 praktikus tulajdonságokkal is rendelkezik: kontaktus-állapot jelzővel, ki/be állapotjelzéssel, hiba-jelzéssel van felszerelve. DIN-sínre pattintható, kompatibilis a fésűs sínekkel mind a felső, mind az alsó csatlakozásoknál. A készülék méretei kompaktak: 93 mm magas, 90 mm széles és 73 mm mély, fehér színű. Alagútformájú csatlakozókkal rendelkezik, amelyek 1-16 mm² merev és 1-10 mm² rugalmas vezetékeket fogadnak, 2 Nm meghúzási nyomatékkal. A mechanikai és elektromos élettartama egyaránt 20000 ciklus, ami hosszú távú, megbízható működést garantál. Rögzítési lehetőségei közé tartozik a plombálhatóság és lakattal történő lezárás lehetősége is, ami megakadályozza az illetéktelen hozzáférést.
Schneider Electric Acti9 iCV40 - A9DF3710 - áramvédős kismegszakító, SI osztály, 3P-N, C, 10A, 30mA műszaki adatok
Általános adatok
Termékcsalád: Acti9
Terméknév: Acti9 iCV40
Termék vagy alkatrész típus: Áramvédős kismegszakító túláramvédelemmel (RCBO)
Eszköz rövid neve: iCV40N
Eszköz alkalmazása: Elosztás
Elektromos jellemzők
Pólusok leírása: 3P + N
Védett pólusok száma: 3
Nullavezető pozíciója: Bal
Névleges áram: 10 A
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Kioldó egység technológiája: Termikus-mágneses
Karakterisztika: C
Hibaáram érzékenysége: 30 mA
Leválasztásra való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Minőségi címkék: VDE, EAC
További jellemzők
Eszköz elhelyezkedése a rendszerben: Kimenő
Névleges üzemi feszültség: 400 V AC 50/60 Hz
Mágneses kioldási határ: 5...10 x In
Hibaáram kioldási technológia: Feszültségfüggetlen
Hibaáram-védelem időkésleltetése: Azonnali
Hibaáram-védelem osztálya: A-SI típus (Szuperimmunizált)
Megszakítóképesség: 6000 A Icn 400 V AC 50/60 Hz mellett, megfelel az EN/IEC 61009-2-1 szabványnak
Névleges üzemi megszakítóképesség: 6000 A 100% x Icn 400 V AC 50/60 Hz mellett, megfelel az EN/IEC 61009-2-1 szabványnak
Névleges zárlati bekapcsolóképesség: Idm 3000 A 400 V AC 50/60 Hz mellett, megfelel az EN 61009-2-1 szabványnak
Korlátozási osztály: 3, megfelel az EN/IEC 61009-2-1 szabványnak
Névleges szigetelési feszültség: 440 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Szerelési és csatlakoztatási adatok
Kontaktus állapotjelző: Igen
Vezérlés típusa: Váltókapcsoló
Helyi jelzés: BE/KI jelzés, Hibajelzés
Szerelési mód: Rápattintható
Szerelési alap: DIN sín
Fésűs gyűjtősín és elosztótömb kompatibilitás: Felül vagy alul: fogak
Csatlakozási osztás: 18 mm a fázisok között, 9 mm a fázis és a nullavezető között
9 mm-es osztások: 10
Méretadatok
Magasság: 93 mm
Szélesség: 90 mm
Mélység: 73 mm
Egyéb tulajdonságok
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus
Rögzítési lehetőségek leírása: Plombálható, Lakattal zárható
Csatlakozások - kapcsok: Alagút típusú kapcsok felül vagy alul 1...16 mm² merev, Alagút típusú kapcsok felül vagy alul 1...10 mm² rugalmas
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 N.m felül vagy alul
Hibaáram-védelem: Integrált
Környezeti feltételek
Szabványok: EN/IEC 61009-2-1
Termék tanúsítványok: CE
IP védettségi fokozat: IP20 megfelel az IEC 60529-nek, IP40 (moduláris burkolat) megfelel az IEC 60529-nek
Szennyezettségi fok: 3
Túlfeszültségi kategória: III, megfelel az IEC 60364-nek
Elektromágneses kompatibilitás: 8/20 µs impulzusállóság, 3000 A, megfelel az EN/IEC 61009-2-1-nek
Relatív páratartalom: 95% 55 °C-on
Üzemi magasság: 2000 m
Környezeti levegő hőmérséklete működés közben: -25...60 °C
Környezeti levegő hőmérséklete tárolás során: -40...85 °C
