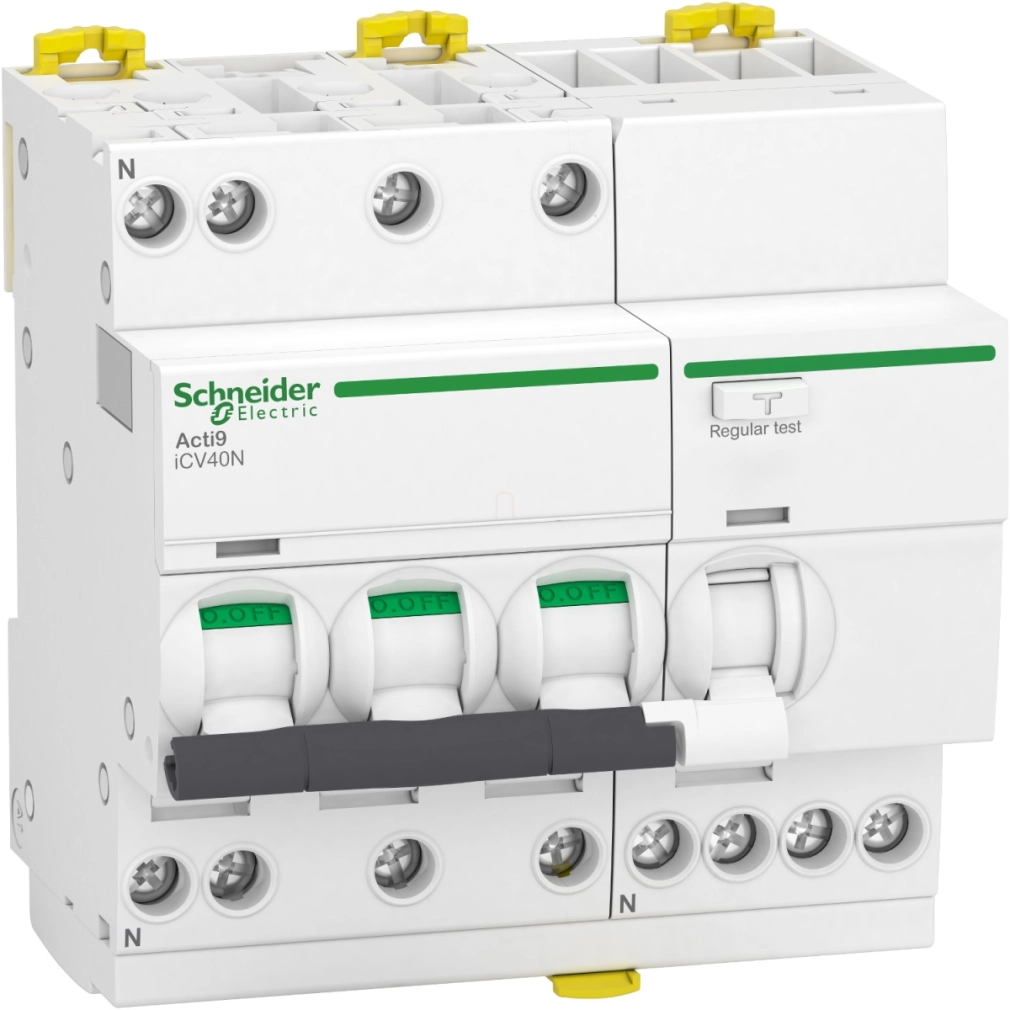

Az Acti9 iCV40N túláram- és áramvédő kismegszakító (RCBO) a Schneider Electric termékkínálatának professzionális védelmi eszköze, amely ideális választás bármilyen elosztóhálózat magas fokú biztonságot igénylő alkalmazásaihoz. Az A9DF3740 cikkszámú termék egyesíti magában a klasszikus kismegszakító és az áramvédő kapcsoló funkcióit, így jelentős helytakarékosságot biztosít a kapcsolószekrényekben és elosztótáblákban.
A 3P+N konfigurációban kialakított, 40 amper névleges áramerősségű eszköz C kioldási karakterisztikával rendelkezik, ami ideálissá teszi mind lakossági, mind kereskedelmi és ipari alkalmazásokban. A C görbe 5-10-szeres túláram esetén biztosít mágneses kioldást, így kiválóan alkalmas olyan fogyasztók védelmére, ahol bekapcsolási áramlökések fordulhatnak elő. A termék különlegessége az A-SI (Super Immunised) típusú áramvédelem, amely fokozott zavartűrő képességgel rendelkezik, és hatékonyan szűri ki a villámcsapás, kapcsolási tranziensek vagy egyéb külső zavarok okozta nem kívánt kioldásokat, miközben megbízhatóan véd a 30 mA-es érzékenységnek köszönhetően az áramütés ellen.
Az Acti9 iCV40N kismegszakító technikai paraméterei kiemelkedőek: 6000 A megszakítóképesség a 400 V AC 50/60 Hz hálózaton, 100%-os Ics/Icn arány, ami professzionális szintű védelmet biztosít. A 3. korlátozási osztályba tartozó eszköz 4 kV lökőfeszültség-állósággal rendelkezik, így kiválóan véd a hálózati túlfeszültségek ellen is. Az iCV40N feszültségfüggetlen technológiával működik, ami azt jelenti, hogy az áramvédelmi funkció akkor is megbízhatóan működik, ha a tápfeszültség ingadozik vagy részleges kimaradás lép fel. A beépített azonnali földzárlati kioldás pillanatok alatt megszakítja az áramkört szivárgó áram észlelése esetén, ezzel is növelve a biztonságot.
A praktikus kialakítású Acti9 iCV40N szerelése rendkívül egyszerű: a szabványos DIN sínre pattintható, és kompatibilis a fésűs gyűjtősínekkel is. A kismegszakító 90 mm szélességű, 93 mm magasságú és 73 mm mélységű, így könnyen elhelyezhető a legtöbb szabványos szekrényben. A csatlakozások alagút típusú sorkapcsokkal történnek, amelyek 1-16 mm² merev vagy 1-10 mm² rugalmas vezetékek fogadására alkalmasak. A bekötéshez a vezetékek 14 mm-es csupaszolása szükséges, a csatlakozások 2 Nm nyomatékkal húzandók meg. A fehér színű készülékház jól látható helyi jelzésekkel rendelkezik a kapcsolási állapot és hibajelzés tekintetében, valamint plombálható és lakattal is lezárható az illetéktelen működtetés megakadályozására. A termék 20000 mechanikai és 10000 elektromos kapcsolási ciklust bír el, ami hosszú élettartamot biztosít még gyakori működtetés esetén is.
Schneider Electric Acti9 iCV40 - A9DF3740 - áramvédős kismegszakító, SI osztály, 3P-N, C, 40A, 30mA műszaki adatok
Fő jellemzők
Terméktípus: Áram-védőkapcsolós kismegszakító (RCBO)
Termékcsalád: Acti9
Terméknév: Acti9 iCV40
Rövid terméknév: iCV40N
Alkalmazási terület: Elosztás
Pólusok: 3P + N
Védett pólusok száma: 3
Nulla vezető helyzete: Bal
Névleges áramerősség: 40 A
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Kioldási technológia: Hő-mágneses
Kioldási görbe: C
Hibaáram-érzékenység: 30 mA
Szigetelési képesség: Igen, megfelel az EN/IEC 60947-2 szabványnak
Minőségi tanúsítványok: VDE, EAC
Kiegészítő adatok
Eszköz helye a rendszerben: Kimenő
Névleges üzemi feszültség: 400 V AC 50/60 Hz
Mágneses kioldási tartomány: 5...10 x In
Hibaáram-kioldási technológia: Feszültségfüggetlen
Hibaáram-védelmi késleltetés: Azonnali
Hibaáram-védelmi osztály: A-SI típus (szuper immunizált)
Megszakítóképesség: 6000 A Icn 400 V AC 50/60 Hz-en, az EN/IEC 61009-2-1 szerint
Névleges üzemi megszakítóképesség: 6000 A 100% x Icn 400 V AC 50/60 Hz-en, az EN/IEC 61009-2-1 szerint
Névleges zárlati be- és kikapcsolóképesség: Idm 3000 A 400 V AC 50/60 Hz-en, az EN 61009-2-1 szerint
Idm 500 A 400 V AC 50/60 Hz-en, az IEC 61009-2-1 szerint
Korlátozási osztály: 3, az EN/IEC 61009-2-1 szerint
Névleges szigetelési feszültség: 440 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Szerelési jellemzők
Érintkező pozíció jelzése: Igen
Vezérlés típusa: Váltókapcsoló
Helyi jelzés: Hibajelzés, BE/KI állapotjelzés
Szerelési mód: Rápattintható
Rögzítési alap: DIN sín
Gyűjtősín kompatibilitás: Felül vagy alul: fogazott
Csatlakozási osztás: 18 mm a fázisok között, 9 mm a fázis és nulla között
9 mm-es osztások: 10
Méretek: 93 mm magasság, 90 mm szélesség, 73 mm mélység
Csatlakozások: Alagút típusú sorkapcsok felül vagy alul 1...16 mm² merev
Alagút típusú sorkapcsok felül vagy alul 1...10 mm² rugalmas
Vezeték csupaszolási hossz: 14 mm a felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 N.m felül vagy alul
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus
Rögzítési opciók: Plombálható, lakattal lezárható
Környezeti jellemzők
Szabványok: EN/IEC 61009-2-1
IP védelmi osztály: IP20 az IEC 60529 szerint
IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezettségi fokozat: 3
Túlfeszültség kategória: III az IEC 60364 szerint
Elektromágneses kompatibilitás: 8/20 μs impulzus ellenállás, 3000 A az EN/IEC 61009-2-1 szerint
Relatív páratartalom: 95% 55 °C-on
Üzemi tengerszint feletti magasság: 2000 m
Környezeti hőmérséklet tartomány (üzemi): -25...60 °C
Környezeti hőmérséklet tartomány (tárolási): -40...85 °C
