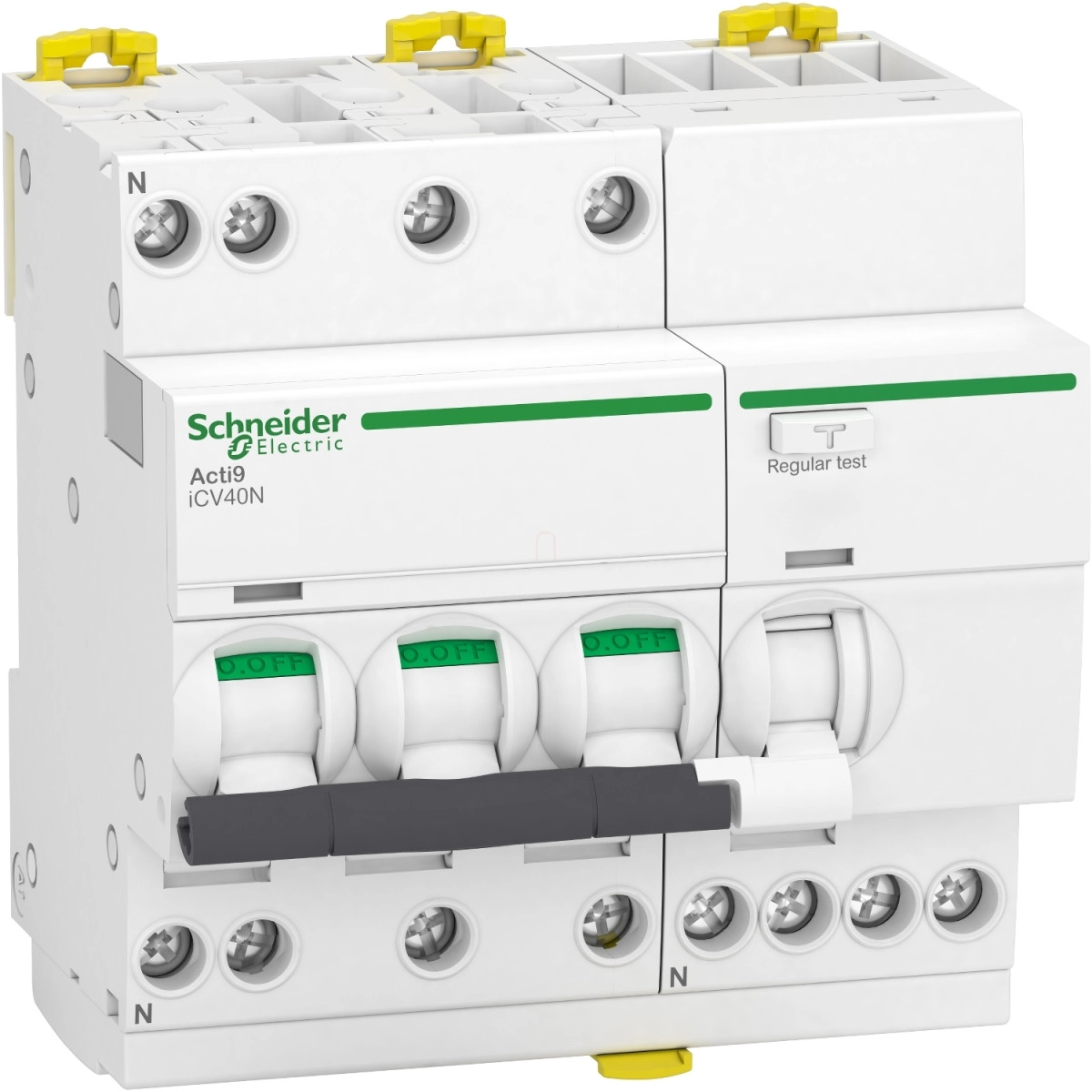

Schneider Electric Acti9 iCV40 - A9DG3710 - áramvédős kismegszakító, A osztály, 3P-N, B, 10A, 30mA
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A készülék egyszerre nyújt védelmet a túlterhelés, rövidzárlat és a földzárlat ellen. Az A típusú, 30mA érzékenységű hibaáram-védelem megbízhatóan lekapcsol nemcsak a szinuszos, hanem a pulzáló egyenáramú hibaáramok esetén is, biztosítva ezzel a maximális személyi védelmet. A feszültségfüggetlen hibaáram kioldó technológia garantálja, hogy a védelem akkor is működik, ha a hálózati feszültség instabil vagy lecsökken. A 6000A megszakítóképesség elegendő tartalékot biztosít a legtöbb lakossági és kereskedelmi alkalmazás esetén.
A termék szerelése egyszerű, szabványos DIN-sínre pattintható (clip-on technológia). A felső és alsó csatlakozó kapcsok 1-16 mm² merev, illetve 1-10 mm² rugalmas vezetékeket fogadnak. A 14 mm-es vezetékcsupaszítási hossz és a 2 Nm meghúzási nyomaték biztosítja a megbízható elektromos kapcsolatot. A készülék különleges funkciói közé tartozik a beépített kapcsolási állapot jelzés, hibakijelzés, valamint a lezárási lehetőség lakatolással vagy plombálással. A speciális kivitel lehetővé teszi a fésűssín használatát is a gyors és rendezett bekötéshez.
Az Acti9 iCV40N működési hőmérséklet-tartománya rendkívül széles: -25°C és +60°C között üzemeltethető. A berendezés magas mechanikai és elektromos élettartammal rendelkezik, mindkét esetben 20000 kapcsolási ciklust garantál a gyártó. Az IP20-as érintésvédelmi osztály (beépített állapotban IP40) megfelelő védelmet biztosít a por és érintés ellen. A túlfeszültség elleni III-as kategória, valamint a 3-as szennyezettségi fokozat szerint tervezett készülék a legtöbb lakossági és ipari környezetben is megbízhatóan működik. A 4 kV-os lökőfeszültség-állóság és a 250A-es 8/20 μs impulzusállóság magas szintű túlfeszültség elleni védelmet biztosít. A Schneider Electric Acti9 iCV40N termék VDE és EAC tanúsítvánnyal, valamint CE jelöléssel rendelkezik, amely garantálja a termék megfelelőségét a vonatkozó európai szabványoknak.
Schneider Electric Acti9 iCV40 - A9DG3710 - áramvédős kismegszakító, A osztály, 3P-N, B, 10A, 30mA műszaki adatok
Általános információk
Termékcsalád: Acti9
Terméknév: Acti9 iCV40
Termék típusa: Áramvédős kismegszakító (RCBO)
Rövidített terméknév: iCV40N
Alkalmazás: Elosztóhálózat
Elektromos jellemzők
Pólusok: 3P + N
Védett pólusok száma: 3
Nulla vezető pozíciója: Bal
Névleges áramerősség: 10 A
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Kioldási technológia: Hőmágneses
Kioldási karakterisztika: B
Hibaáram érzékenység: 30 mA
Hibaáram érzékelési osztály: A típus
Hibaáram kioldási technológia: Feszültségfüggetlen
Hibaáram-védelem késleltetése: Azonnali
Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak
Teljesítmény adatok
Névleges üzemi feszültség: 400 V AC 50/60 Hz
Mágneses kioldás határértéke: 3...5 x In
Megszakítóképesség: 6000 A Icn 400 V AC 50/60 Hz-en az EN/IEC 61009-2-1 szerint
Üzemi megszakítóképesség: 6000 A 100% x Icn 400 V AC 50/60 Hz-en az EN/IEC 61009-2-1 szerint
Névleges zárlati bekapcsolóképesség: Idm 3000 A 400 V AC 50/60 Hz-en az EN 61009-2-1 szerint
Korlátozási osztály: 3, megfelel az EN/IEC 61009-2-1 szabványnak
Névleges szigetelési feszültség: 440 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Mechanikai jellemzők
Kapcsolási állapot kijelzés: Igen
Vezérlés típusa: Kapcsolókar
Helyi jelzés: Hiba kijelzés, BE/KI állapotjelzés
Rögzítési mód: Felpattintható
Rögzítési alap: DIN sín
Fésűssín kompatibilitás: Felül vagy alul: fogazat
Csatlakozási távolság: 18 mm fázisok között, 9 mm fázis és nulla között
9 mm-es osztások száma: 10
Méretek: 93 mm magasság, 90 mm szélesség, 73 mm mélység
Tömeg: 500 g
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus
Lezárási lehetőségek: Lakatolási lehetőség, plombálható
Csatlakozások
Csatlakozó típus: Alagút típusú sorkapocs felül vagy alul 1...16 mm² merev, 1...10 mm² rugalmas vezetékhez
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozásnál
Meghúzási nyomaték: 2 N.m felül vagy alul
Környezeti jellemzők
Szabványok: EN/IEC 61009-2-1
Tanúsítványok: CE, VDE, EAC
IP védettség: IP20 az IEC 60529 szerint, IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezettségi fokozat: 3
Túlfeszültségi kategória: III az IEC 60364 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzusállóság, 250 A az EN/IEC 61009-1 szerint
Relatív páratartalom: 95% 55 °C-on
Üzemeltetési magasság: 2000 m
Üzemi környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
