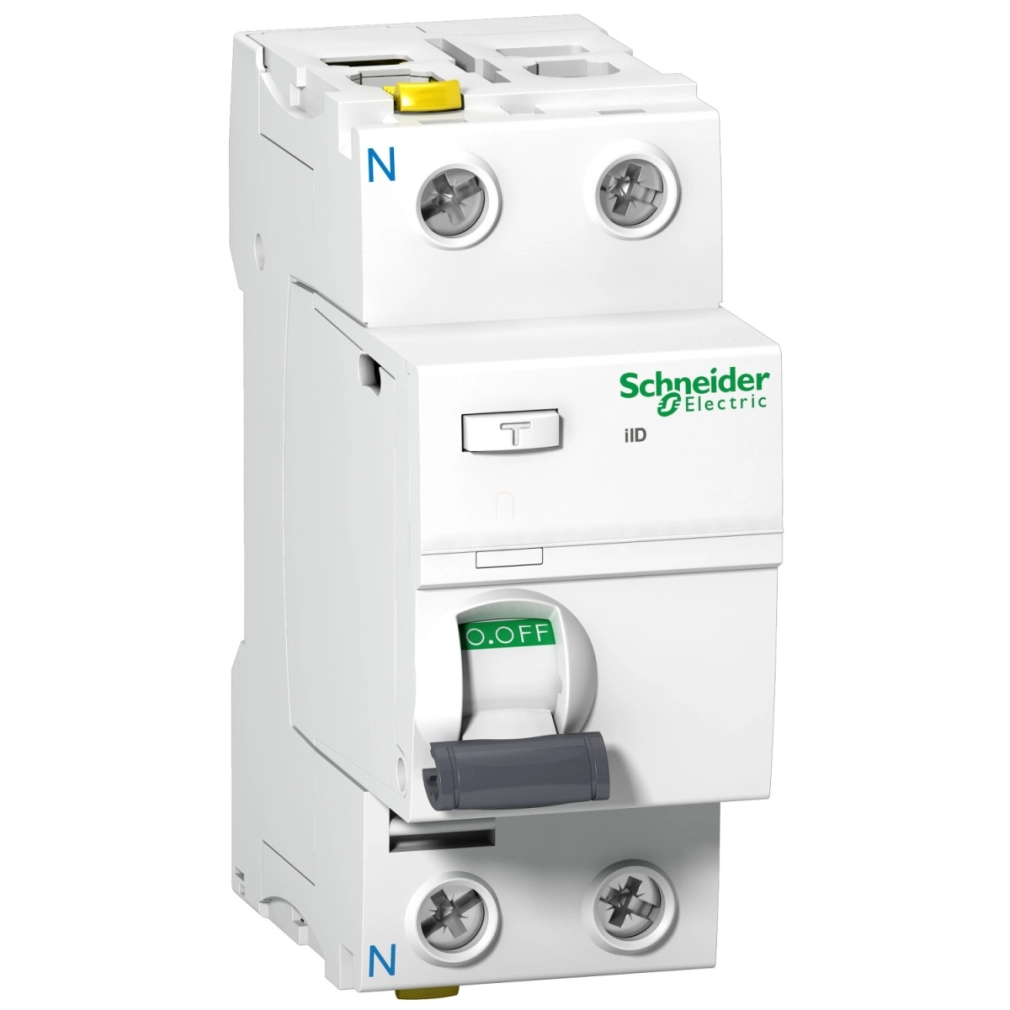

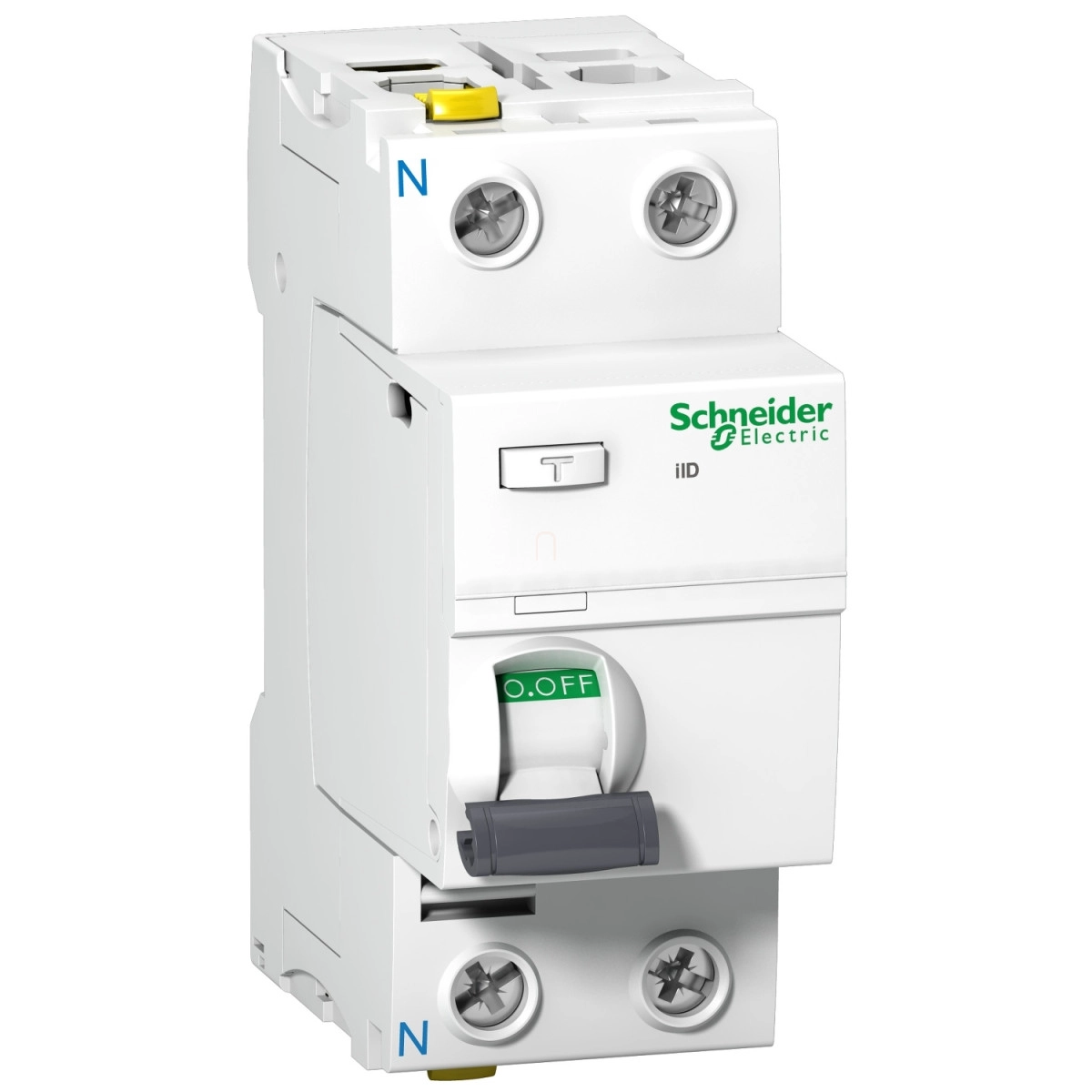

Schneider Electric Acti9 iID - A9Z20216 - áram - védőkapcsoló, A osztály, 2P, 16A, 10mA
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az Acti9 termékvonalba tartozó iID áram-védőkapcsoló a legmodernebb védelmi technológiákat alkalmazza. A-típusú készülékként nemcsak a szinuszos váltakozó hibaáramokat, hanem a pulzáló egyenáramú hibaáramokat is képes érzékelni, ami különösen fontos olyan helyeken, ahol elektronikus eszközöket, például számítógépeket, LED-világítást vagy frekvenciaváltós berendezéseket használnak. A készülék feszültségfüggetlen működésű, ami azt jelenti, hogy a védelmi funkció akkor is aktiválódik, ha a hálózati feszültség ingadozik vagy részleges kimaradás lép fel.
A műszaki paramétereket tekintve a készülék 220-240V AC névleges feszültségen működik, 50/60 Hz hálózati frekvencián. Rendelkezik 1500A zárlati megszakítóképességgel (Idm, Im), valamint 10 kA feltételes zárlati megszakítóképességgel. A szigetelési feszültség 500V AC, míg a lökőfeszültség-állóság 6 kV. A mechanikai élettartam 20000 kapcsolási ciklus, elektromos élettartam pedig AC-1 üzemmódban 15000 ciklus, ami hosszú távú, megbízható működést biztosít. A készülék állapotát kapcsolási állapotjelző mutatja, a vezérlés billenőkarral történik. A rögzítés DIN-sínre történő felpattintással valósul meg, szélességében mindössze 36 mm-t (4 modul szélesség) foglal el, ami helytakarékos telepítést tesz lehetővé elosztószekrényekben.
A termék csatlakoztathatósága kiemelkedően rugalmas a dupla csatlakozók révén. Az elülső csatlakozókon 1-35 mm² tömör, illetve 1-25 mm² sodrott vezeték, valamint 1-25 mm² érvéghüvelyes sodrott vezeték csatlakoztatható. A hátsó csatlakozók 1-25 mm² tömör, illetve 1-16 mm² sodrott vagy érvéghüvelyes sodrott vezeték fogadására alkalmasak. A vezeték csupaszítási hossz 14 mm, a meghúzási nyomaték pedig 3,5 Nm mind a felső, mind az alsó csatlakozásoknál. A készülék működési hőmérséklet-tartománya -25°C és +60°C között van, tárolási hőmérséklete pedig -40°C és +85°C között. Védettsége IP20, modulos tokozással IP40. A készülék megfelel az EN/IEC 61008-1 és EN/IEC 61008-2-1 szabványoknak, és 3-as szennyezettségi fokozatba tartozik.
Schneider Electric Acti9 iID - A9Z20216 - áram - védőkapcsoló, A osztály, 2P, 16A, 10mA műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iID
Termék típusa: Áram-védőkapcsoló (RCCB)
Rövid név: iID
Pólusok száma: 2P
Nulla vezető pozíciója: Bal
Névleges áram: 16 A
Hálózat típusa: AC
Hibaáram érzékenység: 10 mA
Hibaáram védelmi késleltetés: Azonnali
Hibaáram védelmi osztály: A típus
Kiegészítő adatok
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 220...240 V AC 50/60 Hz
Hibaáram kioldási technológia: Feszültségfüggetlen
Névleges kapcsolási és megszakítási képesség: Idm 1500 A, Im 1500 A
Névleges feltételes zárlati áram: 10 kA
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Kapcsolási állapotjelző: Igen
Vezérlés típusa: Billenőkar
Szerelési mód: Felpattintható
Szerelési alap: DIN sín
9 mm osztás: 4
Magasság: 91 mm
Szélesség: 36 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: AC-1: 15000 ciklus
Reteszelési lehetőségek: Lakattal zárható eszköz
Csatlakozások
Csatlakozók:
Dupla csatlakozó elöl 1...35 mm² tömör
Dupla csatlakozó elöl 1...25 mm² sodrott
Dupla csatlakozó elöl 1...25 mm² sodrott érvéghüvellyel
Dupla csatlakozó hátul 1...25 mm² tömör
Dupla csatlakozó hátul 1...16 mm² sodrott
Dupla csatlakozó hátul 1...16 mm² sodrott érvéghüvellyel
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozásnál
Meghúzási nyomaték: 3,5 N.m felső vagy alsó csatlakozásnál
Környezeti feltételek
Szabványok: EN/IEC 61008-1, EN/IEC 61008-2-1
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris tokozásban) az IEC 60529 szerint
Szennyezettségi fokozat: 3
Elektromágneses kompatibilitás: 8/20 µs impulzus állóság, 250 A az EN/IEC 61008-1 szerint
Környezeti működési hőmérséklet: -25...60 °C
Környezeti tárolási hőmérséklet: -40...85 °C
