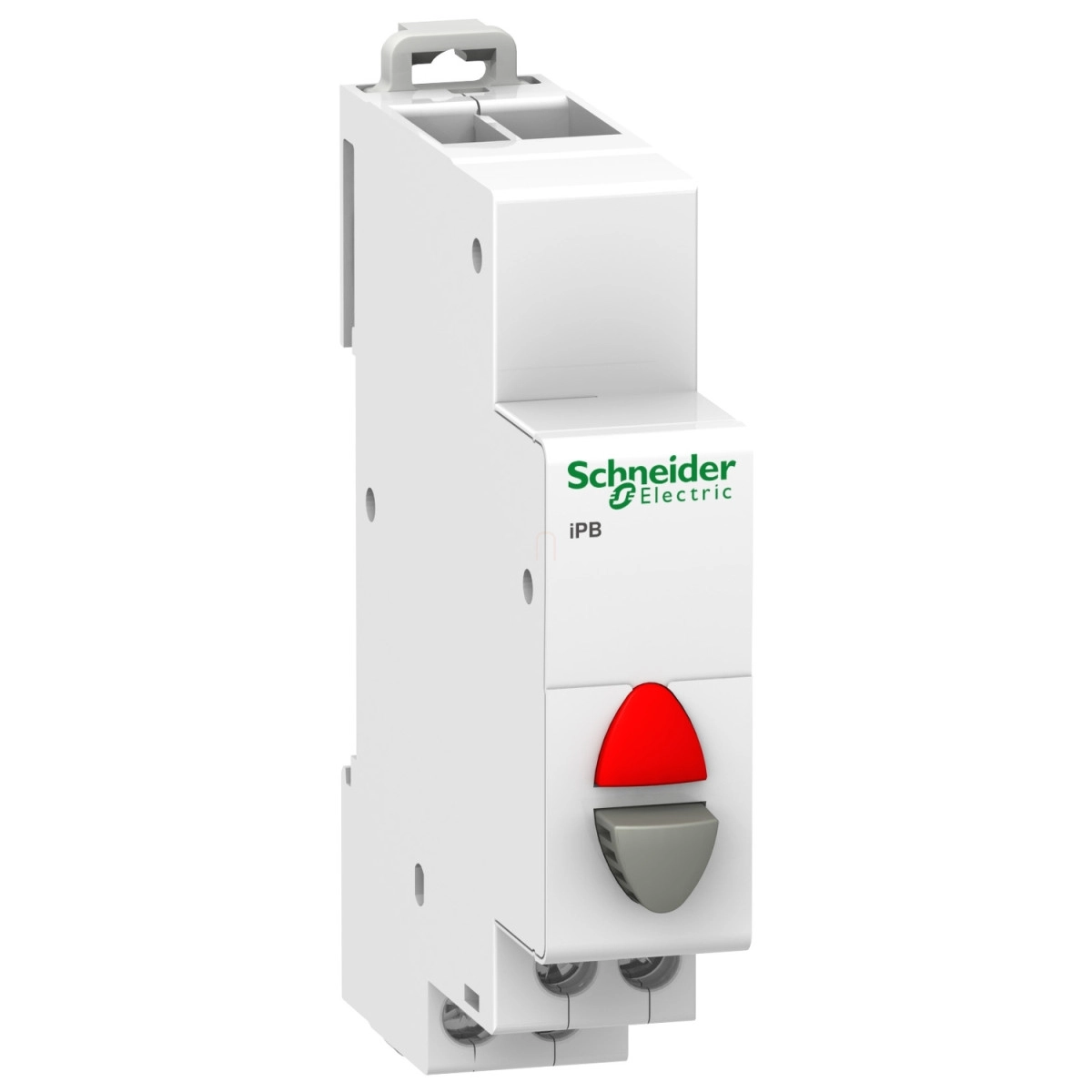

Schneider Electric Acti9 iPB - A9E18037 - nyomógomb, 1NC, szürke, piros LED, 110 - 230VAC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az Acti9 iPB nyomógomb egy normál zárt (NC) érintkezővel van felszerelve, amely 20 A névleges üzemi árammal és 250 V AC névleges üzemi feszültséggel rendelkezik. A beépített piros LED jelzőfény kiemelkedő élettartammal büszkélkedhet - 100 000 óra állandó világítási hatékonyság mellett mindössze 0,3 W fogyasztással. Ez rendkívül gazdaságos megoldást jelent a folyamatos üzemállapot-jelzéshez. A vezérlőelem AC: 110-230 V 50/60 Hz jelzőáramkör-feszültséggel működik, ami széles kompatibilitást biztosít különböző rendszerekkel.
A Schneider Electric A9E18037 nyomógomb szabványos 35 mm-es szimmetrikus DIN-sínre rögzíthető, és kompatibilis a Clario, Librio és ProDis fésűs gyűjtősínekkel és elosztóblokkokkal. A termék mindössze 18 mm szélességű (2 modul, 9 mm-es osztás szerint), 82 mm magas és 71,5 mm mély, fehér színű házban. Elektromos tartóssága kiemelkedő: AC-22 kategóriában 30 000 kapcsolási ciklus AC 50/60 Hz frekvencián. A csatlakoztatás lépcsőzetes alagútkapcsokon keresztül történik, amelyek rugalmas bekötési lehetőséget biztosítanak különböző vezetéktípusokhoz és keresztmetszetekhez: 0,5 mm² merev/hajlékony/érvéghüvelyes vezetékek, valamint 2,5 mm² merev/hajlékony/érvéghüvelyes vezetékek is csatlakoztathatók. A vezeték csupaszítási hossza 9 mm, a meghúzási nyomaték pedig 1 Nm.
A Schneider Electric A9E18037 nyomógomb extrém környezeti feltételek között is megbízhatóan működik. Trópusi kivitelű (2-es fokozat), 95%-os relatív páratartalmat képes elviselni 55 °C-on. Széles üzemi hőmérséklet-tartománya (-35...+70 °C) és tárolási hőmérséklet-tartománya (-40...+80 °C) biztosítja, hogy a legváltozatosabb telepítési körülmények között is alkalmazható. Az IEC 60947-5-1 és IEC 60669-1 szabványoknak megfelelően tervezték, így nemzetközi szinten is alkalmazható minőségi termék. Az Acti9 iPB A9E18037 nyomógomb különösen ajánlott ipari vezérlőrendszerekhez, épületautomatizálási alkalmazásokhoz, valamint minden olyan területen, ahol egy kompakt, megbízható és jól látható visszajelzéssel rendelkező nyomógombra van szükség.
Schneider Electric Acti9 iPB - A9E18037 - nyomógomb, 1NC, szürke, piros LED, 110 - 230VAC műszaki adatok
Általános információk
Termékcsalád: Acti9
Terméknév: Acti9 iPB
Termék vagy alkatrész típusa: Nyomógomb
Eszköz rövid neve: iPB
Szabványok: IEC 60947-5-1, IEC 60669-1
Műszaki jellemzők
Érintkezők típusa és összetétele: 1 NC
Névleges üzemi áram: 20 A
Névleges üzemi feszültség: 250 V AC
Vezérlés típusa: 1 szürke nyomógomb
Helyi jelzés: Piros LED jelzőfény, 100000 óra állandó világítási hatékonyság (fogyasztás 0,3 W)
Jelzőáramkör feszültség: AC: 110...230 V 50/60 Hz
Mechanikai jellemzők
Szerelési mód: Rögzített
Szerelési támasz: 35 mm szimmetrikus DIN sín
Fésűs gyűjtősín és elosztóblokk kompatibilitás: Felül: Clario, Librio, ProDis
9 mm-es osztások: 2
Magasság: 82 mm
Szélesség: 18 mm
Mélység: 71,5 mm
Szín: Fehér
Elektromos jellemzők
Elektromos élettartam: AC-22: 30000 ciklus AC 50/60 Hz
Csatlakozások
Csatlakozások - kapcsok: Lépcsőzetes alagútkapocs 1 kábel(ek) 0,5 mm² merev
Lépcsőzetes alagútkapocs 1 kábel(ek) 0,5 mm² hajlékony
Lépcsőzetes alagútkapocs 1 kábel(ek) 0,5 mm² hajlékony érvéghüvellyel
Lépcsőzetes alagútkapocs 2 kábel(ek) 2,5 mm² merev
Lépcsőzetes alagútkapocs 2 kábel(ek) 2,5 mm² hajlékony
Lépcsőzetes alagútkapocs 2 kábel(ek) 2,5 mm² hajlékony érvéghüvellyel
Vezeték csupaszítási hossz: 9 mm
Meghúzási nyomaték: 1 N.m
Környezeti feltételek
Trópusi kivitel: 2
Relatív páratartalom: 95 % 55 °C-on
Környezeti levegő hőmérséklet üzemelés közben: -35...70 °C
Környezeti levegő hőmérséklet tárolás esetén: -40...80 °C
