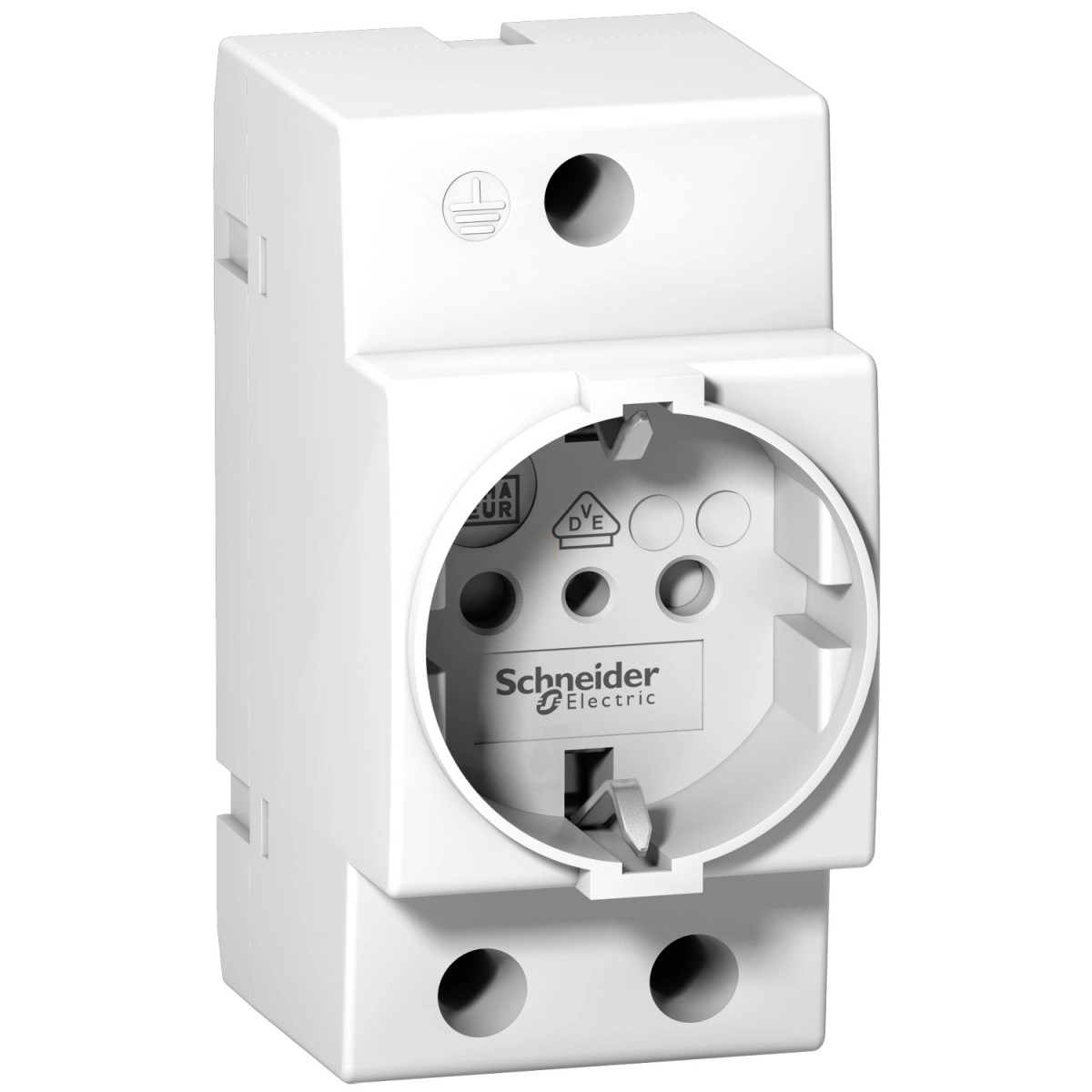

Schneider Electric Acti9 iPC - A9A15303 - Moduláris dugalj 10 16A UE 250V 2P+T
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az Acti9 iPC dugalj 16A névleges áramerősséggel és 250V AC 50/60Hz üzemi feszültséggel rendelkezik, ami megfelelő teljesítményt biztosít a legtöbb elektromos berendezés számára. A termék kompakt méretekkel büszkélkedhet: 87 mm magasság, 44 mm szélesség és 60 mm mélység, így mindössze 5 darab 9 mm-es modult foglal el a DIN-sínen. Ez a méretezés lehetővé teszi az optimális helykihasználást az elosztószekrényekben vagy egyéb vezérlőpanelekben.
A csatlakoztatás alagút típusú kapcsokkal történik, amelyek rugalmas kialakítása lehetővé teszi mind a 6 mm² hajlékony, mind a 10 mm² tömör vezetékek bekötését. A vezeték csupaszítási hossza 13 mm, a megfelelő rögzítéshez 1,2 Nm meghúzási nyomaték szükséges. A fehér színű, esztétikus kivitelezésű moduláris dugalj szerelése egyszerű és biztonságos, szimmetrikus DIN-sínre történő rögzítéssel.
A Schneider Electric A9A15303 moduláris dugalj megfelel a szigorú IEC 23-16 szabványnak, és kiemelkedő védelmi paraméterekkel rendelkezik: IP20 védettség az IEC 60529 szerint, valamint IP40 védettség moduláris burkolatban. Ütésállósága IK03 besorolású, ami megfelelő mechanikai védelmet biztosít. A termék széles működési hőmérséklet-tartománnyal rendelkezik, -25°C és +70°C között megbízhatóan üzemel, tárolása pedig -40°C és +80°C között megengedett. A 2-es szintű trópusállóság (IEC 60068-1 szerint) és a 95%-os relatív páratartalom tűrése 55°C-on tovább növeli a termék sokoldalúságát különböző környezeti feltételek között.
Schneider Electric Acti 9 iPC - A9A15303 - Moduláris dugalj 10 16A UE 250V 2P+T műszaki adatok
Alapadatok
Termékcsalád: Acti9
Terméknév: Acti9 iPC
Termék típus: Moduláris dugalj
Eszköz rövid neve: iPC
Pólusok leírása: 2P + E
Aljzat szabvány: Olasz
Műszaki jellemzők
Névleges áram: 16 A
Névleges üzemi feszültség: 250 V AC 50/60 Hz
Szerelési mód: Fix
Szerelési alap: Szimmetrikus DIN sín
9 mm-es osztás: 5
Magasság: 87 mm
Szélesség: 44 mm
Mélység: 60 mm
Szín: Fehér
Csatlakoztatás
Csatlakozások - kapcsok: Alagút típusú kapocs 1 kábel 6 mm² hajlékony
Alagút típusú kapocs 1 kábel 10 mm² tömör
Vezeték csupaszítási hossz: 13 mm
Meghúzási nyomaték: 1,2 Nm
Környezeti jellemzők
Szabványok: IEC 23-16
IP védettségi fokozat: IP20 megfelelve IEC 60529
IP40 (moduláris burkolat) megfelelve IEC 60529
IK védettségi fokozat: IK03
Trópusállóság: 2 megfelelve IEC 60068-1
Relatív páratartalom: 95% 55°C-on
Környezeti hőmérséklet üzemeléskor: -25...70°C
Környezeti hőmérséklet tároláskor: -40...80°C
