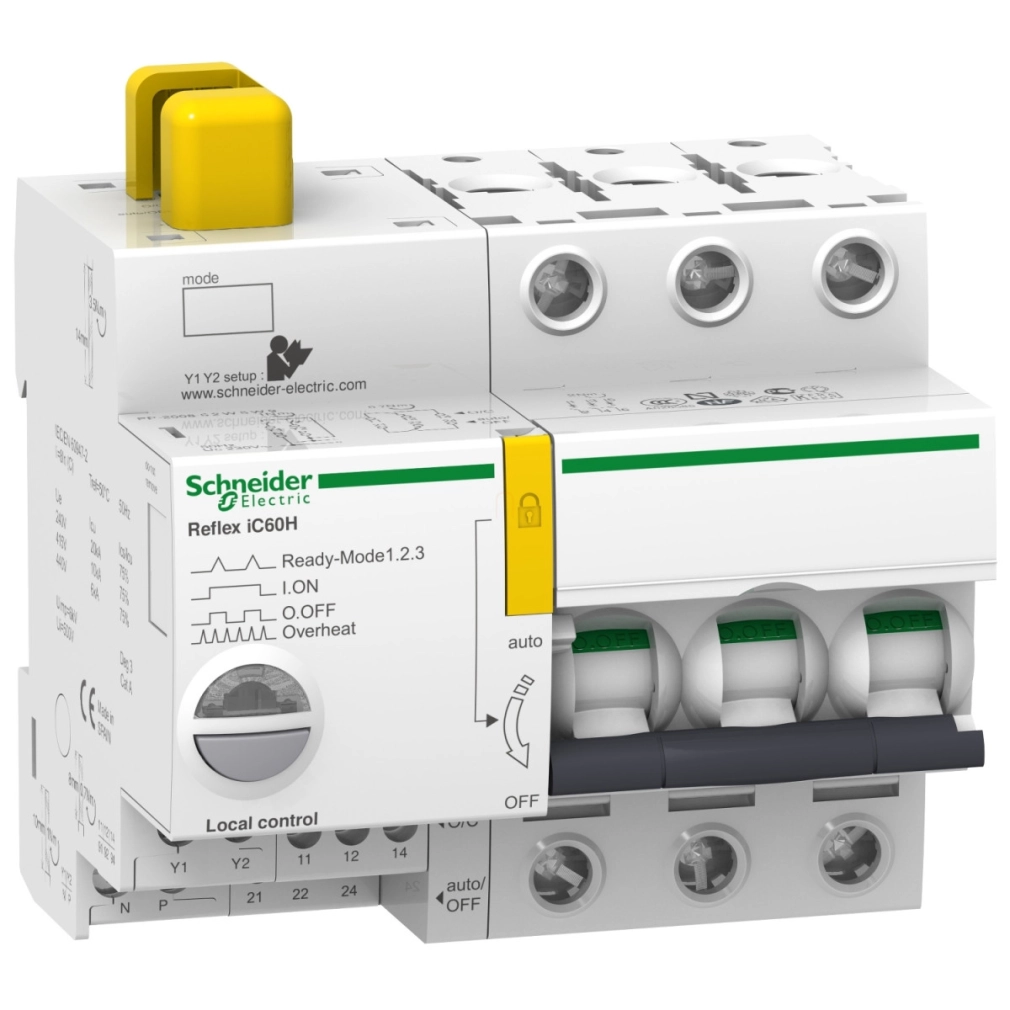

A Schneider Electric Acti 9 Reflex iC60H Ti24 típusú beépített vezérlésű kismegszakító egy innovatív termék, amely egyesíti a hagyományos megszakító funkciókat a távirányíthatóság előnyeivel. Az A9C65316 cikkszámú modell ideális megoldást kínál modern villamos elosztórendszerek számára, ahol a távoli vezérlés és a megbízható áramkörvédelem egyaránt fontos szempont.
A 3 pólusú, C karakterisztikájú, 16 A névleges áramerősségre tervezett megszakító egyesíti a hagyományos termikus-mágneses kioldási technológiát a fejlett vezérlési lehetőségekkel. Ez a kombináció lehetővé teszi, hogy az eszközt ne csak manuálisan, hanem távolról is vezérelhessük, ami különösen hasznos ipari környezetben vagy épületautomatizálási rendszerekben. Az eszköz H törőképesség-kóddal rendelkezik, ami 30 kA zárlati áramot jelent 220-240 V AC feszültségen, illetve 15 kA-t 380-415 V AC feszültségen, megfelelve az EN/IEC 60947-2 szabványnak.
A Reflex iC60H Ti24 megszakító számos vezérlési módot támogat: használhatod az ON/OFF gombokat közvetlen beavatkozáshoz, vagy alkalmazhatod a folyamatos vezérlést, impulzusvezérlést, valamint a váltókapcsolást. A vezérlőáramkör különböző feszültségekkel működtethető: 230 V AC, 24 V AC, 48 V AC 50/60 Hz frekvencián, valamint 24 V DC vagy 48 V DC egyenfeszültséggel. Az eszköz státuszát jól látható LED-ek jelzik: a piros LED a hibaállapotot, a villogó LED a készülék készenlétét vagy túlmelegedését, míg a zöld LED a bekapcsolt állapotot mutatja. Különösen hasznos funkció a villogó LED-jelzés kioldott állapotban, ami segíti a hibaelhárítást.
A megszakító szerelése egyszerű, 35 mm-es szimmetrikus DIN-sínre rögzíthető, méretei kompaktak: 84 mm magasság, 99 mm szélesség és 77 mm mélység. A fehér színű készülékház jól illeszkedik a legtöbb kapcsolószekrény belsejébe. A mechanikai tartósság kiváló, a készülék 50000 működési ciklust garantál, míg elektromos szempontból AC-1 kapcsolási kategóriában szintén 50000 ciklus a várható élettartam. A beépített vezérlésű megszakító kompatibilis a PLC rendszerekkel, ami tovább növeli a felhasználási lehetőségeket az ipari automatizálás területén.
A megszakítón az IP20 védelmi szint biztosítja az alapvető érintésvédelmet, miközben a 3-as szennyezettségi fokozat és a 2-es trópusi kivitel jelzi, hogy az eszköz képes megbízhatóan működni akár 93% relatív páratartalom mellett 40 °C-on is. Az A9C65316 Reflex iC60H megszakító további előnye a lakattal történő lezárás lehetősége kikapcsolt (OFF) helyzetben, ami növeli a karbantartási munkálatok biztonságát, megakadályozva a véletlen visszakapcsolást.
Schneider Electric Acti 9 Reflex iC60H - A9C65316 - beépített megszakító vezérlés műszaki adatok
Fő jellemzők
Eszköz alkalmazás: Vezérlés, Elosztás
Termékcsalád: Acti9
Terméknév: Reflex iC60
Eszköz rövid név: Reflex iC60H
Termék típus: Beépített vezérlésű kismegszakító
Pólusok leírása: 3P
Védett pólusok száma: 3
Hálózati típus: AC
Kioldóegység technológia: Termikus-mágneses
Görbetípus: C
Kiegészítő adatok
Névleges áram [In]: 16 A
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kód: H
Megszakítóképesség: 30 kA Icu 220...240 V AC 50/60 Hz esetén, az EN/IEC 60947-2 szerint
15 kA Icu 380...415 V AC 50/60 Hz esetén, az EN/IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 500 V AC
Érintkezőhelyzet kijelző: Igen
Vezérlési típus: BE/KI gomb
Távvezérlés folyamatos paranccsal
Távvezérlés impulzussal
Váltókapcsoló
Vezérlőjel típusa: Tartós nagyon alacsony feszültség
Impulzus
Tartós
Helyi jelzés: Piros LED: hiba
Villogó LED: eszköz készen áll
Villogó LED: eszköz túlmelegedés
Zöld LED: eszköz BE
Villogó LED: eszköz kioldott
Vezérlőáramkör feszültsége [Uc]: 230 V AC 50/60 Hz
24 V AC 50/60 Hz
48 V AC 50/60 Hz
24 V DC
48 V DC
Névleges tápfeszültség [Us]: 230 V AC 50/60 Hz frekvencián
Szerelési mód: Rögzített
Szerelési alap: 35 mm szimmetrikus DIN sín
9 mm-es osztás: 11
Magasság: 84 mm
Szélesség: 99 mm
Mélység: 77 mm
Szín: Fehér
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: AC-1: 50000 ciklus AC 50 Hz
Lakattal zárhatóság: Lakattal zárható
Zárási opciók leírása: Lakat OFF pozícióban
Földzárlat védelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezet
IP védettségi szint: IP20 az IEC 60529 szerint
Szennyezettségi fok: 3
Trópusállóság: 2
Relatív páratartalom: 93% 40 °C-on
