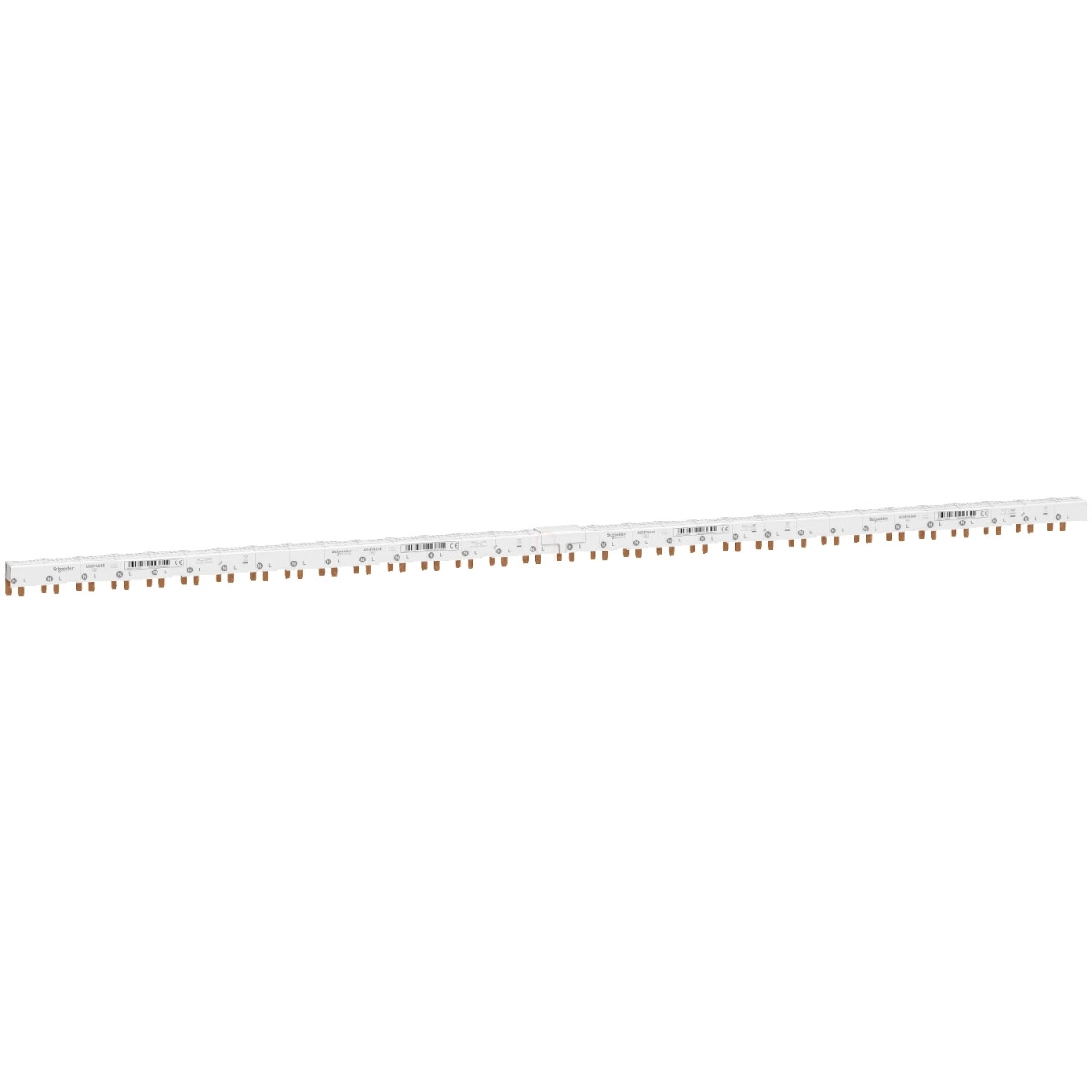

Az Acti9 fésűs gyűjtősín egy kiváló minőségű, professzionális elektromos csatlakoztatási megoldás, amely elsősorban moduláris elosztó rendszerekben használható. A Schneider Electric által gyártott A9XPA648 típusú 1L+N konfigurációjú gyűjtősín segít az elektromos kapcsolószekrények gyors, hatékony és biztonságos bekötésében, jelentősen csökkentve a telepítési időt és minimalizálva a vezetékezési hibák lehetőségét.
Ez a 48 modulnyi, 9 mm osztástávolságú fésűs gyűjtősín vízszintesen szerelhető fel, és kifejezetten az Acti9 sorozatú moduláris készülékekkel való használatra lett tervezve. Kompatibilis többek között az Acti9 C40, DT40, iDPN, ID C40, ITG40, iC40, iDT40, iDD40, iIG40, iCV40, iID40 és egyéb termékcsaládokkal, valamint a Multi9 N40 készülékekkel is. A sín 32 áramkörhöz biztosít csatlakozást, ahol az egyes csatlakozási pontok 1P+N konfigurációban érhetők el. A sín speciális, fogazott csatlakozórendszere biztosítja a stabil és biztonságos elektromos kapcsolatot.
A gyűjtősín 80 A névleges üzemi áramerősséggel rendelkezik 40 °C-os környezeti hőmérsékleten, működési feszültsége 230 V AC fázis/nulla között. Szigetelési feszültsége 400 V AC az IEC 61439-1 szabványnak megfelelően, névleges lökőfeszültség-állósága pedig 4 kV. Az IP20-as védelmi fokozattal ellátott termék szigetelt kivitelben készül, fehér (RAL 9003) színben. A gyűjtősín vágható, így a szükséges hosszúság pontosan beállítható. A készlet tartalmazza a végzáró elemeket és a fog burkolatokat is.
Fizikai méreteit tekintve 862 mm hosszú, 29 mm magas és 26 mm mély, össztömege mindössze 365 g. A telepítés helye az alagút típusú csatlakozókra, felülre történik. A termék megfelel az EN/IEC 61439-1 szabványnak, és kitűnő tűzállósági jellemzőkkel rendelkezik: 960 °C-on 30 másodpercig ellenáll a lángnak az IEC 60695-2-1 szabvány szerint. A szennyezettségi fok 3, az EN/IEC 60439-1 szabványnak megfelelően.
A Schneider Electric Acti9 fésűs gyűjtősín A9XPA648 ideális választás villanyszerelők, villamosmérnökök számára, akik gyors, megbízható és biztonságos megoldást keresnek az Acti9 moduláris készülékek bekötésére az elosztószekrényekben. A termék professzionális használatra készült, elsősorban ipari, kereskedelmi és lakossági villamos elosztórendszerekhez.
Schneider Electric Acti9 fésűs gyűjtősín A9XPA648 műszaki adatok
Alapadatok
Termékcsalád: Acti9
Terméktípus: Fésűs gyűjtősín
Szerelési mód: Vízszintes
Tartozék kategória: Csatlakoztatási kiegészítő
Vonalak leírása: 1L + N
Hosszúság modulokban: 48 (18 mm-es modul)
Szabványok: EN/IEC 61439-1
Kiegészítő adatok
Áramkörök száma: 32 áramkör Aux + N + 1 L
Elosztás típusa: Aux N L
Pólusok konfigurációja 1 áramkörhöz: 1 x 1P + N
Csatlakozási osztástávolság: 9 mm a fázis és nulla között
Csatlakozó típusa: Fogazott
Áramkörök közötti távolság: 27 mm
Jelölés: N L
Szigetelés: Szigetelt
Készülék bemutatása: Vágható
Szállított felszerelés: Végzáró elemek, fog burkolatok
Elektromos jellemzők
Névleges üzemi áramerősség [Ie]: 80 A 40 °C-nál
Névleges üzemi feszültség [Ue]: 230 V AC Fázis/Nulla
Névleges szigetelési feszültség [Ui]: 400 V AC az IEC 61439-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Méret és fizikai jellemzők
Szerelési hely: Felül az alagút típusú csatlakozókon
9 mm-es osztások: 96
Magasság: 29 mm
Szélesség: 862 mm
Mélység: 26 mm
Termék tömege: 365 g
Szín: Fehér (RAL 9003)
Kompatibilis termékcsaládok
Acti9 C40, Acti9 C40 Vigi, Acti9 DT40, Acti9 DT40 Vigi, Acti9 iDPN, Acti9 iDPN Vigi, Acti9 ID C40, Acti9 IDc, Acti9 ITG40, Multi9 N40, Acti9 iC40, Acti9 iDT40, Acti9 iDD40, Acti9 iDD40 TG, Acti9 Vigi iTG40, Acti9 iIG40, Acti9 iCV40, Acti9 Vigi iCG40, Acti9 iID40
Környezeti jellemzők
Tűzállóság: 960 °C (30 s) az IEC 60695-2-1 szerint
Szennyezettségi fok: 3 az EN/IEC 60439-1 szerint
IP védettségi fok: IP20 végzáró elemekkel és fog burkolatokkal
