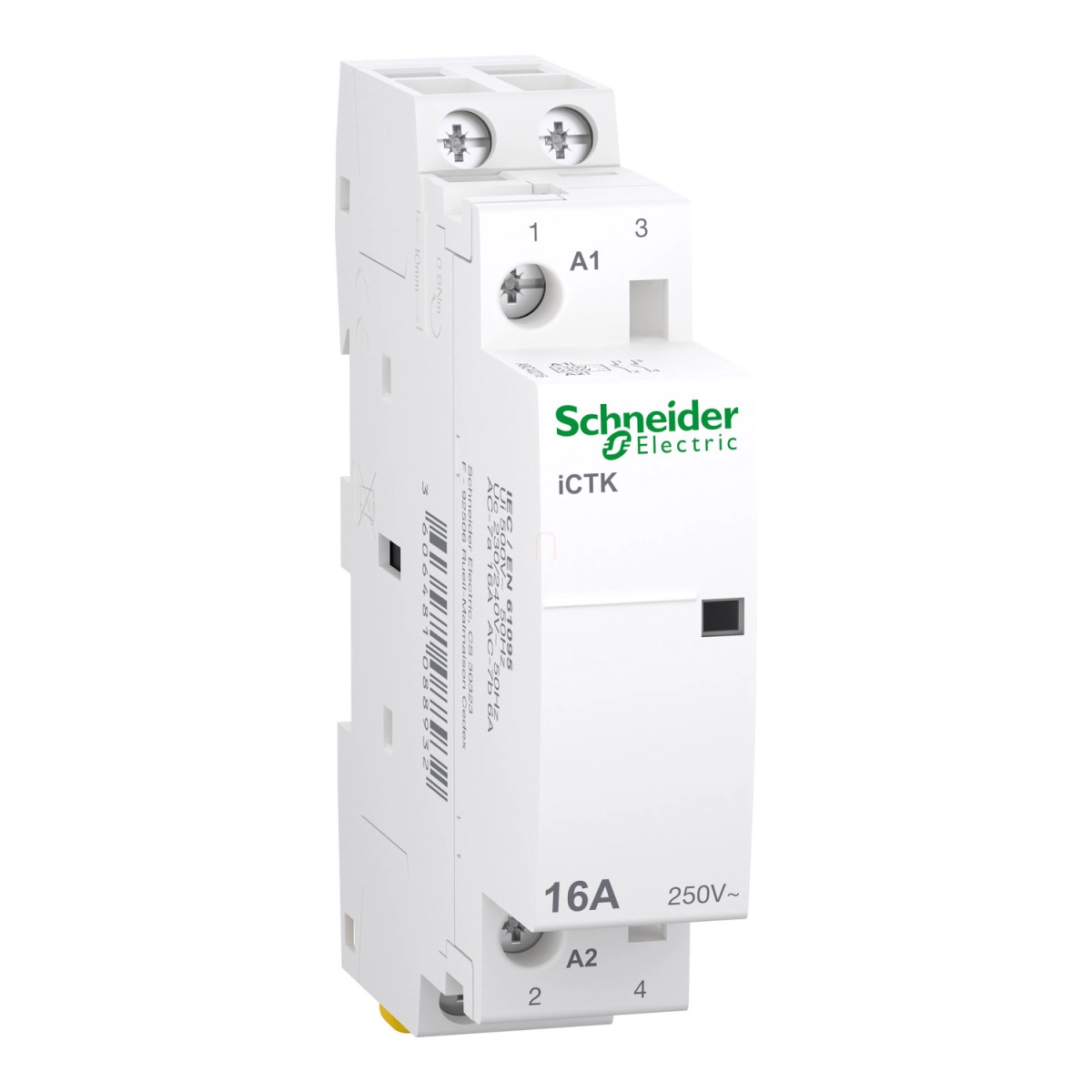

A Schneider Electric Acti9 iCTK sorozatú A9C40216 típusjelzésű kontaktora egy kompakt, megbízható és hatékony megoldást kínál motor, fűtés és világítás vezérléséhez. A kontaktor az Acti9 termékcsalád tagjaként a Schneider Electric prémium minőségét képviseli a kapcsolóberendezések világában.
Az A9C40216 típusú kontaktor 2 darab záró érintkezővel (2NO) rendelkezik, 250 V AC 50 Hz névleges üzemi feszültségen való működésre tervezték. A tekercs vezérlő feszültsége 230-240 V AC 50 Hz, így tökéletesen illeszkedik a hazai szabványos hálózatokhoz. A névleges üzemi áram AC-7A kategóriában 16 A, míg AC-7B kategóriában 6 A, ami lehetővé teszi különböző terhelések biztonságos kapcsolását. Ez a kontaktor kiválóan alkalmazható különböző vezérlési feladatokra lakóépületekben és kisebb kereskedelmi létesítményekben egyaránt.
A Schneider Electric A9C40216 kontaktor kiemelkedő tulajdonsága a rendkívüli mechanikai tartósság - 1.000.000 kapcsolási ciklus - és a kategóriájában figyelemre méltó elektromos élettartam, amely az alkalmazási területtől függően 25.000-80.000 ciklus között mozog. A készülék távvezérléssel működtethető, és a helyi állapotjelzést az akció indikátor biztosítja. A tekercs tartó teljesítményfelvétele mindössze 2,7 VA, míg a bekapcsolási teljesítmény 9,2 VA, amely energiahatékony működést tesz lehetővé. A készülék maximális teljesítményfelvétele csupán 1,2 W 250 V AC mellett. Figyelemre méltó, hogy a kontaktor zajszintje rendkívül alacsony, mindössze 30 dB.
A készülék pattintható rögzítési móddal szerelhető 35 mm-es szimmetrikus DIN sínre, szélessége csupán 18 mm (2 modul), magassága 81 mm, mélysége 68,5 mm. A kompakt fehér készülékház elegáns megjelenést biztosít, és könnyen integrálható meglévő rendszerekbe. A csatlakozások mind a vezérlő, mind az erősáramú áramkör esetében alagút típusú sorkapcsokkal vannak kialakítva, amelyek különböző keresztmetszetű merev és rugalmas vezetékek fogadására alkalmasak. A sorkapcsok meghúzási nyomatéka 0,8 Nm. Az A9C40216 kontaktor védettségi szintje IP20, moduláris burkolatban IP40 az IEC 60529 szabvány szerint, üzemi hőmérséklet-tartománya -5 és +60 °C között van, míg tárolási hőmérséklet-tartománya -40 és +70 °C között mozog. A készülék akár 2000 méteres tengerszint feletti magasságon is működőképes, és ellenáll a 95%-os relatív páratartalomnak 55 °C-on.
Schneider Electric Acti 9 iCTK - A9C40216 - kontaktor, 16A, 2NO, 250VAC műszaki adatok
Fő paraméterek
Termékcsalád: Acti9
Terméknév: Acti9 iCTK
Termék vagy komponens típusa: Kontaktor
Rövid terméknév: iCTK
Alkalmazási terület: Motor-fűtés-világítás
Pólusok: 2P
Névleges üzemi áram: 16 A AC-7A, 6 A AC-7B
Pólusok érintkező összetétele: 2 NO
Hálózat típusa: AC
Vezérlés típusa: Távvezérlés
Vezérlőáramkör feszültsége: 230...240 V AC 50 Hz
Kiegészítő adatok
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 250 V AC 50 Hz
Maximális teljesítményfelvétel: 1.2 W 250 V AC mellett
Névleges szigetelési feszültség: 500 V AC 50 Hz
Névleges lökőfeszültség-állóság: 4 kV
Vezérlőjel típusa: Tartós
Kapcsolási gyakoriság: 100 kapcsolási művelet/nap
Helyi jelzés: Működésjelző
Tartó teljesítményfelvétel: 2.7 VA
Bekapcsolási teljesítmény: 9.2 VA
Mechanikai tulajdonságok
Szerelési mód: Felcsattintható
Szerelési alap: 35 mm szimmetrikus DIN sín
Modulszélesség: 2 (9 mm-es modul)
Magasság: 81 mm
Szélesség: 18 mm
Mélység: 68.5 mm
Szín: Fehér
Tartósság
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 80000 ciklus IEC/EN 61095 16 A 50 Hz AC-7A
25000 ciklus IEC/EN 61095 6 A 50 Hz AC-7B
30000 ciklus IEC/EN 61095 50 Hz AC-7C
80000 ciklus EN/IEC 60947-4-1 50 Hz AC-1
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-3
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5a
30000 ciklus EN/IEC 60947-4-1 50 Hz AC-5b
Csatlakozások
Vezérlőáramkör: alagút típusú sorkapcsok 2 kábel(ek) 1,5 mm² merev
Erősáramú áramkör: alagút típusú sorkapcsok 1 kábel(ek) 1…4 mm² rugalmas
Erősáramú áramkör: alagút típusú sorkapcsok 1 kábel(ek) 1,5…6 mm² merev
Vezérlőáramkör: alagút típusú sorkapcsok 1 kábel(ek) 1,5…2,5 mm² merev
Vezérlőáramkör: alagút típusú sorkapcsok 2 kábel(ek) 1,5…2,5 mm² rugalmas
Meghúzási nyomaték - vezérlőáramkör: 0,8 Nm
Meghúzási nyomaték - erősáramú áramkör: 0,8 Nm
Kompatibilitás
Termék kompatibilitás: Nincs segédérintkező
Kompatibilitási kód: ICT
Piaci szegmens: Kisebb kereskedelmi, Lakossági
Környezeti paraméterek
Szabványok: IEC/EN 61095
Zajszint: 30 dB
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezettségi fokozat: 2
Trópusállóság: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemi magasság: 2000 m
Környezeti hőmérséklet üzemelés közben: -5…60 °C
Környezeti hőmérséklet tárolás során: -40…70 °C
