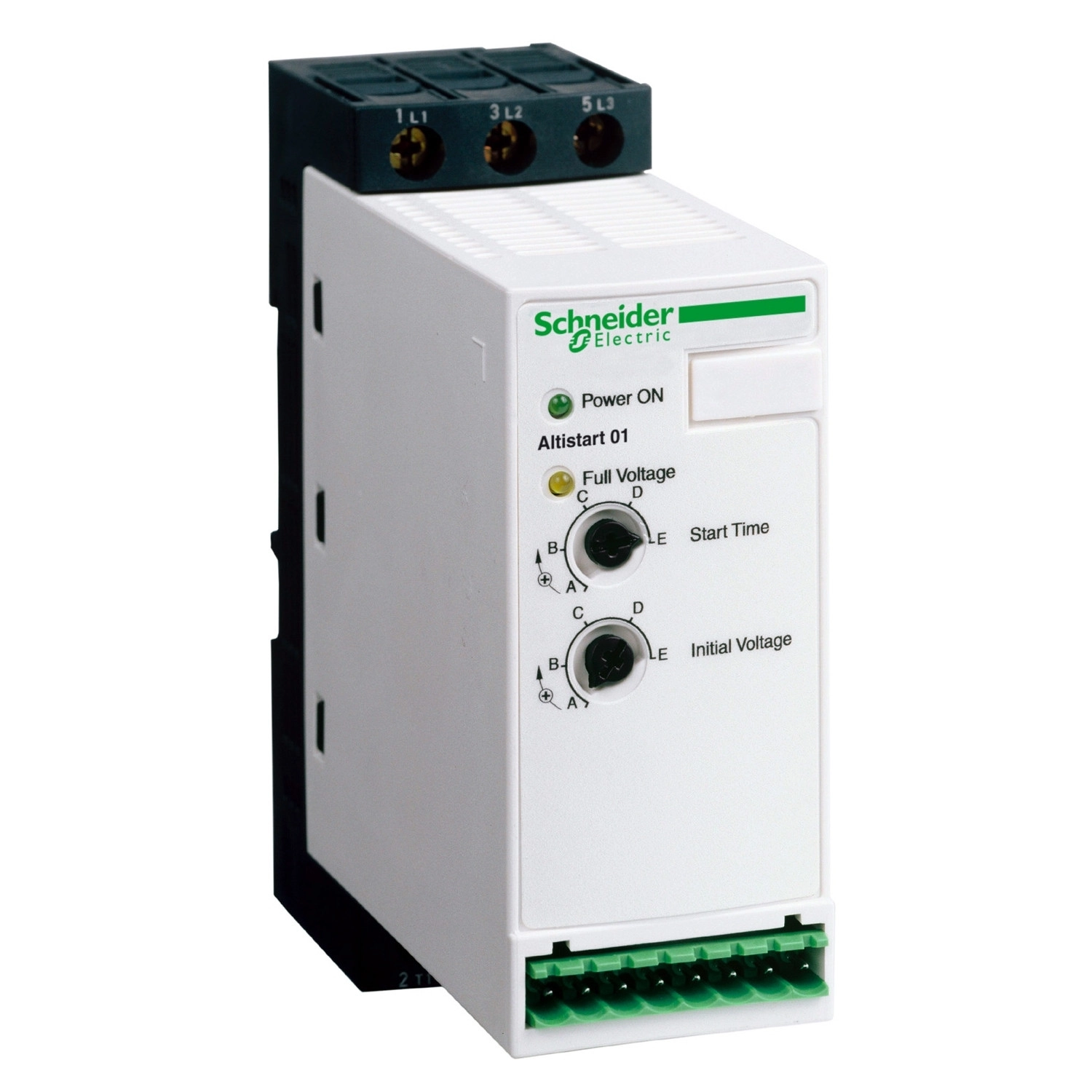

Schneider Electric Altistart 01 - ATS01N125FT - lágyindító, 1f - 230VAC - 25A - 2,2kW / 3f - 400VAC - 25A - 11kW, 1 vezérelt fázis
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az ATS01N125FT lágyindító 1 fázisú hálózatról üzemeltethető, 110-480V tápfeszültség tartományban. A készülék maximális terhelhetősége 25A. Egyetlen fázisú motorok esetén 230V-on 2,2kW, míg háromfázisú motorok esetében 230V-on akár 5,5kW, 400V-on pedig egészen 11kW teljesítményig alkalmazható. Ez a rugalmasság lehetővé teszi, hogy számos különböző alkalmazási területen használható legyen, az egyszerűbb gépeknél és berendezéseknél egyaránt. A lágyindító feszültség-rámpa indítást biztosít, így a motor lágy, fokozatos gyorsulással éri el a névleges fordulatszámot.
Az ATS01N125FT kialakításának egyik kiemelkedő jellemzője az integrált bypass funkció, amely lehetővé teszi, hogy a motor elérje a névleges fordulatszámot, a lágyindító automatikusan áthidalja saját magát, jelentősen csökkentve ezzel az energiaveszteséget és a készülék melegedését. A normál üzem során a teljesítményveszteség mindössze 1W, ami kifejezetten energiahatékony működést biztosít. Az átmeneti állapotban a teljesítményveszteség 126W. A vezérlőáramkör több feszültségszinttel is működtethető: 24V AC/DC (30mA áramfelvétellel), 110V AC (35mA áramfelvétellel) vagy 240V AC (80mA áramfelvétellel).
A Schneider Electric Altistart 01 ATS01N125FT indítási ideje 1-5 másodperc között állítható, így a konkrét alkalmazáshoz optimalizálható. Az indítási nyomaték a közvetlen hálózati indítás 30-80%-a között szabályozható, ami jelentősen csökkenti a mechanikai rendszer terhelését és növeli annak élettartamát. A készülék kompakt méretekkel rendelkezik: 124 mm magas, 45 mm széles és 131 mm mély, a súlya pedig mindössze 0,35 kg, így könnyen beépíthető meglévő rendszerekbe is.
Az ATS01N125FT lágyindító védelmi besorolása IP20, ami beltéri használatra teszi alkalmassá. A készülék függőlegesen szerelhető (±10°), és kétféle rögzítési lehetőséget is kínál: szimmetrikus (35 mm-es) DIN sínre vagy csavaros rögzítéssel. Működési hőmérséklet-tartománya -10°C és +40°C között van terheléscsökkentés nélkül, míg 40-50°C között 2%-os áramcsökkentés/°C alkalmazása szükséges. A készülék 1000 méter tengerszint feletti magasságig teljes terheléssel üzemeltethető, e fölött minden további 100 méterenkénti emelkedésnél 2,2%-os áramcsökkentést kell alkalmazni.
Schneider Electric Altistart 01 - ATS01N125FT - lágyindító műszaki adatok
Alapadatok
Termékcsalád: Altistart 01
Terméktípus: Lágyindító
Alkalmazás: Aszinkron motorokhoz, egyszerű gépekhez
Rövid terméknév: ATS01
Cikkszám: ATS01N125FT
Elektromos jellemzők
Hálózati fázisok száma: 1 fázis
Névleges tápfeszültség: 110...480 V (-10...10%)
Tápfeszültség határértékek: 99...528 V
Hálózati frekvencia: 47,5...63 Hz (50...60 Hz ±5%)
Indítási mód: Feszültség-rámpás indítás
Indítási idő: 1-5 másodperc között állítható
Indítási nyomaték: A közvetlen hálózati indítás 30-80%-a
Kimeneti feszültség: <= tápfeszültség
Vezérlőáramkör feszültségei: 110 V AC ±10% (35 mA), 24 V AC/DC ±10% (30 mA), 240 V AC ±10% (80 mA)
Teljesítmény adatok
Lágyindító névleges árama: 25 A
Áramfelvétel: 125 A névleges terhelésnél
Motorteljesítmény (kW):
11 kW, 3 fázis, 400 V
3 kW, 3 fázis, 230 V
4 kW, 3 fázis, 230 V
9 kW, 3 fázis, 400 V
7,5 kW, 3 fázis, 400 V
5,5 kW, 3 fázis, 230 V
2,2 kW, 1 fázis, 230 V
Motorteljesítmény (hp):
11 hp, 3 fázis, 460 V
2 hp, 3 fázis, 210 V
3 hp, 3 fázis, 210 V
5 hp, 3 fázis, 230 V
9 hp, 3 fázis, 460 V
7,5 hp, 3 fázis, 230 V
Teljesítményveszteség: 1 W teljes terhelésnél és az indítás végén, 126 W átmeneti állapotban
Kiegészítő funkciók
Szerelési mód: Hűtőbordával
Elérhető funkciók: Integrált bypass
Mechanikai jellemzők
Csavarozási nyomaték: 0,5 N.m, 1,9...2,5 N.m
Elektromos csatlakozások: Csavaros kapcsok, különböző méretekben az erőátviteli és vezérlőáramkörökhöz
Jelölés: CE
Üzemi helyzet: Függőleges ±10 fok
Méretek: Magasság: 124 mm, Szélesség: 45 mm, Mélység: 131 mm
Nettó tömeg: 0,35 kg
Működési környezet
IP védettségi fokozat: IP20
Szennyezési fokozat: 2 (EN/IEC 60947-4-2 szerint)
Rezgésállóság: 1 gn (f= 13...150 Hz) az EN/IEC 60068-2-6 szerint, 1,5 mm csúcstól csúcsig (f= 3...13 Hz) az EN/IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms időtartamig az EN/IEC 60068-2-27 szerint
Relatív páratartalom: 5...95% kondenzáció vagy csepegő víz nélkül (EN/IEC 60068-2-3 szerint)
Üzemi hőmérséklet: -10...40 °C (terheléscsökkentés nélkül), 40...50 °C (2% áramerősség-csökkentés/°C mellett)
Tárolási hőmérséklet: -25...70 °C az EN/IEC 60947-4-2 szerint
Üzemi magasság: <= 1000 m terheléscsökkentés nélkül, > 1000 m 2,2% áramerősség-csökkentés/100 m mellett
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-2
Terméktanúsítványok: C-Tick, CCC, GOST, CSA, UL
Felhasználási kategória: AC-53B az EN/IEC 60947-4-2 szerint
Kompatibilitási kód: ATS01N1
Elektromágneses kompatibilitás: Számos EMC szabványnak megfelel, beleértve a CISPR 11, IEC 61000-4 sorozat, EN 50082-1, EN 50082-2 szabványokat
