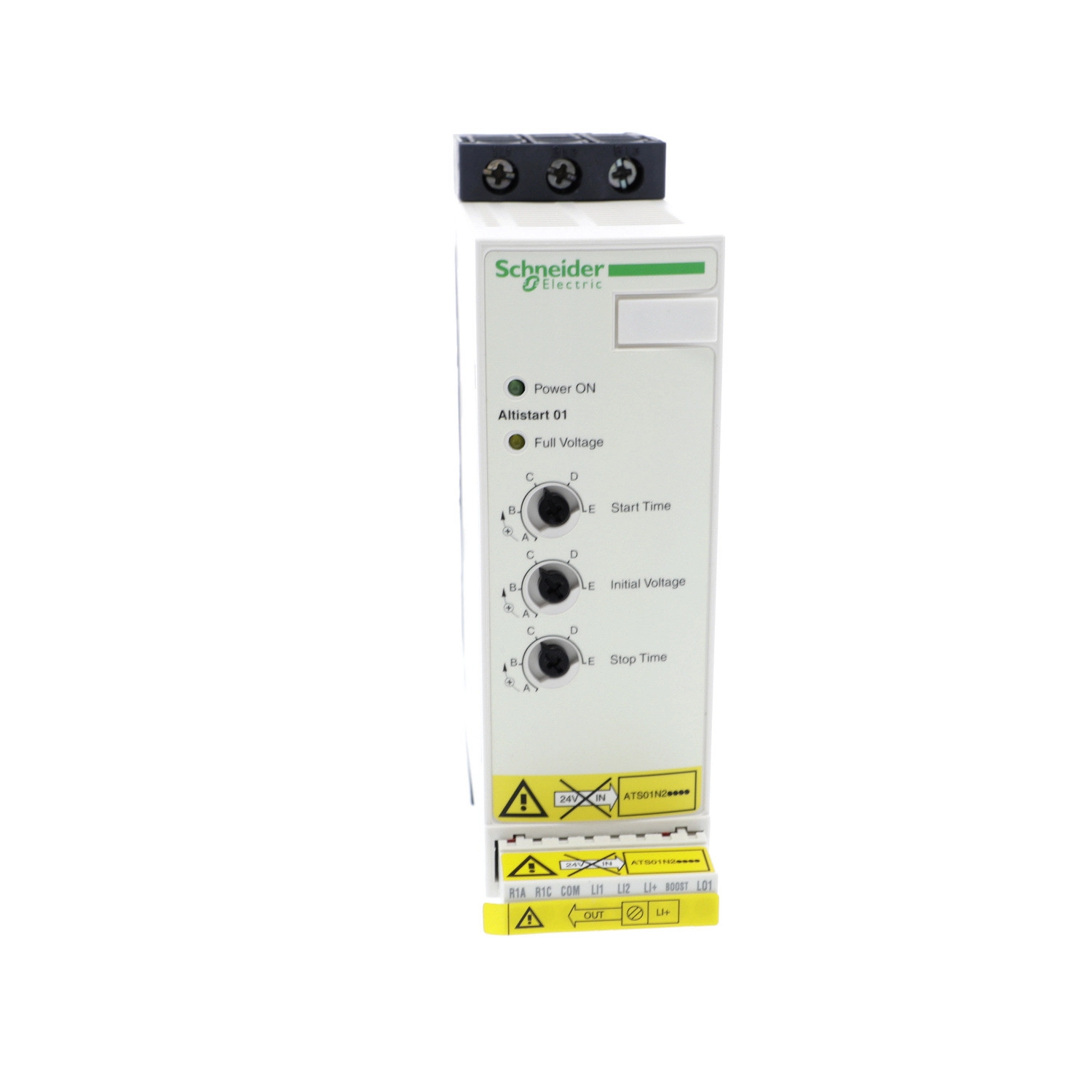

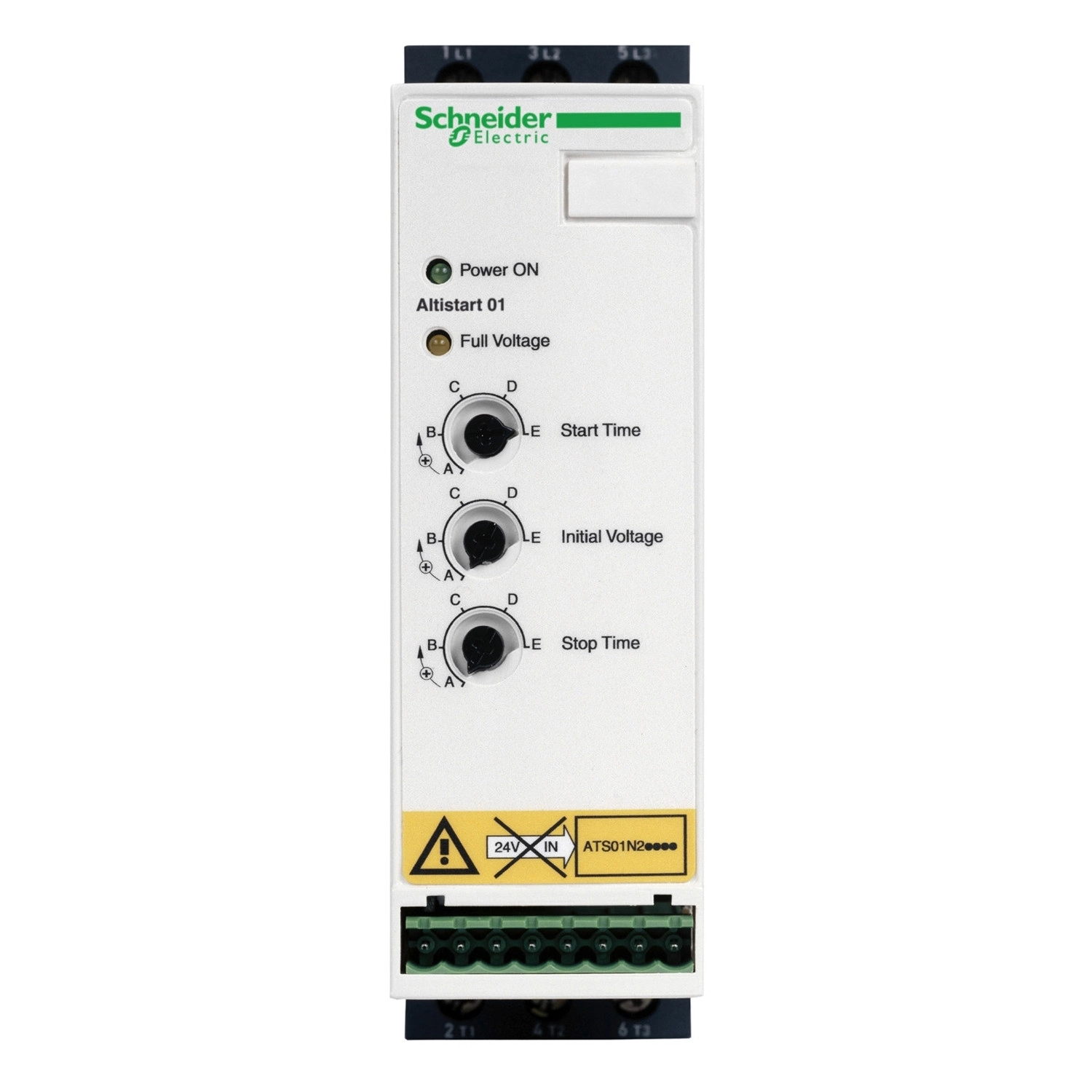

Az ATS01N222LU egy kompakt lágyindító a Schneider Electric Altistart 01 sorozatából, amely kifejezetten aszinkron motorok indítására és leállítására szolgál. Ez a nagy teljesítményű eszköz lehetővé teszi a 4-5,5 kW-os háromfázisú motorok kíméletes és fokozatos indítását a 200-240 V-os tartományban, ami jelentősen csökkenti a mechanikai és elektromos terhelést az indítási folyamat során.
A 22 amperes névleges áramerősséggel rendelkező ATS01N222LU lágyindító feszültség-rámpa funkcióval biztosítja a motor lágy indítását, amelynek időtartama 1-10 másodperc között állítható. A készülék szintén kínál lassú leállítási funkciót, amely ugyancsak 1-10 másodperces tartományban szabályozható. Ez a kettős funkció kiváló megoldást jelent olyan alkalmazásokban, ahol a hirtelen indítás és leállítás károsíthatná a berendezést vagy a hajtott eszközt. Az indítási nyomaték az alapértelmezett nyomaték 30-80%-a között állítható, lehetővé téve a különböző terhelési karakterisztikákhoz való optimális alkalmazkodást.
Az ATS01N222LU integrált bypass funkcióval rendelkezik, amely csökkenti a hőveszteséget és növeli az eszköz energiahatékonyságát. A normál működés során a teljesítményveszteség mindössze 4,5 W, míg az átmeneti állapotban is csak 124,5 W. A készülék IP20-as védettséggel rendelkezik, és -10°C és +40°C közötti környezeti hőmérsékleten működik teljes terheléssel (40-50°C között 2%-os áramcsökkentéssel működtethető). A vezérlőkör feszültsége beépített, és a készülék két logikai bemenettel (LI1, LI2) és egy BOOST funkcióval rendelkezik, amelyek lehetővé teszik a stop, run és indítási boost funkciók használatát.

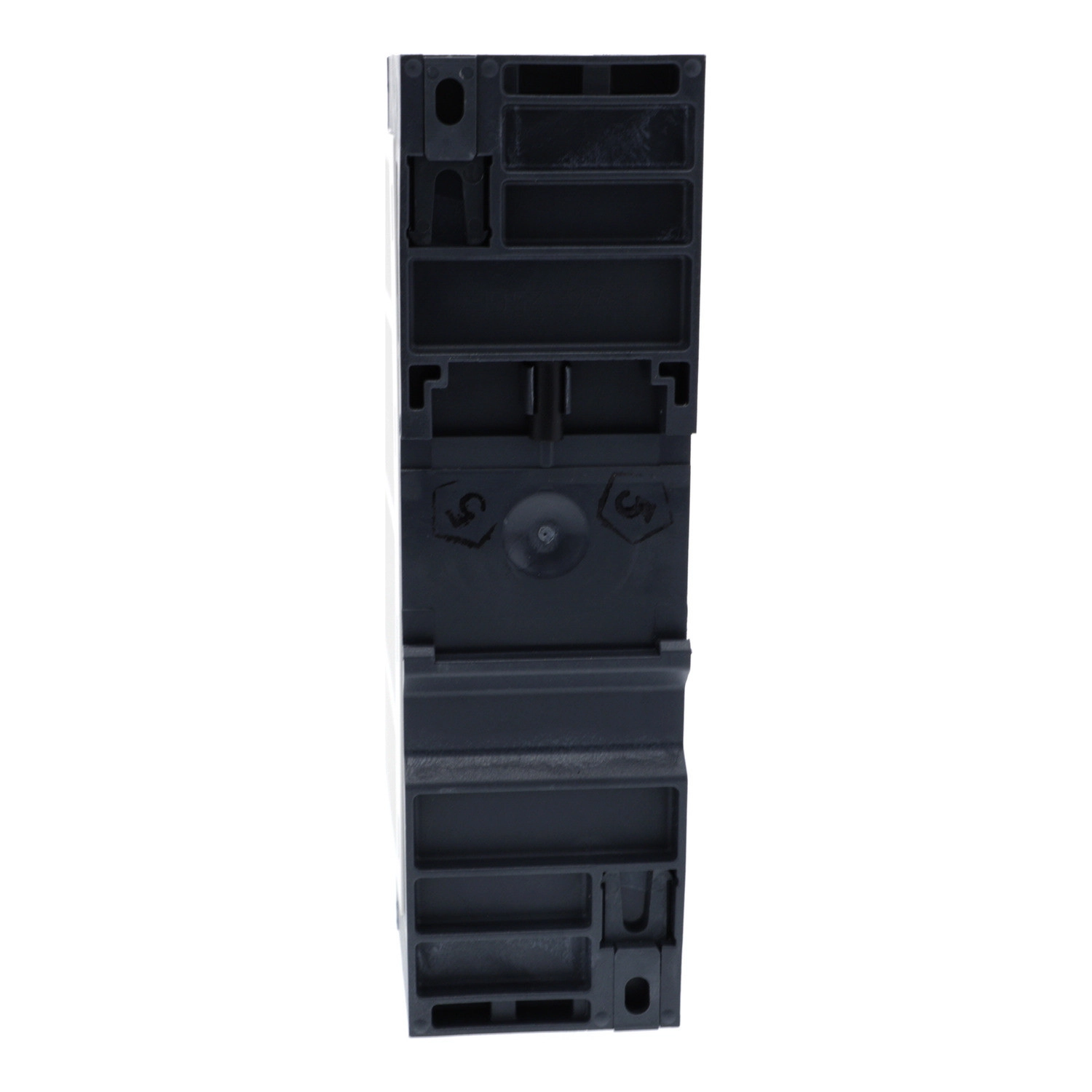

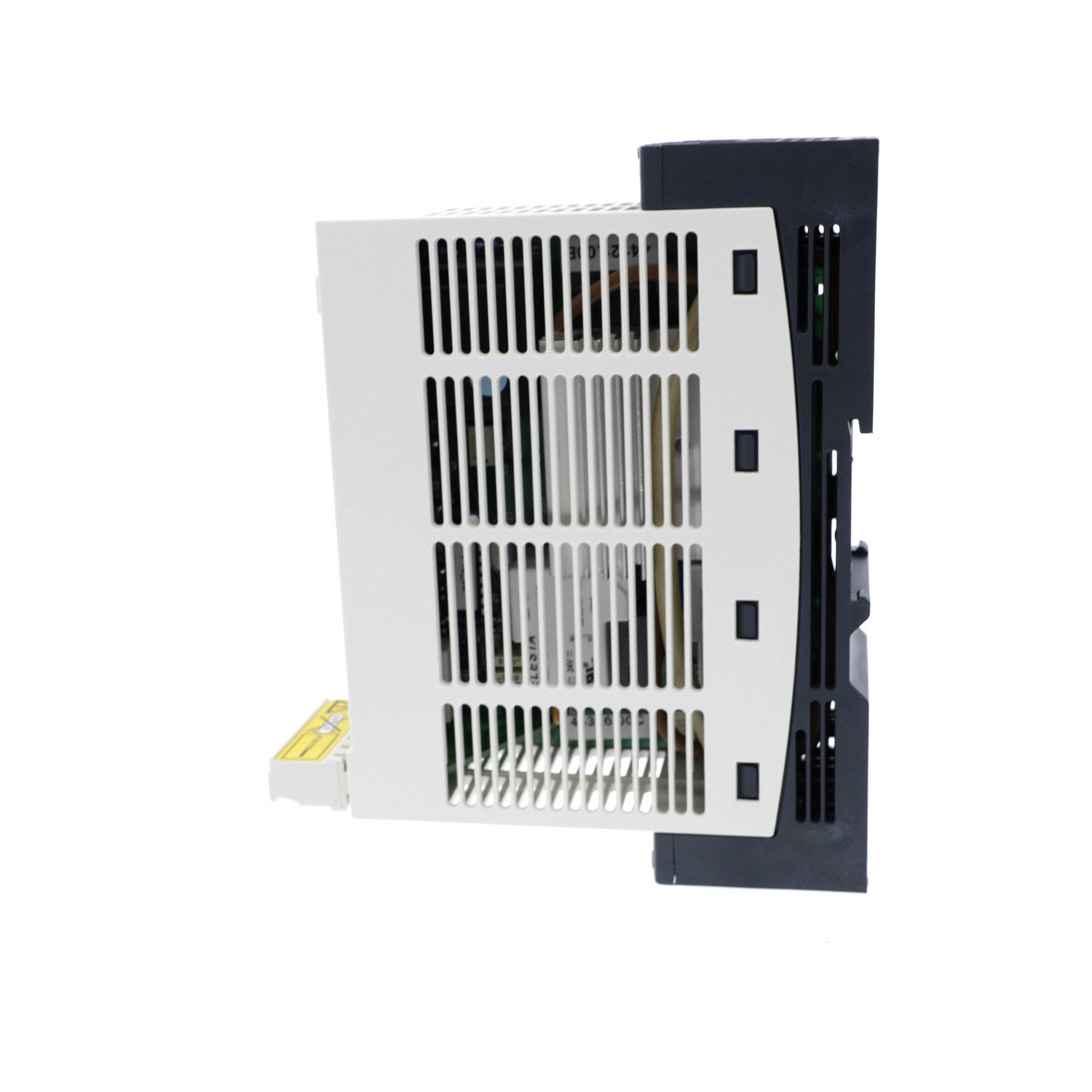

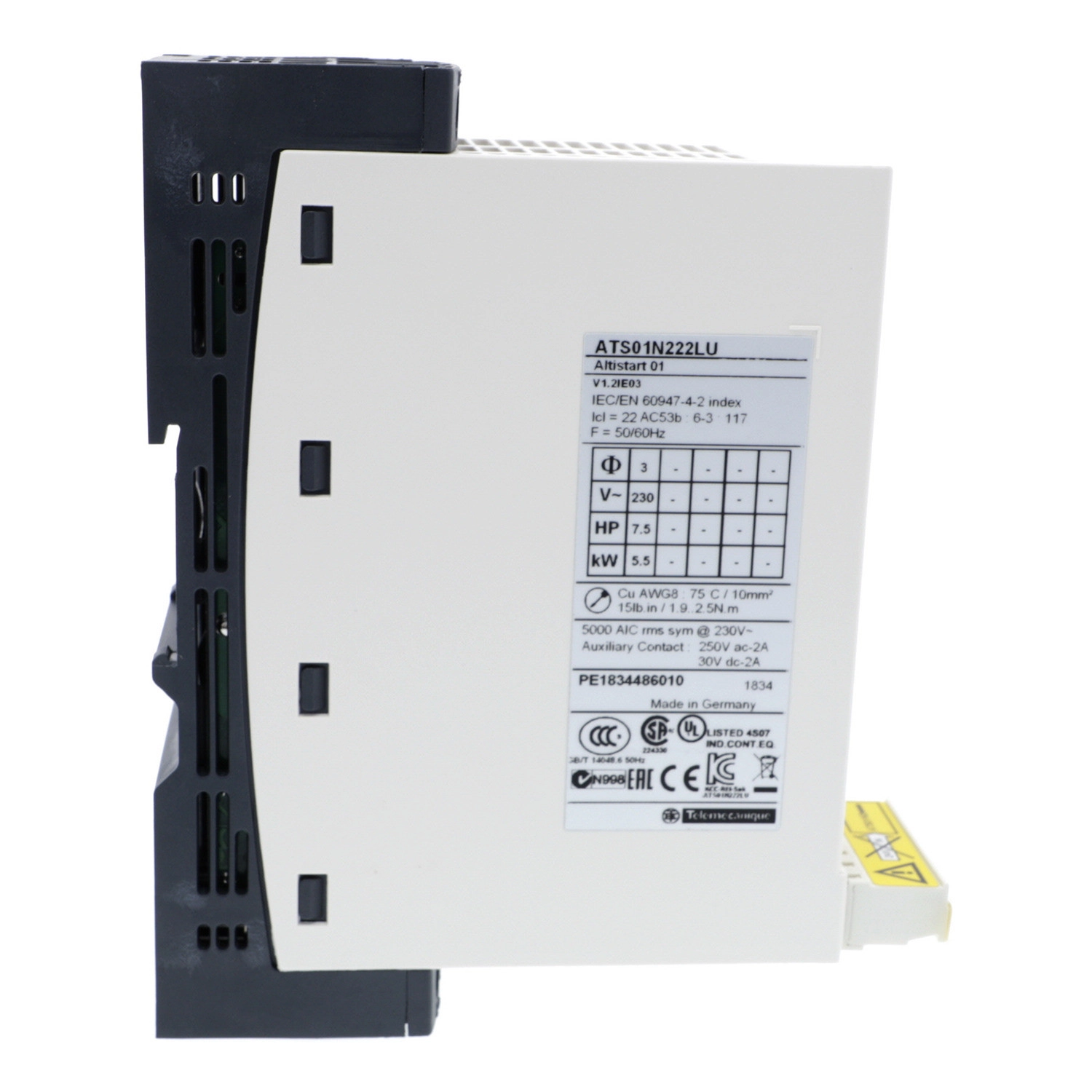

A Schneider Electric ATS01N222LU lágyindító kiemelkedő jellemzője a rugalmas telepítési lehetőség, amely lehetővé teszi mind a 35 mm-es szimmetrikus DIN sínre történő felszerelést, mind a csavaros rögzítést. A készülék kompakt méretekkel rendelkezik (154 mm magas, 45 mm széles és 131 mm mély), ami lehetővé teszi a helytakarékos telepítést még szűkös kapcsolószekrényekben is. A hűtőbordával ellátott kivitel gondoskodik a megfelelő hőelvezetésről, így biztosítva a hosszú élettartamot.
Az ATS01N222LU megfelelő választás egyszerű gépek hajtásához, ahol fontos a motor és a hajtott mechanika védelme. A készülék nemzetközi tanúsítványokkal rendelkezik (UL, CSA, GOST, C-Tick, CCC) és megfelel az EN/IEC 60947-4-2 szabványnak. A lágyindító fejlett elektromágneses kompatibilitási (EMC) védelemmel rendelkezik, és ellenáll a rezgéseknek és ütéseknek a vonatkozó szabványok szerint. Ezek a tulajdonságok teszik az ATS01N222LU-t megbízható választássá ipari környezetben, ahol a megbízhatóság és a hosszú élettartam kiemelt fontosságú.
Schneider Electric Altistart 01 - ATS01N222LU - lágyindító / lágyleállító, 22A, 5,5kW, 3f, 200…240VAC, 2 vezérelt fázis műszaki adatok
Alap műszaki paraméterek
Termékcsalád: Altistart 01
Terméktípus: Lágyindító
Rendeltetés: Aszinkron motorok
Speciális alkalmazás: Egyszerű gépekhez
Eszköz rövid neve: ATS01
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 200...240 V - 10...10 %
Motorteljesítmény kW: 4 kW, 3 fázis 200...240 V-on
5,5 kW, 3 fázis 200...240 V-on
Motorteljesítmény LE: 5 LE, 3 fázis 200...240 V-on
7,5 LE, 3 fázis 200...240 V-on
Indító névleges árama: 22 A
Felhasználási kategória: AC-53B az EN/IEC 60947-4-2 szerint
Áramfogyasztás: 110 A névleges terhelésnél
Indítási típus: Indítás feszültség rámpával
Teljesítmény disszipáció: 124,5 W átmeneti állapotban
4,5 W teljes terhelésnél és indítás végén
Kiegészítő jellemzők
Szerelési mód: Hűtőbordával
Elérhető funkciók: Integrált bypass
Tápfeszültség határok: 180…264 V
Tápfrekvencia: 50...60 Hz - 5...5 %
Hálózati frekvencia: 47,5...63 Hz
Kimeneti feszültség: <= tápfeszültség
Vezérlőkör feszültsége: Beépítve az indítóba
Indítási idő: 1 s / 100
5 s / 20
10 s / 10
1-10 s között állítható
Lassítási idő: 1-10 s között állítható
Indítási nyomaték: 30...80 % a közvetlenül hálózatra kapcsolt motor indítási nyomatékához képest
Diszkrét bemenet típusa: Logikai (LI1, LI2, BOOST) állj, működés és indítási boost funkciók <= 8 mA 27 kOhm
Diszkrét bemenet feszültsége: 24...40 V
Diszkrét bemenet logika: Pozitív LI1, LI2, BOOST 0 állapotban: < 5 V és <= 0,2 mA; 1 állapotban: > 13 V, >= 0,5 mA
Diszkrét kimeneti áram: 2 A DC-13
3 A AC-15
Diszkrét kimenet típusa: Nyitott kollektor logika LO1 indítás vége jel
Relékimenet R1A, R1C NO
Diszkrét kimeneti feszültség: 24 V (feszültség határok: 6...30 V) nyitott kollektor logika
Minimális kapcsolási áram: 10 mA 6 V DC-nél relékimenetekhez
Maximális kapcsolási áram: Relékimenetek: 2 A 250 V AC cos phi = 0,5 és L/R = 20 ms induktív terhelésnél
Relékimenetek: 2 A 30 V DC cos phi = 0,5 és L/R = 20 ms induktív terhelésnél
Kijelző típusa: 1 LED (zöld) az indító bekapcsolt állapotához
1 LED (sárga) a névleges feszültség eléréséhez
Fizikai és környezeti jellemzők
IP védettségi fokozat: IP20
Szennyezési fokozat: 2 az EN/IEC 60947-4-2 szerint
Rezgésállóság: 1 gn (f= 13…150 Hz) az EN/IEC 60068-2-6 szerint
1,5 mm csúcstól csúcsig (f= 3…13 Hz) az EN/IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az EN/IEC 60068-2-27 szerint
Relatív páratartalom: 5…95 % kondenzáció vagy csepegő víz nélkül az EN/IEC 60068-2-3 szerint
Üzemi környezeti hőmérséklet: -10…40 °C (áramcsökkentés nélkül)
40…50 °C (2 % áramcsökkentés °C-onként)
Tárolási hőmérséklet: -25…70 °C az EN/IEC 60947-4-2 szerint
Üzemi magasság: <= 1000 m áramcsökkentés nélkül
> 1000 m 2,2 % áramcsökkentés 100 m-enként
Méretek
Magasság: 154 mm
Szélesség: 45 mm
Mélység: 131 mm
Nettó tömeg: 0,56 kg
Kompatibilitási kód: ATS01N2
Motorteljesítmény tartomány AC-3: 4…6 kW 200…240 V 3 fázisnál
