Az Altistart 01 ATS01N222QN egy professzionális lágyindító/lágyleállító készülék, amelyet a Schneider Electric kifejezetten aszinkronmotorok vezérlésére fejlesztett ki. Ez a kompakt eszköz ideális választás egyszerűbb gépekhez, ahol szükség van a motorok kíméletes indítására és leállítására, ezáltal csökkentve a mechanikai igénybevételt és növelve a rendszer élettartamát.
Az ATS01N222QN típusú lágyindító 380-415V közötti háromfázisú hálózatról üzemeltethető, teljesítménye 7,5-11kW-os motorokhoz optimalizált, maximális áramerőssége pedig 22A. A készülék feszültségrámpás indítást biztosít, amelynek időtartama 1-10 másodperc között szabadon beállítható. Hasonlóan a leállás ideje is állítható 1-10 másodperc között, ami fokozatosan csökkenti a motor feszültségét, ezáltal kíméletes leállást biztosítva. Az indítónyomaték a közvetlen hálózatra kapcsolt motor indítónyomatékának 30-80%-a között szabályozható, így széles alkalmazási területen használható.
A készülék kimagasló műszaki jellemzőkkel rendelkezik: beépített áthidalással (bypass) van felszerelve, amely az indítási folyamat befejeztével automatikusan átveszi a motor táplálását, ezáltal jelentősen csökkentve a hőveszteséget és az energiafogyasztást. A teljesítményveszteség átmeneti állapotban 124,5W, míg teljes terhelésnél a indítás végén mindössze 4,5W. Az eszköz emellett fejlett védelmi funkciókkal is rendelkezik, és megfelel az EN/IEC 60947-4-2 szabványnak, felhasználási kategóriája AC-53B.

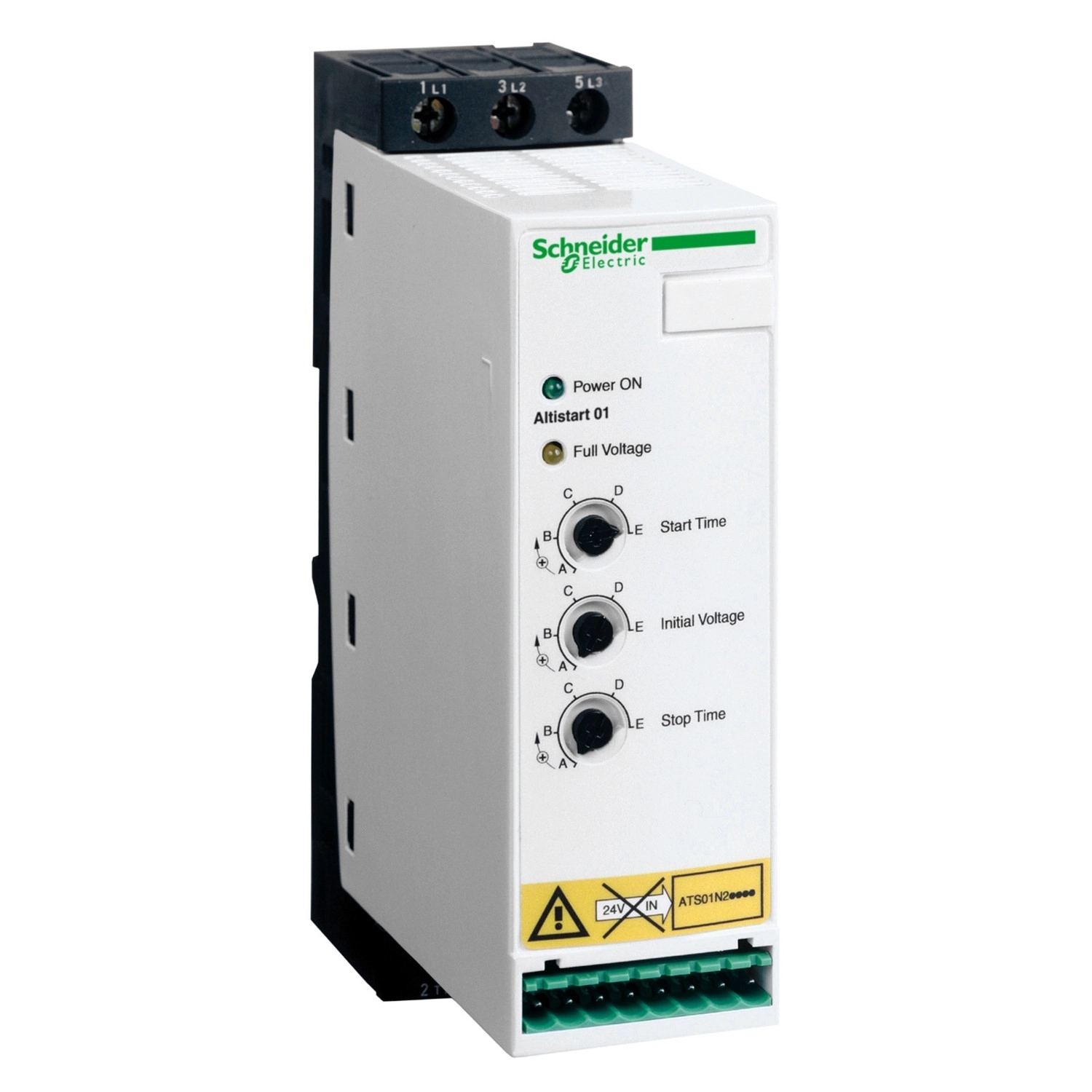

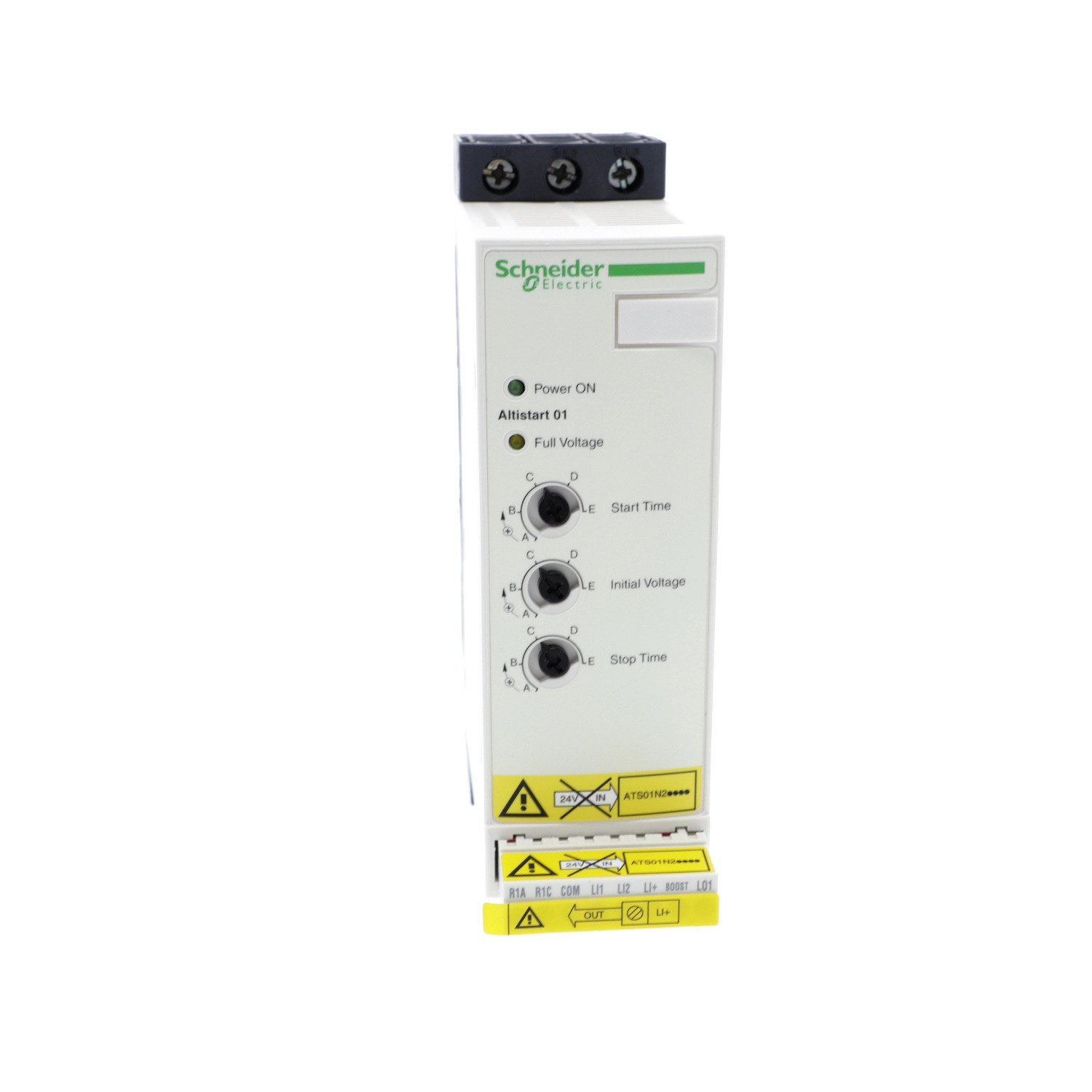

A kezelői felület könnyen áttekinthető: a készüléken található egy zöld LED, amely a tápfeszültség meglétét jelzi, valamint egy sárga LED, amely a névleges feszültség elérését mutatja. A vezérlési lehetőségek rugalmasak: rendelkezik logikai bemenetekkel (LI1, LI2, BOOST) a leállítás, indítás és az indítás közbeni nyomatéknövelés (boost) funkciókhoz, valamint egy nyitott kollektoros logikai kimenettel (LO1), amely az indítás végét jelzi, illetve relé kimenetekkel (R1A, R1C).

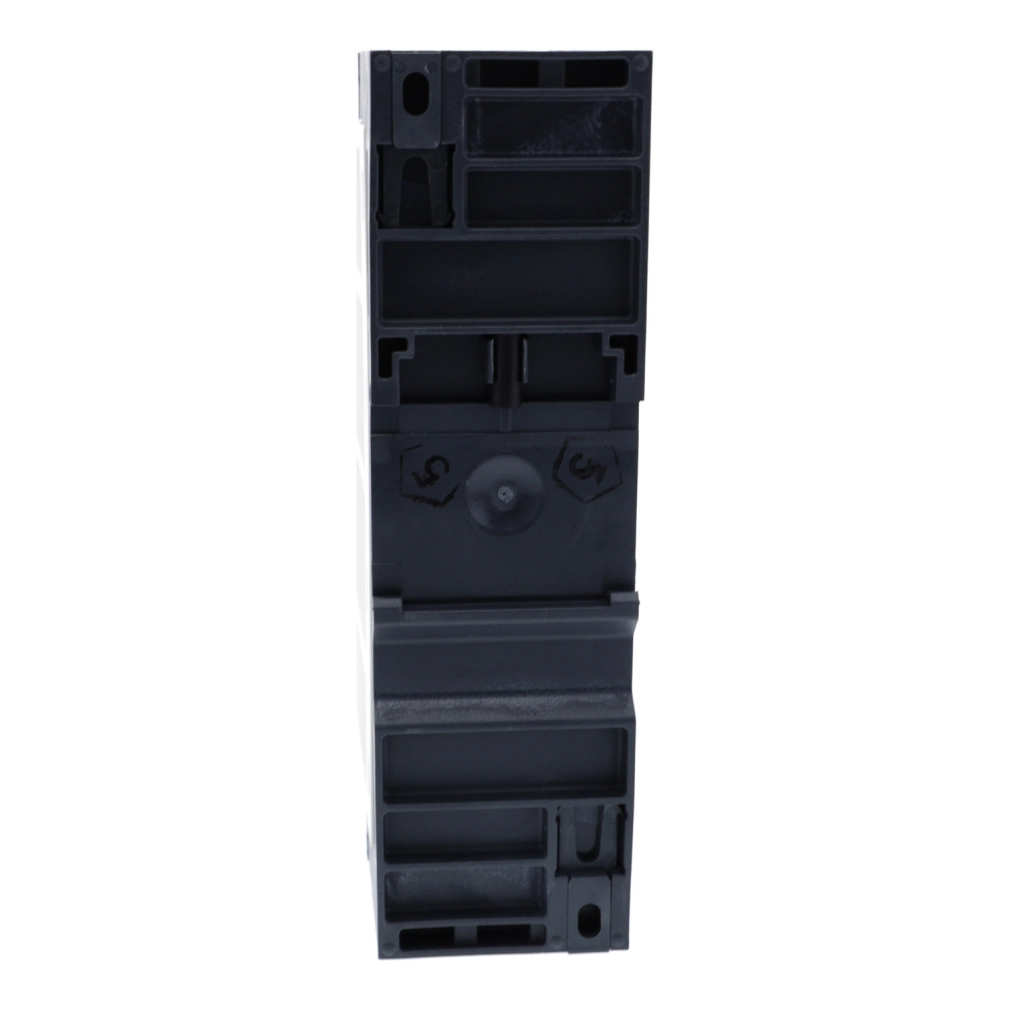

A Schneider Electric Altistart 01 ATS01N222QN fizikai tulajdonságai is figyelemre méltóak: a készülék méretei 154 mm (magasság) x 45 mm (szélesség) x 131 mm (mélység), nettó tömege mindössze 0,56 kg. A szerelés rugalmasan megoldható, függőleges pozícióban (±10°) szerelhető szimmetrikus (35 mm) DIN-sínre vagy csavaros rögzítéssel. Hűtőbordával ellátott kivitelben készül, amely hatékony hőelvezetést biztosít működés közben. Elektromos csatlakoztatása 4 mm-es csavaros kapcsokkal történik, amelyek mind merev, mind flexibilis vezetékek csatlakoztatására alkalmasak.
A lágyindító környezeti specifikációi is kiemelkedőek: IP20-as védettség, 2-es szennyezettségi fokozat, üzemi hőmérséklet-tartomány -10°C és +40°C között (áramerősség-csökkentés nélkül), 40°C feletti hőmérséklet esetén 2% áramerősség-csökkentés szükséges fokozatonként. A készülék 1000 méteres tengerszint feletti magasságig korlátozás nélkül használható, efölött pedig 2,2%-os áramerősség-csökkentés szükséges minden további 100 méterre. Az ATS01N222QN rendelkezik számos nemzetközi tanúsítvánnyal, köztük CSA, UL, CCC, C-Tick és GOST.
Schneider Electric Altistart 01 - ATS01N222QN - lágyindító / lágyleállító, 22A, 11kW, 3f, 380…415VAC, 2 vezérelt fázis műszaki adatok
Fő jellemzők
Termékcsalád: Altistart 01
Termék vagy komponens típusa: Lágyindító
Rendeltetés: Aszinkron motorokhoz
Speciális alkalmazás: Egyszerű gépek
Eszköz rövid neve: ATS01
Hálózati fázisszám: 3 fázis
Névleges tápfeszültség [Us]: 380...415 V - 10...10 %
Motorteljesítmény: 11 kW, 3 fázis 380...415 V-nál / 7,5 kW, 3 fázis 380...415 V-nál
Indító névleges áramerőssége [IcL]: 22 A
Felhasználási kategória: AC-53B az EN/IEC 60947-4-2 szerint
Áramfelvétel: 110 A névleges terhelésnél
Indítás típusa: Feszültség rampával
Teljesítményveszteség: 124,5 W átmeneti állapotban / 4,5 W teljes terhelésnél és indítás végén
Kiegészítő információk
Szerelési stílus: Hűtőbordával
Elérhető funkciók: Integrált bypass
Tápfeszültség határok: 342…456 V
Tápfrekvencia: 50...60 Hz - 5...5 %
Hálózati frekvencia: 47,5...63 Hz
Kimeneti feszültség: <= tápfeszültség
Vezérlőkör feszültsége [Uc]: Beépítve az indítóba
Indítási idő: Állítható 1-től 10 másodpercig
Lassítási idő: Állítható 1-től 10 másodpercig
Indítónyomaték: A közvetlenül hálózatra kapcsolt motor indítónyomatékának 30...80 %-a
Diszkrét bemenetek típusa: Logikai (LI1, LI2, BOOST) leállítás, indítás és indításkori nyomatéknövelés funkciókkal <= 8 mA 27 kOhm
Diszkrét bemeneti feszültség: 24...40 V
Kijelzők és csatlakozások
Kijelzők típusa: 1 LED (zöld) a tápfeszültség meglétének jelzésére / 1 LED (sárga) a névleges feszültség elérésének jelzésére
Meghúzási nyomaték: 0,5 N.m / 1,9…2,5 N.m
Elektromos csatlakozás: 4 mm csavaros kapocs - merev vezetékekhez / Csavaros csatlakozó - hajlékony vezetékekhez és érvéghüvelyekhez
Fizikai jellemzők
Jelölés: CE
Üzemi pozíció: Függőleges +/- 10 fok
Magasság: 154 mm
Szélesség: 45 mm
Mélység: 131 mm
Nettó tömeg: 0,56 kg
Kompatibilitási kód: ATS01N2
Motorteljesítmény tartomány AC-3: 7…11 kW 380…440 V 3 fázisnál
Környezeti jellemzők
IP védettségi fokozat: IP20
Szennyezettségi fok: 2 az EN/IEC 60947-4-2 szerint
Rezgésállóság: 1 gn (f= 13…150 Hz) / 1,5 mm csúcstól csúcsig (f= 3…13 Hz) az EN/IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az EN/IEC 60068-2-27 szerint
Relatív páratartalom: 5…95 % kondenzáció vagy csepegő víz nélkül az EN/IEC 60068-2-3 szerint
Környezeti hőmérséklet üzemeltetéshez: -10…40 °C (leértékelés nélkül) / 40…50 °C (2 % áramleértékelés/°C mellett)
Környezeti hőmérséklet tároláshoz: -25…70 °C az EN/IEC 60947-4-2 szerint
Üzemi magasság: <= 1000 m leértékelés nélkül / > 1000 m áramleértékelés 2,2 % minden további 100 m-re
