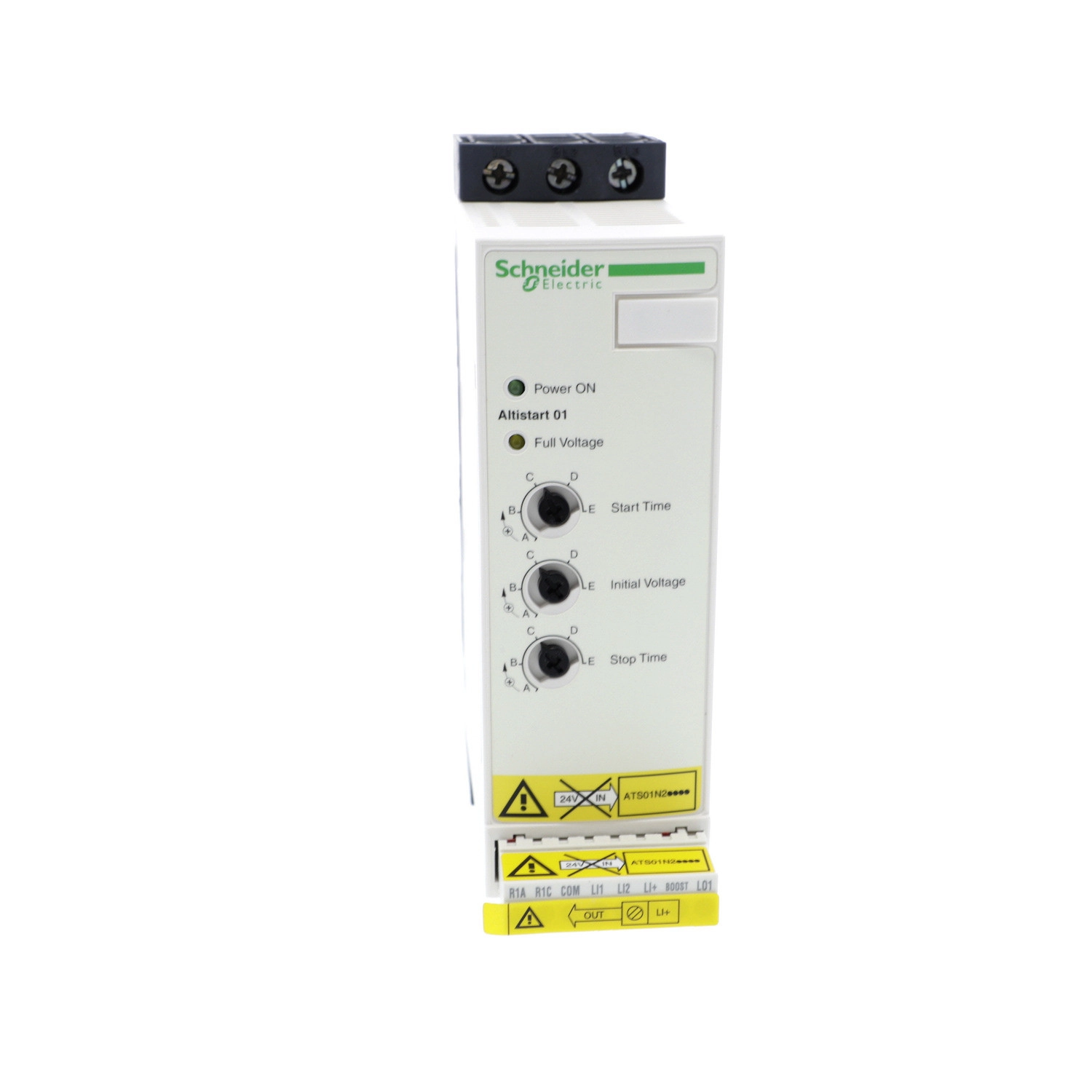

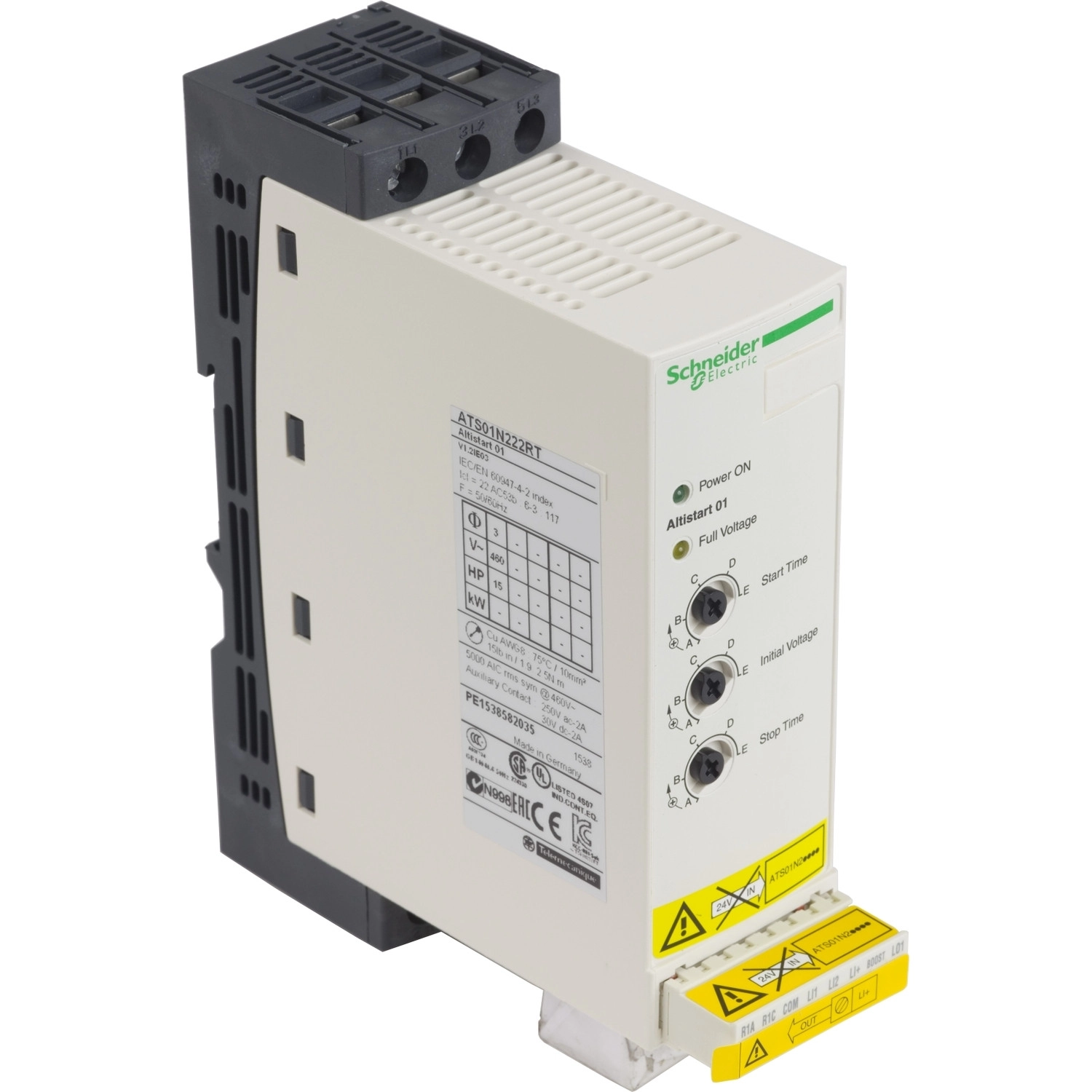

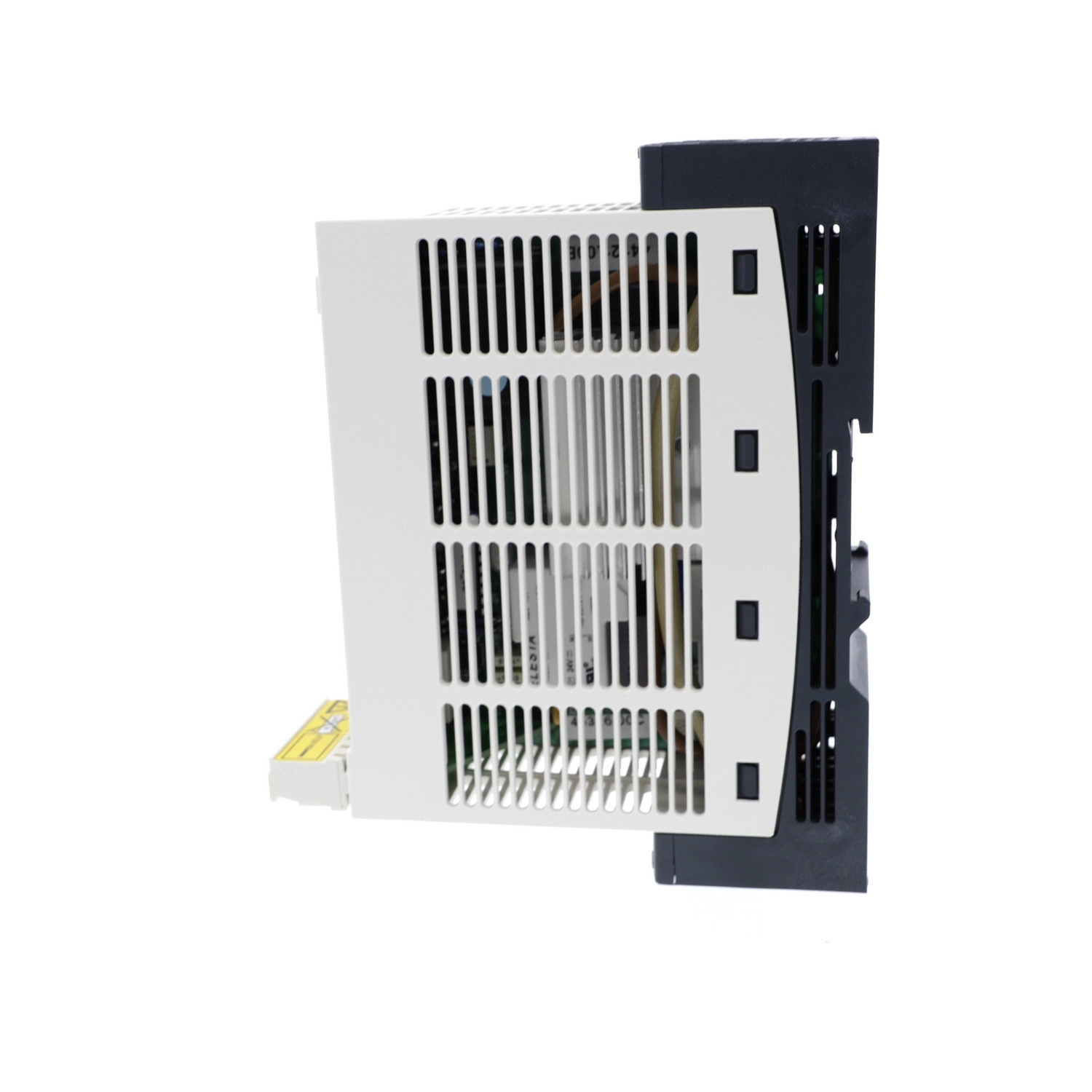

Az Altistart 01 sorozatú ATS01N222RT típusú lágyindító a Schneider Electric innovatív termékcsaládjának tagja, amely kifejezetten háromfázisú aszinkronmotorok vezérlésére lett kifejlesztve. Ez a kompakt kivitelű eszköz elsősorban egyszerű gépek működtetéséhez ideális, ahol fontos a motor kíméletes indítása és leállítása.
Az ATS01N222RT lágyindító 460-480 V-os háromfázisú hálózaton üzemel, -10%...+10% feszültségtűréssel. A 22 amper névleges áramerősségű eszköz 10 lóerős vagy 15 lóerős aszinkronmotorokhoz használható, az adott alkalmazástól függően. Működését tekintve feszültség-rámpa vezérlést alkalmaz, ami biztosítja a motor fokozatos, rángatásmentes indulását. A beépített bypass funkció révén az indítási folyamat befejezése után a teljesítmény-félvezetők kímélése érdekében a motor közvetlenül a hálózatra kapcsolódik, így csökkentve a hőveszteséget és növelve a rendszer élettartamát. Az indítási folyamat alatt a teljesítmény-disszipáció 124,5 W, míg teljes terhelés mellett, az indítás végén mindössze 4,5 W.
Az ATS01N222RT számos beállítási lehetőséget kínál: az indítási idő 1-10 másodperc között állítható, a lassítási idő szintén 1-10 másodperc között szabályozható. Az indítási nyomaték a közvetlen hálózatra kapcsolt motor indítási nyomatékának 30-80%-a között állítható, így a mechanikai rendszert kímélő lágyindítás valósítható meg. A hőcserélővel szerelt eszköz IP20-as védettséggel rendelkezik, így védett a 12 mm-nél nagyobb szilárd tárgyak behatolása ellen. A készülék vezérlőáramköri feszültsége a készülékbe integrált, külön tápellátást nem igényel. Az eszköz 24-40 V-os logikai bemenetekkel rendelkezik (LI1, LI2, BOOST), amelyek a leállítás, indítás és indításkori nyomatéknövelés funkciókat vezérlik. Emellett egy nyitott kollektoros logikai kimenet (LO1) jelzi az indítási folyamat végét, valamint egy relékimenet (R1A, R1C) is rendelkezésre áll.

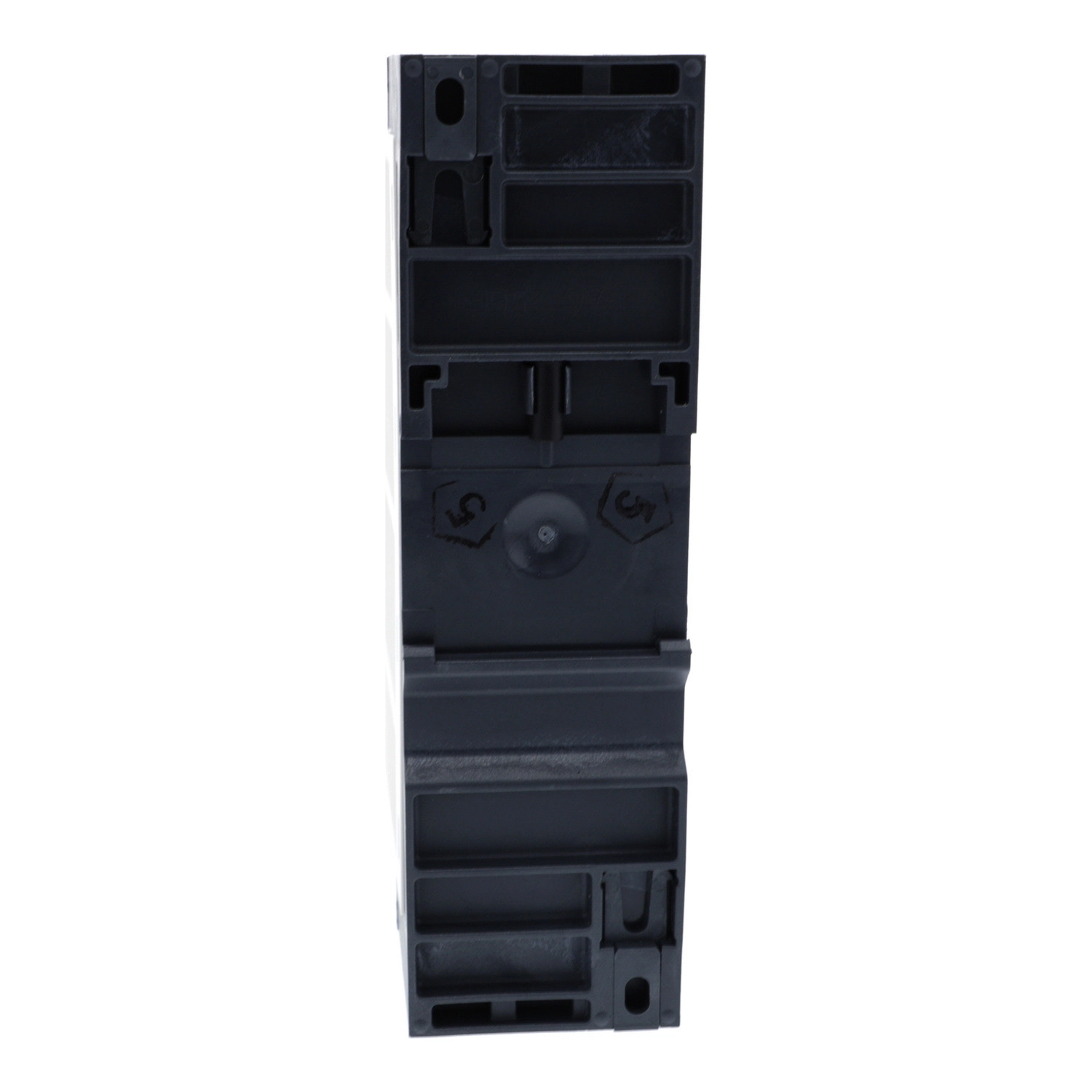

A Schneider Electric Altistart 01 ATS01N222RT kompakt méretekkel rendelkezik: magassága 154 mm, szélessége 45 mm, mélysége 131 mm. Telepíthető 35 mm-es szimmetrikus DIN sínre vagy csavaros rögzítéssel. Üzemeltetési hőmérséklet-tartománya -10...40 °C áramcsökkentés nélkül, míg 40...50 °C között 2% per °C áramcsökkentéssel használható. Az eszköz működési magassága 1000 m tengerszint feletti magasságig korlátozás nélküli, e fölött pedig 2,2% per 100 m áramcsökkentés szükséges. Az ATS01N222RT megfelel az EN/IEC 60947-4-2 szabványnak és számos nemzetközi tanúsítvánnyal rendelkezik, beleértve az UL, CCC, C-Tick, GOST és CSA minősítéseket.
Altistart 01 ATS01N222RT műszaki adatok
Alapadatok
Termékcsalád: Altistart 01
Terméktípus: Lágyindító
Rendeltetés: Aszinkronmotorok
Alkalmazási terület: Egyszerű gépek
Eszköz rövid neve: ATS01
Elektromos jellemzők
Hálózati fázisszám: 3 fázis
Névleges tápfeszültség [Us]: 460...480 V - 10...10 %
Motor teljesítmény: 10 LE, 3 fázis 460...480 V-nál
Motor teljesítmény: 15 LE, 3 fázis 460...480 V-nál
IcL indítóáram névleges értéke: 22 A
Felhasználási kategória: AC-53B az EN/IEC 60947-4-2 szerint
Áramfogyasztás: 110 A névleges terhelésnél
Indítás típusa: Indítás feszültség rámpával
Teljesítmény disszipáció: 124,5 W átmeneti állapotban
Teljesítmény disszipáció: 4,5 W teljes terhelésnél és az indítás végén
Kiegészítő jellemzők
Összeszerelési stílus: Hűtőbordával
Elérhető funkciók: Integrált bypass
Tápfeszültség határértékek: 414…528 V
Tápfrekvencia: 50...60 Hz - 5...5 %
Hálózati frekvencia: 47,5...63 Hz
Kimeneti feszültség: <= tápfeszültség
Vezérlőáramkör feszültsége [Uc]: Beépítve az indítóba
Indítási idő: 1 s / 100
Indítási idő: 5 s / 20
Indítási idő: 10 s / 10
Indítási idő: 1-10 s között állítható
Lassítási idő: 1-10 s között állítható
Indítási nyomaték: A közvetlenül hálózatra kapcsolt motor indítási nyomatékának 30...80%-a
Diszkrét bemenet típusa: Logikai (LI1, LI2, BOOST) leállítás, indítás és indításkori nyomatéknövelés funkciókhoz <= 8 mA 27 kOhm
Diszkrét bemenet feszültsége: 24...40 V
Diszkrét bemenet logikája: Pozitív LI1, LI2, BOOST 0-s állapotban: < 5 V és <= 0,2 mA, 1-es állapotban: > 13 V, >= 0,5 mA
Kimenetek
Diszkrét kimenet árama: 2 A DC-13
Diszkrét kimenet árama: 3 A AC-15
Diszkrét kimenet típusa: Nyitott kollektoros logikai LO1 indítás vége jel
Relé kimenetek: R1A, R1C NO
Diszkrét kimenet feszültsége: 24 V (feszültség határok: 6...30 V) nyitott kollektoros logikai
Fizikai jellemzők
Működési pozíció: Függőleges +/- 10 fok
Magasság: 154 mm
Szélesség: 45 mm
Mélység: 131 mm
Kompatibilitási kód: ATS01N2
Környezeti feltételek
IP védelmi fokozat: IP20
Szennyezési fokozat: 2 az EN/IEC 60947-4-2 szerint
Rezgésállóság: 1 gn (f= 13…150 Hz) az EN/IEC 60068-2-6 szerint
Rezgésállóság: 1,5 mm csúcstól csúcsig (f= 3…13 Hz) az EN/IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az EN/IEC 60068-2-27 szerint
Relatív páratartalom: 5…95% kondenzáció vagy csepegő víz nélkül az EN/IEC 60068-2-3 szerint
Üzemi környezeti hőmérséklet: -10…40°C (leértékelés nélkül)
Üzemi környezeti hőmérséklet: 40…50°C (2% per °C áramleértékeléssel)
Tárolási környezeti hőmérséklet: -25…70°C az EN/IEC 60947-4-2 szerint
Üzemi magasság: <= 1000 m leértékelés nélkül
Üzemi magasság: > 1000 m 2,2% per 100 m áramleértékeléssel
