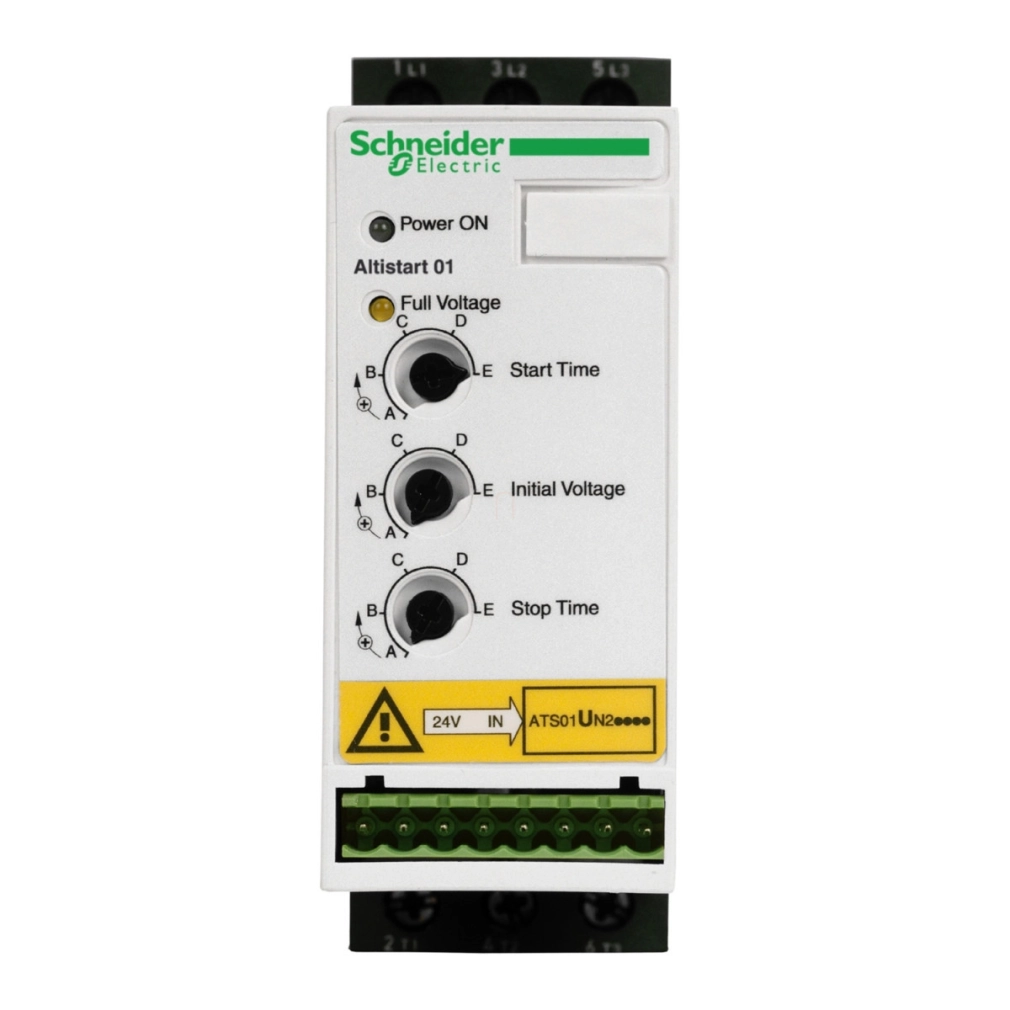

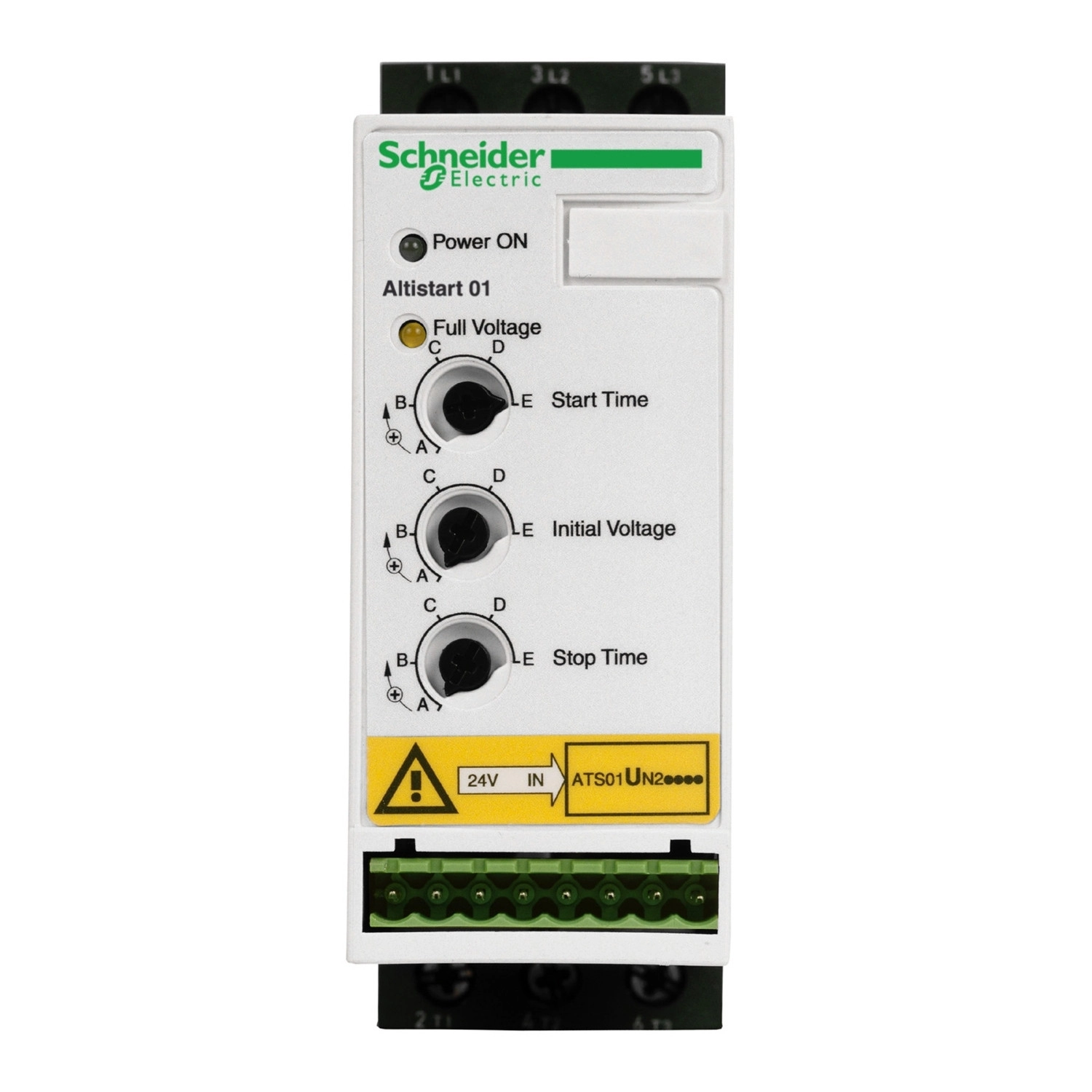

Schneider Electric Altistart 01 - ATSU01N206LT - lágyindító / lágyleállító U - hoz, 6A, 3kW, 3f, 200...480VAC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az ATSU01N206LT lágyindító számos teljesítményszinten alkalmazható: 230V-on 0,75-1,5 kW-os motorokhoz, míg 400V-on akár 3 kW-os aszinkron motorokhoz is megfelelő. A készülék amerikai mértékegységben kifejezve 230V-on 1-1,5 lóerős, míg 460V-on 2-3 lóerős motorokhoz ideális. A lágyindító feszültségrámpás indítást biztosít, amely során a motor indítónyomatéka a közvetlen hálózatra kapcsoláshoz képest 30-80% között szabályozható, ezzel jelentősen csökkentve a mechanikai igénybevételt és az áramlökéseket. Ez különösen fontos olyan alkalmazásoknál, ahol a hirtelen indítás károsíthatná a hajtott berendezést vagy a terméket.
A beépített áthidaló (bypass) funkció az ATSU01N206LT egyik legfontosabb jellemzője, amely a motor felpörgése után automatikusan átkapcsol, így üzem közben minimális a veszteség - mindössze 1,5W teljesítményt disszipál teljes terhelésnél. Az indítási idő állítható, 1-10 másodperc között, különböző terhelési karakterisztikákhoz (1s/100%, 5s/20% vagy 10s/10%), míg a lassítási idő szintén 1-10 másodperc között választható. A készülék szabályozási tartománya széles, a 180-528V-os tápfeszültség-tartományban, 47,5-63 Hz hálózati frekvenciával működhet megbízhatóan.
A vezérléshez 24V DC tápfeszültségre van szükség (±10% tűréssel). Az ATSU01N206LT fejlett vezérlési lehetőségeket kínál: rendelkezik logikai bemenetekkel a leállításhoz (LI1), indításhoz (LI2) és indítási nyomatéknöveléshez (BOOST), valamint logikai kimenettel (LO1), amely a felfutás végét jelzi. A relékimenetek (R1A, R1C) további vezérlési lehetőségeket biztosítanak, akár 2A terheléssel 30V DC vagy 250V AC feszültség mellett, induktív terhelés esetén is. A készülék állapotát két LED jelzi: zöld a tápfeszültség meglétét, sárga a névleges feszültség elérését mutatja.
A szerelés szempontjából az ATSU01N206LT kompakt kialakítású: 234 mm magas, 45 mm széles és 150 mm mély, súlya mindössze 0,34 kg. A készülék IP20 védettséggel rendelkezik, és 35 mm-es DIN-sínre szerelhető. Széles hőmérséklettartományban használható: -10°C és +40°C között korlátozás nélkül, 40-50°C között pedig 2%/°C áramcsökkentéssel. Tengerszint feletti 1000 méterig korlátozás nélkül, afelett pedig 2,2%/100m áramcsökkentéssel alkalmazható. A készülék számos nemzetközi szabványnak és tanúsítványnak felel meg, többek között az EN/IEC 60947-4-2 szabványnak, valamint rendelkezik CCC, UL, C-Tick és CSA tanúsítványokkal is, így globálisan alkalmazható.
Schneider Electric Altistart 01 - ATSU01N206LT - lágyindító / lágyleállító U - hoz, 6A, 3kW, 3f, 200...480VAC műszaki adatok
Fő jellemzők
Termékcsalád: Altistart U01 és TeSys U
Termék típusa: Lágyindító
Felhasználási terület: Aszinkron motorok
Specifikus alkalmazás: Egyszerű gépek
Készülék rövid neve: ATSU01
Hálózat fázisainak száma: 3 fázis
Névleges tápfeszültség: 200...480 V - 10...10 %
Motor teljesítménytartomány
Motor teljesítmény kW: 3 kW, 3 fázis, 400 V mellett
0,75 kW, 3 fázis, 230 V mellett
2,2 kW, 3 fázis, 400 V mellett
1 kW, 3 fázis, 230 V mellett
1,5 kW, 3 fázis, 400 V mellett
Motor teljesítmény LE: 1 LE, 3 fázis, 230 V mellett
2 LE, 3 fázis, 460 V mellett
3 LE, 3 fázis, 460 V mellett
1,5 LE, 3 fázis, 230 V mellett
Indítási tartomány AC-3: 0,55...1 kW 200...240 V, 3 fázis
1,1...2 kW 380...440 V, 3 fázis
2,2...3 kW
Elektromos jellemzők
IcL indító névleges áram: 6 A
Felhasználási kategória: AC-53B az EN/IEC 60947-4-2 szabvány szerint
Áramfogyasztás: 65 mA
Indítás típusa: Indítás feszültségrámpával
Teljesítmény disszipáció: 1,5 W teljes terhelésnél és indítás végén
61,5 W tranziens állapotban
Tápfeszültség határok: 180...528 V
Tápfrekvencia: 50...60 Hz - 5...5 %
Hálózati frekvencia: 47,5...63 Hz
Kimeneti feszültség: <= tápfeszültség
Vezérlőáramkör feszültsége: 24 V DC +/- 10 %
Indítási és fékezési jellemzők
Indítási idő: 1 s / 100
5 s / 20
10 s / 10
Állítható 1-10 s között
Lassítási idő: Állítható 1-10 s között
Indítónyomaték: 30...80 % a közvetlenül a hálózatra kapcsolt motor indítónyomatékához képest
Be- és kimeneti jellemzők
Diszkrét bemenet típusa: Logikai (LI1, LI2, BOOST) leállítás, indítás és indítási rásegítés funkciók <= 8 mA 27 kOhm
Diszkrét bemenet feszültség: 24...40 V
Bemenet-kimenet szigetelés: Galvanikus az erősáramú és vezérlő rész között
Diszkrét bemenet logikája: Pozitív LI1, LI2, BOOST 0-ás állapotban: < 5 V és <= 0,2 mA 1-es állapotban: > 13 V, >= 0,5 mA
Diszkrét kimeneti áram: 2 A DC-13
3 A AC-15
Relé kimenetek: R1A, R1C NO
Diszkrét kimeneti feszültség: 24 V (feszültség határok: 6...30 V) nyitott kollektor logika
Fizikai jellemzők
Kijelző típusa: 1 LED (zöld) az indító tápellátását jelzi
1 LED (sárga) a névleges feszültség elérését jelzi
Működési pozíció: Függőleges +/- 10 fok
Magasság: 234 mm
Szélesség: 45 mm
Mélység: 150 mm
Környezeti feltételek
IP védettségi fokozat: IP20
Szennyezettségi fokozat: 2 az EN/IEC 60947-4-2 szerint
Vibrációállóság: 1 gn (f= 13...150 Hz) az EN/IEC 60068-2-6 szerint
1,5 mm csúcstól-csúcsig (f= 3...13 Hz) az EN/IEC 60068-2-6 szerint
Lökésállóság: 15 gn 11 ms-ig az EN/IEC 60068-2-27 szerint
Relatív páratartalom: 5...95 % kondenzáció vagy csepegő víz nélkül az EN/IEC 60068-2-3 szerint
Környezeti hőmérséklet működés közben: -10...40 °C (terheléscsökkentés nélkül)
40...50 °C (2 % áramerősség-csökkentéssel °C-onként)
Környezeti hőmérséklet tárolás során: -25...70 °C az EN/IEC 60947-4-2 szerint
Üzemi tengerszint feletti magasság: <= 1000 m terheléscsökkentés nélkül
> 1000 m 2,2 % áramcsökkentéssel 100 méterenként
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-2
Terméktanúsítványok: CCC, UL, C-Tick, CSA
