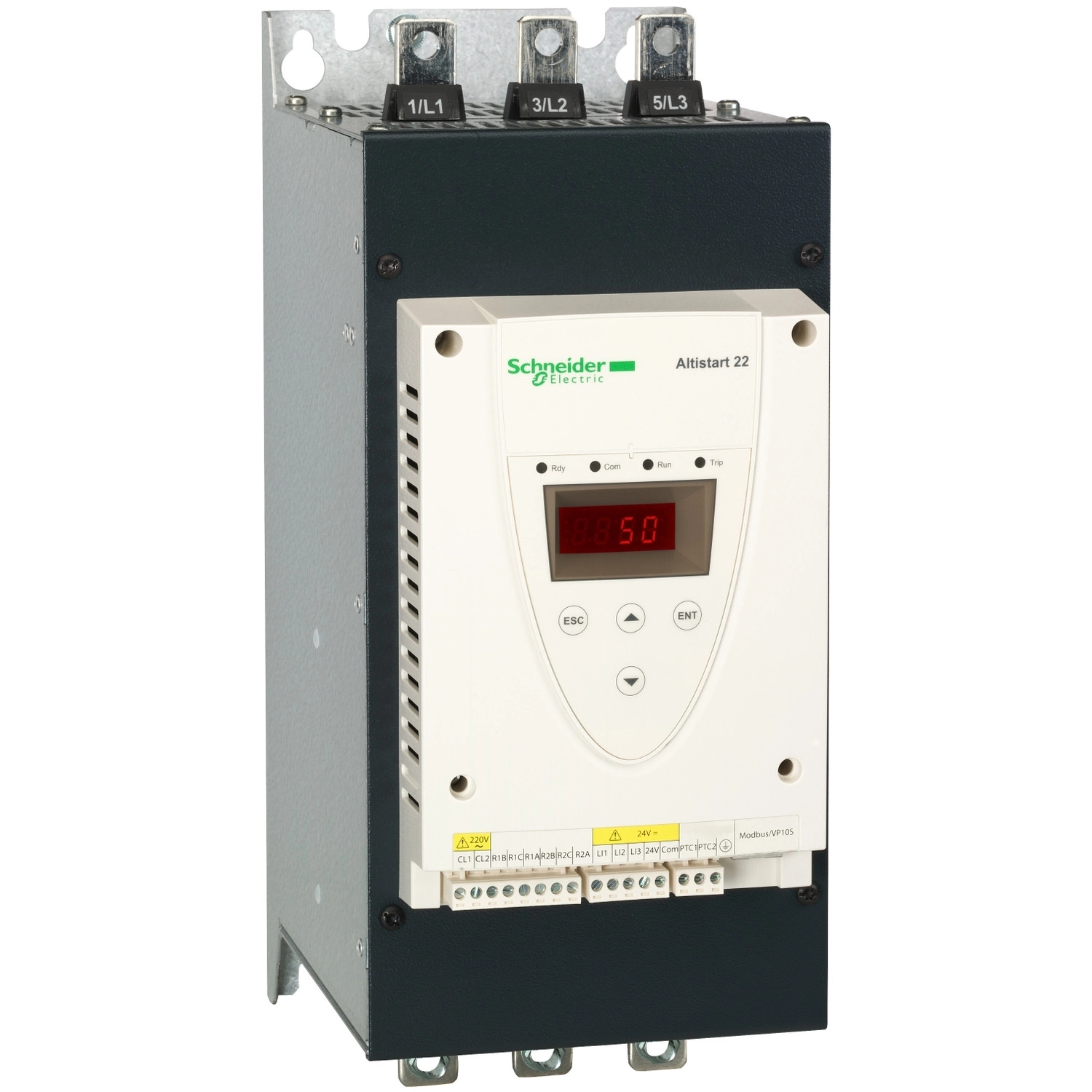

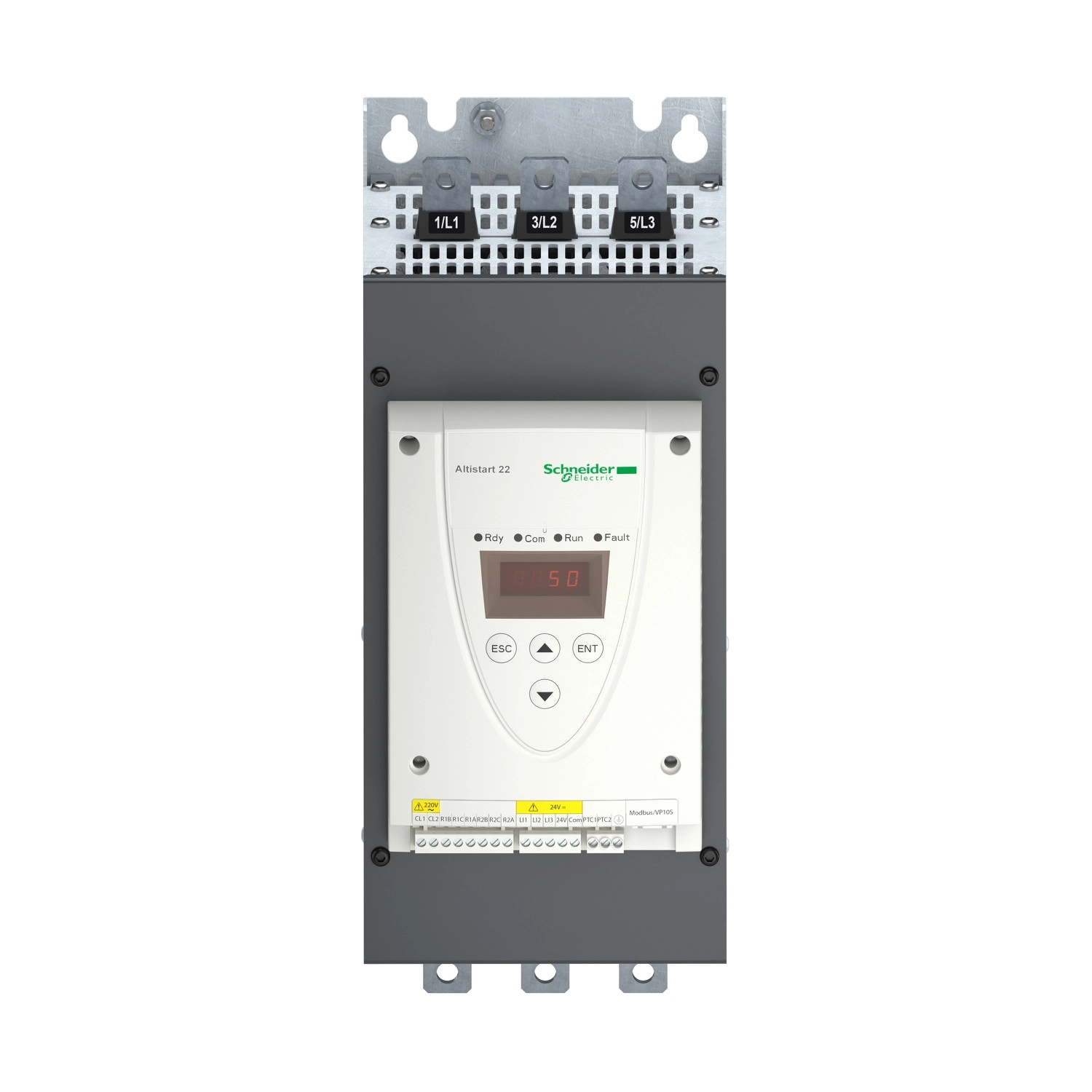

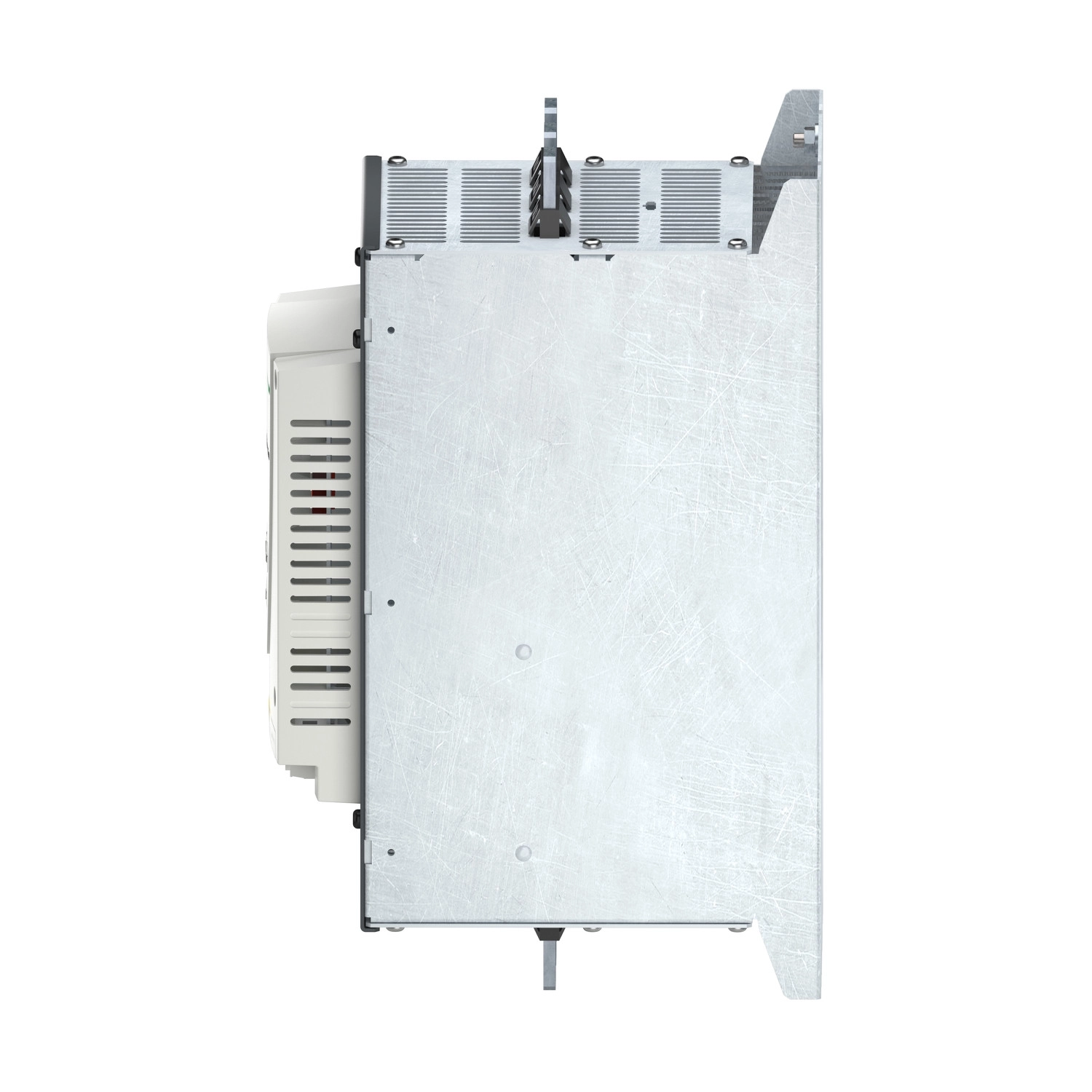

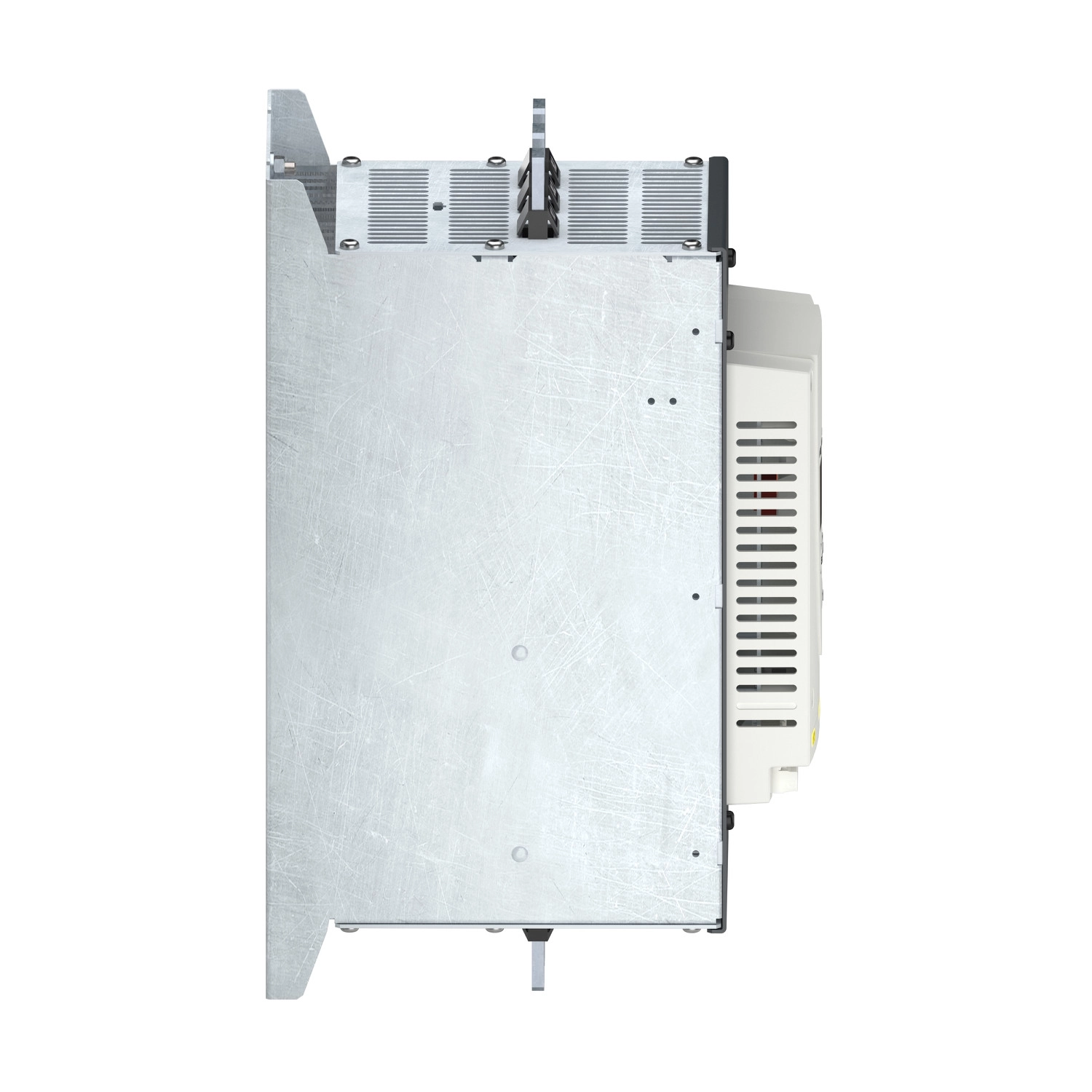

Az Altistart 22 ATS22C11Q egy nagy teljesítményű lágyindító aszinkron motorokhoz, amely kiemelkedő teljesítményt és rugalmasságot kínál szivattyúk és ventilátorok vezérléséhez. Ez a Schneider Electric által gyártott készülék kifejezetten a 30-55 kW teljesítményű motorok vezérlésére lett kifejlesztve, 230-440 V-os feszültségtartományban.
A lágyindító technológia lényege, hogy a motort fokozatosan indítja el, ezáltal jelentősen csökkenti az indítási áramot és a mechanikai terhelést. Az ATS22C11Q nyomatékvezérléssel működik, ahol az áram 3,5 In értékre van korlátozva, ami optimális indítást biztosít mind a motor, mind a hajtott berendezés számára. A készülék rendelkezik belső bypass funkcióval, amely jelentősen csökkenti a hőveszteséget és növeli a rendszer hatékonyságát folyamatos üzem közben.
A termék műszaki paraméterei kiemelkedőek: 230-440 V-os tápfeszültség (±15-10%), 50-60 Hz-es hálózati frekvencia, IP20 védettség, és 356 x 150 x 229,5 mm-es méret. Az ATS22C11Q motorteljesítménye 230 V-on 30 kW, 400 V-on és 440 V-on egyaránt 55 kW. A gyári árambeállítás 100 A, a teljesítményveszteség standard alkalmazásoknál 73 W. A készülék AC-53A felhasználási kategóriájú, és standard alkalmazásoknál 110 A-es IcL indítóárammal rendelkezik.

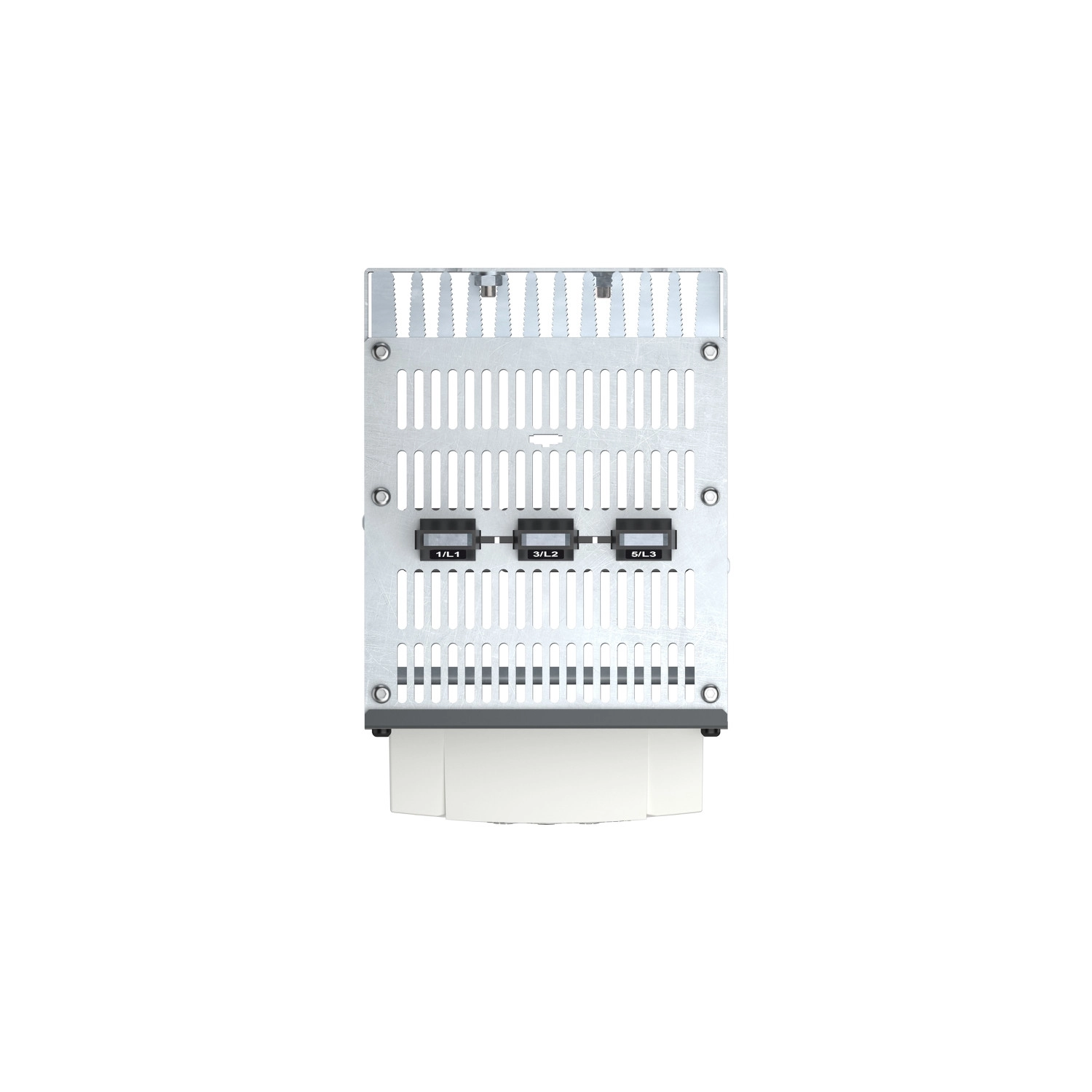

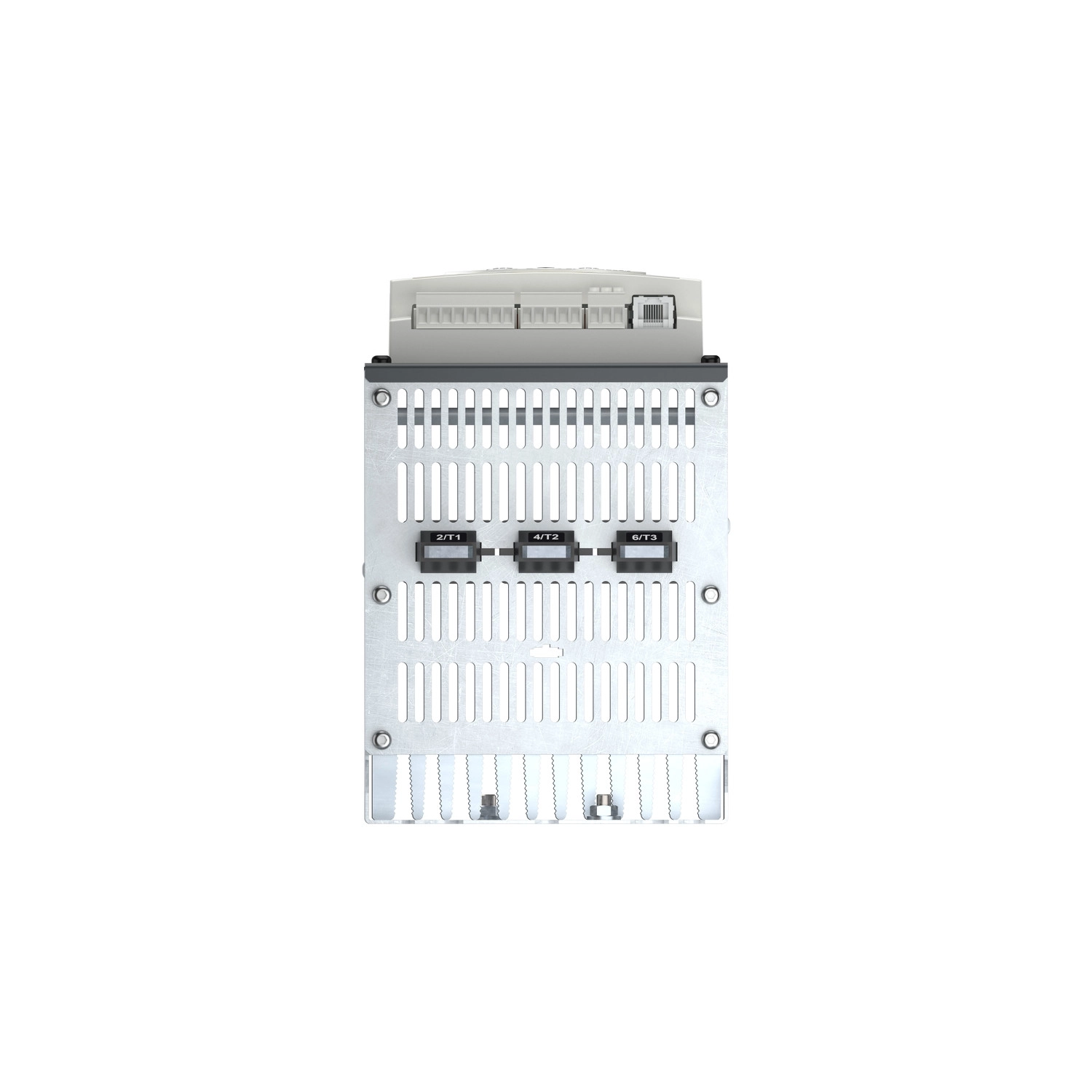

A készülék csatlakoztatási lehetőségei rendkívül rugalmasak: beköthetjük a motor tápvezetékébe vagy a motor delta kapcsaihoz. A vezérlőáramkör feszültsége 230 V (±15-10%, 50/60 Hz), fogyasztása mindössze 20 W. A készülék 2 relés kimenettel rendelkezik, amelyek különböző állapotokat jelezhetnek: futás, riasztás, kioldás, leállás, nincs leállás, indítás, kész. A relék átkapcsoló (C/O) típusúak. A lágyindító 3 logikai bemenettel is rendelkezik (LI1, LI2, LI3), amelyek 24 V-os pozitív logikával működnek.
Kommunikációs lehetőségként Modbus protokoll áll rendelkezésre, RJ45 csatlakozón keresztül, RS485 multidrop fizikai interfésszel. A kommunikáció 4800, 9600 vagy 19200 bps sebességgel történhet, és akár 31 eszköz is csatlakoztatható a hálózathoz. A készülék védelmi funkciói kiterjednek a fáziskiesés, a motor és az indító túlmelegedése elleni védelemre. A hűtés kényszerített légáramoltatással történik, és a készüléket függőlegesen (±10°) kell felszerelni.
Schneider Electric Altistart 22 ATS22C11Q lágyindító műszaki adatok
Általános jellemzők
Termékcsalád: Altistart 22
Termék típusa: Lágyindító
Rendeltetés: Aszinkron motorokhoz
Alkalmazási terület: Szivattyúk és ventilátorok
Komponens megnevezés: ATS22
Tápfeszültség: 230...440 V - 15...10 %
Hálózat fázisszáma: 3 fázis
Teljesítmény jellemzők
Motor teljesítmény: 30 kW 230 V-on, 55 kW 400 V-on, 55 kW 440 V-on
Gyári árambeállítás: 100 A
Teljesítményveszteség: 73 W standard alkalmazásoknál
Felhasználási kategória: AC-53A
Indítás típusa: Nyomatékvezérléses indítás (áram 3,5 In-re korlátozva)
IcL indítóáram: 110 A a motor tápvezetékébe kötve standard alkalmazásoknál
IP védettségi fokozat: IP20
Kiegészítő jellemzők

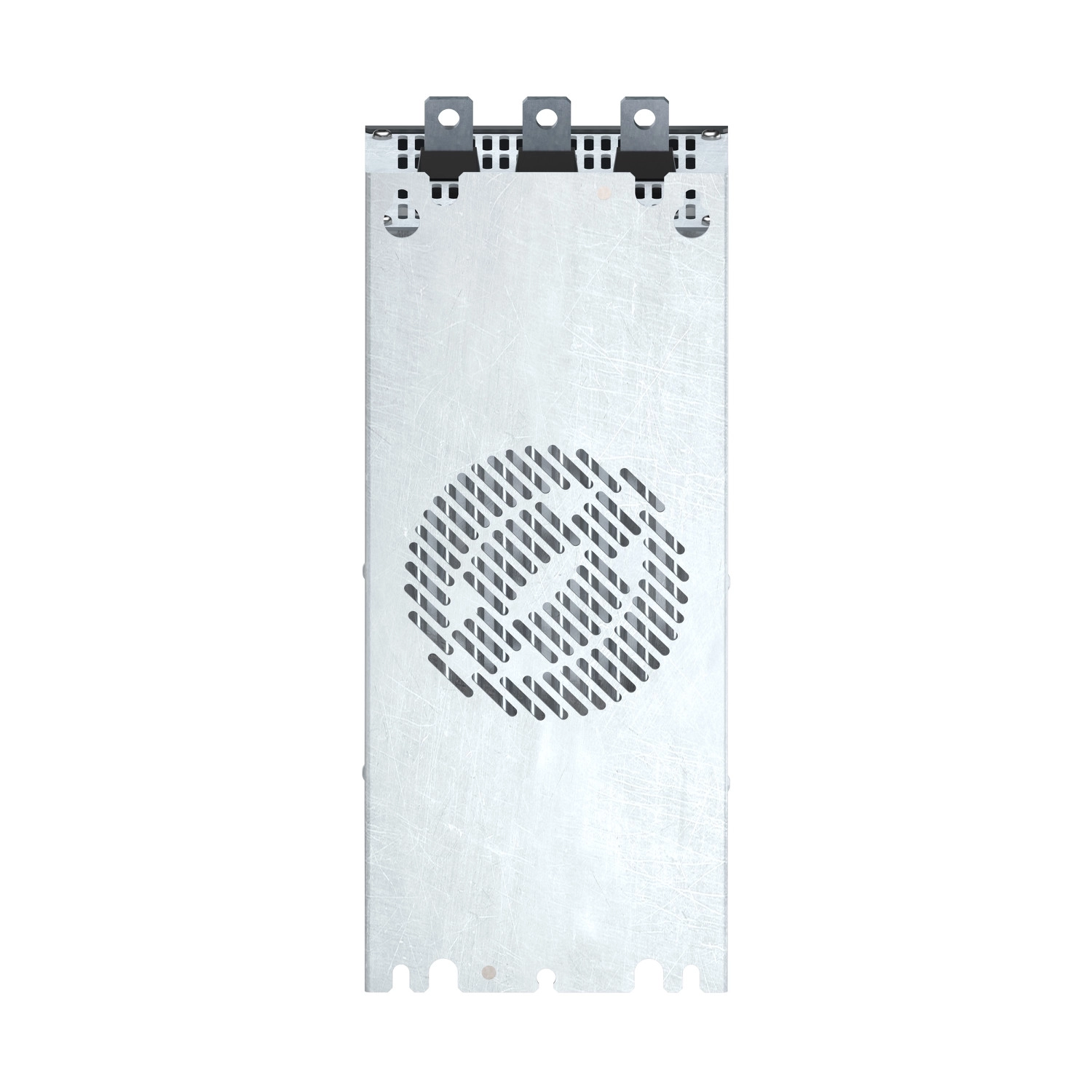

Szerelési mód: Hűtőbordával
Elérhető funkciók: Belső bypass
Tápfeszültség határértékek: 195…484 V
Hálózati frekvencia: 45...66 Hz
Tápfrekvencia: 50...60 Hz - 10...10 %
Eszköz csatlakoztatás: A motor tápvezetékében vagy a motor delta kapcsainál
Vezérlőáramkör feszültsége: 230 V - 15...10 % 50/60 Hz
Vezérlőáramkör fogyasztása: 20 W
Be- és kimenetek
Discrete kimenetek száma: 2
Discrete kimenet típusa: R1 relé kimenet 230 V: futás, riasztás, kioldás, leállt, nem leállt, indítás, kész C/O
R2 relé kimenet 230 V: futás, riasztás, kioldás, leállt, nem leállt, indítás, kész C/O
Minimális kapcsolási áram: 100 mA 12 V DC-nél (relé kimenetek)
Maximális kapcsolási áram: 5 A 250 V AC rezisztív 1 relé kimenet
5 A 30 V DC rezisztív 1 relé kimenet
2 A 250 V AC induktív 0,4 20 ms relé kimenetek
2 A 30 V DC induktív 7 ms relé kimenetek
Discrete bemenetek száma: 3
Discrete bemenet típusa: (LI1, LI2, LI3) logikai, 5 mA 4,3 kOhm
Discrete bemenet feszültsége: 24 V <= 30 V
Discrete bemenet logika: Pozitív logika LI1, LI2, LI3: 0 állapot: < 5 V és <= 2 mA, 1 állapot: > 11 V, >= 5 mA
Kommunikáció
Kommunikációs port protokoll: Modbus
Csatlakozó típusa: 1 RJ45
Kommunikációs adatkapcsolat: Soros
Fizikai interfész: RS485 multidrop
Átviteli sebesség: 4800, 9600 vagy 19200 bps

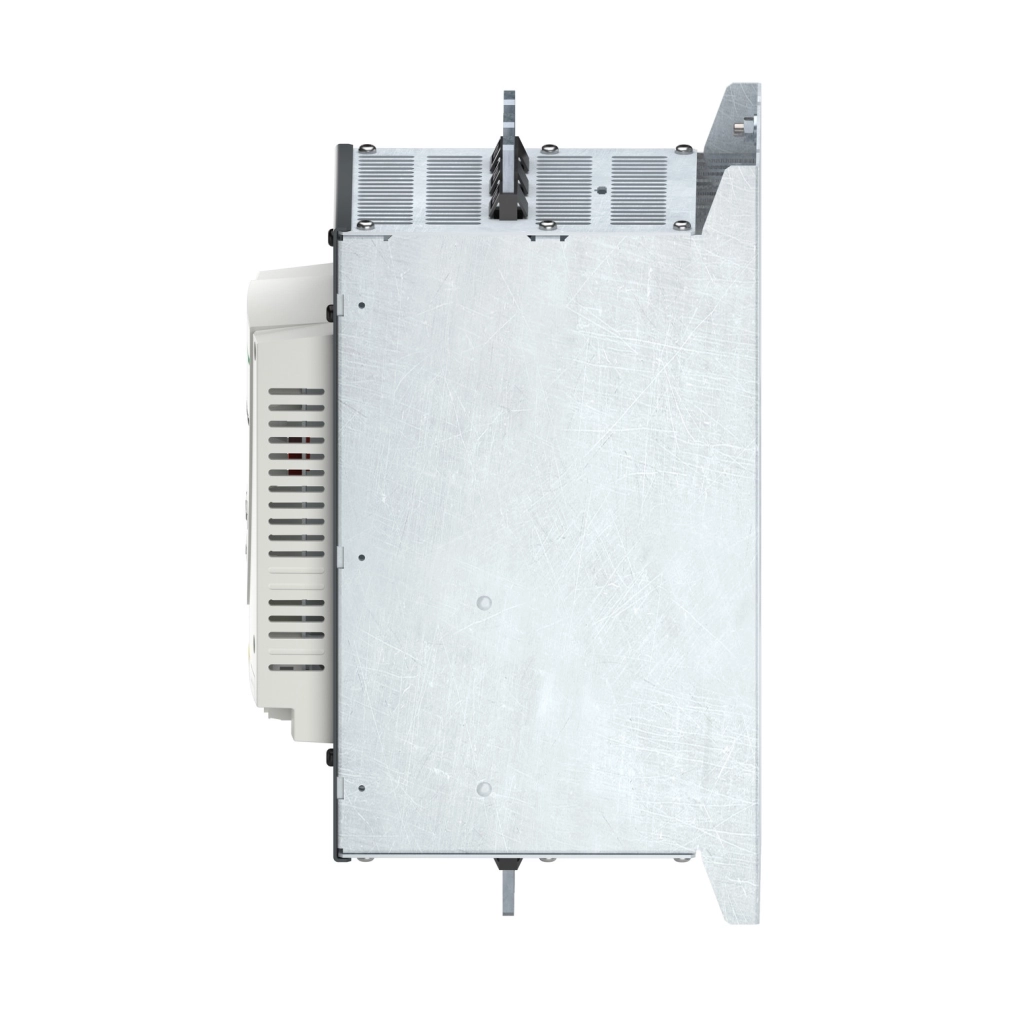

Méretek és üzemeltetési adatok
Magasság: 356 mm
Szélesség: 150 mm
Mélység: 229,5 mm
Üzemeltetési pozíció: Függőleges +/- 10 fok
Hűtés típusa: Kényszerített konvekció
Relatív páratartalom: 0…95 % kondenzáció vagy csepegő víz nélkül (IEC 60068-2-3 szerint)
Környezeti hőmérséklet üzemeltetéskor: -10…40 °C (derating nélkül), 40…60 °C (2,2 % derating °C-onként)
Környezeti hőmérséklet tároláskor: -25…70 °C
Üzemeltetési magasság: <= 1000 m derating nélkül, > 1000...< 2000 m 2,2% áramcsökkentéssel 100 méterenként
Zajszint: 56 dB
