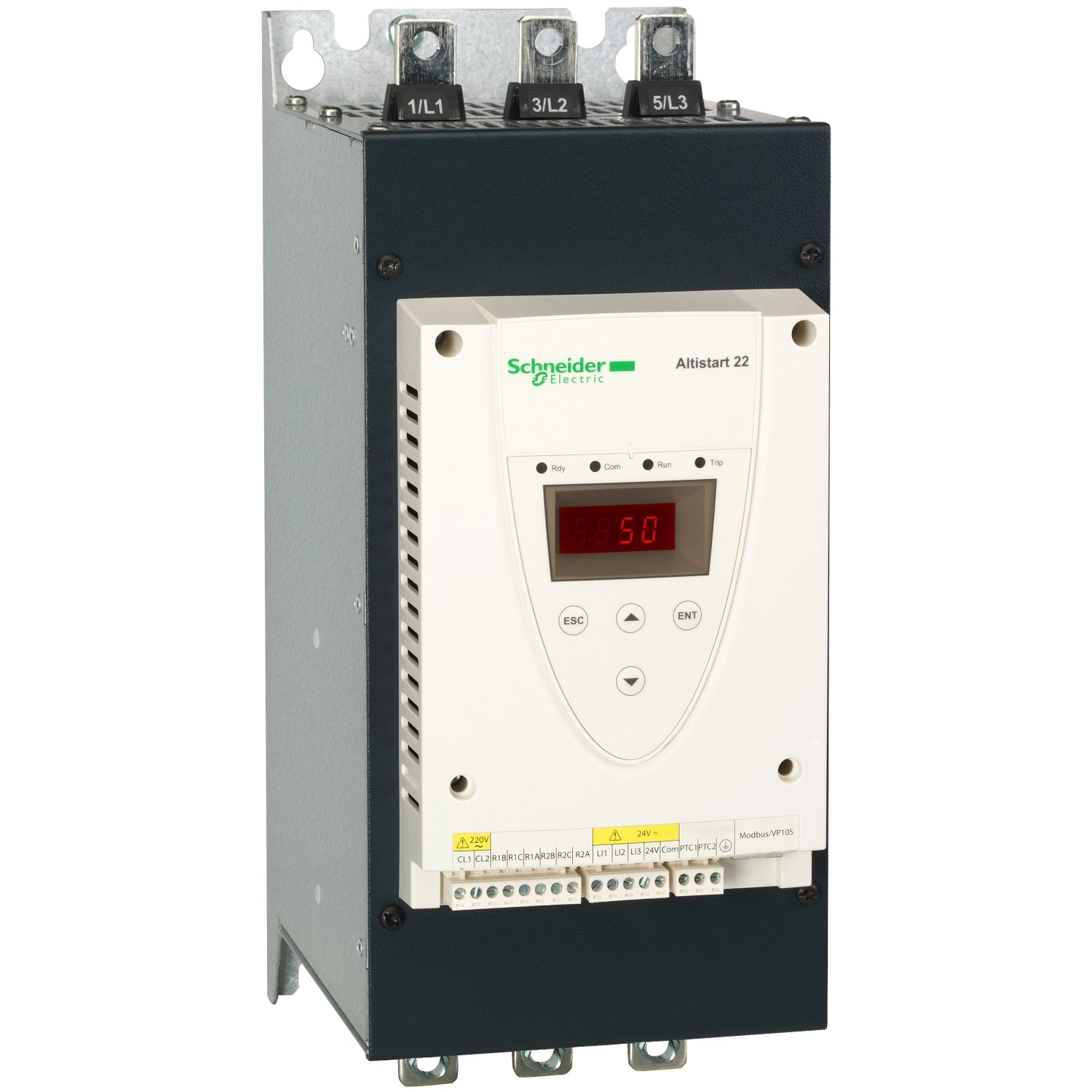

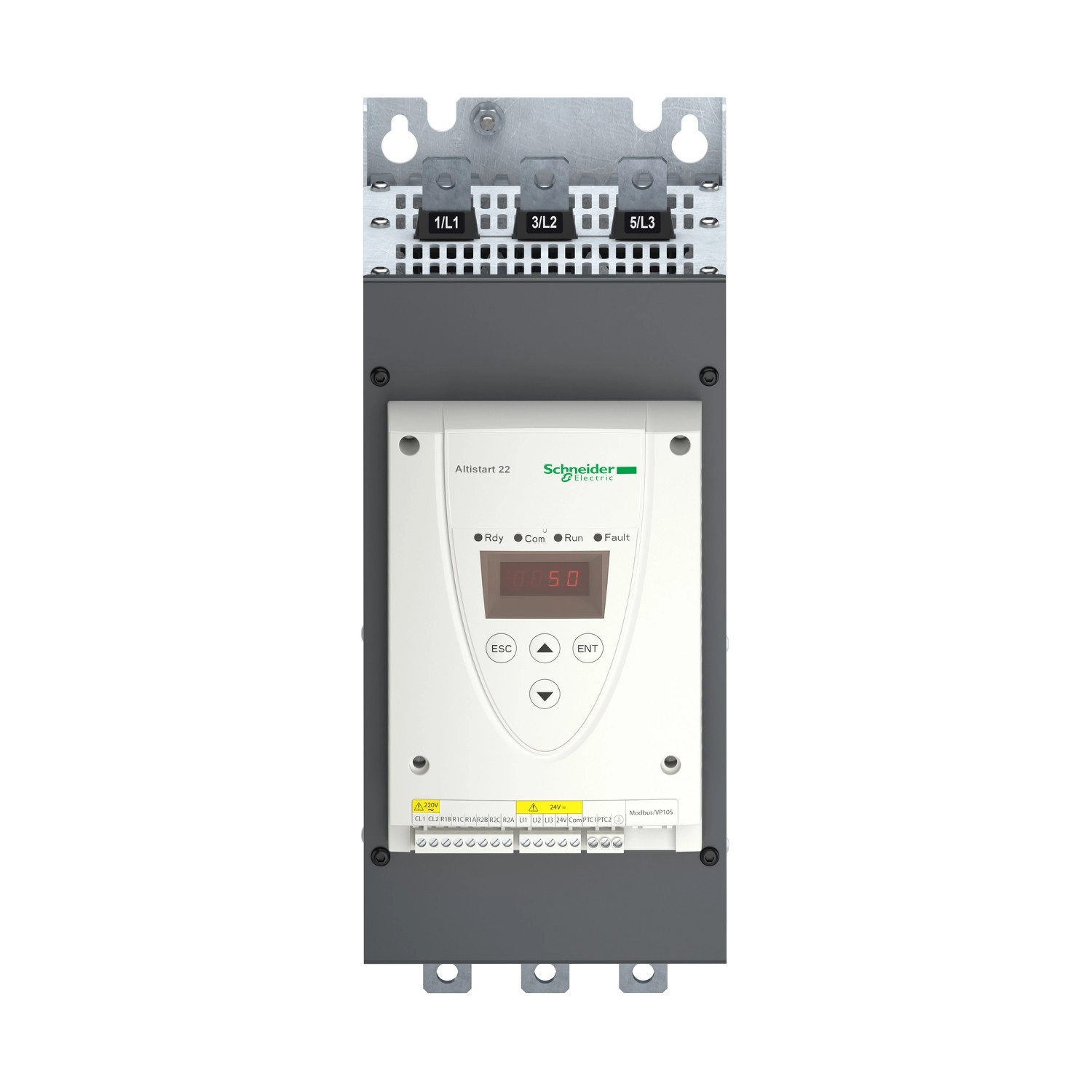

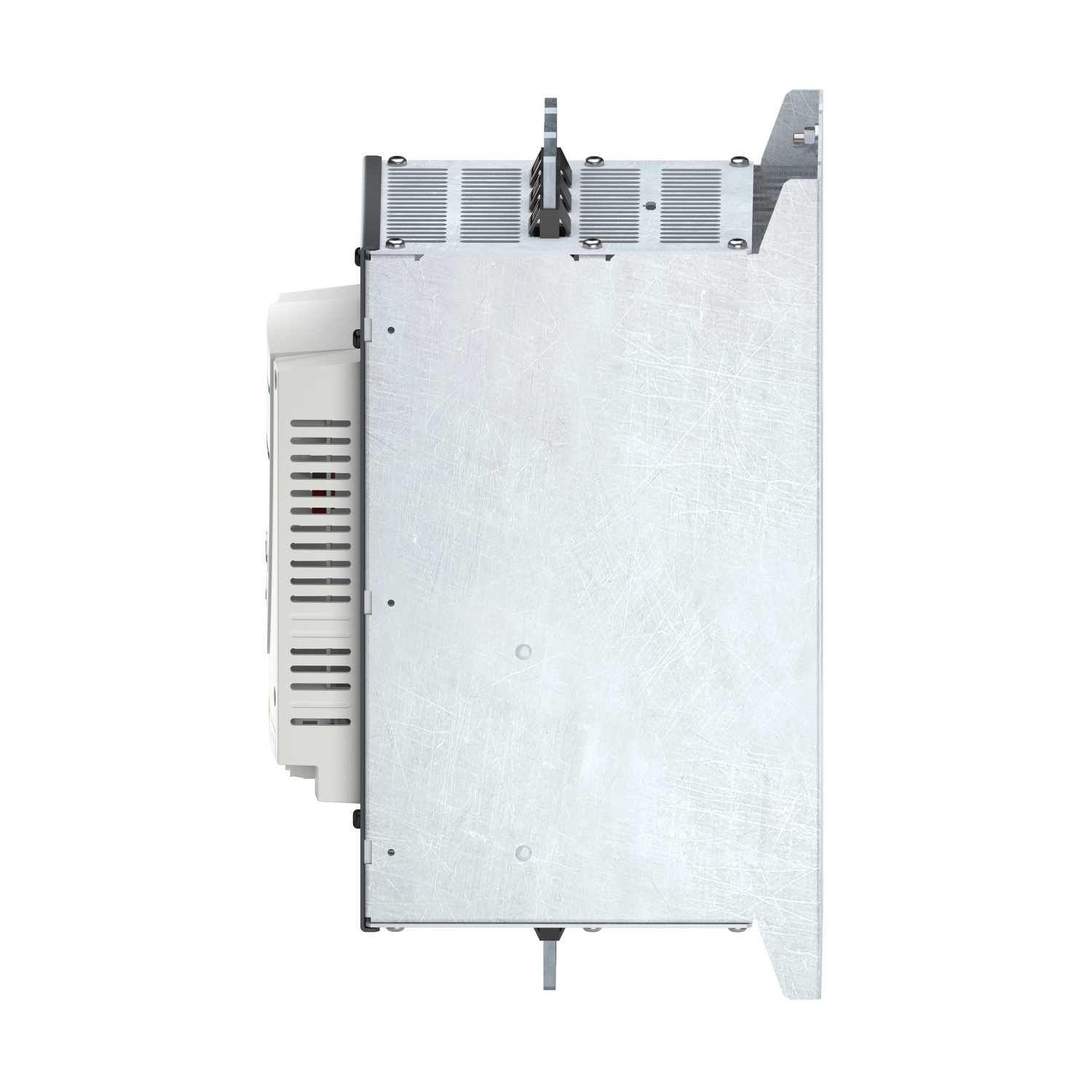

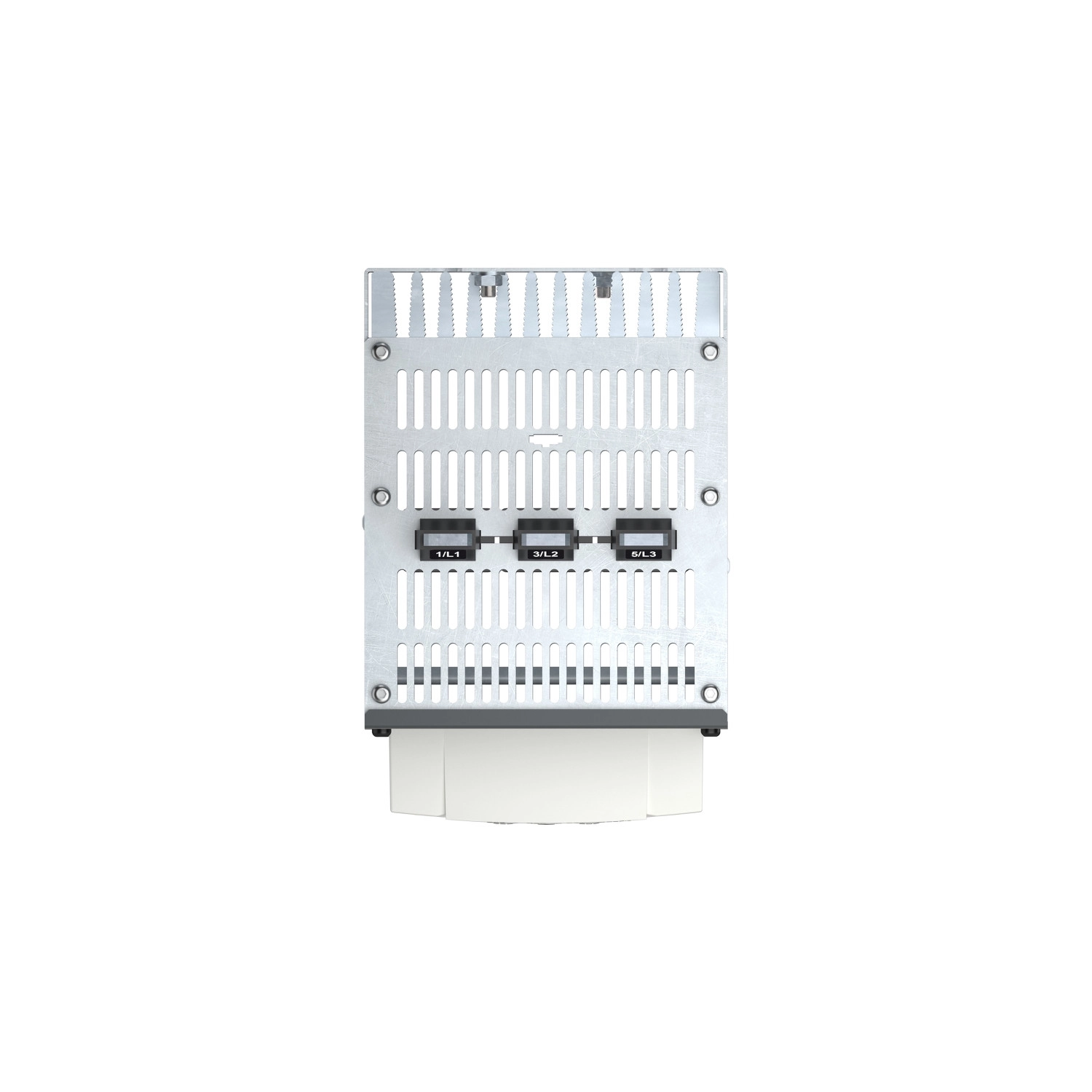

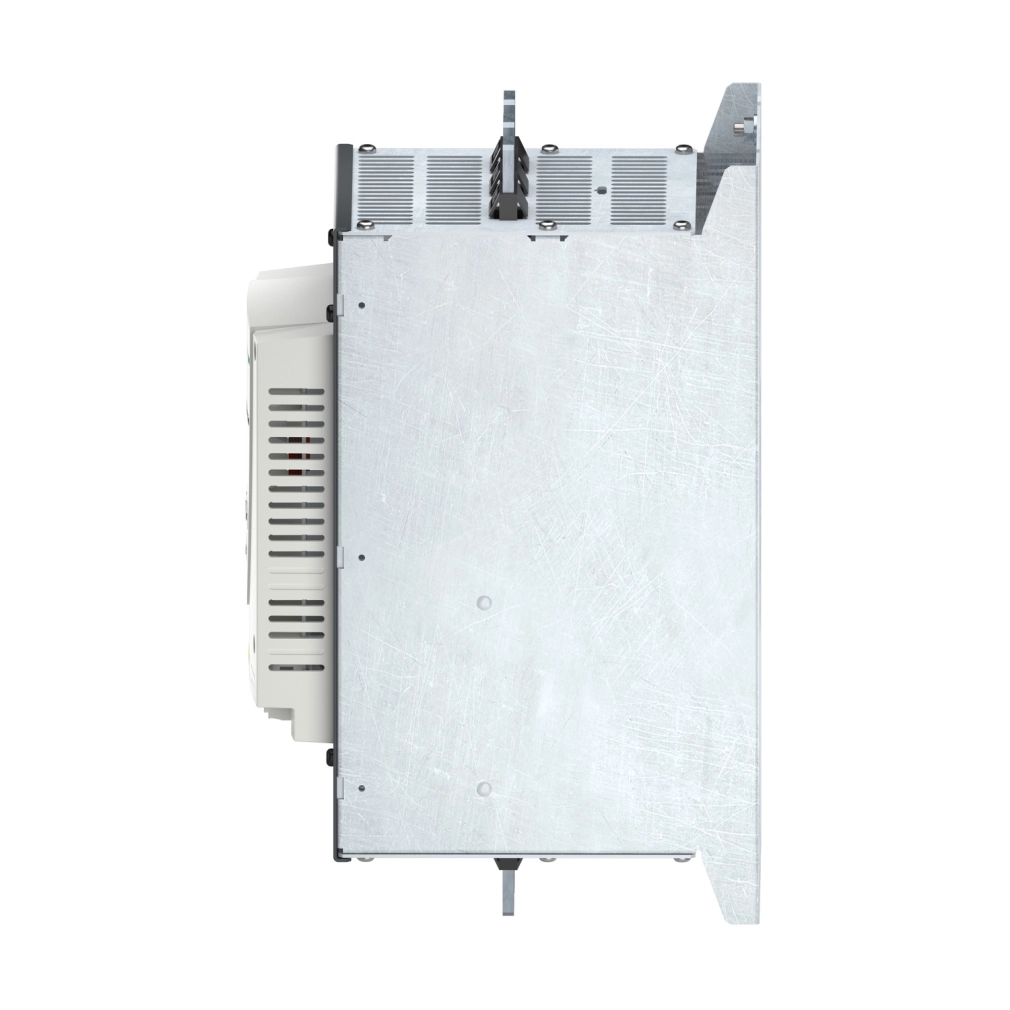

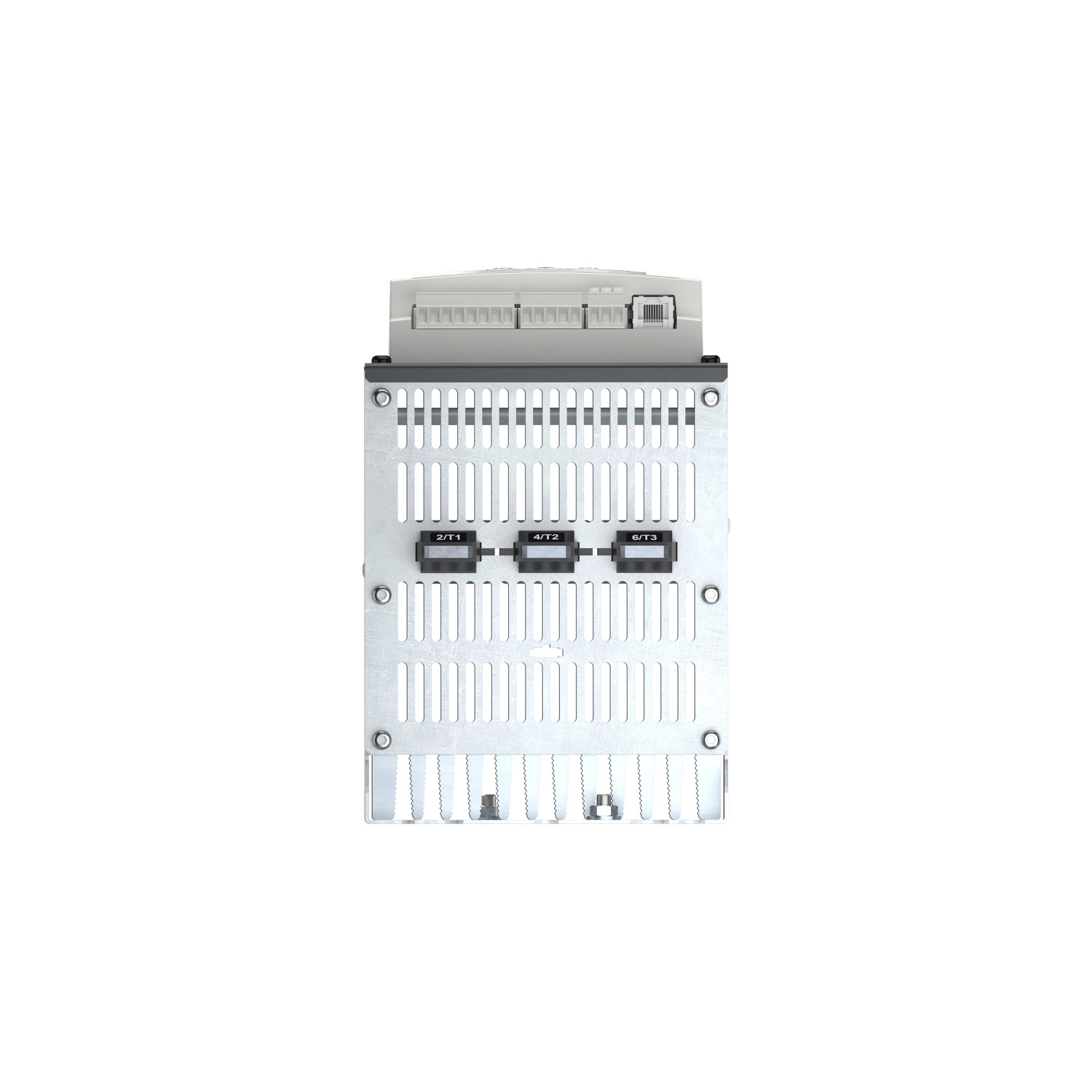

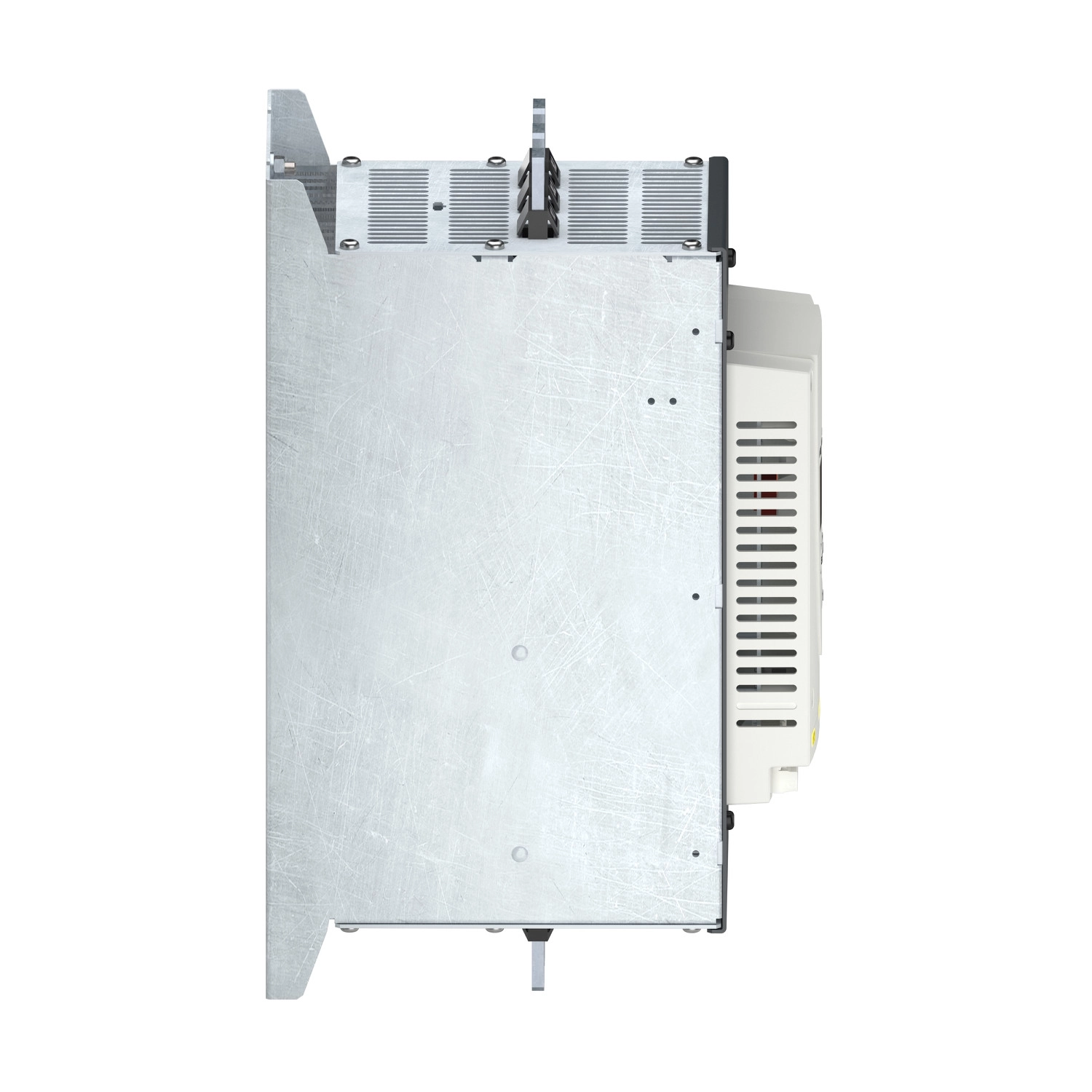

A Schneider Electric Altistart 22 sorozatú ATS22C14Q lágyindítója egy kiváló minőségű, nagy teljesítményű eszköz, amelyet kifejezetten aszinkronmotorok lágyindítására és -leállítására terveztek. Ez a termék ideális választás szivattyúk és ventilátorok vezérléséhez, ahol az egyenletes indítás és leállás kulcsfontosságú a mechanikai alkatrészek élettartamának meghosszabbításához és a villamos hálózat terhelésének optimalizálásához.
Az ATS22C14Q lágyindító széles teljesítménytartományban használható: 230V-on 37kW, míg 400V-on és 440V-on egyaránt 75kW teljesítményig alkalmazható. A készülék háromfázisú hálózatra csatlakoztatható, névleges tápfeszültsége 230...440V (-15%...+10%). A gyári árambeállítás 131A, míg az ICL indítóáram értéke 140A standard alkalmazásokhoz. A motor indítása nyomatékvezérléssel történik, amely során az áram 3,5 x In értékre korlátozódik. A beállítható kimeneti áram tartománya 0,4...1 ICL, így széles teljesítménytartományban alkalmazható. A vezérlőfeszültség 230V AC (-15%...+10%, 50/60 Hz), a vezérlő áramkör fogyasztása mindössze 20W. A készülék belső bypass funkcióval rendelkezik, amely csökkenti a veszteségeket folyamatos üzem során.
Az eszköz IP00 védettségi szinttel rendelkezik, ami azt jelenti, hogy megfelelő kapcsolószekrénybe kell szerelni. A készülék szerelése hőelvezetővel történik, és a megfelelő szellőzés érdekében a gyártó előírja a függőleges (+/- 10°) szerelési pozíciót. Kiemelendő a kényszerített légáramlásos hűtési rendszere, amely biztosítja a stabil működést akár magasabb környezeti hőmérsékleten is. A készülék működési hőmérséklet tartománya -10...40°C teljesítménycsökkentés nélkül, míg 40...60°C között 2,2%/°C teljesítménycsökkentéssel üzemeltethető.
Az ATS22C14Q kommunikációs lehetőségei kiemelkedőek: Modbus protokoll támogatása, RJ45 csatlakozón keresztül, RS485 multidrop fizikai interfész segítségével, 4800, 9600 vagy 19200 bps átviteli sebességgel. Egy hálózaton akár 31 eszköz is csatlakoztatható, ami lehetővé teszi komplex rendszerek kiépítését.
A lágyindító védelmi funkciói széleskörűek: fázisvédelem, motor termikus védelme és a lágyindító saját termikus védelme egyaránt biztosított. A készülék továbbá rendelkezik PTC szonda bemenettel (750 Ohm), ami további védelmi lehetőségeket biztosít. Az ATS22C14Q két relés kimenetet tartalmaz (R1, R2), amelyek konfigurálhatók különböző állapotok jelzésére: futás, riasztás, hiba, leállás, nem leállás, indítás, kész állapot. Három logikai bemenete (LI1, LI2, LI3) 24V DC vezérlőfeszültséggel működik.
A Schneider Electric ATS22C14Q lágyindító megfelelő számos nemzetközi szabványnak (IEC 60947-4-2) és rendelkezik többféle tanúsítvánnyal (UL, CSA, C-Tick, GOST, CCC). Méreteivel (356 mm magasság, 150 mm szélesség, 229,5 mm mélység) és 18 kg tömegével kompakt megoldást kínál a nagy teljesítményű alkalmazásokhoz. A készülék különösen ajánlott olyan ipari környezetben, ahol a mechanikus alkatrészek kímélése, a hálózati áramlökések csökkentése és az energiatakarékos üzem prioritást élvez.
Schneider Electric Altistart 22 - ATS22C14Q - lágyindító műszaki adatok
Főbb jellemzők
Termékcsalád: Altistart 22
Termék típusa: Lágyindító
Felhasználási terület: Aszinkronmotorok
Speciális alkalmazás: Szivattyúk és ventilátorok
Komponens neve: ATS22
Villamos jellemzők
Hálózati fázisszám: 3 fázis
Névleges tápfeszültség: 230...440 V (-15...+10%)
Motorteljesítmény: 37 kW 230 V-on, 75 kW 400 V-on, 75 kW 440 V-on
Gyári árambeállítás: 131 A
Teljesítményveszteség: 82 W standard alkalmazásoknál
Felhasználási kategória: AC-53A
Indítási típus: Indítás nyomatékvezérléssel (áramkorlát 3,5 In)
ICL indítóáram: 140 A motortápvezetékbe kötésnél, standard alkalmazásokhoz
IP védettségi fokozat: IP00
Kiegészítő jellemzők
Szerelési mód: Hőelvezetővel
Elérhető funkció: Belső bypass
Tápfeszültség határértékek: 195...484 V
Hálózati frekvencia: 50...60 Hz (-10...+10%)
Frekvenciatartomány: 45...66 Hz
Eszköz csatlakozás: Motortápvezetékben vagy motor delta kapcsain
Vezérlőáramkör feszültsége: 230 V (-15...+10%) 50/60 Hz
Vezérlőáramkör fogyasztása: 20 W
Ki- és bemenetek
Digitális kimenetek száma: 2
Digitális kimenet típusa: Relékimenet R1 230 V (futás, riasztás, hiba, leállt, nem leállt, indítás, kész) C/O, Relékimenet R2 230 V (futás, riasztás, hiba, leállt, nem leállt, indítás, kész) C/O
Minimális kapcsolási áram: 100 mA 12 V DC (relé kimenetek)
Maximális kapcsolási áram: 5 A 250 V AC rezisztív 1 relé kimenet, 5 A 30 V DC rezisztív 1 relé kimenet, 2 A 250 V AC induktív 0,4 20 ms relé kimenet, 2 A 30 V DC induktív 7 ms relé kimenet
Digitális bemenetek száma: 3
Digitális bemenet típusa: (LI1, LI2, LI3) logikai, 5 mA 4,3 kOhm
Digitális bemenet feszültsége: 24 V <= 30 V
Kimeneti áram: 0,4...1 Icl állítható
Kommunikáció
Kommunikációs port protokoll: Modbus
Csatlakozó típusa: 1 RJ45
Kommunikációs adatkapcsolat: Soros
Fizikai interfész: RS485 multidrop
Átviteli sebesség: 4800, 9600 vagy 19200 bps
Telepített eszközök száma: 31
Védelem
Védelem típusa: Fáziskimaradás: tápvonal, Termikus védelem: motor, Termikus védelem: lágyindító
Jelölés: CE
Fizikai jellemzők

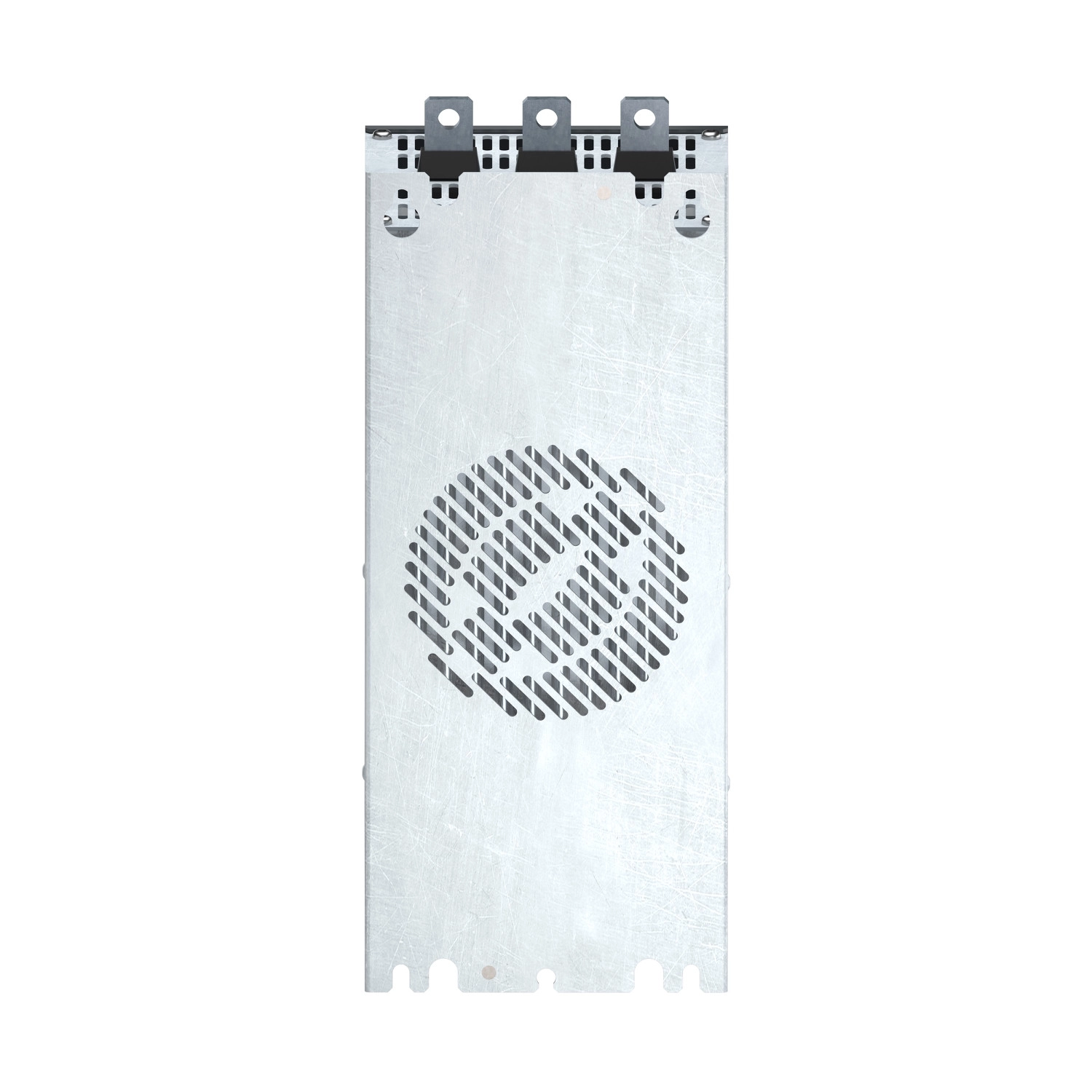

Hűtés típusa: Kényszerített légáramlás
Üzemi pozíció: Függőleges +/- 10 fok
Magasság: 356 mm
Szélesség: 150 mm
Mélység: 229,5 mm
Motor teljesítménytartomány AC-3: 30...50 kW 200...240 V 3 fázis, 55...100 kW 380...440 V 3 fázis
Környezeti feltételek
Relatív páratartalom: 0...95% kondenzáció vagy csepegő víz nélkül (IEC 60068-2-3 szerint)
Környezeti levegő hőmérséklet üzemelés közben: -10...40°C (teljesítménycsökkentés nélkül), 40...60°C (2,2% teljesítménycsökkentés/°C)
Környezeti levegő hőmérséklet tároláskor: -25...70°C
Üzemi magasság: <= 1000 m teljesítménycsökkentés nélkül, > 1000...< 2000 m 2,2% áramcsökkentés 100 m-enként
