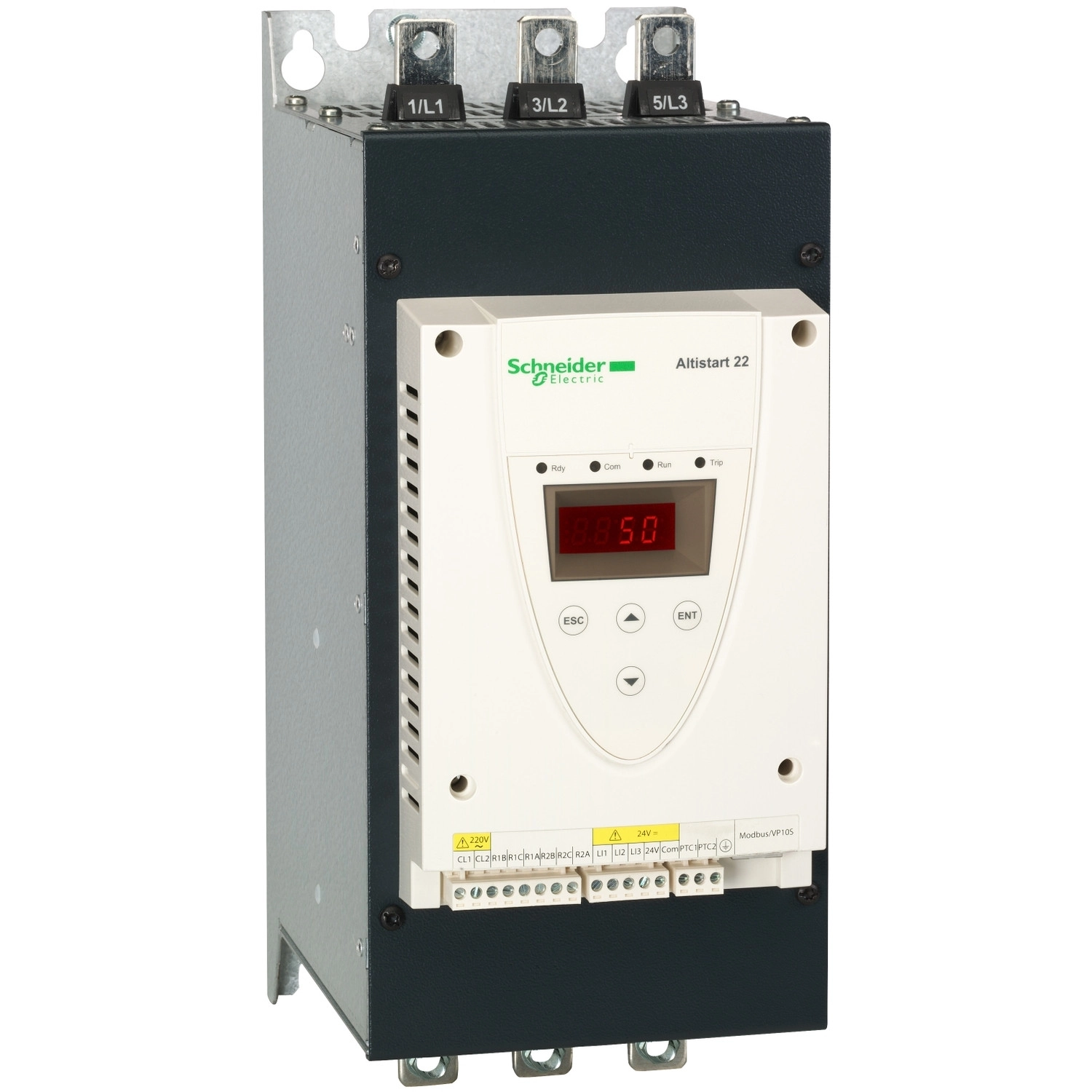

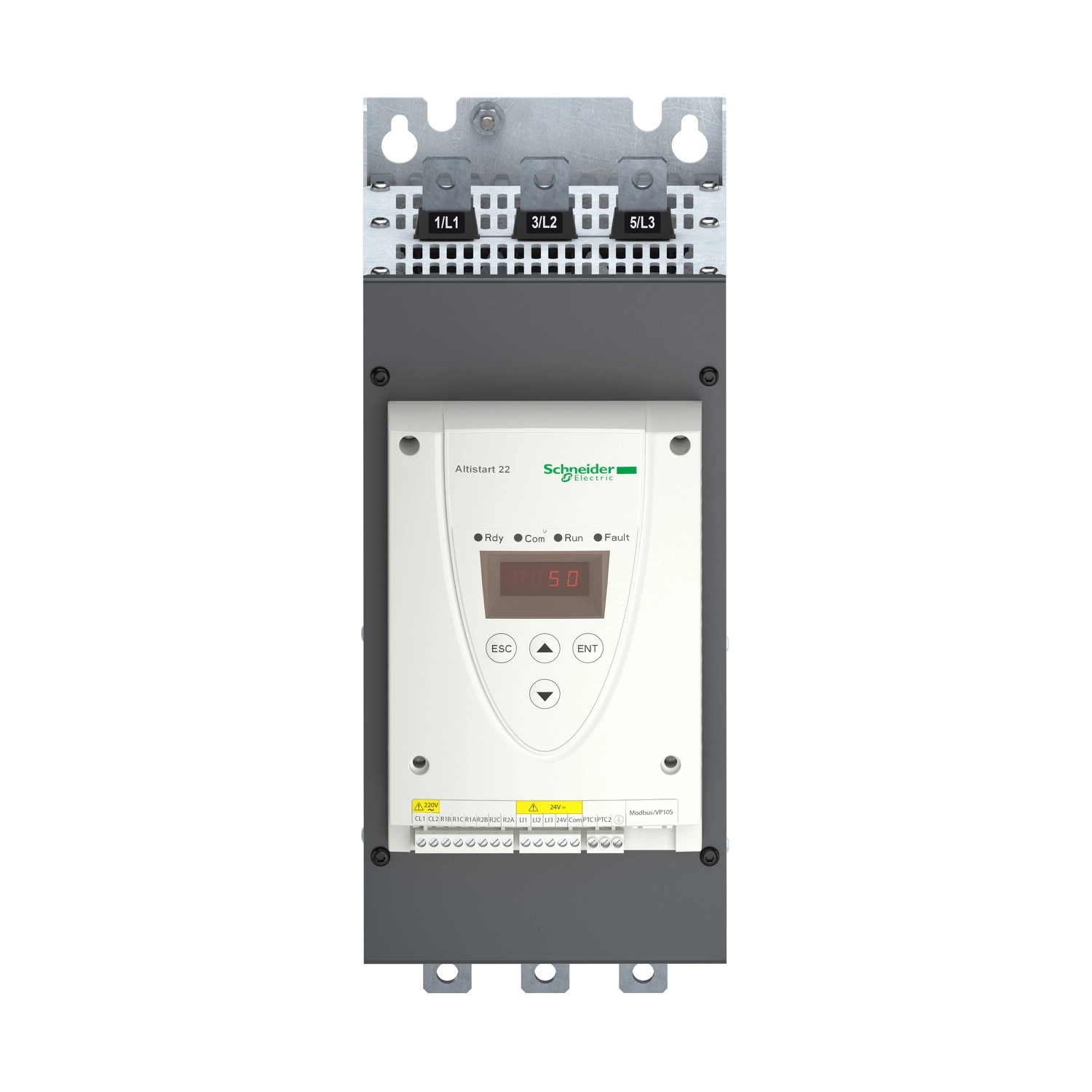

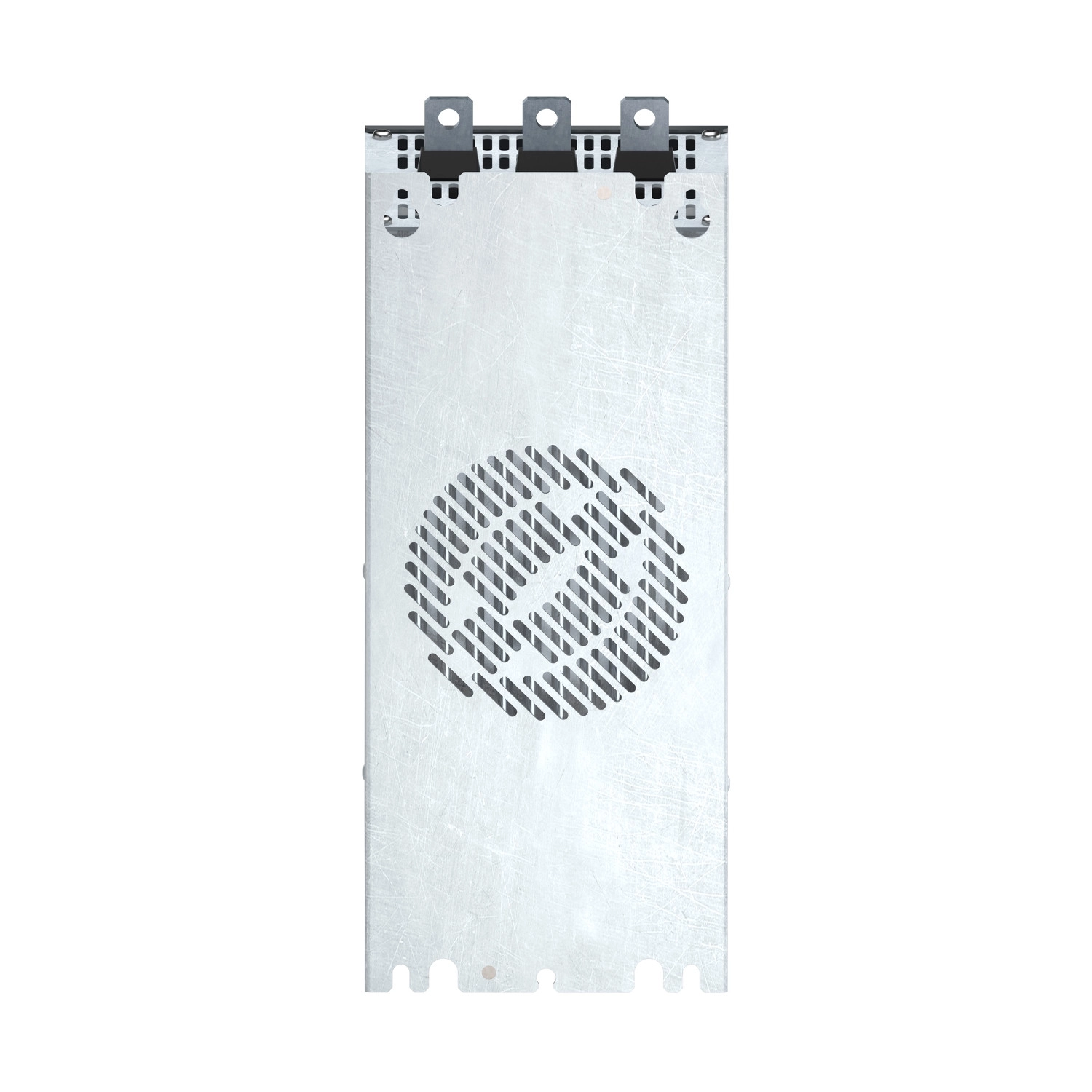

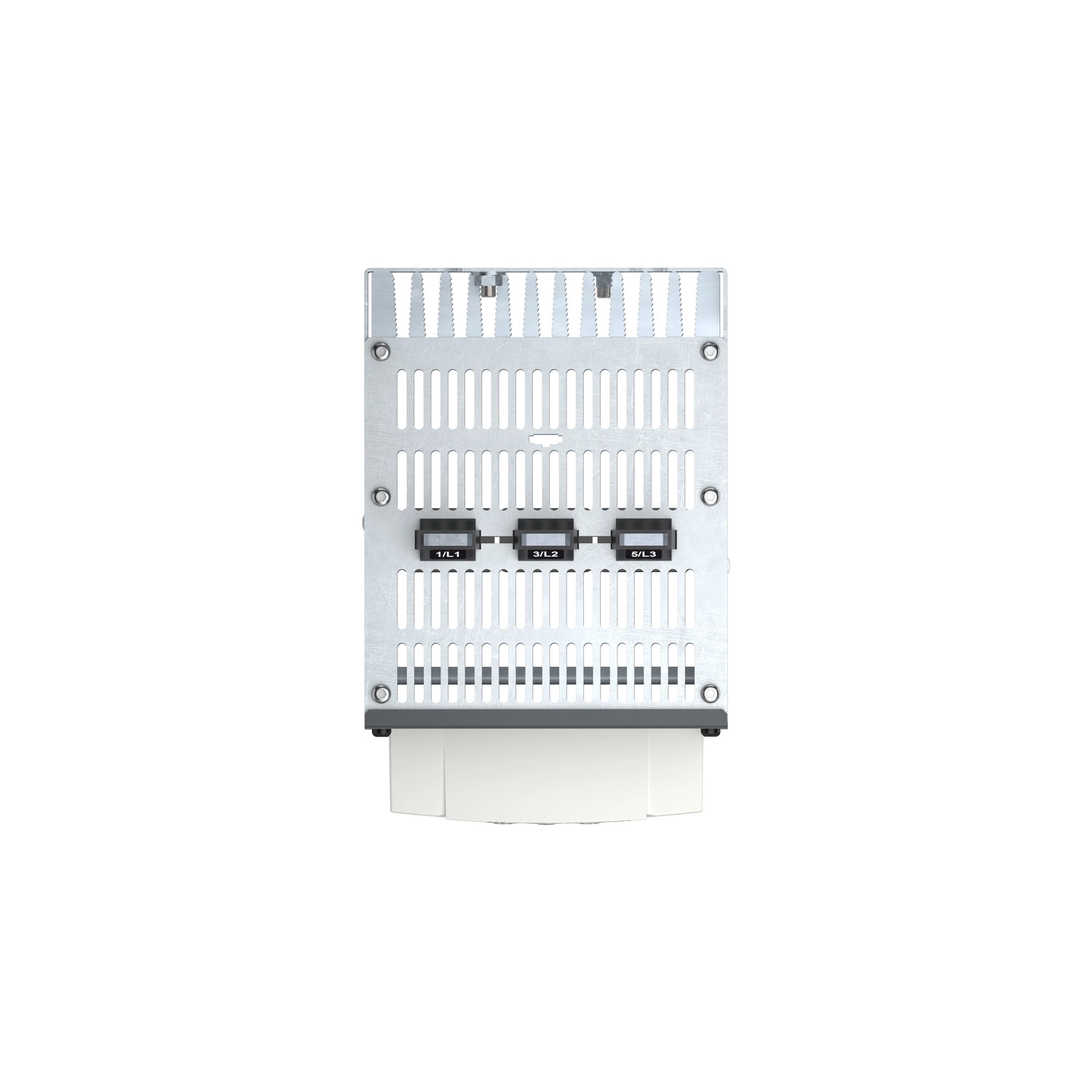

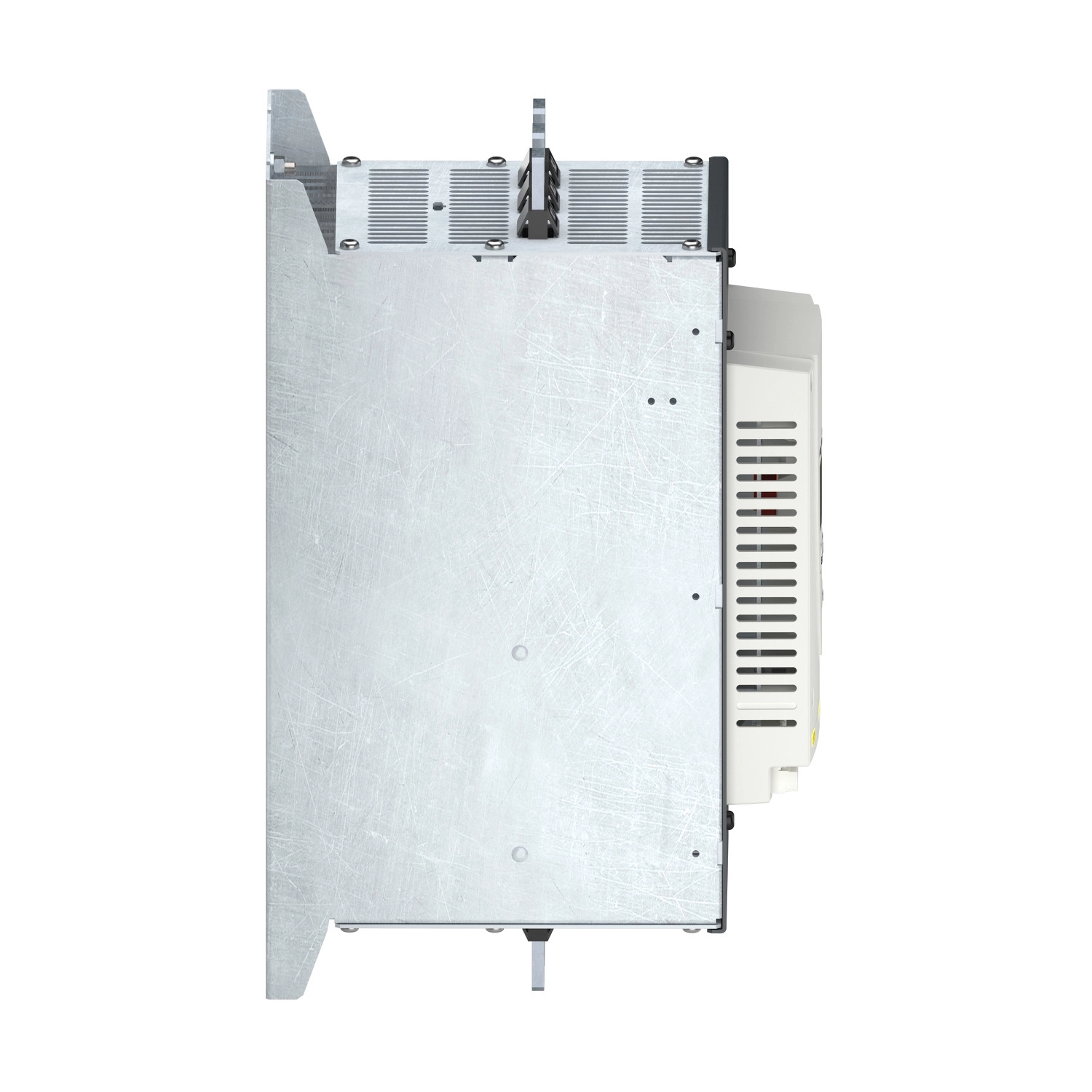

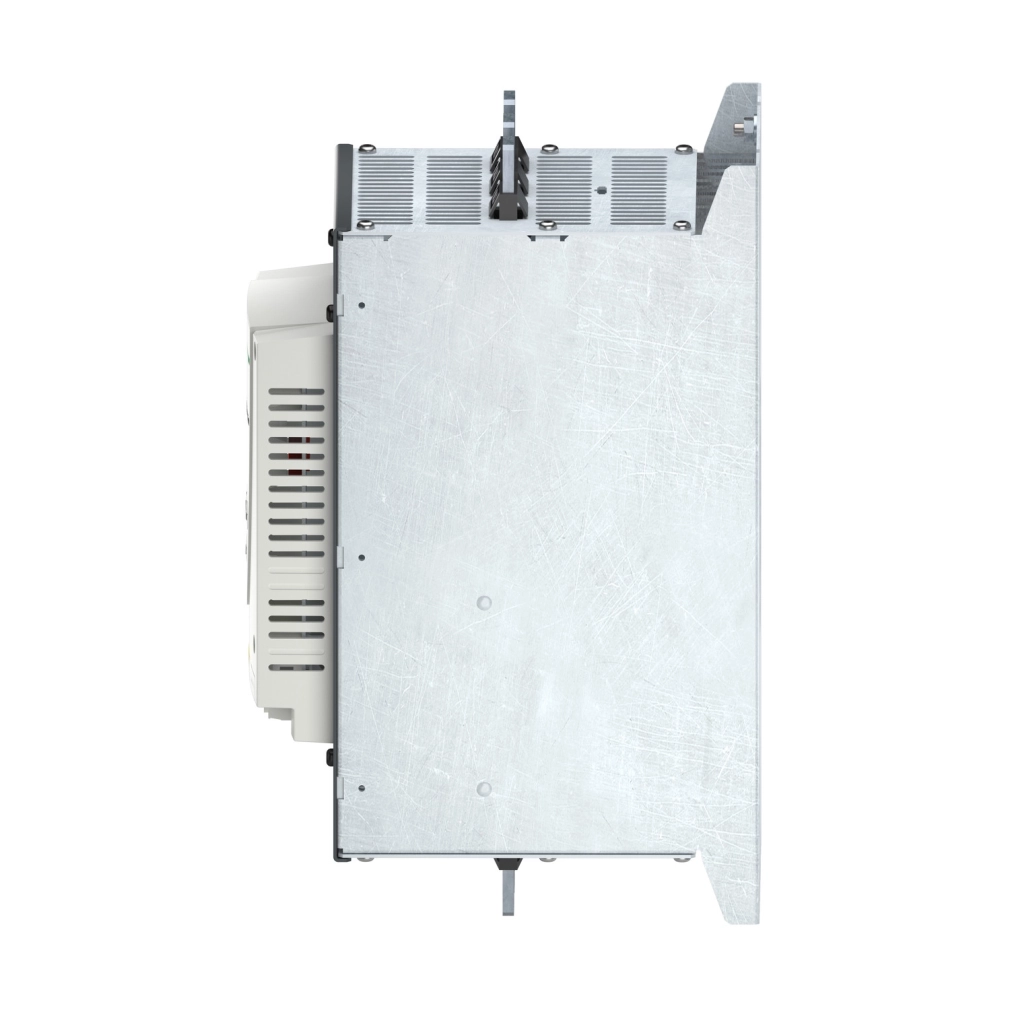

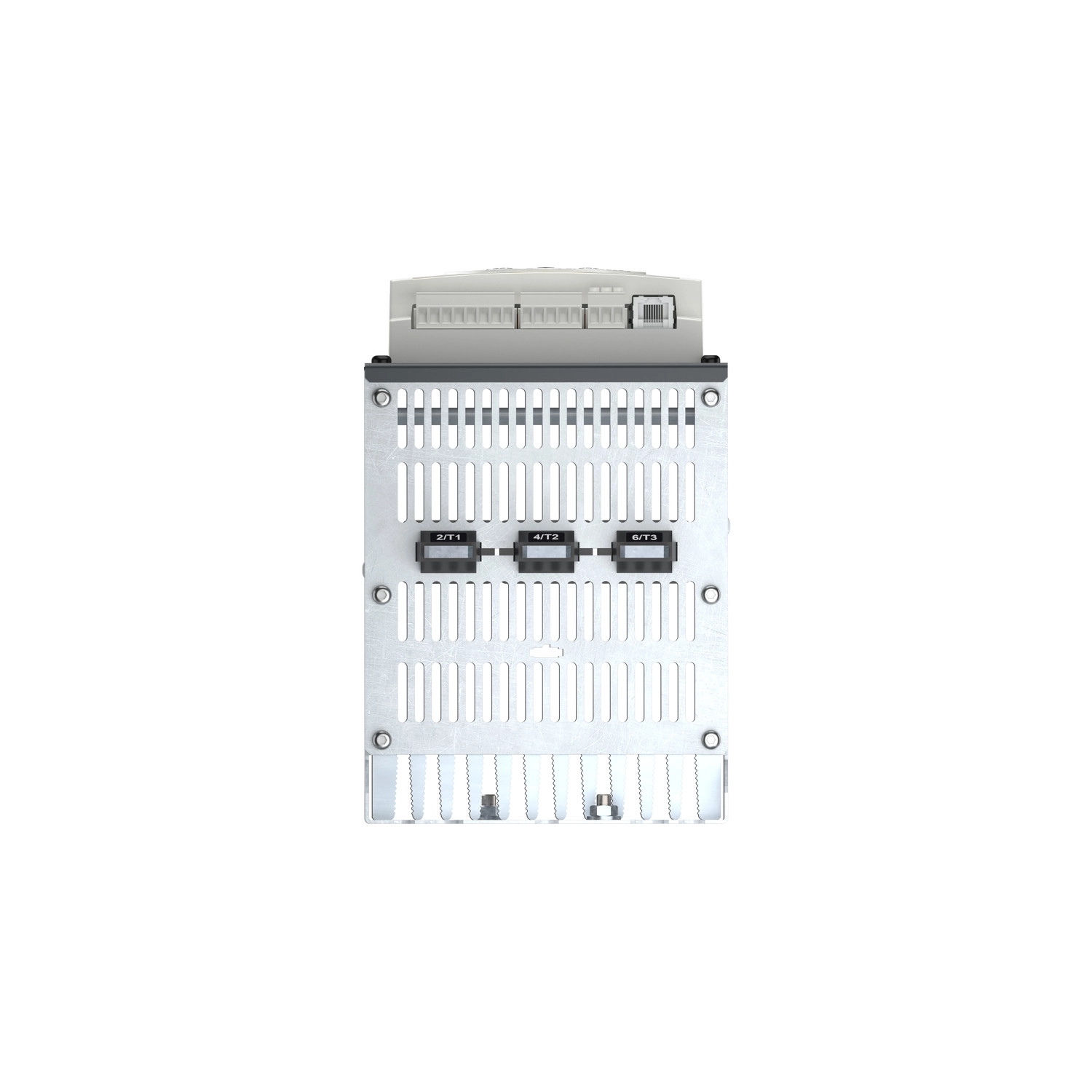

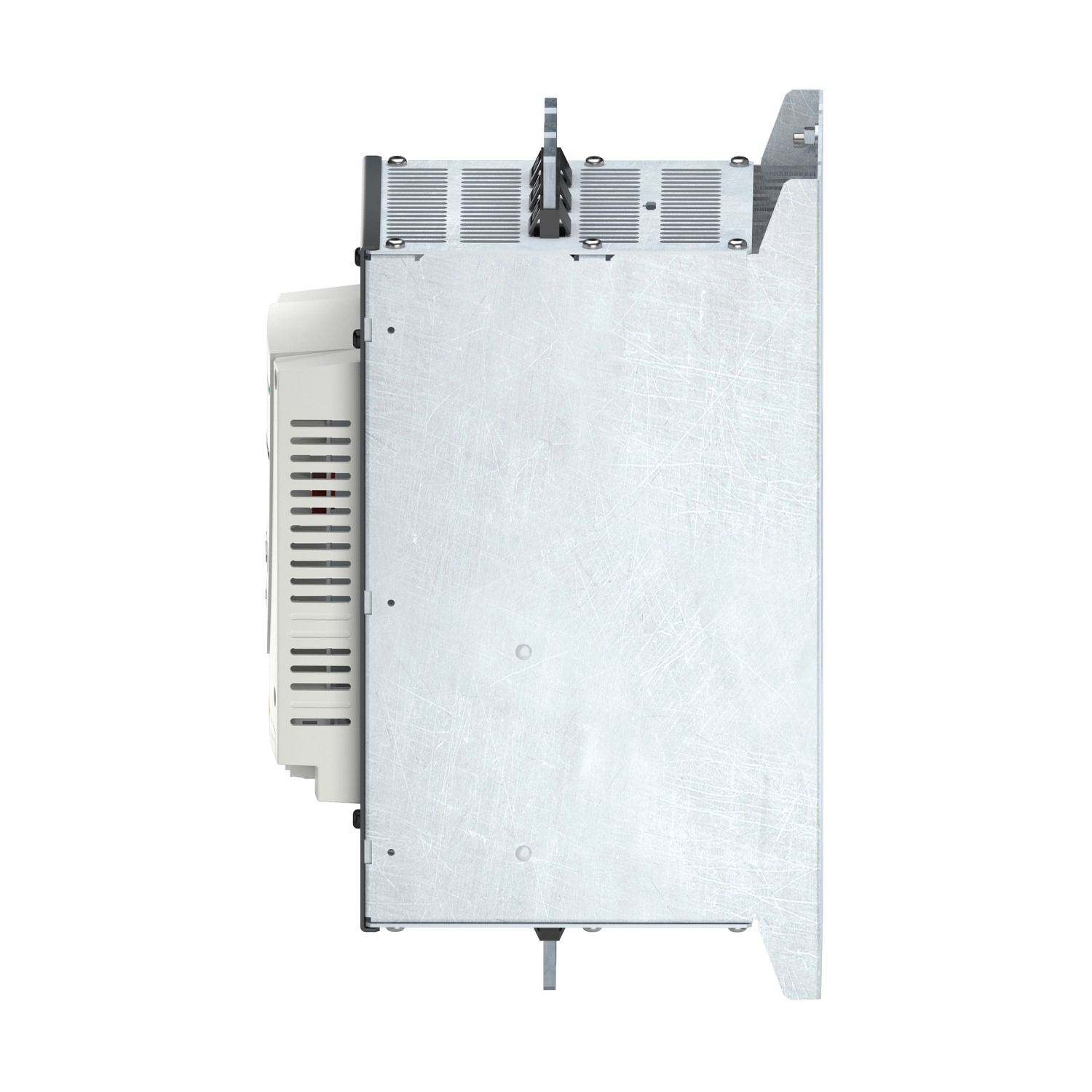

Az Altistart 22 ATS22C17Q egy nagy teljesítményű lágyindító a Schneider Electric-től, amely kifejezetten aszinkron motorok vezérléséhez tervezték. Ez a fejlett eszköz ideális szivattyúk és ventilátorok indításához, optimális motorvédelemmel és nyomatékvezérléssel. A termék kiemelkedő tulajdonsága, hogy akár 90 kW-os motorokat is képes vezérelni 400-440 V-os tápellátáson.
A Schneider Electric Altistart 22 ATS22C17Q lágyindító különösen nagy teljesítményű alkalmazásokhoz ajánlott, ahol a közvetlen indítás vagy csillag-delta indítás nem megfelelő. A nyomatékvezérléses indítás (áramkorlátozással 3,5 In értékig) minimalizálja az indítási áramlökéseket, ezáltal kíméli a mechanikai alkatrészeket és a hálózatot. A termék 230-440 V-os tápfeszültség-tartományban működtethető, -15%...+10% tűréssel, ami széles alkalmazási területet biztosít. Az 50-60 Hz-es hálózati frekvencia-kompatibilitás (±10% tűréssel) tovább növeli a felhasználási lehetőségeket.
A készülék 170 A-es névleges áramával és belső bypass funkcióval rendelkezik, ami csökkenti a hőveszteséget üzem közben. Három fázisú, IP00 védettségű, és hűtőbordával szerelt kivitelben készül. A 91 W-os standard alkalmazásoknál jellemző teljesítményveszteség energiahatékony működést biztosít. Alapvetően kétféle telepítési mód támogatott: bekötés a motor táplálási vonalába vagy a motor delta kapcsoknál, ami rugalmas telepítési lehetőségeket kínál.
A Schneider Electric ATS22C17Q 230 V-os vezérlőáramkörrel rendelkezik, mindössze 20 W-os vezérlőköri fogyasztással. A termék három logikai bemenettel (LI1, LI2, LI3) és két relés kimenettel (R1, R2) rendelkezik, amelyek különböző állapotok jelzésére programozhatók, mint például üzemelés, riasztás, leállás, indítás vagy készenlét. A készülék beépített védelmekkel rendelkezik fáziskimaradás, motor túlmelegedés és indító túlmelegedés ellen.
A kommunikációs lehetőségek terén az ATS22C17Q Modbus protokollt használ, RJ45 csatlakozóval és RS485 multidrop fizikai interfésszel. A kommunikációs sebesség 4800, 9600 vagy 19200 bps lehet, és akár 31 eszköz telepíthető egyidejűleg. Méreteit tekintve a készülék 356 mm magas, 150 mm széles és 229,5 mm mély, súlya pedig 18 kg. A kényszerített konvekciós hűtési rendszer biztosítja a megfelelő hőelvezetést üzem közben.
Schneider Electric Altistart 22 - ATS22C17Q műszaki adatok
Általános jellemzők
Termékcsalád: Altistart 22
Termék típus: Lágyindító
Alkalmazás: Aszinkron motorokhoz
Speciális alkalmazási terület: Szivattyúk és ventilátorok
Komponens neve: ATS22
Elektromos jellemzők
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 230...440 V - 15...10%
Motor teljesítmény: 45 kW 230 V-nál, 90 kW 400 V-nál, 90 kW 440 V-nál
Gyári árambeállítás: 162 A
Teljesítményveszteség: 91 W standard alkalmazásoknál
Felhasználási kategória: AC-53A
Indítás típusa: Indítás nyomatékvezérléssel (áramkorlátozás 3,5 In-ig)
ICL indító névleges áram: 170 A a motor tápvonalába kötve standard alkalmazásoknál
IP védettségi fokozat: IP00
Kiegészítő tulajdonságok
Szerelési stílus: Hűtőbordával
Elérhető funkciók: Belső bypass
Tápfeszültség határok: 195...484 V
Tápfrekvencia: 50...60 Hz - 10...10%
Hálózati frekvencia: 45...66 Hz
Készülék csatlakoztatás: A motor delta kapcsaihoz vagy a motor tápvonalába
Vezérlőköri feszültség: 230 V - 15...10% 50/60 Hz
Vezérlőkör fogyasztása: 20 W
Be- és kimenetek
Diszkrét kimenetek száma: 2
Diszkrét kimenet típusok: R1 relé kimenet 230 V (üzemelés, riasztás, leállás, indítás, készenlét), R2 relé kimenet 230 V (üzemelés, riasztás, leállás, indítás, készenlét)
Diszkrét bemenetek száma: 3
Diszkrét bemenet típusa: (LI1, LI2, LI3) logikai, 5 mA 4.3 kOhm
Diszkrét bemenet feszültség: 24 V <= 30 V
Kommunikáció
Kommunikációs port protokoll: Modbus
Csatlakozó típus: 1 RJ45
Kommunikációs adatkapcsolat: Soros
Fizikai interfész: RS485 multidrop
Átviteli sebesség: 4800, 9600 vagy 19200 bps
Védelmek
Védelem típusa: Fáziskimaradás: vonal, Hővédelem: motor, Hővédelem: indító
Mechanikai jellemzők
Hűtés típusa: Kényszerített konvekció
Üzemeltetési pozíció: Függőleges +/- 10 fok
Magasság: 356 mm
Szélesség: 150 mm
Mélység: 229,5 mm
Környezeti feltételek
Relatív páratartalom: 0...95% kondenzáció vagy csepegő víz nélkül
Környezeti levegő hőmérséklet működés közben: -10...40°C (teljesítménycsökkentés nélkül), 40...60°C (2,2% áramcsökkentés/°C)
Tárolási környezeti hőmérséklet: -25...70°C
Üzemeltetési magasság: <= 1000 m teljesítménycsökkentés nélkül, > 1000...< 2000 m 2,2% áramcsökkentés minden további 100 m-re
