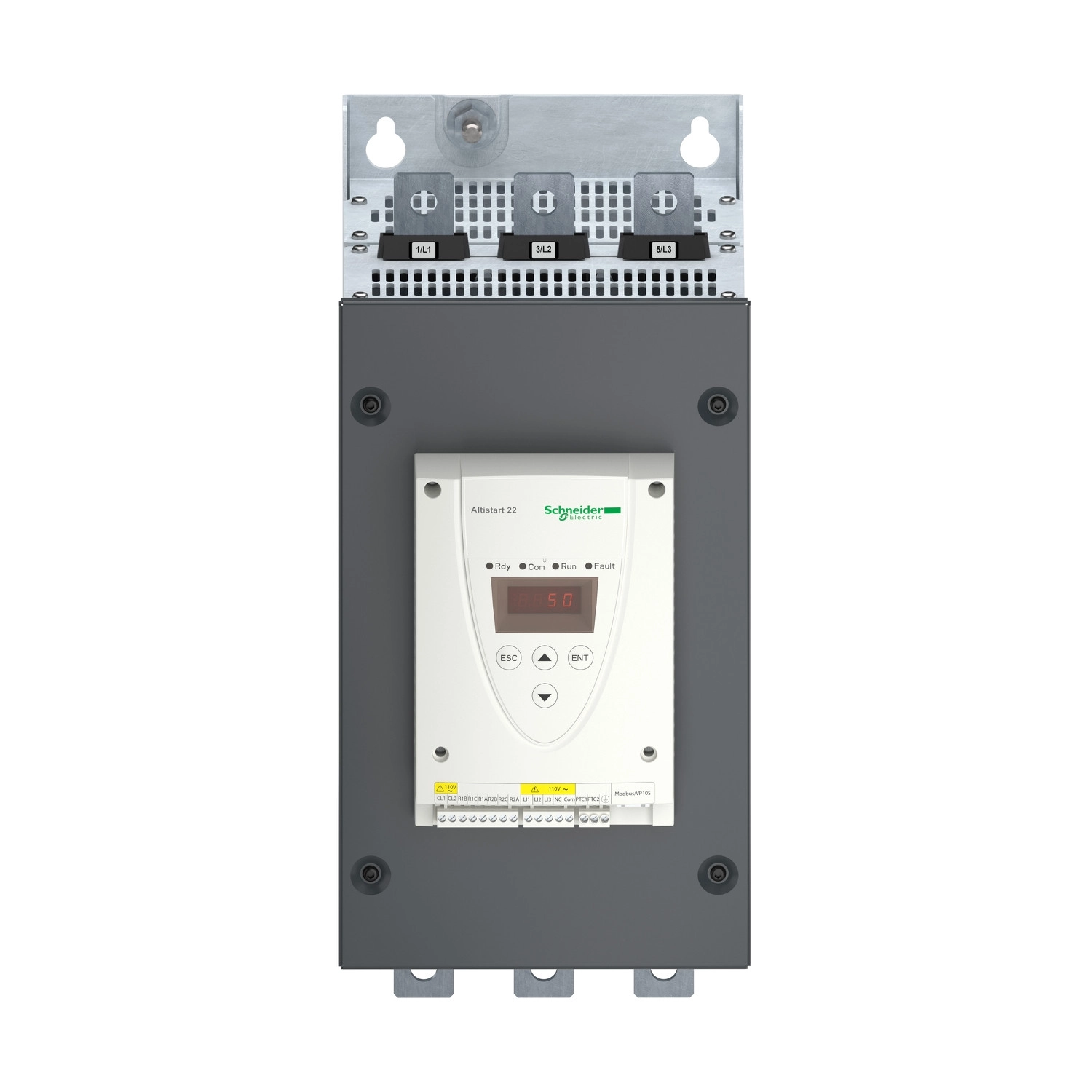

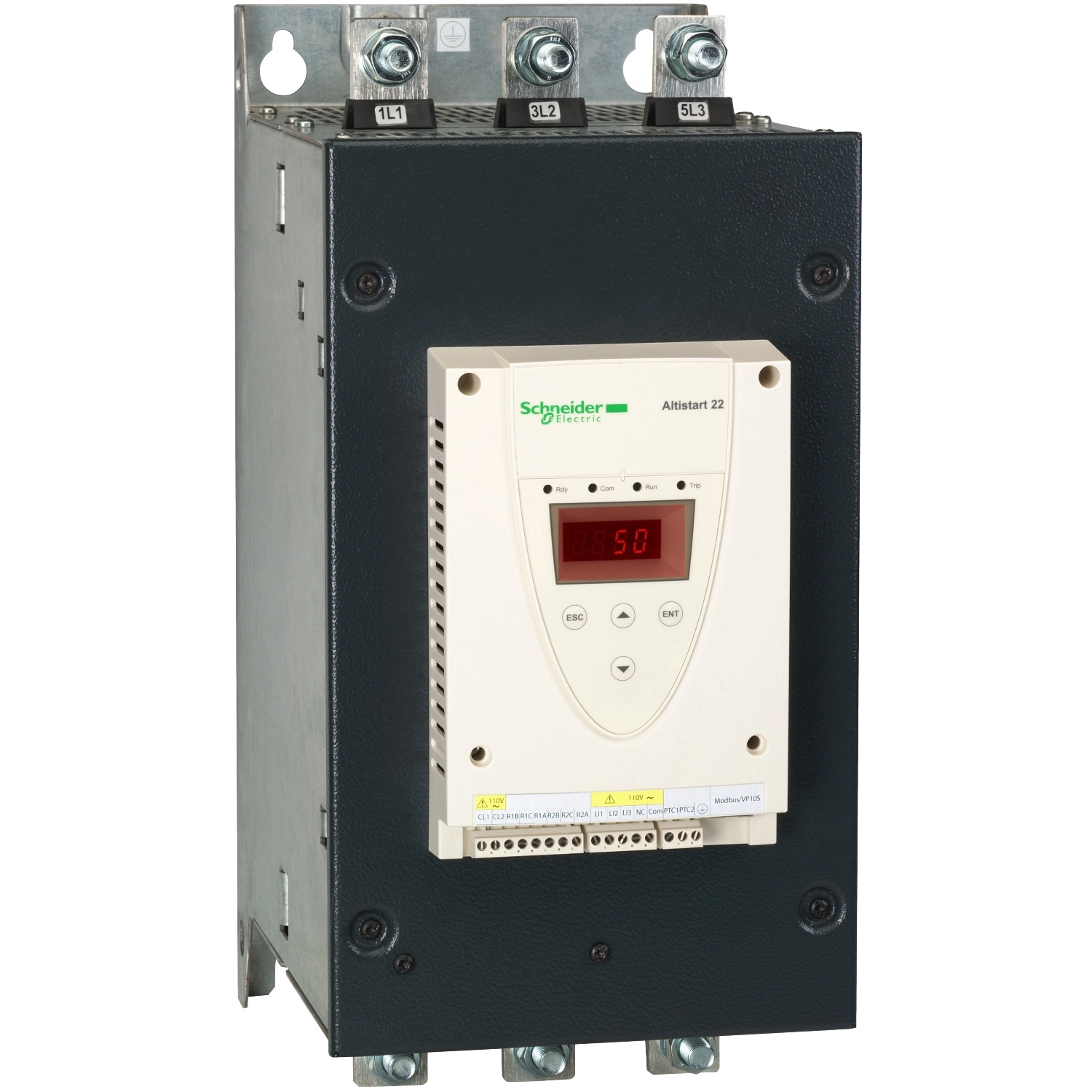

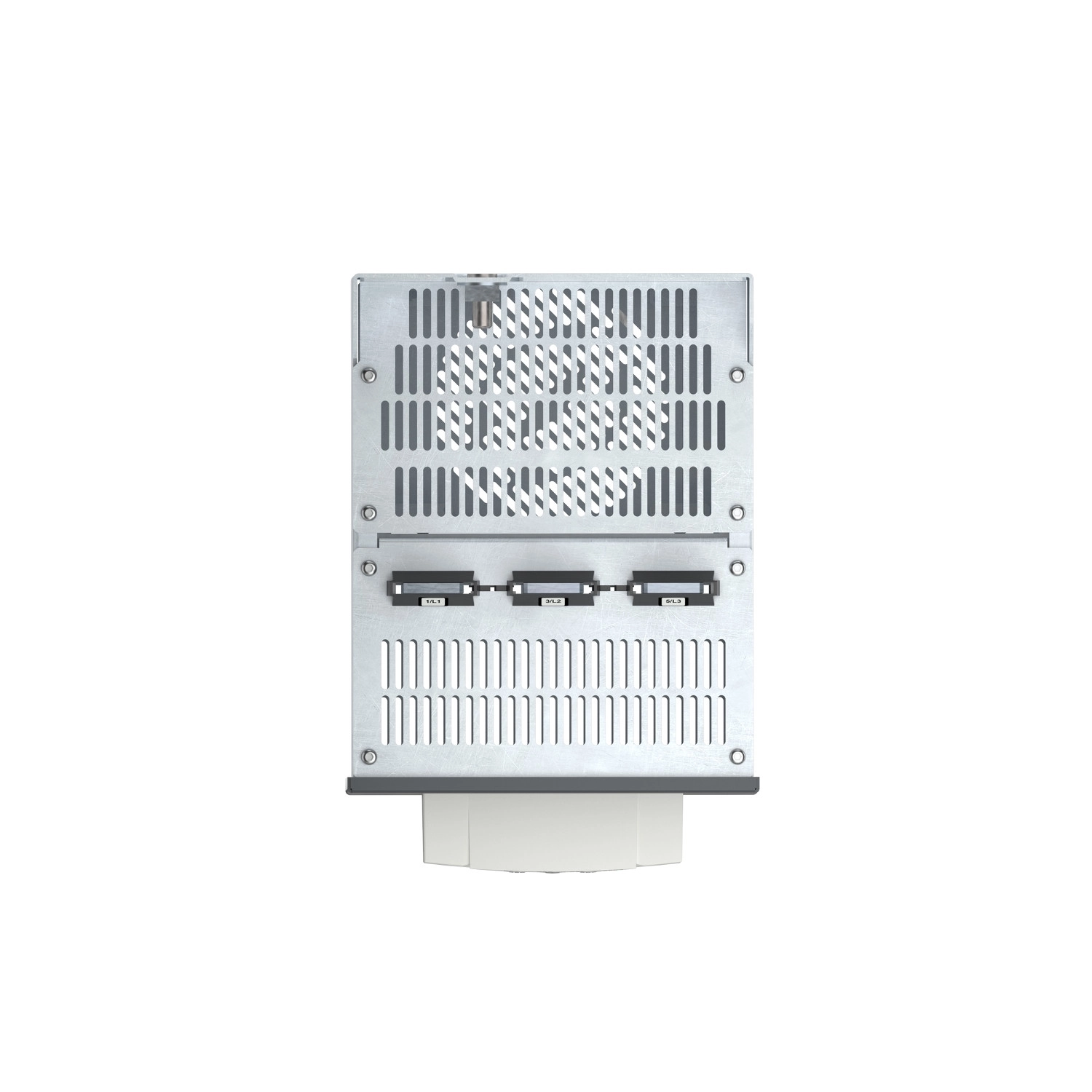

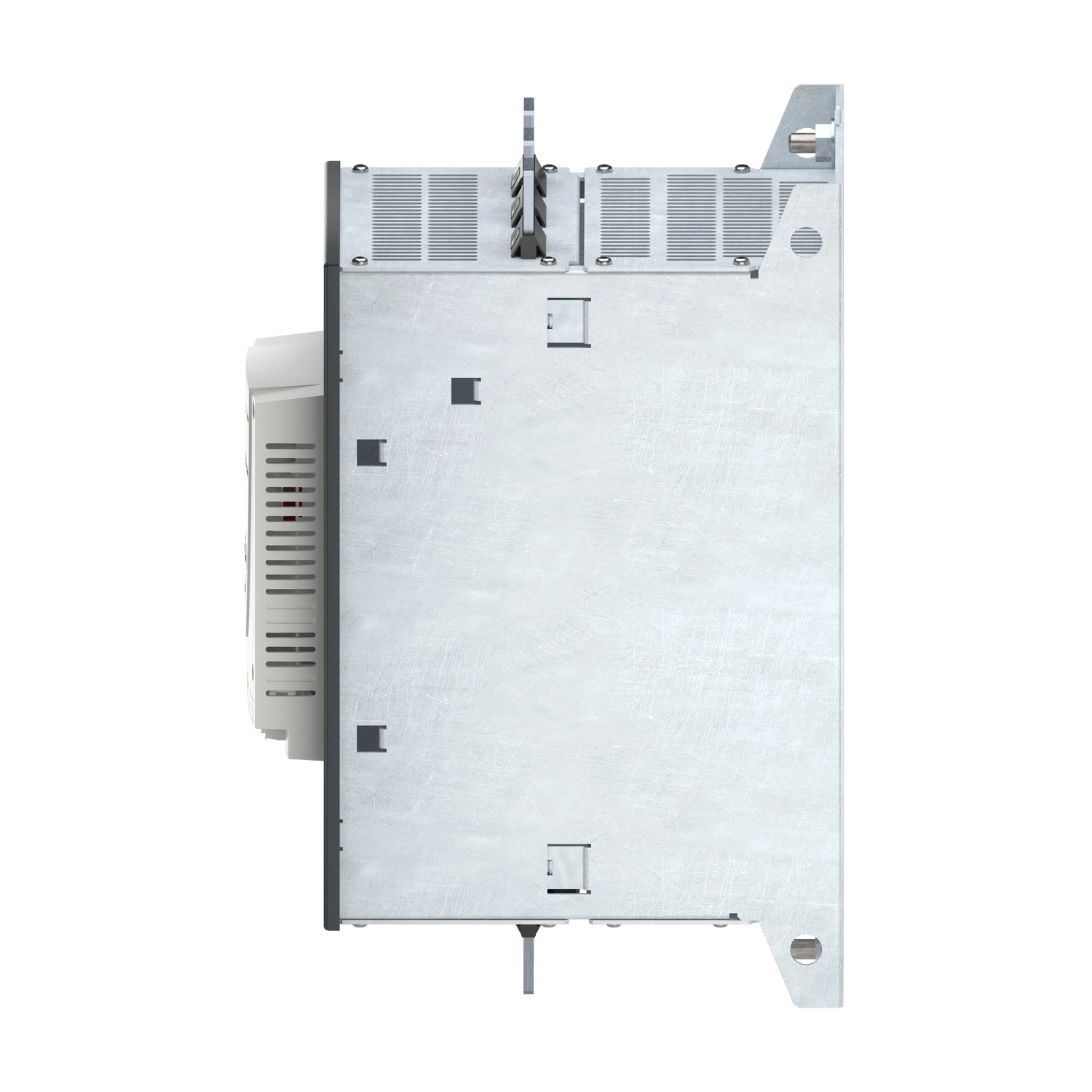

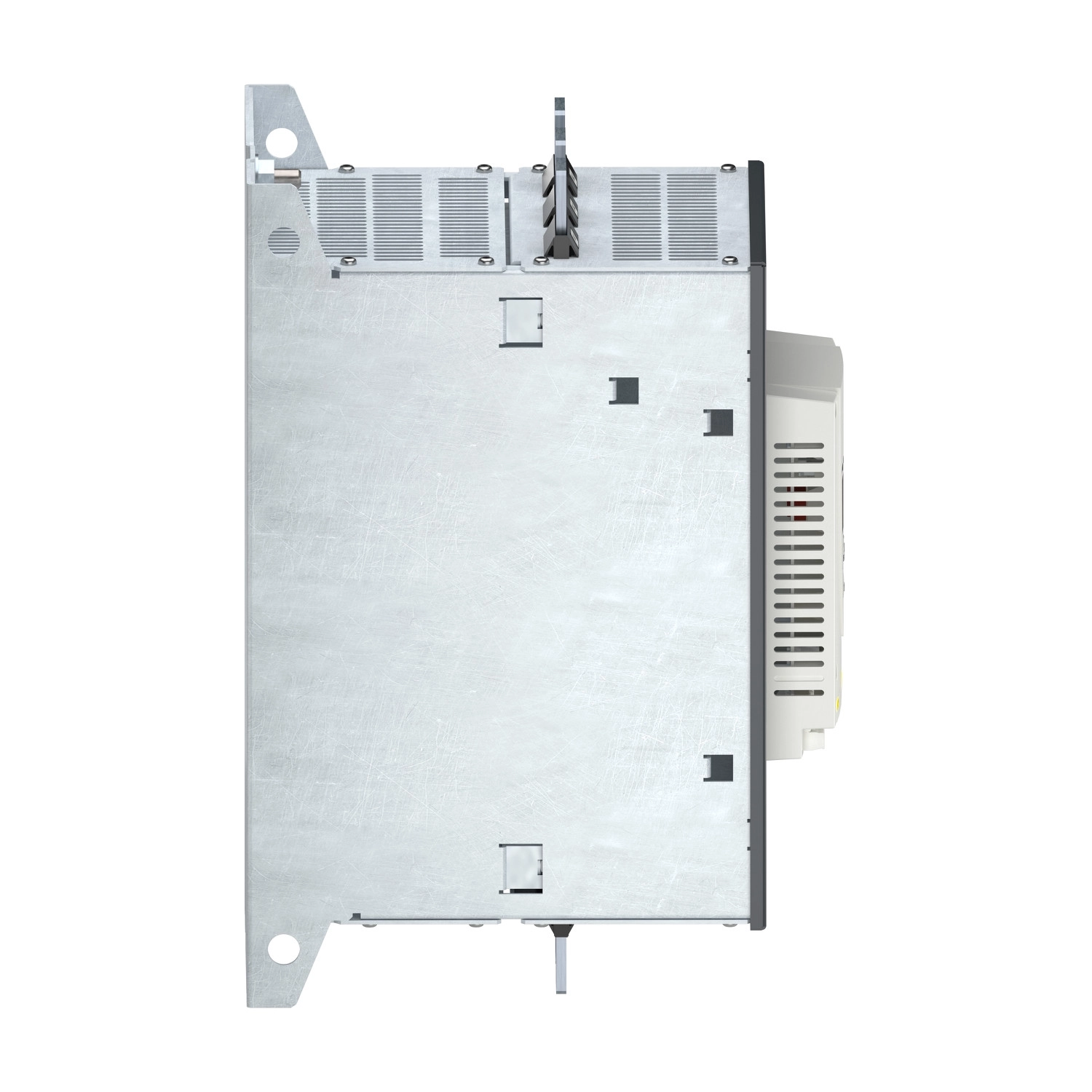

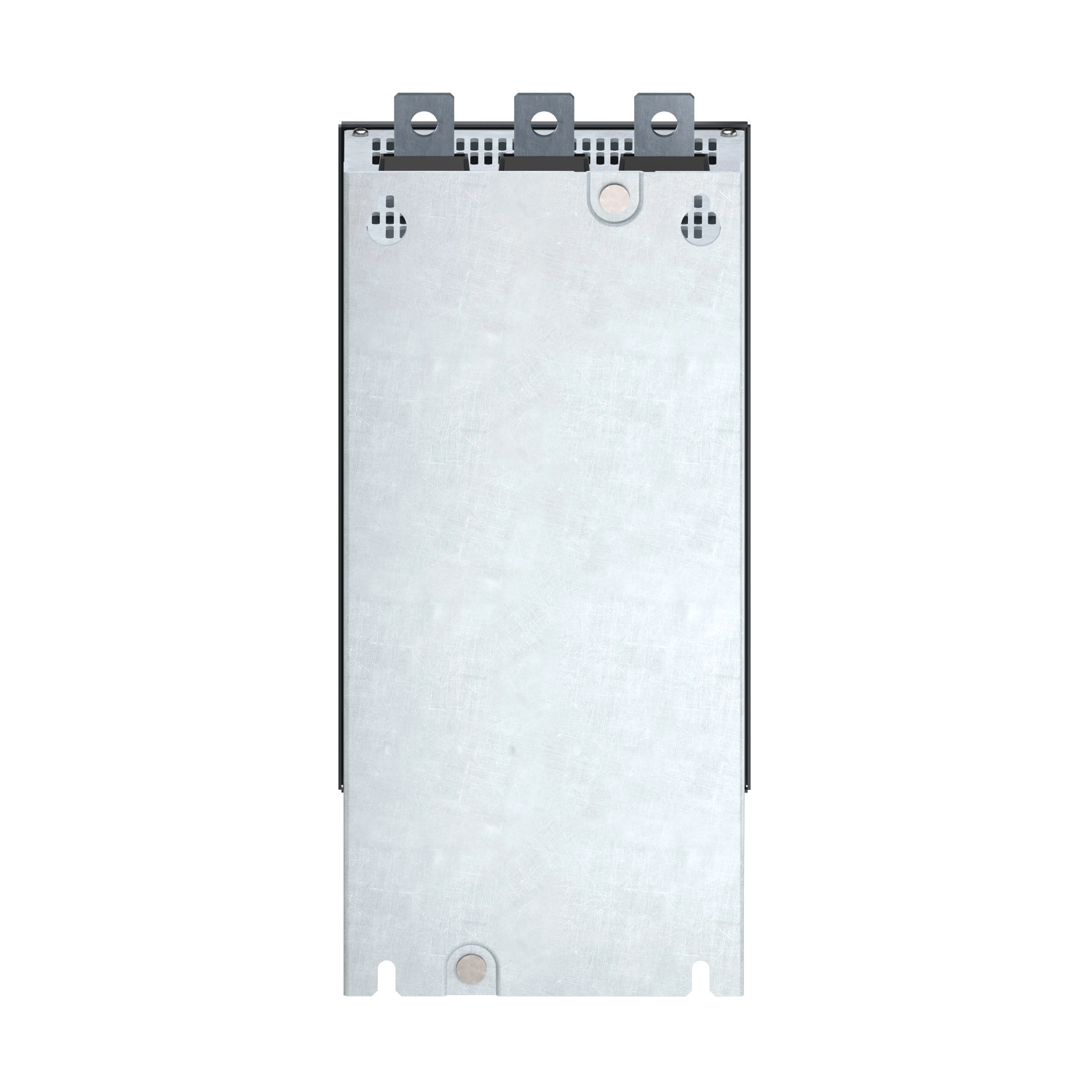

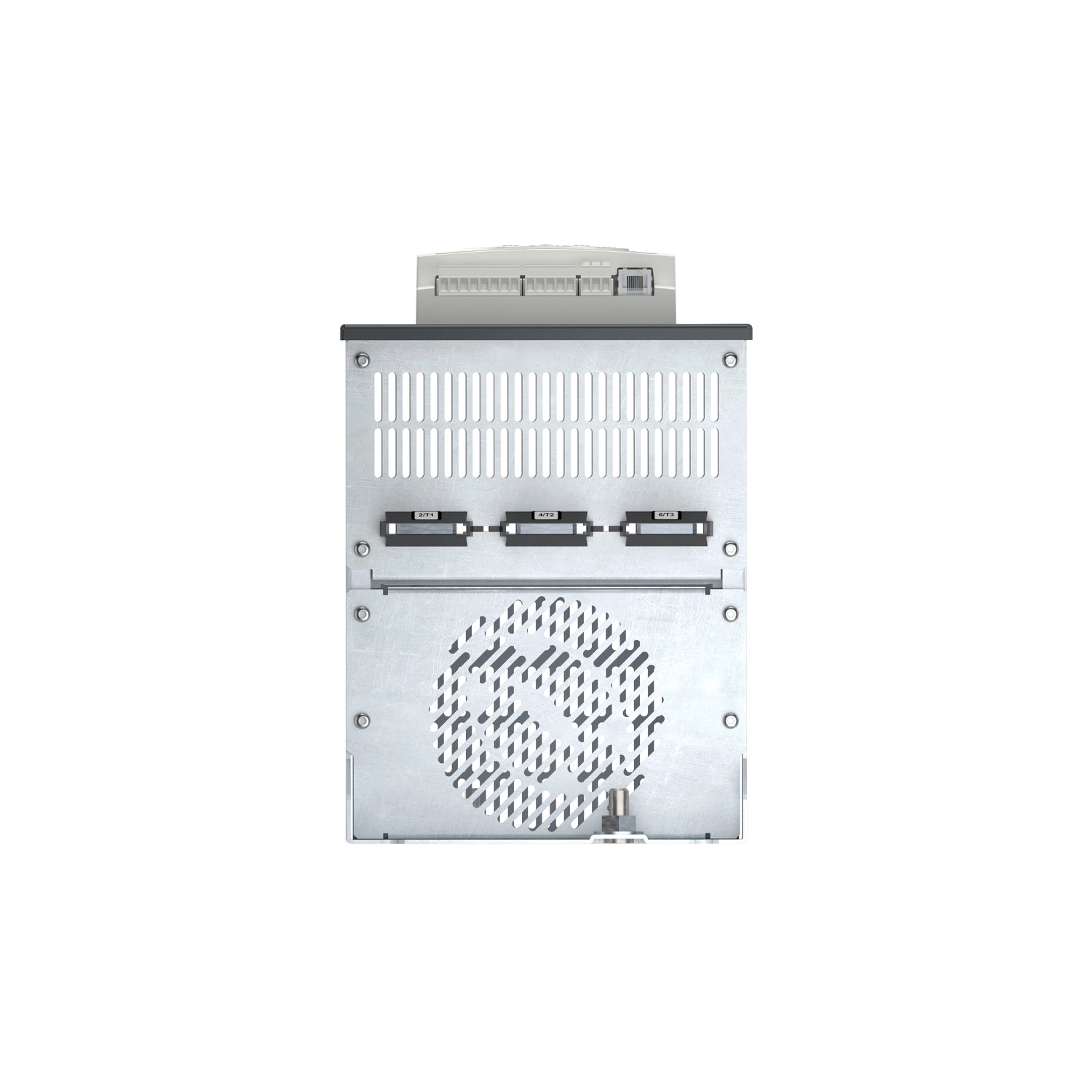

Az Altistart 22 szoftveres motorindító család ATS22C21Q típusú lágyindítója ideális választás szivattyúk és ventilátorok vezérléséhez, különösen nagyobb teljesítményigényű alkalmazások esetén. Ez a kifinomult elektronikus indítóberendezés a Schneider Electric egyik professzionális megoldása, amely különleges figyelmet fordít a motorok kíméletes indítására és leállítására, jelentősen csökkentve a mechanikai igénybevételt és az áramütéseket.
Az ATS22C21Q lágyindító 230-440V-os háromfázisú hálózatban alkalmazható, és 55-110 kW közötti aszinkron motorok vezérlésére tervezték. A pontos teljesítményadatok: 230V-on 55 kW, 400V-on 110 kW, valamint 440V-on is 110 kW motorteljesítmény vezérlésére képes. A berendezés gyárilag 195A-es áramerősségre van beállítva, de ez 0,4...1 Icl értékre finomhangolható az alkalmazásodhoz. Az ATS22C21Q maximális névleges áramerőssége (Icl) 210A a motor tápvezetékébe bekötve standard alkalmazások esetén.
Ez a lágyindító nyomatékvezérléssel történő indítást biztosít, ahol az áramot 3,5 In értékre korlátozza, ami ideális a hirtelen indításból származó mechanikai terhelések elkerülésére. Az eszköz különlegessége a beépített bypass funkció, amely az indítási folyamat befejezése után aktiválódik, csökkentve az üzemi veszteségeket és a hőtermelést. A működés közben mindössze 117W teljesítményt disszipál standard alkalmazás esetén. Az IP00 védettségi fokozat miatt a készüléket mindenképpen megfelelő szekrénybe kell szerelni.
A kommunikációs lehetőségek tekintetében az ATS22C21Q Modbus protokollt használ RS485 multidrop fizikai interfészen keresztül, RJ45 csatlakozóval. A kommunikációs sebesség 4800, 9600 vagy 19200 bps lehet, és akár 31 eszköz is telepíthető egyetlen hálózatra. Ez lehetővé teszi a berendezés távoli felügyeletét és vezérlését, ami különösen hasznos ipari automatizálási rendszerekben.
A készülék 2 db relés kimenettel rendelkezik (R1, R2), amelyek többféle állapotra konfigurálhatók: működés, riasztás, hiba, leállás, nem leállva, indítás vagy készenléti állapot jelzésére. A vezérlőáramkörök 230V AC feszültségről működnek (±15%), míg a logikai bemenetek (LI1, LI2, LI3) 24V DC feszültséget igényelnek. A bemenetek pozitív logikát használnak, és sokféle vezérlési mód megvalósítását teszik lehetővé. Az ATS22C21Q lehetőséget nyújt a motor delta kötésű tekercselésébe való beiktatásra is, ami bizonyos alkalmazások esetén előnyös lehet.
A berendezés méretei: 425 mm magasság, 206 mm szélesség és 299 mm mélység, nettó súlya pedig 33 kg. A készülék kényszerített légáramlással hűthető, és ±10 fokos függőleges szerelési pozíciót igényel. A motort többféle módon védi: fáziskiesés, motor hővédelem és indító hővédelem funkciókat is biztosít. A termék CE jelöléssel rendelkezik, és megfelel számos nemzetközi szabványnak (IEC 60947-4-2) és rendelkezik különböző tanúsítványokkal, mint például CCC, UL, GOST, CSA és C-Tick.
Schneider Electric Altistart 22 - ATS22C21Q - lágyindító műszaki adatok
Alap jellemzők
Termékcsalád: Altistart 22
Termék típusa: Lágyindító
Felhasználási terület: Aszinkron motorok
Speciális alkalmazás: Szivattyúk és ventilátorok
Komponens neve: ATS22
Figyelem: A termék gyártása megszűnik 2027. június 30-án
Figyelem: A szerviz támogatás vége: 2035. június 29.
Villamos jellemzők
Hálózati fázisszám: 3 fázis
Névleges tápfeszültség: 230...440 V - 15...10 %
Motorfeszültség: 110 kW 400 V, 110 kW 440 V, 55 kW 230 V
Gyári árambeállítás: 195 A
Teljesítmény disszipáció: 117 W standard alkalmazásoknál
Felhasználási kategória: AC-53A
Indítási mód: Nyomatékvezérléses indítás (áram korlátozás 3.5 In-re)
ICL indító érték: 210 A motor tápvezetékbe kötéshez standard alkalmazásoknál
IP védettségi fokozat: IP00
Kiegészítő jellemzők
Szerelési mód: Hűtőbordával
Elérhető funkció: Belső bypass
Tápfeszültség határok: 195…484 V
Tápfrekvencia: 50...60 Hz - 10...10 %
Hálózati frekvencia: 45...66 Hz
Eszköz csatlakoztatás: A motor delta kivezetéseihez vagy a motor tápvezetékébe
Vezérlő áramkör feszültség: 230 V - 15...10 % 50/60 Hz
Vezérlő áramkör fogyasztás: 20 W
Be- és kimeneti jellemzők
Diszkrét kimenetek száma: 2
Diszkrét kimenet típus: Relé kimenet R1 230 V működési, riasztási, hiba, leállítási, nem leállítási, indítási, kész C/O állapotokra
Relé kimenet R2 230 V működési, riasztási, hiba, leállítási, nem leállítási, indítási, kész C/O állapotokra
Minimális kapcsolási áram: 100 mA 12 V DC-nél (relé kimenetek)
Maximális kapcsolási áram: 5 A 250 V AC ohmos 1 relé kimenetnél, 5 A 30 V DC ohmos 1 relé kimenetnél
Diszkrét bemenetek száma: 3
Diszkrét bemenet típus: (LI1, LI2, LI3) logikai, 5 mA 4.3 kOhm
Diszkrét bemenet feszültség: 24 V <= 30 V
Diszkrét bemenet logika: Pozitív logika LI1, LI2, LI3 0 állapotban: < 5 V és <= 2 mA, 1 állapotban: > 11 V, >= 5 mA
Kommunikáció
Kommunikációs port protokoll: Modbus
Csatlakozó típusa: 1 RJ45
Kommunikációs adatkapcsolat: Soros
Fizikai interfész: RS485 multidrop
Átviteli sebesség: 4800, 9600 vagy 19200 bps
Telepíthető eszközök: 31
Védelem és hűtés
Védelem típusa: Fáziskiesés: hálózat, Hővédelem: motor, Hővédelem: indító
Hűtés típusa: Kényszerített konvekció
Fizikai jellemzők
Üzemeltetési pozíció: Függőleges +/- 10 fok
Magasság: 425 mm
Szélesség: 206 mm
Mélység: 299 mm
Nettó tömeg: 33 kg
Motor teljesítmény tartomány
Motor teljesítmény tartomány AC-3: 55…100 kW 200…240 V 3 fázis esetén, 110…220 kW 380…440 V 3 fázis esetén
Környezeti jellemzők
Elektromágneses kompatibilitás: Vezetett és sugárzott emissziók A szint az IEC 60947-4-2 szerint
Vibrációállóság: 1 gn (f= 13…200 Hz) az IEC 60068-2-6 szerint, 1.5 mm (f= 2…13 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ra az IEC 60068-2-27 szerint
Zajszint: 56 dB
Szennyezettségi fok: 2-es szint az IEC 60664-1 szerint
Relatív páratartalom: 0…95 % kondenzáció vagy csepegő víz nélkül az IEC 60068-2-3 szerint
Környezeti hőmérséklet működés közben: -10…40 °C (névleges terhelhetőség csökkenése nélkül), 40…60 °C (2.2 % csökkentés °C-onként)
Környezeti hőmérséklet tároláskor: -25…70 °C
Üzemeltetési magasság: <= 1000 m terhelhetőség csökkenése nélkül, > 1000...< 2000 m 2.2 % áramcsökkentéssel 100 méterenként
