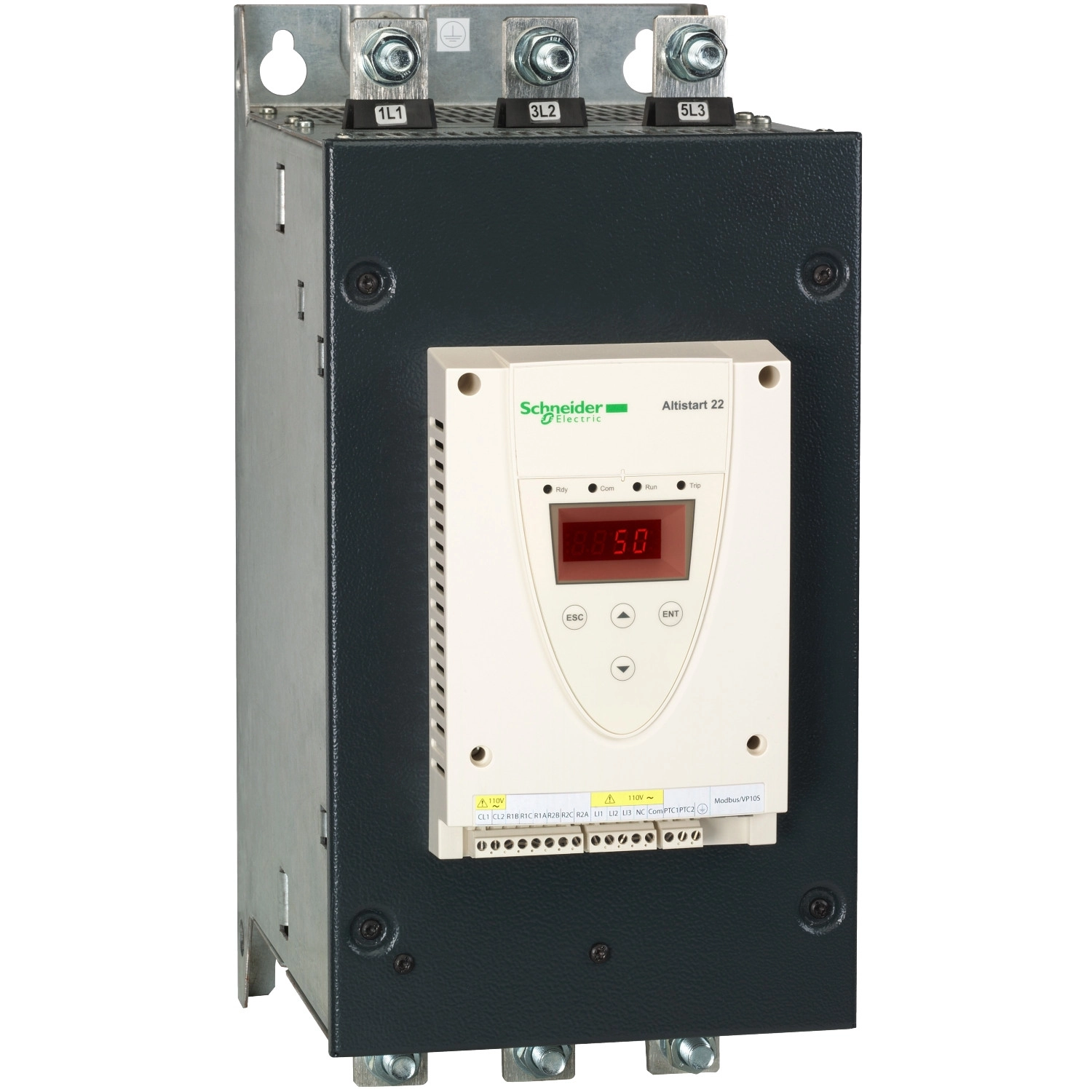

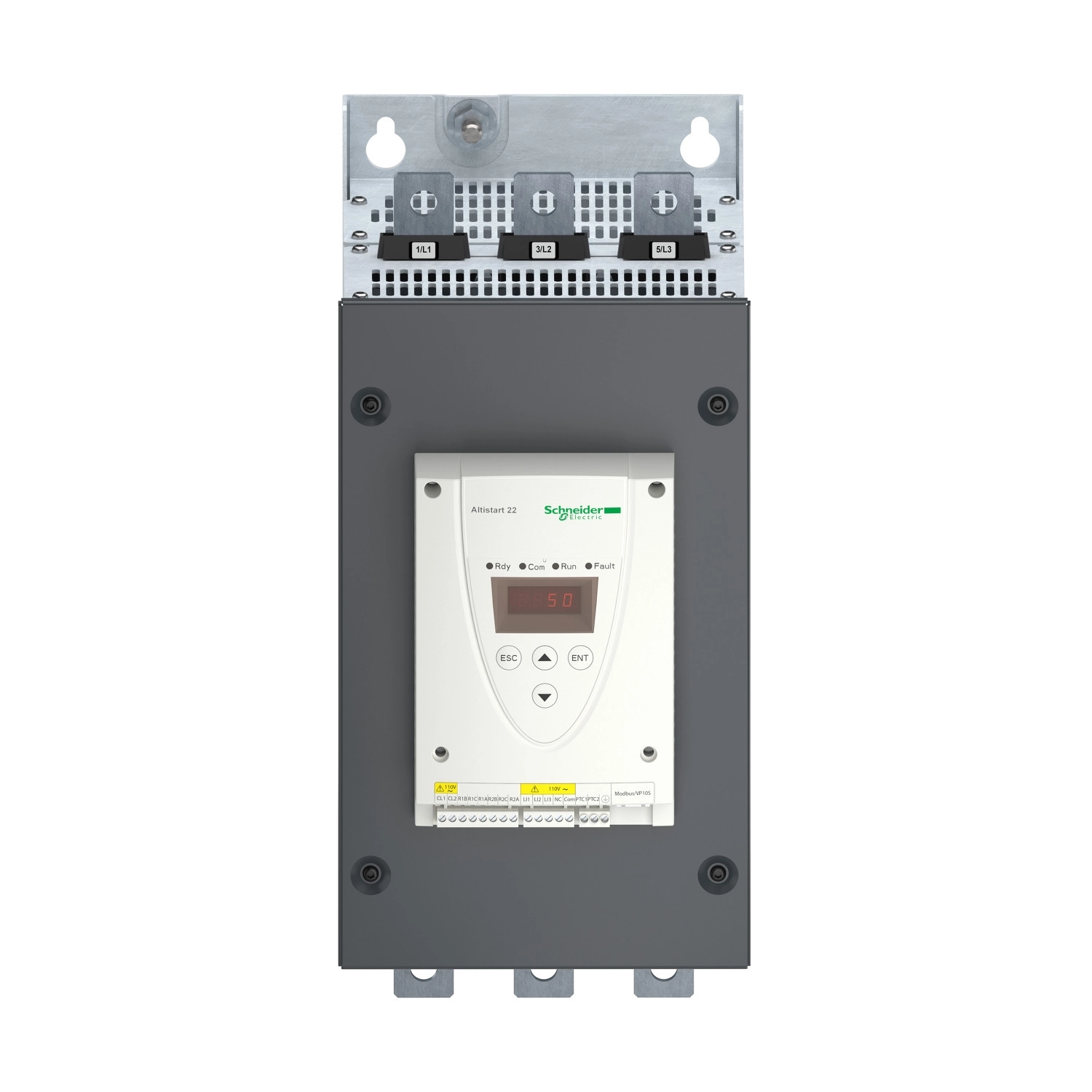

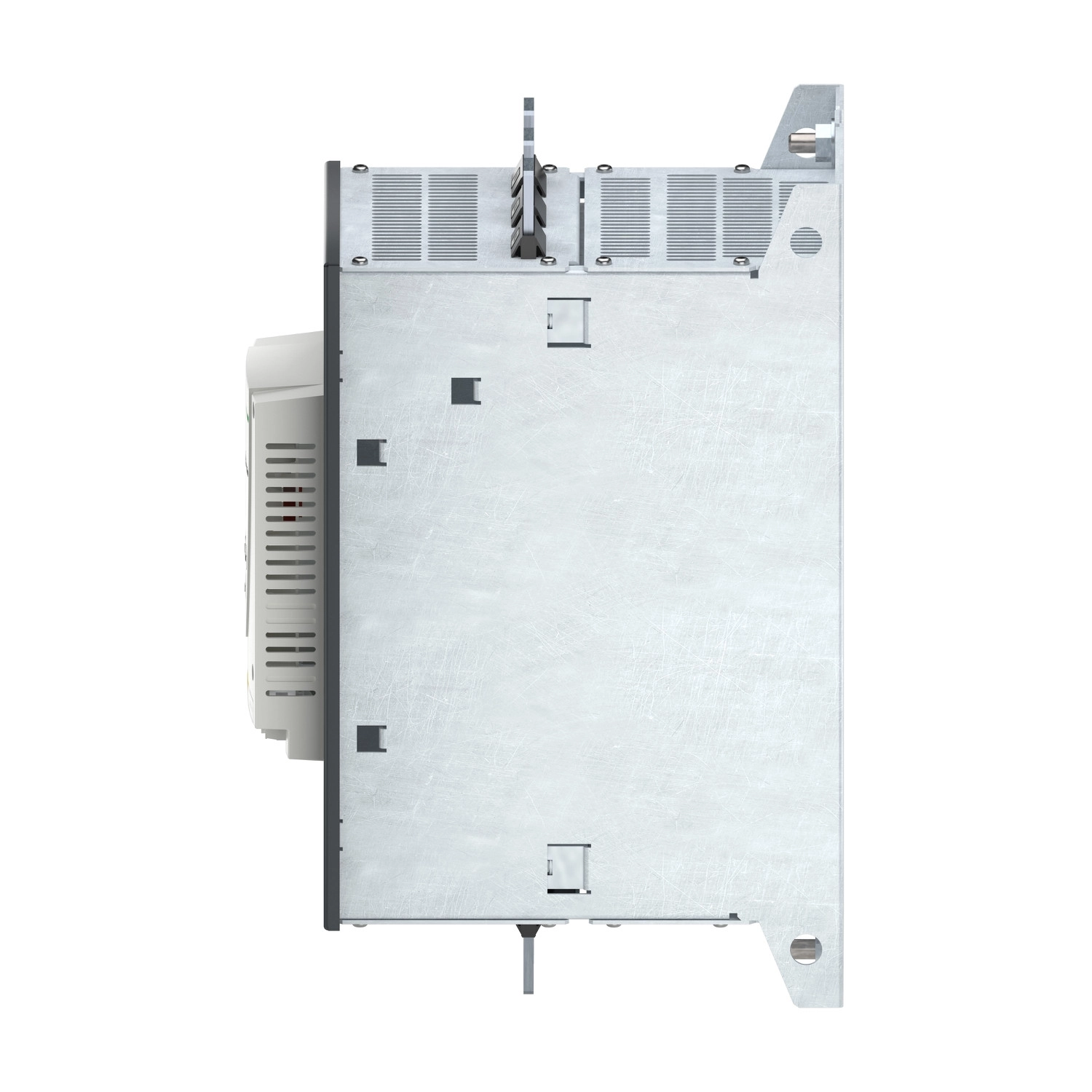

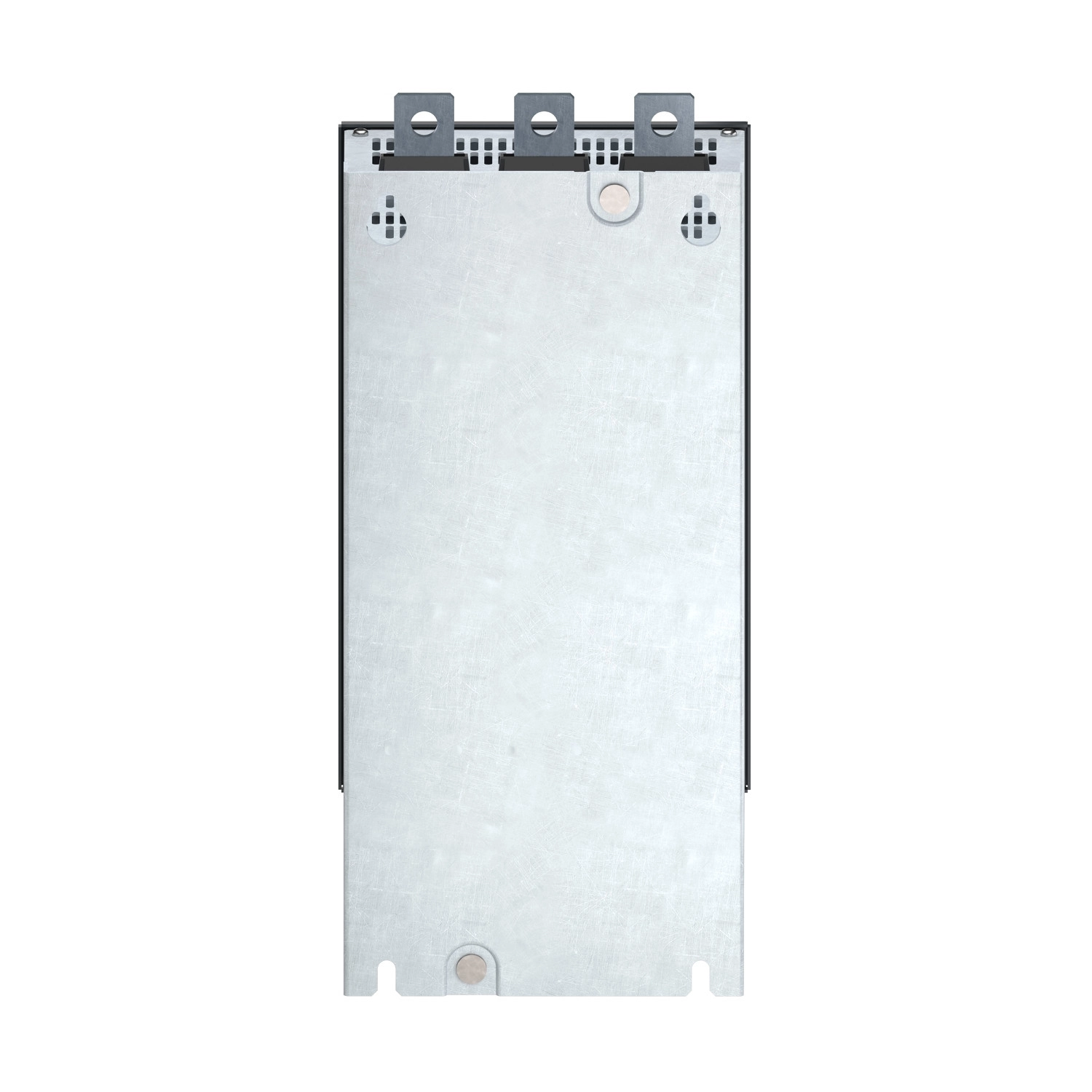

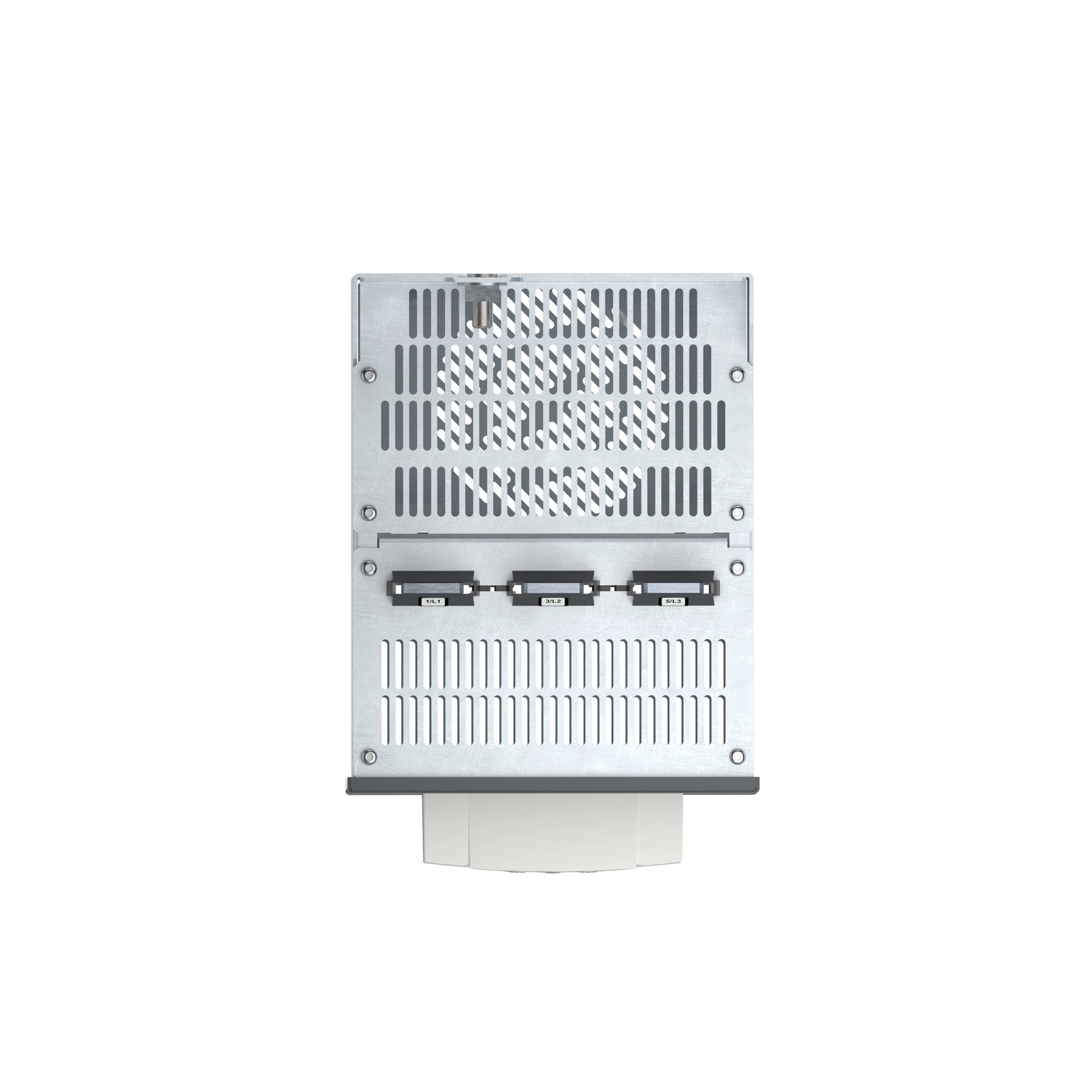

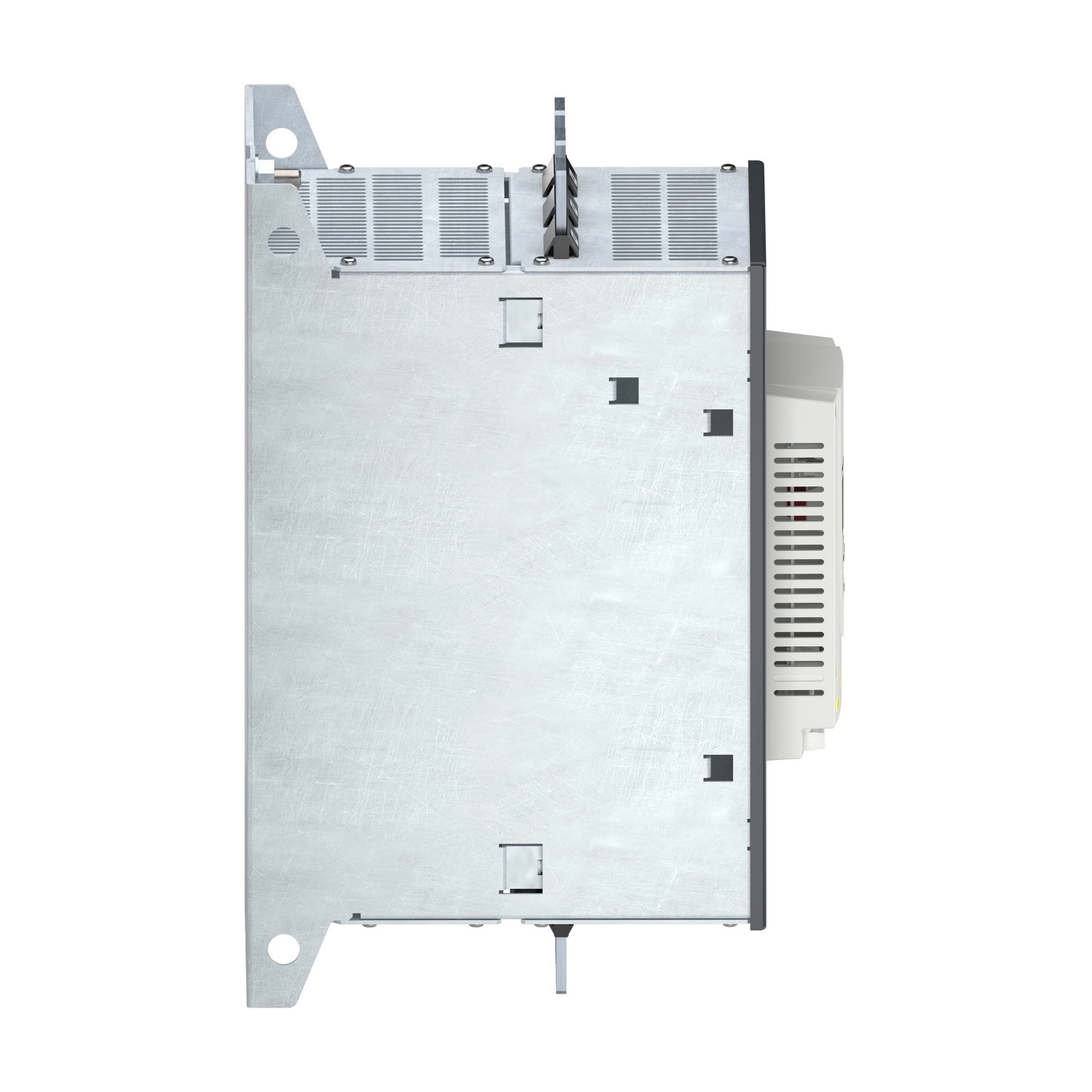

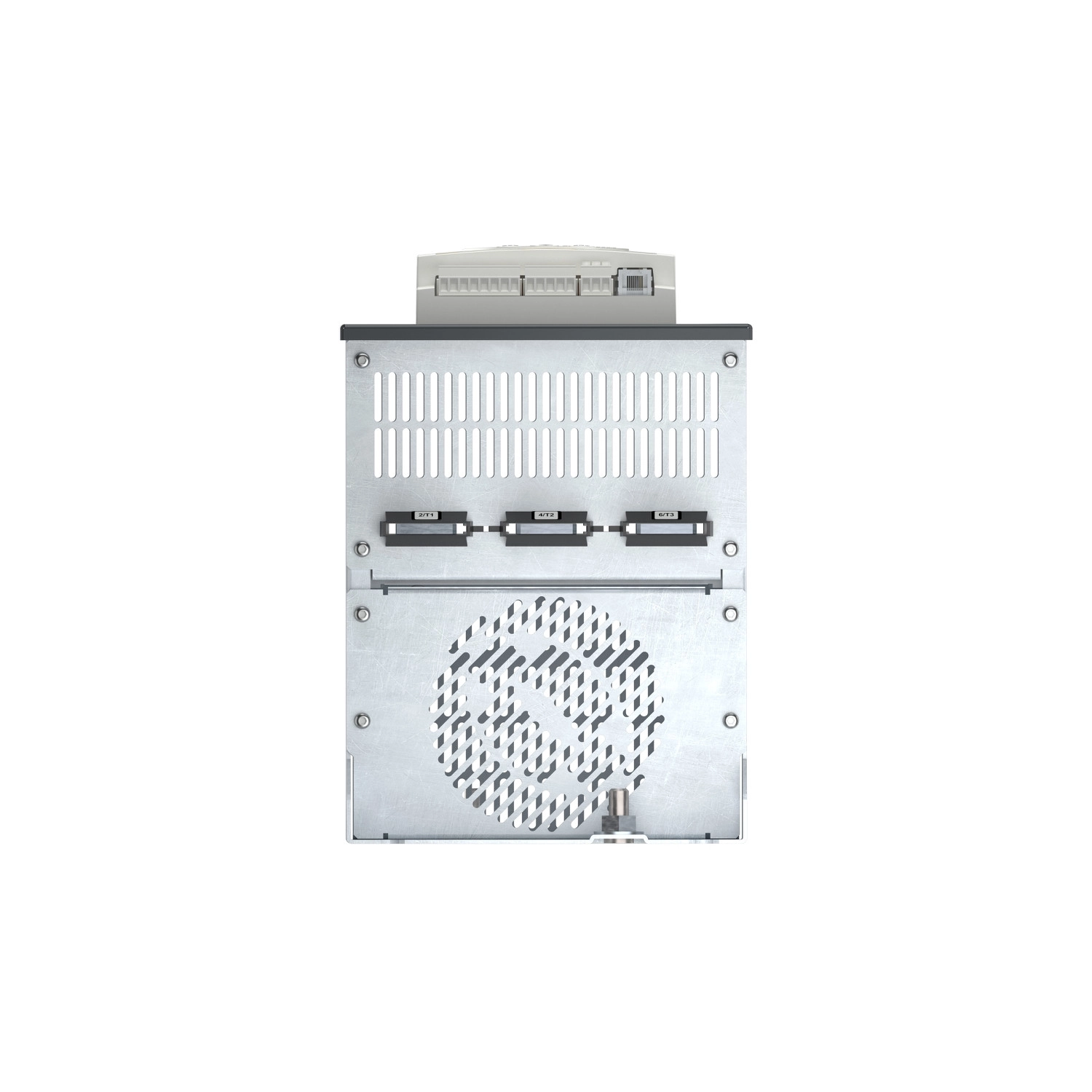

Schneider Electric Altistart 22 - ATS22C21S6 - lágyindító műszaki adatok
Általános jellemzők
Termékcsalád: Altistart 22
Termék típusa: Lágyindító
Termék rendeltetése: Aszinkronmotorok
Speciális alkalmazási terület: Szivattyúk és ventilátorok
Komponens neve: ATS22
Hálózati fázisok száma: 3 fázis
Elektromos jellemzők
Névleges tápfeszültség: 230...600 V - 15...10 %
Motor teljesítmény: 110 kW 400 V, 110 kW 440 V, 55 kW 230 V, 132 kW 500 V
Gyári árambeállítás: 180 A
Teljesítmény disszipáció: 117 W standard alkalmazásoknál
Felhasználási kategória: AC-53A
Indítás típusa: Nyomatékvezérlés (áramkorlátozás 3,5 In-re)
IcL indítóbesorolás: 210 A a motor tápvezetékében történő csatlakoztatáshoz standard alkalmazásoknál
IP védettségi fokozat: IP00
Kiegészítő jellemzők
Szerelési stílus: Hűtőbordával
Elérhető funkciók: Belső bypass
Tápfeszültség határértékek: 195...660 V
Tápfrekvencia: 50...60 Hz - 10...10 %
Hálózati frekvencia: 45...66 Hz
Eszköz csatlakoztatása: A motor tápvezetékében
Vezérlőáramkör feszültsége: 230 V - 15...10 % 50/60 Hz
Vezérlőáramkör fogyasztása: 20 W
Diszkrét kimenetek száma: 2
Diszkrét kimenet típusa: R1 és R2 relékimenetek (230 V) - jelezhetik: üzemelés, riasztás, kioldás, leállás, nem leállás, indítás, készenléti állapot
Minimális kapcsolási áram: 100 mA 12 V DC-nél (relékimenetek)
Maximális kapcsolási áram: 5 A 250 V AC (rezisztív), 5 A 30 V DC (rezisztív), 2 A 250 V AC (induktív), 2 A 30 V DC (induktív)
Diszkrét bemenetek száma: 3
Diszkrét bemenet típusa: (LI1, LI2, LI3) logikai, 5 mA 4,3 kOhm
Diszkrét bemenet feszültsége: 24 V <= 30 V
Diszkrét bemenet logikája: Pozitív logika, 0-s állapot: < 5 V és <= 2 mA, 1-es állapot: > 11 V, >= 5 mA
Kimeneti áram: 0,4...1 Icl állítható
PTC szonda bemenet: 750 Ohm
Kommunikáció
Kommunikációs port protokoll: Modbus
Csatlakozó típusa: 1 RJ45
Adatátviteli kapcsolat: Soros
Fizikai interfész: RS485 multidrop
Átviteli sebesség: 4800, 9600 vagy 19200 bps
Telepíthető eszközök száma: 31
Védelem és környezeti feltételek
Védelmi típus: Fáziskimaradás: vonal, Hővédelem: motor, Hővédelem: indító
Jelölés: CE
Hűtés típusa: Kényszerkonvekció
Üzemi pozíció: Függőleges +/- 10 fok
Fizikai jellemzők
Magasság: 425 mm
Szélesség: 206 mm
Mélység: 299 mm
Motortartomány AC-3: 55...100 kW 200...240 V 3 fázis, 110...220 kW 380...440 V 3 fázis, 110...220 kW 480...500 V 3 fázis
Működési környezet
Elektromágneses kompatibilitás: Megfelel az IEC 60947-4-2, IEC 61000-4-12, IEC 61000-4-2, IEC 61000-4-4, IEC 61000-4-3, IEC 61000-4-5 szabványoknak
Rezgésállóság: 1 gn (f= 13...200 Hz), 1,5 mm (f= 2...13 Hz)
Ütésállóság: 15 gn 11 ms
Zajszint: 56 dB
Szennyezési fokozat: Level 2 az IEC 60664-1 szerint
Relatív páratartalom: 0...95 % kondenzáció vagy csepegő víz nélkül
Környezeti hőmérséklet üzemelés közben: -10...40 °C (teljesítménycsökkentés nélkül), 40...60 °C (2,2 % teljesítménycsökkentés fokonként)
Környezeti hőmérséklet tárolás esetén: -25...70 °C
Működési magasság: <= 1000 m teljesítménycsökkentés nélkül, > 1000...< 2000 m 2,2 % áramcsökkentéssel további 100 méterenként
