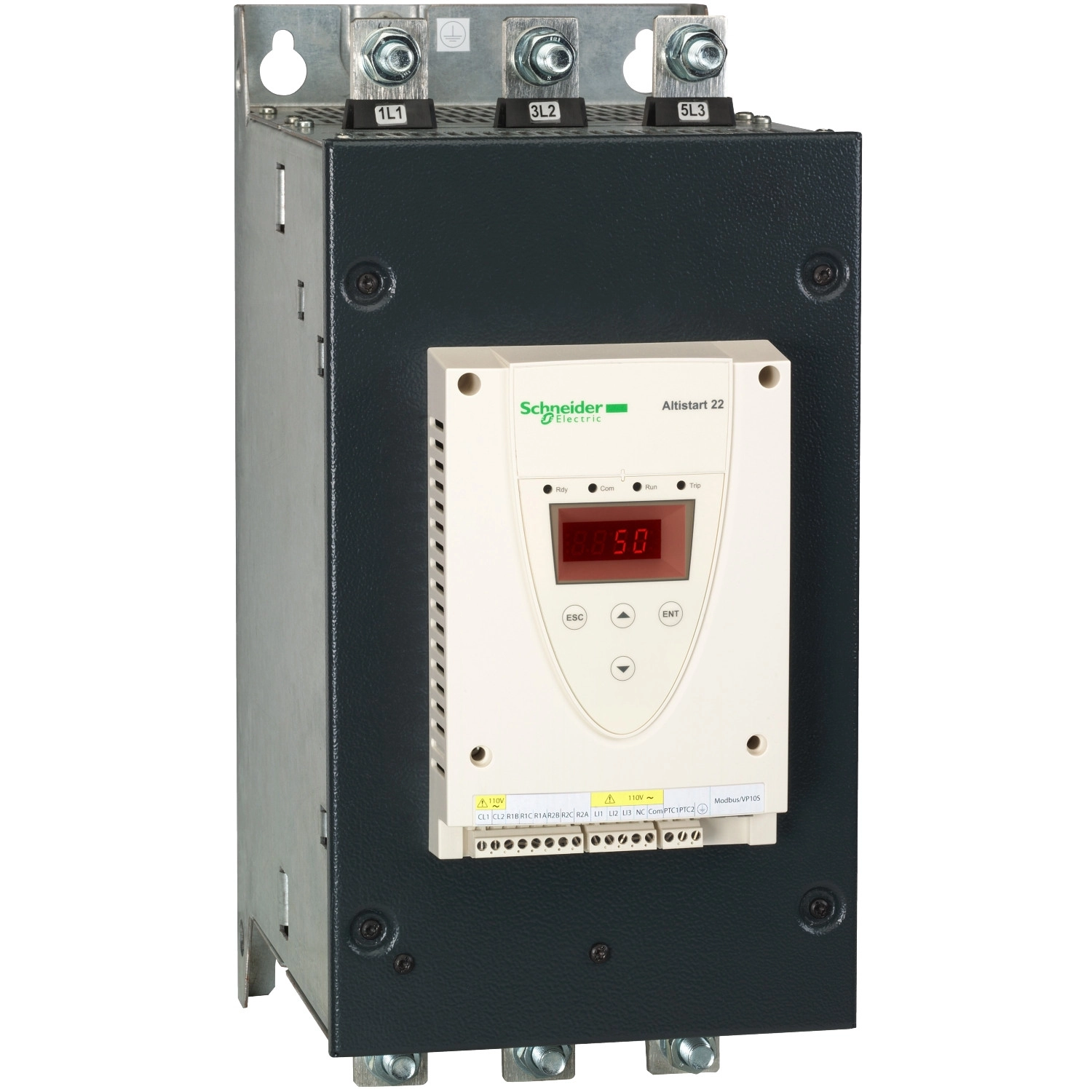

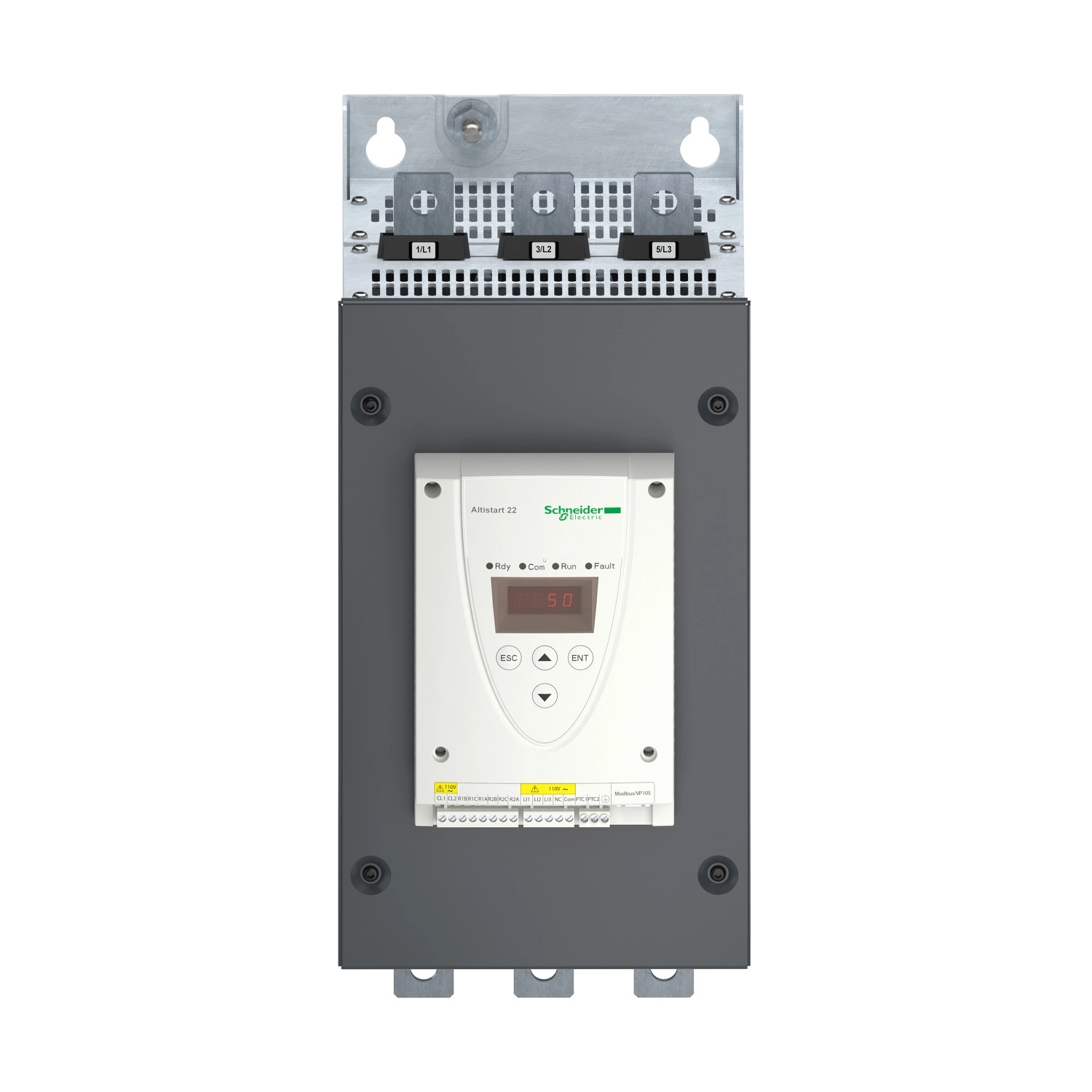

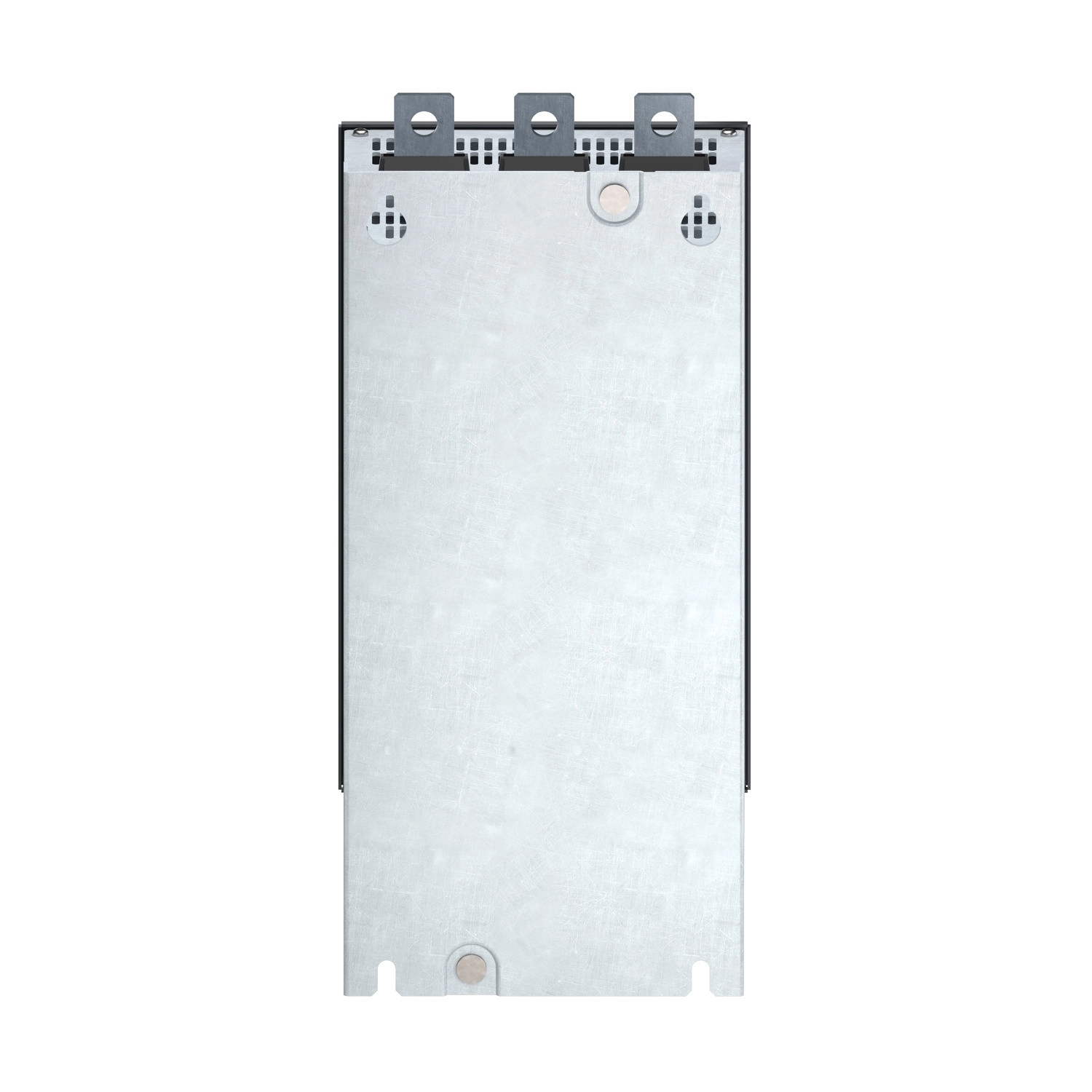

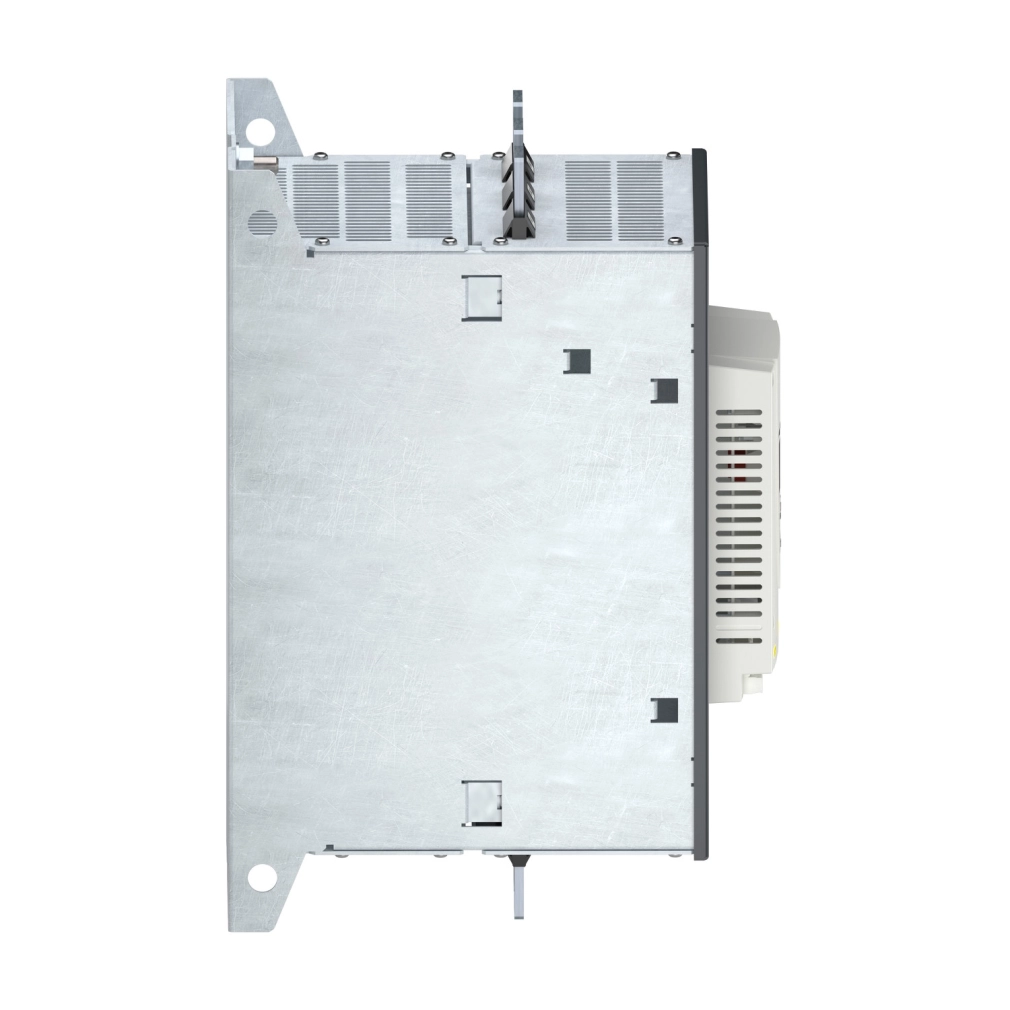

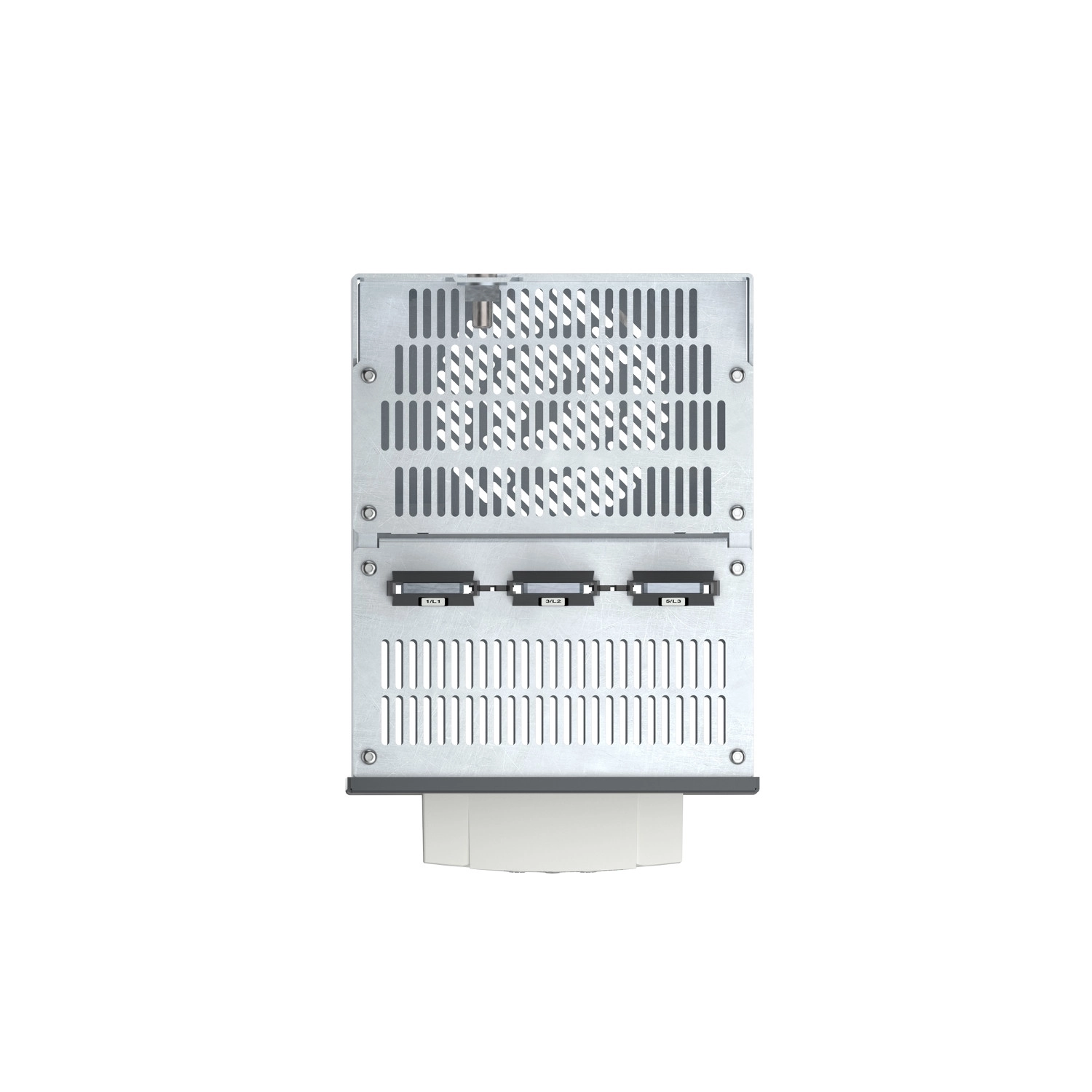

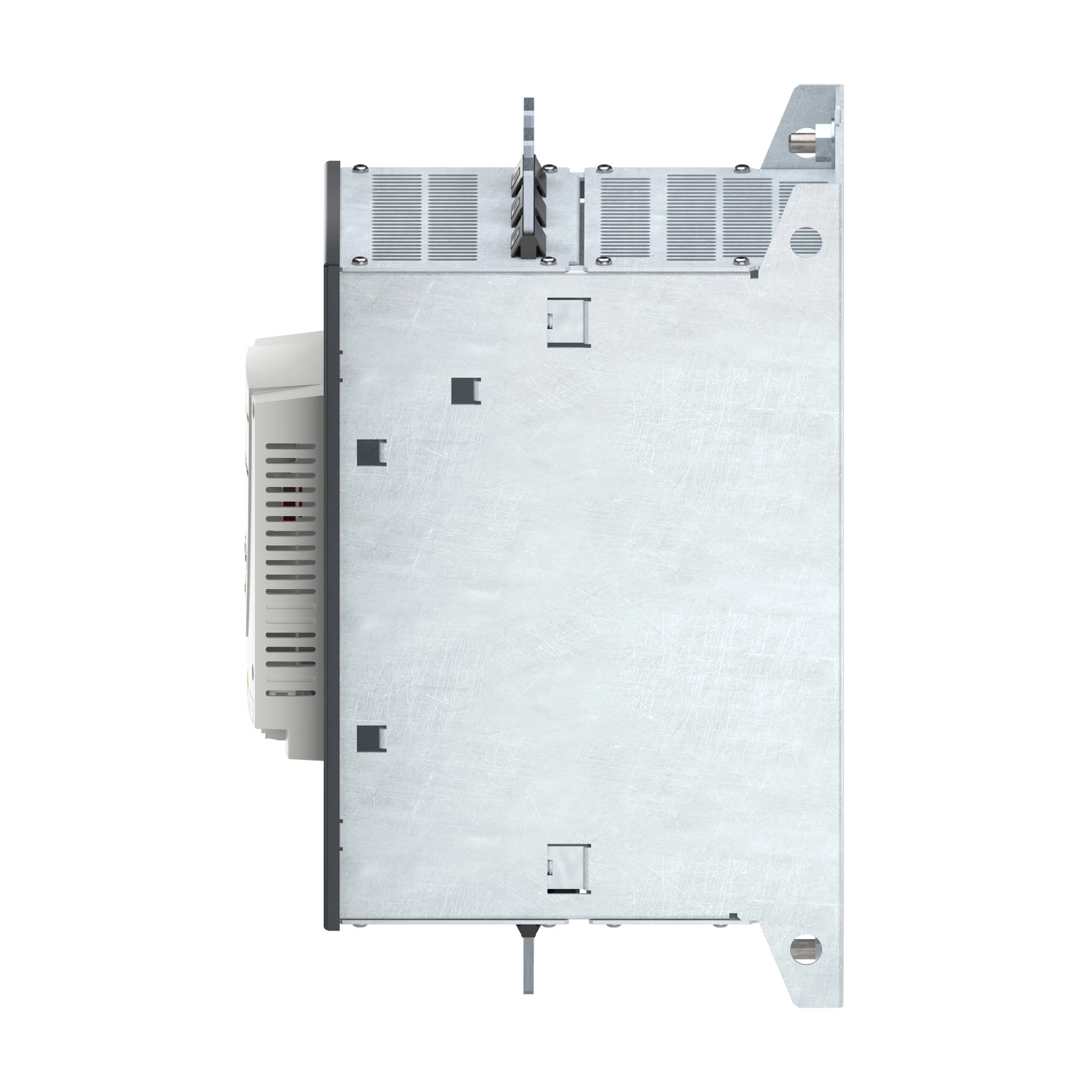

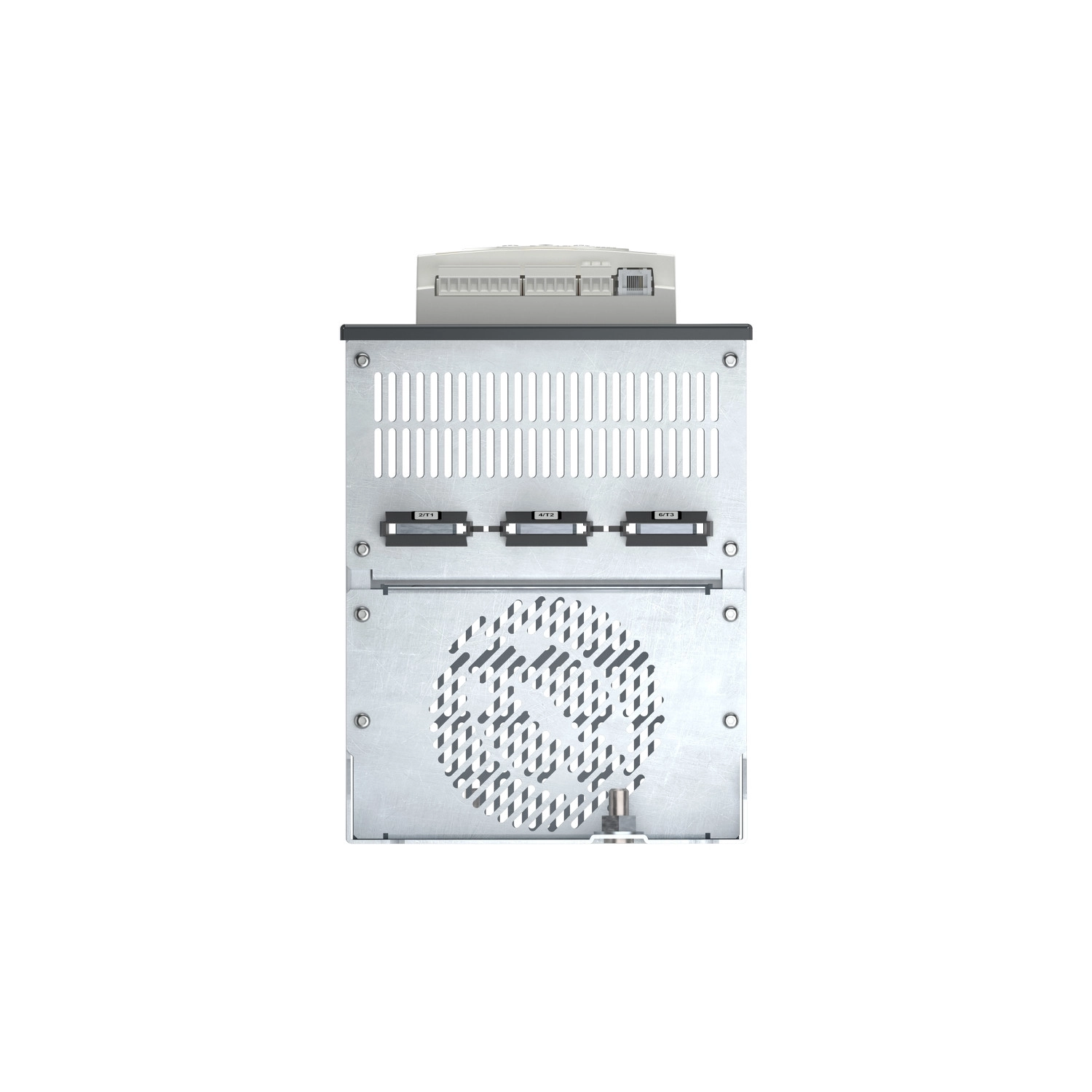

Az Altistart 22 (ATS22C25Q) lágyindító kifejezetten háromfázisú aszinkronmotorokat működtető rendszerek számára tervezett, fejlett vezérlést biztosító készülék. Ez a modell különösen alkalmas szivattyúk és ventilátorok fokozatos, finoman szabályozott indítására, kiküszöbölve a direkt indításkor fellépő áramilókat és mechanikai rázkódásokat, ezáltal kíméletesebb működést és hosszabb élettartamot biztosítva a teljes rendszernek.
Az ATS22C25Q lágyindítót elsősorban az ipari automatizálási szakemberek és rendszerintegrátorok számára fejlesztették, akik nagyobb teljesítményű aszinkronmotorok vezérléséhez keresnek megbízható megoldást. A termék 230-440 V közötti háromfázisú hálózaton használható, és maximálisan 132 kW (400 V és 440 V esetén), illetve 75 kW (230 V esetén) teljesítményű motorok indítására alkalmas. A névleges áramerősség 233 A, míg a starter névleges értéke 250 A standard alkalmazások esetén. Figyelemre méltó funkciója a nyomatékvezérléses indítás, amely a motoráramot 3,5-szörös névleges érték alatt tartja, így védve a rendszert a túlterheléstől.
A készülék számos védelmi funkcióval rendelkezik, beleértve a fáziskimaradás elleni védelmet, valamint a motor és a lágyindító termikus védelmét is. A lágyindító IP00 védettségi fokozattal rendelkezik, ami azt jelenti, hogy megfelelő szekrénybe kell szerelni a biztonságos üzemeltetéshez. A készülék ±10°-os tűréshatáron belül függőleges helyzetben szerelhető fel, és hűtéséről kényszerkonvekciós rendszer gondoskodik. A helyes légáramlás érdekében legalább 100 mm szabad helyet kell biztosítani a készülék felett és alatt, valamint 50 mm-t oldalirányban.
A termék kommunikációs lehetőségei is kiemelkedőek: Modbus protokollon keresztül, soros RS485 multidrop interfészen kommunikálhat más rendszerekkel, 4800, 9600 vagy 19200 bps adatátviteli sebességgel. A vezérlőáramkör 230 V-os, míg a logikai bemenetek 24 V-os egyenárammal működnek. A készülék két relés kimenetet is tartalmaz, amelyek különböző állapotokról adhatnak visszajelzést (futás, riasztás, leállás, stb.). Az eszköz tartalmaz belső bypass funkciót is, ami csökkenti a hőveszteséget folyamatos üzem során.
A lágyindító fizikai paraméterei tekintélyes méreteket mutatnak: 425 mm magas, 206 mm széles, 299 mm mély, és 33 kg tömegű. Környezeti működési feltételei rugalmasak: -10°C és 40°C között teljes terhelésen üzemelhet, 40°C felett pedig csökkentett terheléssel egészen 60°C-ig. A relatív páratartalom 0-95% lehet, kondenzáció vagy csepegő víz nélkül. A készülék 1000 méter tengerszint feletti magasságig teljes terheléssel működtethető, efölött pedig minden további 100 méterenként 2,2% áramerősség-csökkentés szükséges 2000 méteres magasságig.
Schneider Electric Altistart 22 - ATS22C25Q - lágyindító, 250A, 3f, 230…440VAC, 230VAC vezérlőfeszültség, Modbus RTU műszaki adatok
Fő jellemzők
Termékcsalád: Altistart 22
Termék típusa: Lágyindító
Termék rendeltetése: Aszinkronmotorok
Speciális alkalmazási terület: Szivattyúk és ventilátorok
Komponens neve: ATS22
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 230...440 V - 15...10 %
Motorteljesítmény: 132 kW 400 V-nál, 132 kW 440 V-nál, 75 kW 230 V-nál
Gyári árambeállítás: 233 A
Teljesítményveszteség: 129 W normál alkalmazásoknál
Felhasználási kategória: AC-53A
Indítás típusa: Nyomatékvezérelt indítás (áram 3,5 In értékre korlátozva)
IcL starter besorolás: 250 A motor tápellátás bekötésével normál alkalmazásoknál
IP védettségi fokozat: IP00
Kiegészítő jellemzők
Felszerelési mód: Hűtőbordával
Elérhető funkció: Belső bypass
Tápfeszültség határok: 195…484 V
Tápfrekvencia: 50...60 Hz - 10...10 %
Hálózati frekvencia: 45...66 Hz
Készülék bekötése: Motor tápellátásába vagy motor delta kapcsaihoz
Vezérlőáramkör feszültsége: 230 V - 15...10 % 50/60 Hz
Vezérlőáramkör fogyasztása: 20 W
Digitális kimenetek száma: 2
Digitális kimenet típusa: R1 és R2 relékimenetek 230 V (üzem, riasztás, kioldás, leállás, nem leáll, indítás, kész jelzésekre)
Bemenet/kimenet
Minimális kapcsolási áram: 100 mA 12 V DC esetén (relékimenetek)
Maximális kapcsolási áram: 5 A 250 V AC rezisztív terhelésnél, 5 A 30 V DC rezisztív terhelésnél, 2 A 250 V AC induktív terhelésnél, 2 A 30 V DC induktív terhelésnél
Digitális bemenetek száma: 3
Digitális bemenet típusa: LI1, LI2, LI3 logikai, 5 mA 4,3 kOhm
Digitális bemenet feszültsége: 24 V <= 30 V
Kimeneti áram: 0,4...1 Icl állítható
Kommunikáció
Kommunikációs port protokoll: Modbus
Csatlakozó típusa: 1 RJ45
Kommunikációs adatkapcsolat: Soros
Fizikai interfész: RS485 multidrop
Átviteli sebesség: 4800, 9600 vagy 19200 bps
Telepíthető eszközök: 31
Védelmek
Védelem típusa: Fáziskimaradás: vonal, Termikus védelem: motor, Termikus védelem: indító
Jelölés: CE
Fizikai jellemzők
Hűtés típusa: Kényszerkonvekció
Üzemi pozíció: Függőleges +/- 10 fok
Magasság: 425 mm
Szélesség: 206 mm
Mélység: 299 mm
Nettó tömeg: 33 kg
Motor adatok
Motorteljesítmény tartomány AC-3: 55…100 kW 200…240 V 3 fázisnál, 110…220 kW 380…440 V 3 fázisnál
Motor indító típusa: Lágyindító
Környezeti jellemzők
Elektromágneses kompatibilitás: Megfelel az IEC 60947-4-2 és egyéb EMC szabványoknak
Szabványok: IEC 60947-4-2
Terméktanúsítványok: C-Tick, GOST, UL, CCC, CSA
Rezgésállóság: 1 gn (f= 13…200 Hz), 1.5 mm (f= 2…13 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Zajszint: 56 dB
Szennyezési fokozat: 2-es szint az IEC 60664-1 szerint
Relatív páratartalom: 0…95% kondenzáció vagy csepegő víz nélkül
Környezeti hőmérséklet működés közben: -10…40°C (leértékelés nélkül), 40…60°C (2,2% áramleértékeléssel °C-onként)
Tárolási hőmérséklet: -25…70°C
Üzemi magasság: <= 1000 m leértékelés nélkül, > 1000...< 2000 m 2,2% áramleértékeléssel 100 m-enként
