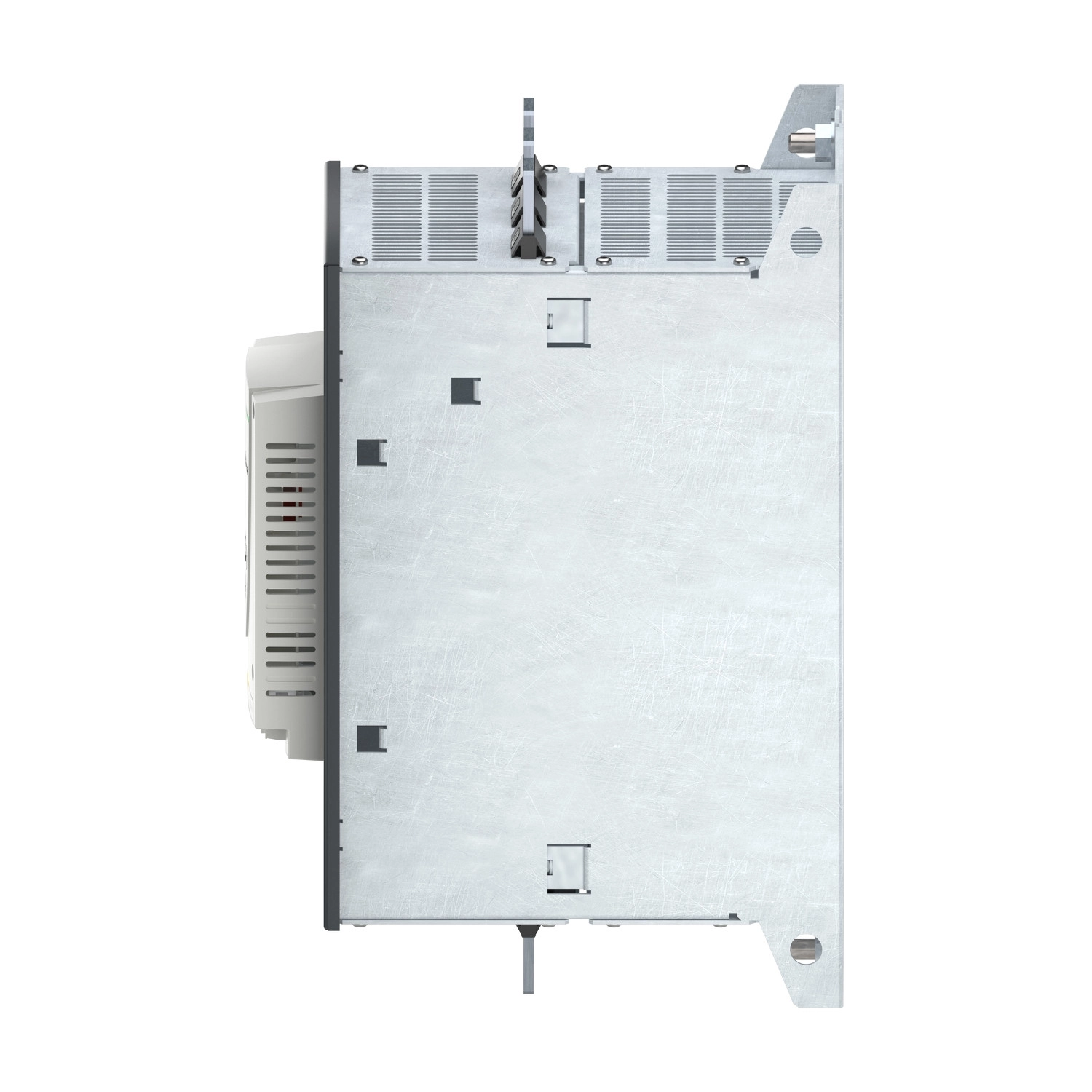

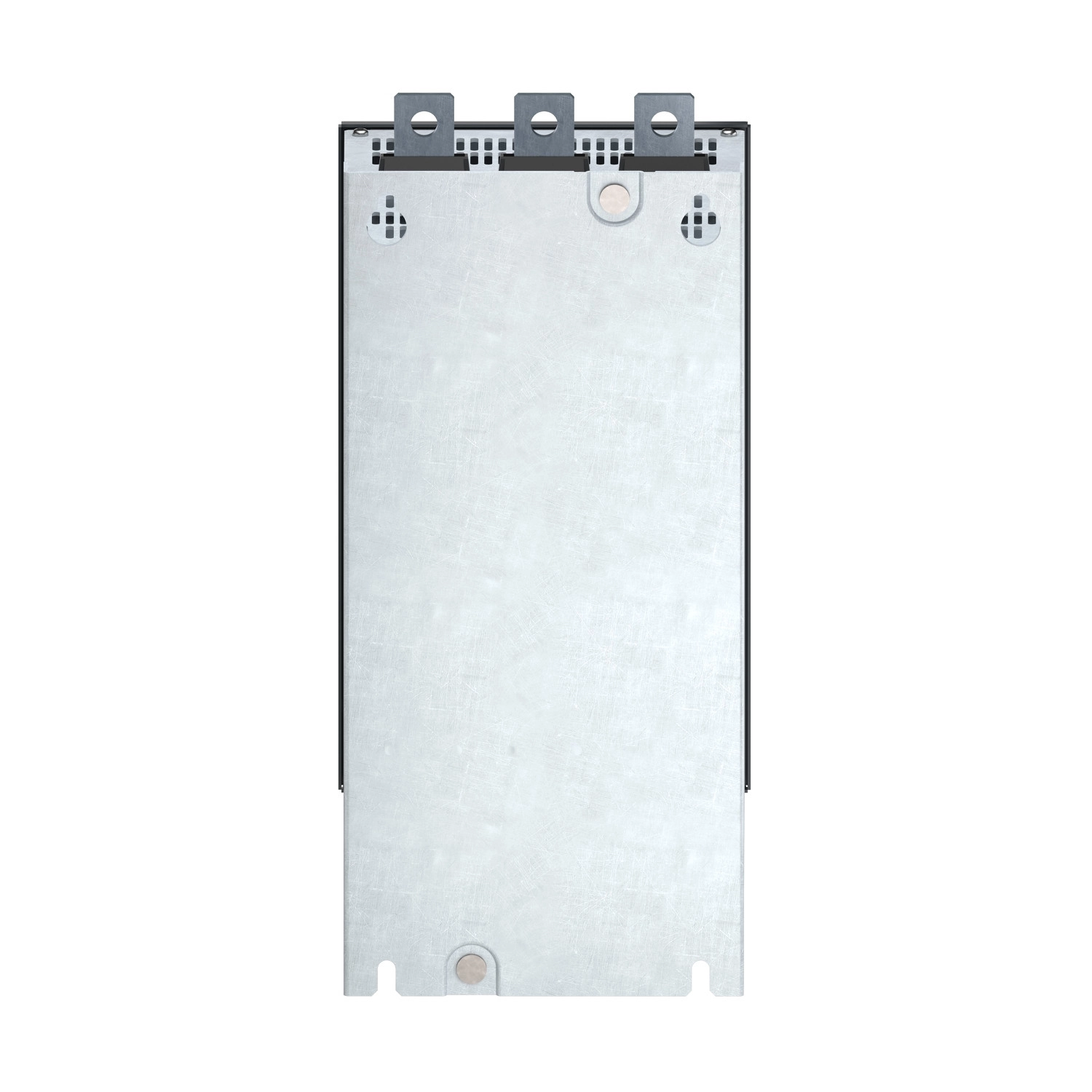

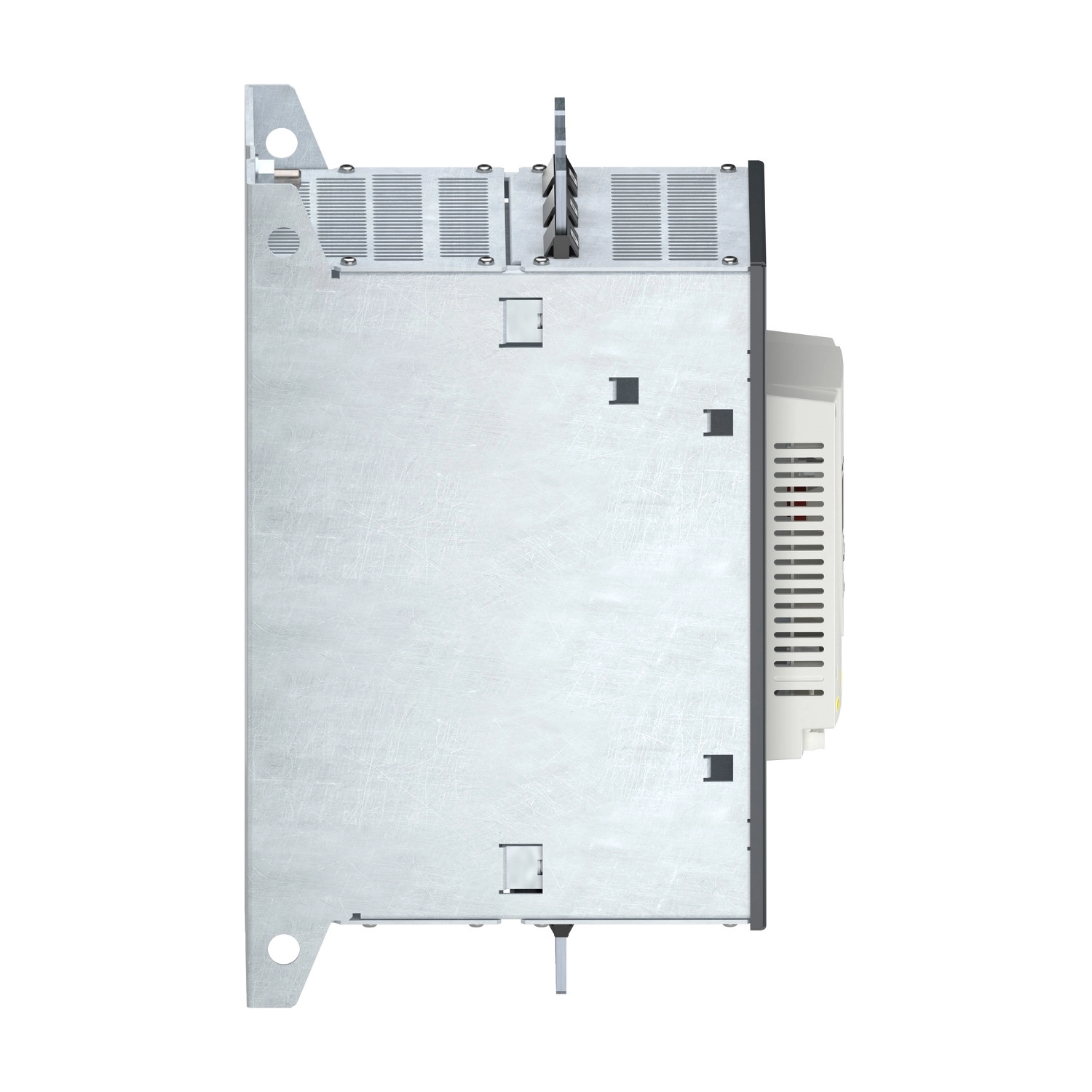

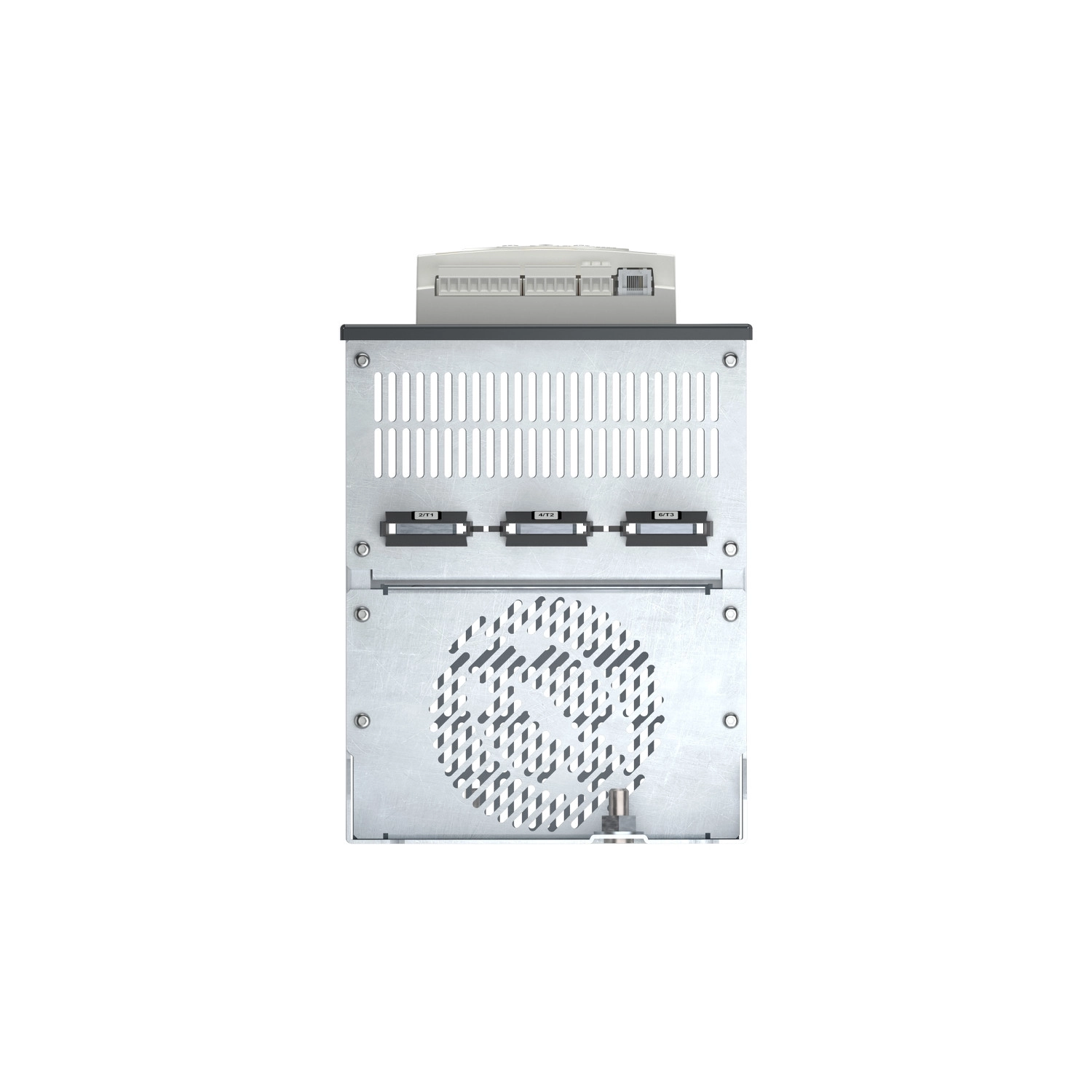

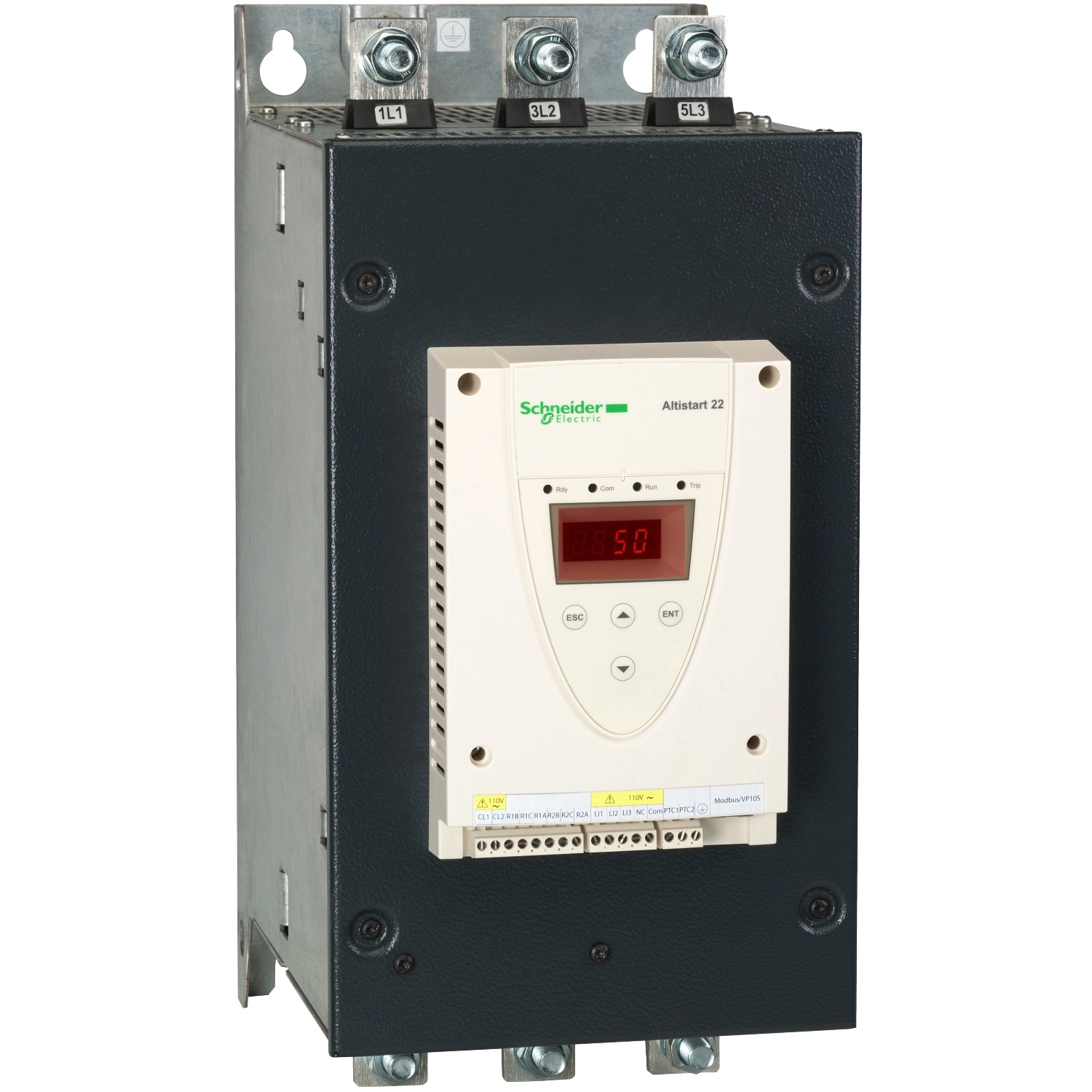

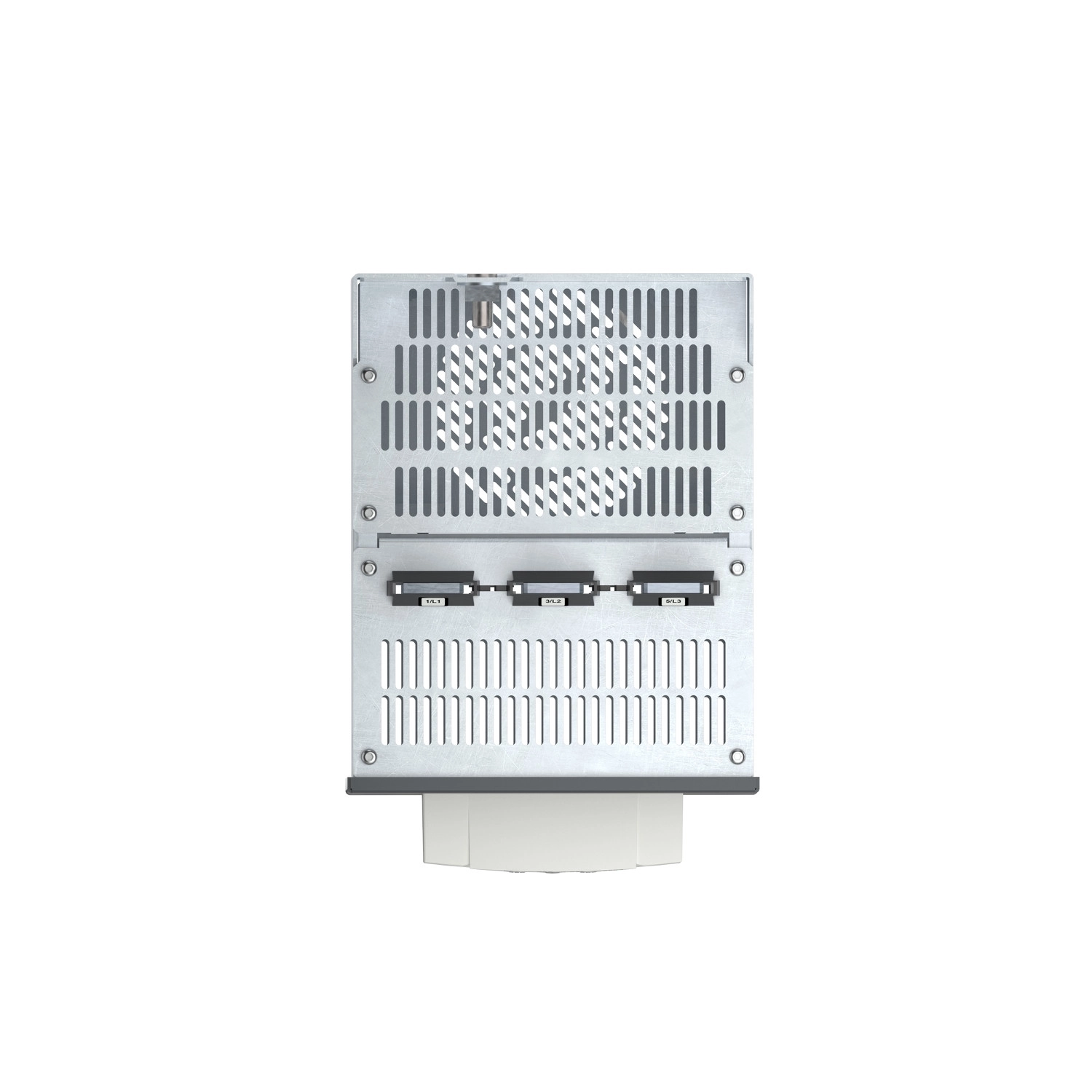

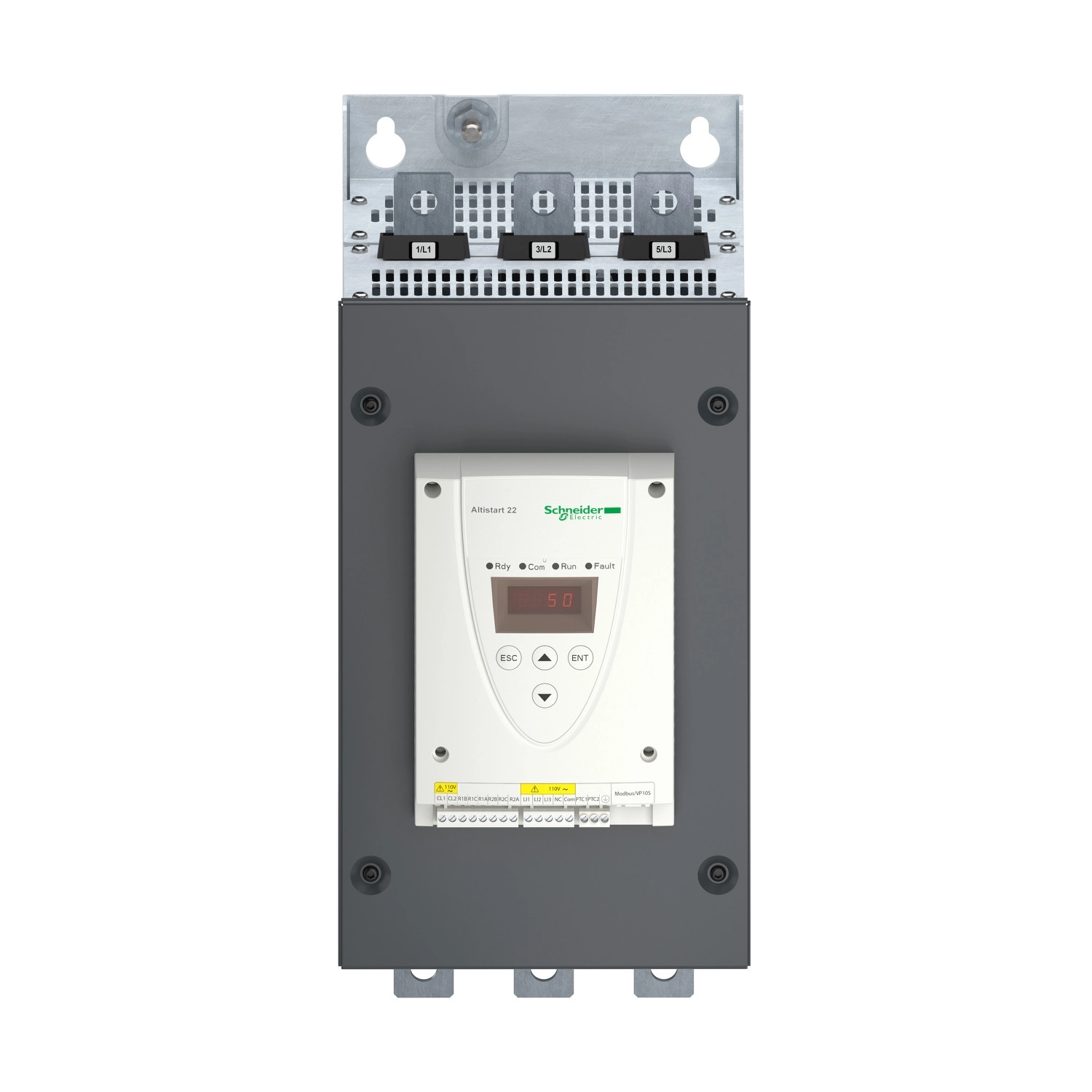

A Schneider Electric Altistart 22 sorozatú ATS22C25S6 lágyindító egy kiemelkedő teljesítményű berendezés aszinkron motorok indítására és leállítására. Ez a típus különösen alkalmas nagy teljesítményű szivattyúk és ventilátorok vezérléséhez, ahol a fokozatos indítás és leállítás elengedhetetlen a mechanikai alkatrészek védelme és a hálózati terhelés optimalizálása érdekében.
A lágyindító 230V-os vezérléssel rendelkezik, míg a tápfeszültség tartománya 230V-tól egészen 500V-ig terjed. Teljesítmény szempontjából széles skálán alkalmazható: 230V-on 75kW, 400V-on 132kW, 440V-on 132kW, illetve 500V-on 160kW teljesítményű motorok működtetésére is képes. A készülék IP00 védelmi osztályba tartozik, ami azt jelenti, hogy beépítéskor megfelelő védelmet biztosító szekrénybe kell helyezni. Az egység gyárilag 240A-re van konfigurálva, és beépített hővédelemmel rendelkezik mind a motor, mind a lágyindító számára.
A kommunikáció terén az ATS22C25S6 Modbus protokollt használ, RS485 multidrop fizikai interfészen keresztül, amely 4800, 9600 vagy 19200 bps átviteli sebességgel működhet. Az eszköz két relé kimenettel rendelkezik, amelyek különböző állapotjelzéseket biztosítanak: futás, riasztás, leállás, indítás, készenlét. Az indítási mód nyomatékvezérelt, a maximális áram 3,5-szöröse a névleges áramnak. A vezérlés 24V DC logikai bemenetekkel történik, amelyek pozitív logikával működnek. Az indítási áram 0,4-1 Icl között állítható.
A berendezés precíz motorvédelmet biztosít különböző alkalmazási körülmények között. A standard alkalmazásoknál (Class 10) a kioldási idő 3,5 In áramnál 32 másodperc hideg állapotban és 16 másodperc meleg állapotban. Súlyosabb alkalmazásoknál (Class 20 és Class 30) ezek az értékek megfelelően növekednek. A motor hővédelme érdekében a készülék PTC szonda bemenettel is rendelkezik.
Fizikai méreteit tekintve az ATS22C25S6 magassága 425 mm, szélessége 206 mm, mélysége 299 mm, nettó tömege pedig 33 kg. Beépítésekor fontos figyelembe venni, hogy a készülék megfelelő szellőzése érdekében az egységet függőlegesen, ±10 fokos tűréssel kell felszerelni. A megfelelő hűtés érdekében kényszerkonvekciós hűtéssel rendelkezik, és a túlmelegedés elkerülése érdekében be kell tartani a szerelési előírásokat.
Schneider Electric Altistart 22 - ATS22C25S6 - lágyindító, 250A, 3f, 208…600VAC, 230VAC vezérlőfeszültség, Modbus RTU műszaki adatok
Fő jellemzők
Termékcsalád: Altistart 22
Terméktípus: Lágyindító
Felhasználási terület: Aszinkron motorok
Speciális alkalmazási terület: Szivattyúk és ventilátorok
Komponens név: ATS22
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség [Us]: 230...600 V - 15...10 %
Motorteljesítmény:
132 kW 400 V-on
132 kW 440 V-on
75 kW 230 V-on
160 kW 500 V-on
Gyári árambeállítás: 240 A
Teljesítmény disszipáció: 129 W standard alkalmazásoknál
Felhasználási kategória: AC-53A
Indítás típusa: Nyomatékvezérelt indítás (áram 3,5 In-re korlátozva)
IcL indítóértékelés: 250 A motor tápvonalba való bekötéshez standard alkalmazásoknál
IP védettség: IP00
Kiegészítő adatok
Szerelési mód: Hűtőbordával
Elérhető funkciók: Belső bypass
Tápfeszültség határértékek: 195…660 V
Tápellátási frekvencia: 50...60 Hz - 10...10 %
Hálózati frekvencia: 45...66 Hz
Eszköz csatlakozás: A motor tápvonalában
Vezérlőáramkör feszültsége [Uc]: 230 V - 15...10 % 50/60 Hz
Vezérlőáramkör fogyasztása: 20 W
Diszkrét kimenetek száma: 2
Diszkrét kimenet típusa:
Relé kimenet R1 230 V működés, riasztás, kioldás, leállított, nem leállított, indítás, kész C/O
Relé kimenet R2 230 V működés, riasztás, kioldás, leállított, nem leállított, indítás, kész C/O
Minimális kapcsolási áram: 100 mA 12 V DC-nél (relé kimenetek)
Maximális kapcsolási áram:
5 A 250 V AC rezisztív 1 relé kimenet
5 A 30 V DC rezisztív 1 relé kimenet
2 A 250 V AC induktív 0,4 20 ms relé kimenet
2 A 30 V DC induktív 7 ms relé kimenet
Diszkrét bemenetek száma: 3
Diszkrét bemenet típusa: (LI1, LI2, LI3) logikai, 5 mA 4,3 kOhm
Diszkrét bemenet feszültség: 24 V <= 30 V
Kimeneti áram: 0,4...1 Icl állítható
PTC szonda bemenet: 750 Ohm
Kommunikáció
Kommunikációs port protokoll: Modbus
Csatlakozó típusa: 1 RJ45
Kommunikációs adatkapcsolat: Soros
Fizikai interfész: RS485 multidrop
Átviteli sebesség: 4800, 9600 vagy 19200 bps
Védelem és működési körülmények
Védelem típusa:
Fáziskiesés: vonal
Hővédelem: motor
Hővédelem: indító
Jelölés: CE
Hűtés típusa: Kényszerkonvekciós
Működési helyzet: Függőleges +/- 10 fok
Magasság: 425 mm
Szélesség: 206 mm
Mélység: 299 mm
Motorteljesítmény tartomány AC-3:
55…100 kW 200…240 V 3 fázis esetén
110…220 kW 380…440 V 3 fázis esetén
110…220 kW 480…500 V 3 fázis esetén
Környezeti feltételek
Elektromágneses kompatibilitás:
Vezetett és sugárzott kibocsátás A szint az IEC 60947-4-2 szerint
Csillapított rezgéshullámok 3. szint az IEC 61000-4-12 szerint
Elektrosztatikus kisülés 3. szint az IEC 61000-4-2 szerint
Szabványok: IEC 60947-4-2
Termék tanúsítványok: UL, CCC, CSA, GOST, C-Tick
Rezgésállóság:
1 gn (f= 13…200 Hz) az IEC 60068-2-6 szerint
1,5 mm (f= 2…13 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Zajszint: 56 dB
Szennyezési fok: 2. szint az IEC 60664-1 szerint
Relatív páratartalom: 0…95 % kondenzáció vagy csepegő víz nélkül az IEC 60068-2-3 szerint
Környezeti hőmérséklet működés közben:
-10…40 °C (teljesítménycsökkentés nélkül)
40…60 °C (2,2 % áramerősség-csökkentéssel °C-onként)
Környezeti hőmérséklet tárolás esetén: -25…70 °C
Üzemi magasság:
<= 1000 m teljesítménycsökkentés nélkül
> 1000...< 2000 m további 100 méterenként 2,2 %-os áramerősség-csökkentéssel
