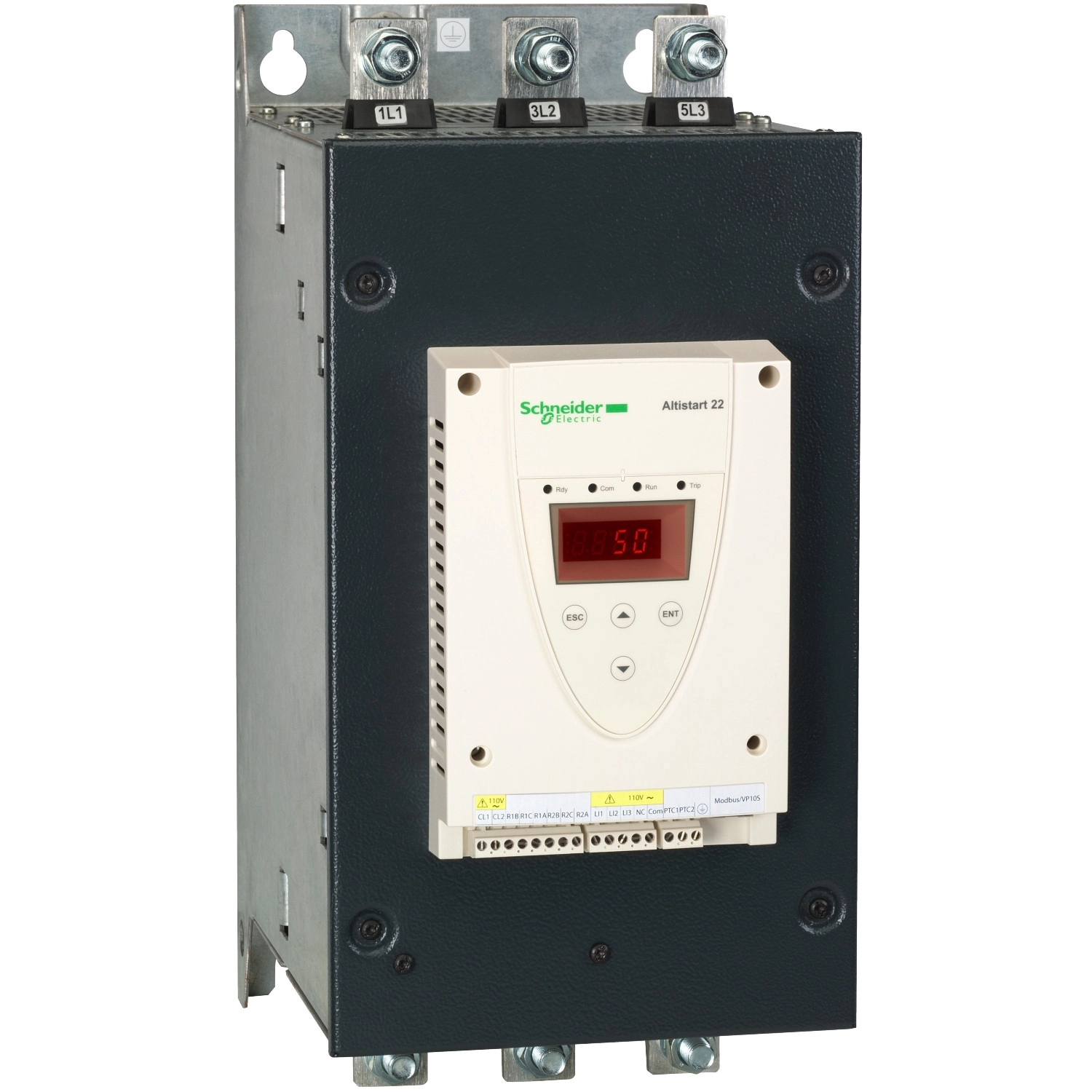

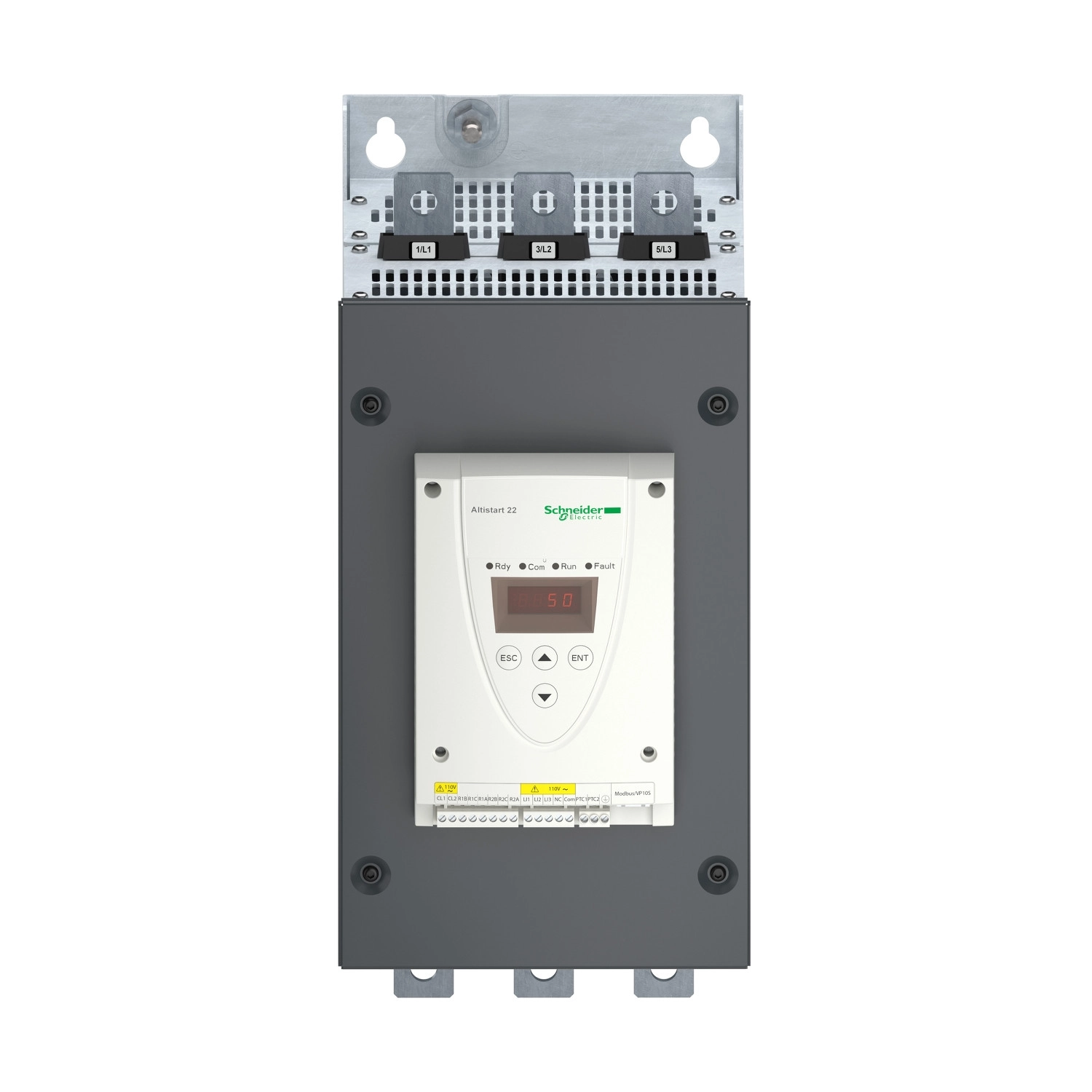

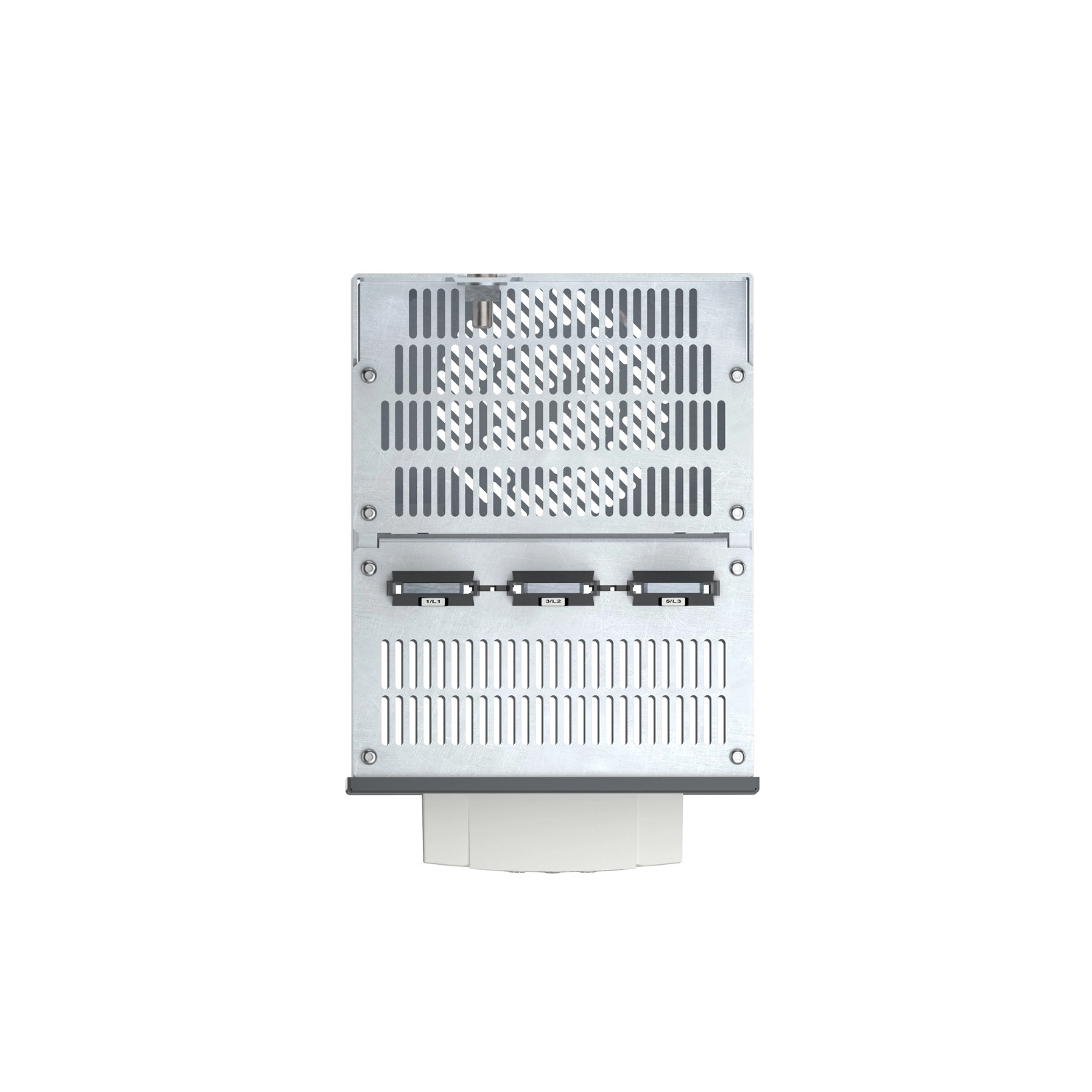

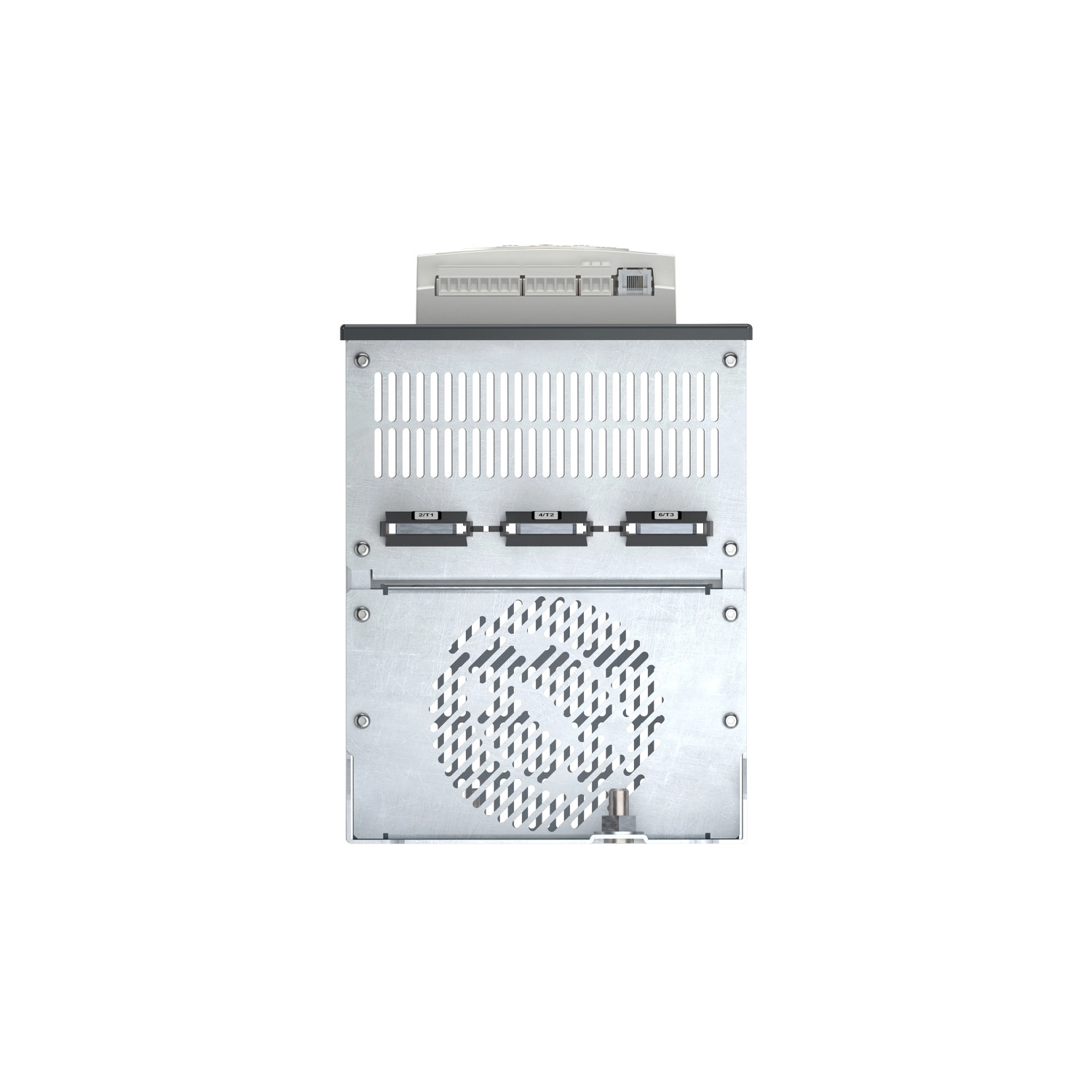

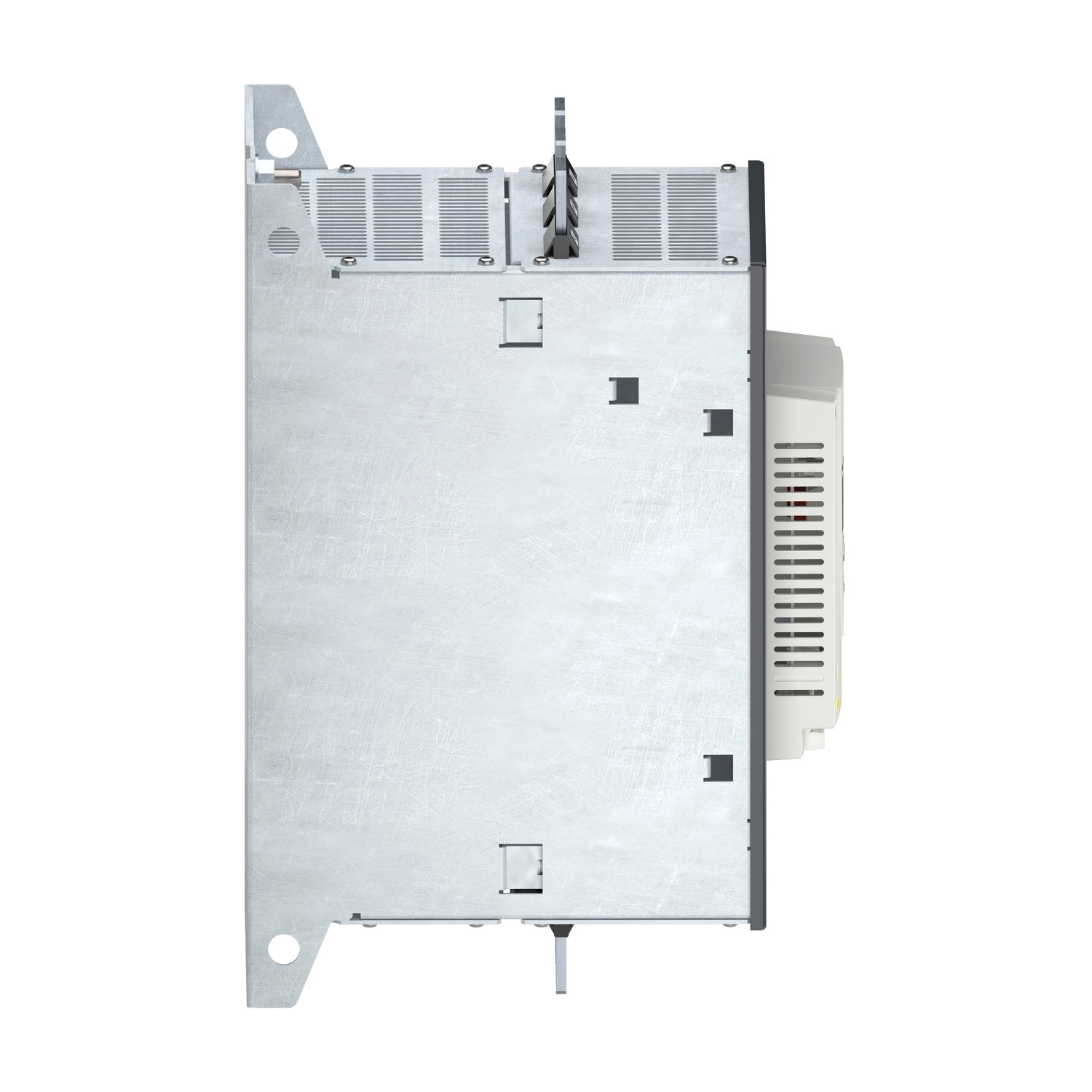

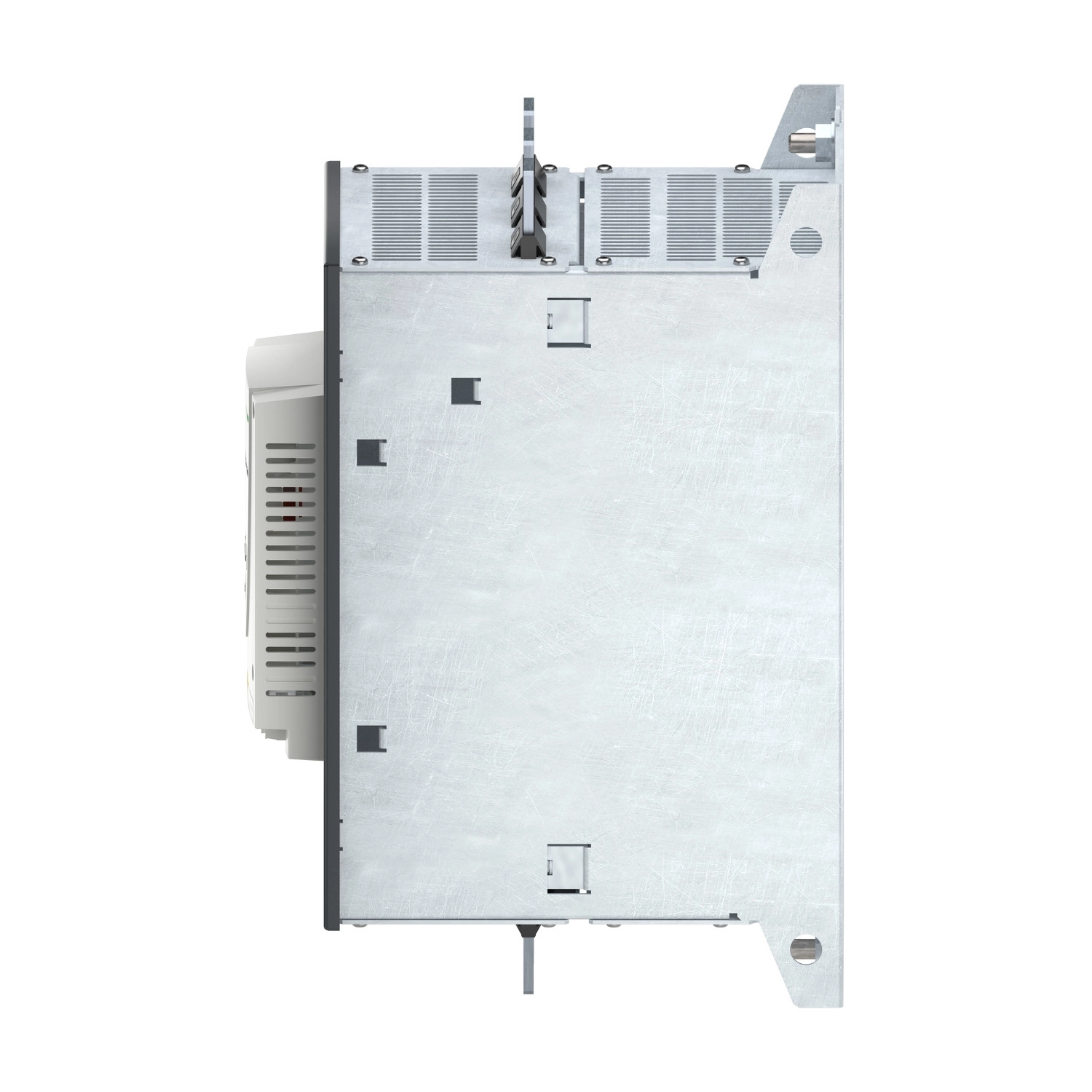

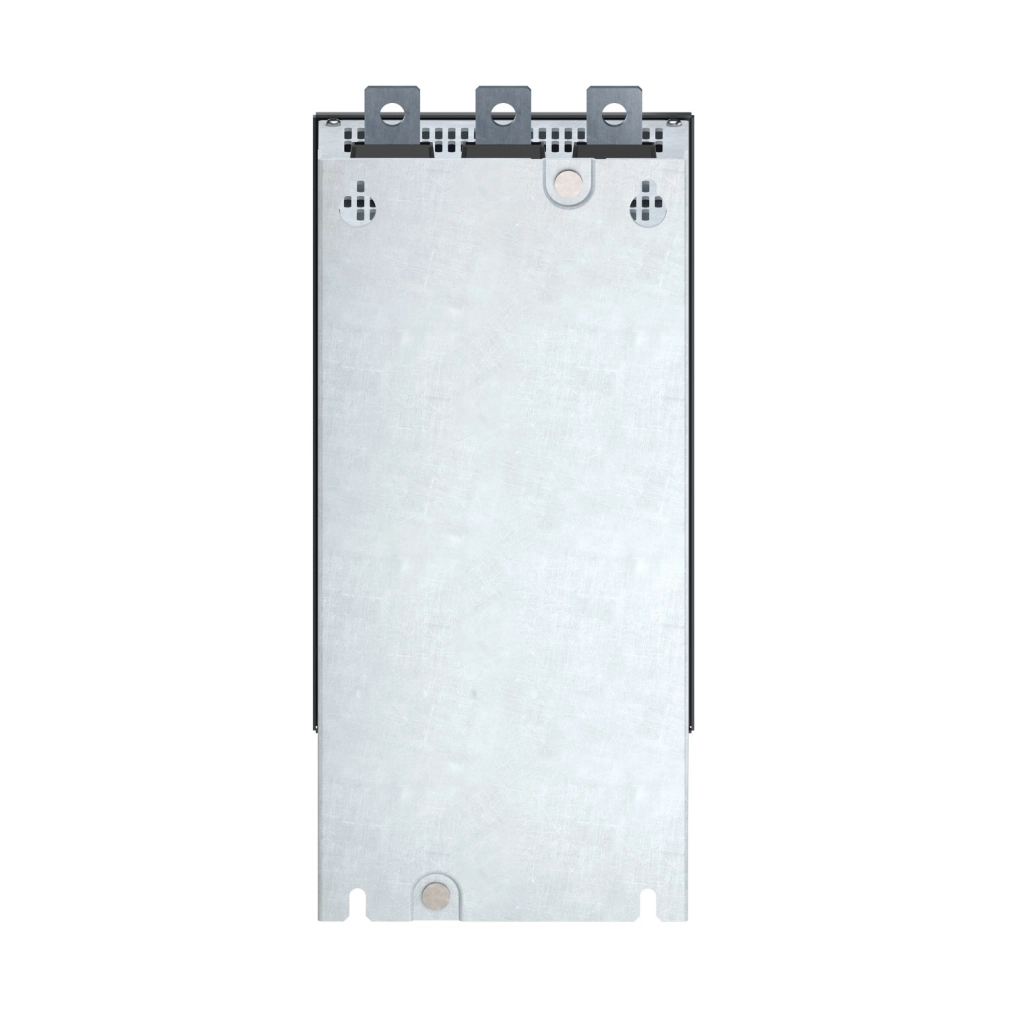

Az Altistart 22 sorozatú ATS22C25S6U lágyindító a Schneider Electric egyik csúcsminőségű ipari terméke, amely aszinkronmotorok indítási folyamatának optimalizálására szolgál. Ez a 250 A-es, 3 fázisú eszköz különösen alkalmas szivattyú és ventilátor alkalmazásokhoz, ahol a zökkenőmentes indítás és leállítás kritikus fontosságú a mechanikai alkatrészek élettartamának növelése és az indítási áramcsúcsok csökkentése érdekében.
Az ATS22C25S6U lágyindító széles tápfeszültség-tartománnyal rendelkezik (208-600 V, -15%...+10%), amely rugalmas telepíthetőséget biztosít különböző ipari környezetekben. A beépített bypass funkció jelentősen csökkenti a hőveszteséget normál üzem során, míg a kifinomult nyomatékszabályozási indítási technológia (3,5 In áramkorlátozással) biztosítja a motor és a hajtott berendezés kíméletes indítását. A termék standard alkalmazásokban 75 lóerős (208 V), 100 lóerős (230 V), 200 lóerős (460 V) vagy akár 250 lóerős (575 V) motorokhoz is használható, így széleskörű kompatibilitást kínál.
A berendezés fejlett védelmi funkciókat kínál, beleértve a fáziskiesés-védelmet, motor és indító termikus védelmét, amely megóvja mind a motort, mind magát az indítót a túlmelegedéstől. A termikus védelmi osztályok (10, 20, 30) konfigurálhatók a különböző alkalmazási igények szerint, így az eszköz optimálisan illeszthető a hajtott berendezés karakterisztikájához. Kommunikációs oldalról a beépített Modbus RTU interfész lehetővé teszi az ATS22C25S6U integrálását ipari automatizálási rendszerekbe, az RS485 multidrop fizikai interfészen keresztül, akár 31 eszköz csatlakoztatásával, 4800, 9600 vagy 19200 bps sebességgel.
A lágyindító két relékimenettel rendelkezik, amelyek többféle állapotra konfigurálhatók (futás, riasztás, leállás, nem leállított, indulás, üzemkész), valamint három logikai bemenettel (LI1, LI2, LI3), pozitív logikával. A bemenetekre és kimenetekre részletes kapcsolási rajzok állnak rendelkezésre 2-vezetékes és 3-vezetékes vezérlési módokhoz egyaránt. A kapcsolási áramok maximálisan 5 A 250 V AC vagy 5 A 30 V DC lehetnek rezisztív terhelésnél. Az eszköz IP00 védettségű, így megfelelő burkolatban kell elhelyezni, a szerelési pozíciót pedig függőlegesen ±10°-on belül kell tartani. A termék méretei: 425 mm magasság, 206 mm szélesség, 299 mm mélység.
Schneider Electric Altistart 22 - ATS22C25S6U - lágyindító, 250A, 3f, 208…600VAC, 110VAC vezérlőfeszültség, Modbus RTU műszaki adatok
Alaptulajdonságok
Termékcsalád: Altistart 22
Termék típusa: Lágyindító
Termék rendeltetése: Aszinkronmotorok
Speciális alkalmazási terület: Szivattyúk és ventilátorok
Komponens neve: ATS22
Figyelmeztetés: A termék gyártása megszűnik 2027. június 30-án. Szervizszolgáltatás vége: 2035. június 29.
Elektromos jellemzők
Hálózati fázisszám: 3 fázis
Névleges tápfeszültség: 208...600 V - 15...10 %
Motor teljesítmény: 100 LE 230 V, 200 LE 460 V, 250 LE 575 V, 75 LE 208 V
Gyári árambeállítás: 240 A
Teljesítményveszteség: 129 W standard alkalmazásoknál
Felhasználási kategória: AC-53A
Indítás típusa: Indítás nyomatékvezérléssel (áram 3,5 In értékre korlátozva)
IcL indítási áramerősség: 250 A motorellátó ágban történő csatlakoztatáshoz standard alkalmazásoknál
IP védettségi fokozat: IP00
Kiegészítő információk
Szerelési mód: Hűtőbordával
Elérhető funkció: Belső bypass
Tápfeszültség határértékek: 177…660 V
Tápfrekvencia: 50...60 Hz - 10...10 %
Hálózati frekvencia: 45...66 Hz
Eszköz csatlakoztatása: A motor tápvezetékében
Vezérlőáramkör feszültsége: 110 V - 15...10 % 50/60 Hz
Vezérlőáramkör fogyasztása: 20 W
Be- és kimenetek
Digitális kimenetek száma: 2
Digitális kimenet típusa: R1 relékimenet 230 V (futás, riasztás, hiba, leállt, nem leállt, indul, kész) C/O
R2 relékimenet 230 V (futás, riasztás, hiba, leállt, nem leállt, indul, kész) C/O
Minimális kapcsolási áram: 100 mA 12 V DC (relékimenetek)
Maximális kapcsolási áram: 5 A 250 V AC rezisztív, 5 A 30 V DC rezisztív, 2 A 250 V AC induktív 0,4 20 ms, 2 A 30 V DC induktív 7 ms
Digitális bemenetek száma: 3
Digitális bemenet típusa: (LI1, LI2, LI3) logikai, 5 mA 20 kOhm
Digitális bemenet feszültsége: 110 V <= 121 V
Digitális bemenet logikája: Pozitív logika LI1, LI2, LI3 0 állapotban: < 20 V és <= 15 mA, 1 állapotban: > 79 V, <= 2 mA
Kimeneti áram: 0,4...1 Icl állítható
Kommunikáció
PTC szonda bemenet: 750 Ohm
Kommunikációs port protokoll: Modbus
Csatlakozó típusa: 1 RJ45
Kommunikációs adatkapcsolat: Soros
Fizikai interfész: RS485 multidrop
Átviteli sebesség: 4800, 9600 vagy 19200 bps
Telepíthető eszközök száma: 31
Védelem és jelölések
Védelem típusa: Fáziskiesés: vonal, Termikus védelem: motor, Termikus védelem: indító
Jelölés: CE
Fizikai jellemzők
Hűtés típusa: Kényszerkonvekció
Működési helyzet: Függőleges +/- 10 fok
Magasság: 425 mm
Szélesség: 206 mm
Mélység: 299 mm
Környezeti feltételek
Elektromágneses kompatibilitás: Vezetett és sugárzott emisszió A szint az IEC 60947-4-2 szerint
Csillapított rezgéshullámok 3-as szint az IEC 61000-4-12 szerint
Elektrosztatikus kisülés 3-as szint az IEC 61000-4-2 szerint
Villamos tranziens immunitás 4-es szint az IEC 61000-4-4 szerint
Sugárzott rádiófrekvenciás zavarokkal szembeni immunitás 3-as szint az IEC 61000-4-3 szerint
Feszültség/áram impulzus 3-as szint az IEC 61000-4-5 szerint
Szabványok: IEC 60947-4-2
Terméktanúsítványok: C-Tick, CSA, GOST, UL, CCC
Rezgésállóság: 1 gn (f= 13…200 Hz) az IEC 60068-2-6 szerint, 1,5 mm (f= 2…13 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Zajszint: 56 dB
Szennyezési fokozat: 2-es szint az IEC 60664-1 szerint
Relatív páratartalom: 0…95 % kondenzáció vagy csepegő víz nélkül az IEC 60068-2-3 szerint
Környezeti levegőhőmérséklet működés közben: -10…40 °C (leminősítés nélkül), 40…60 °C (2,2 % / °C áramcsökkentéssel)
Környezeti levegőhőmérséklet tároláskor: -25…70 °C
Üzemeltetési magasság: <= 1000 m leminősítés nélkül, > 1000...< 2000 m 2,2 % áramcsökkentéssel 100 méterenként
