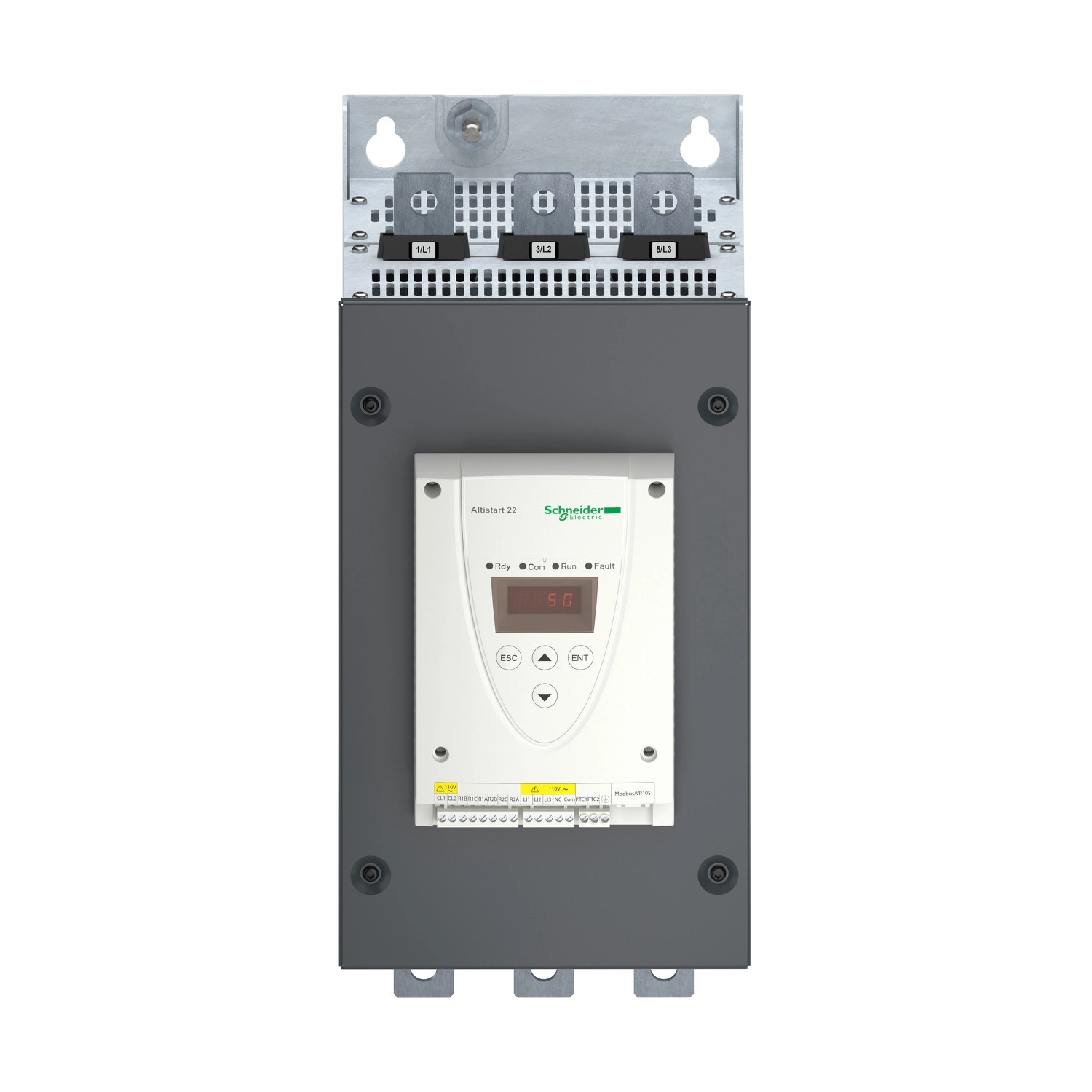

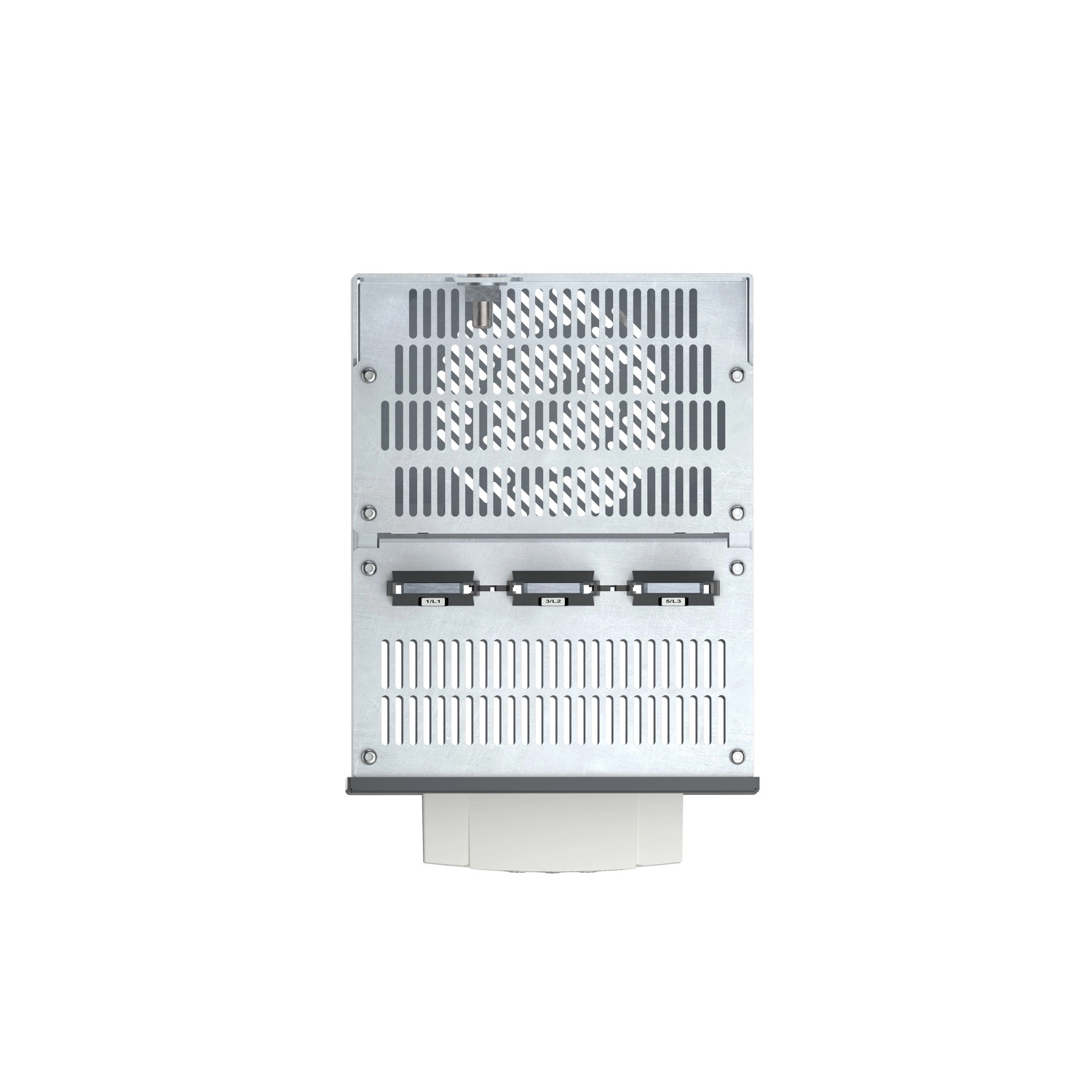

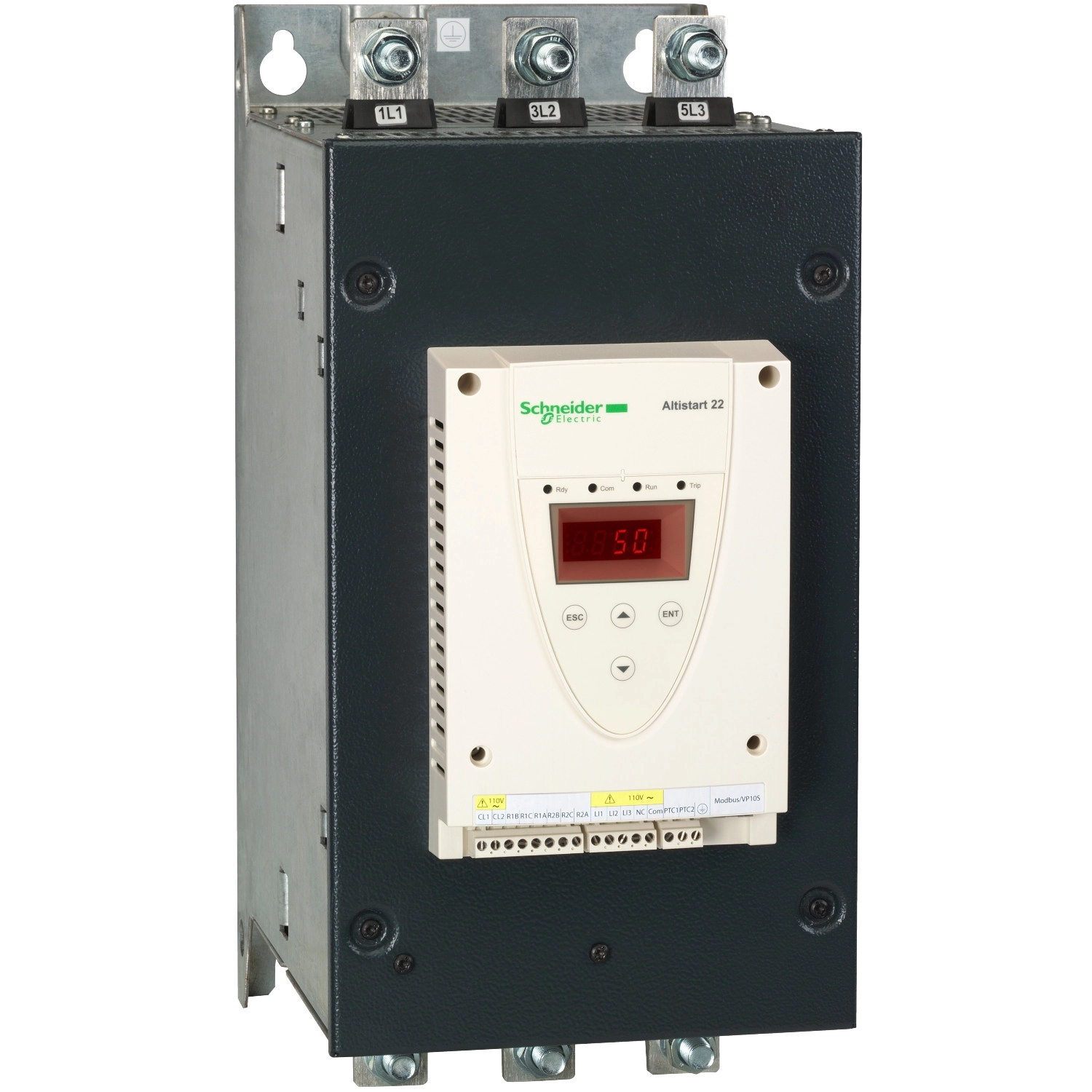

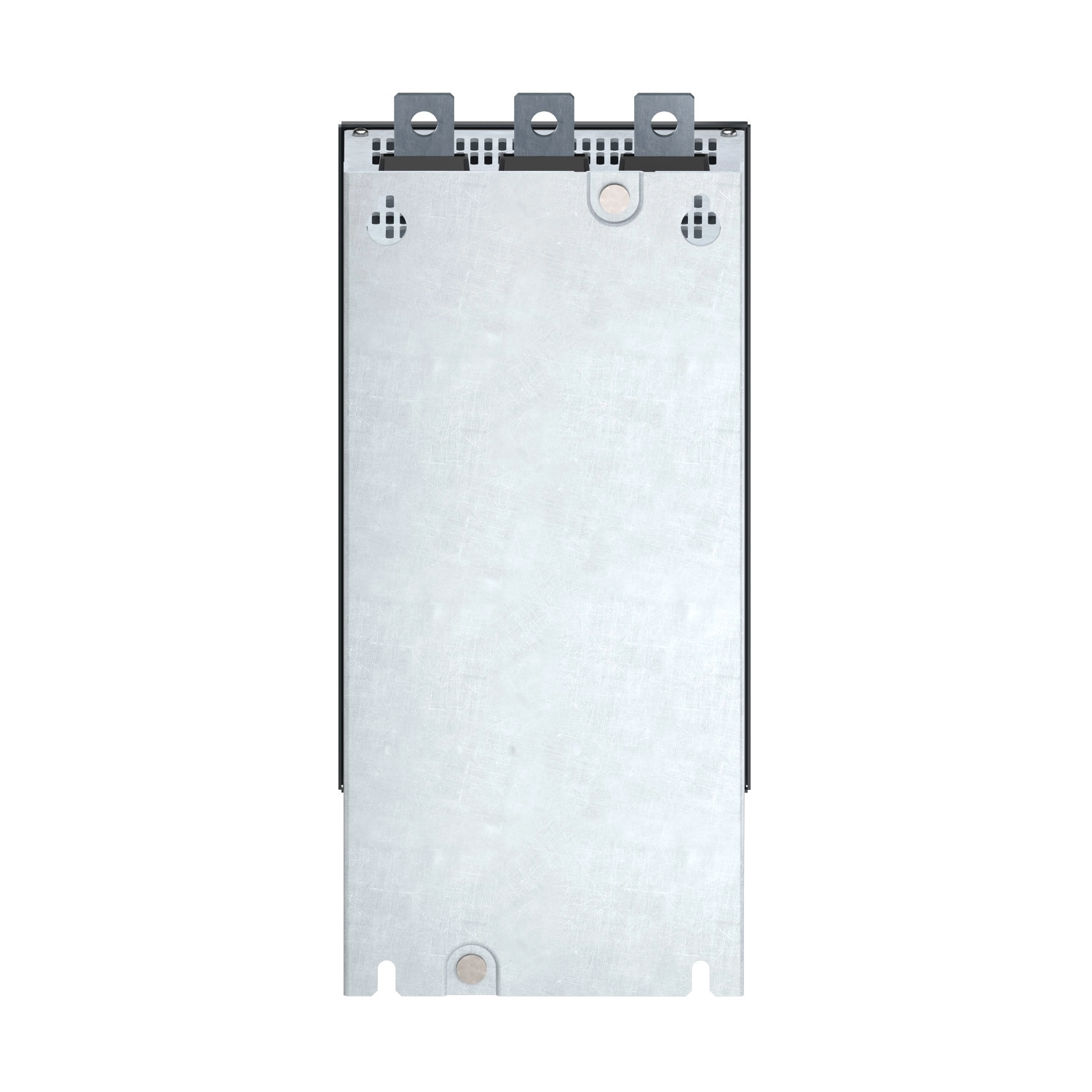

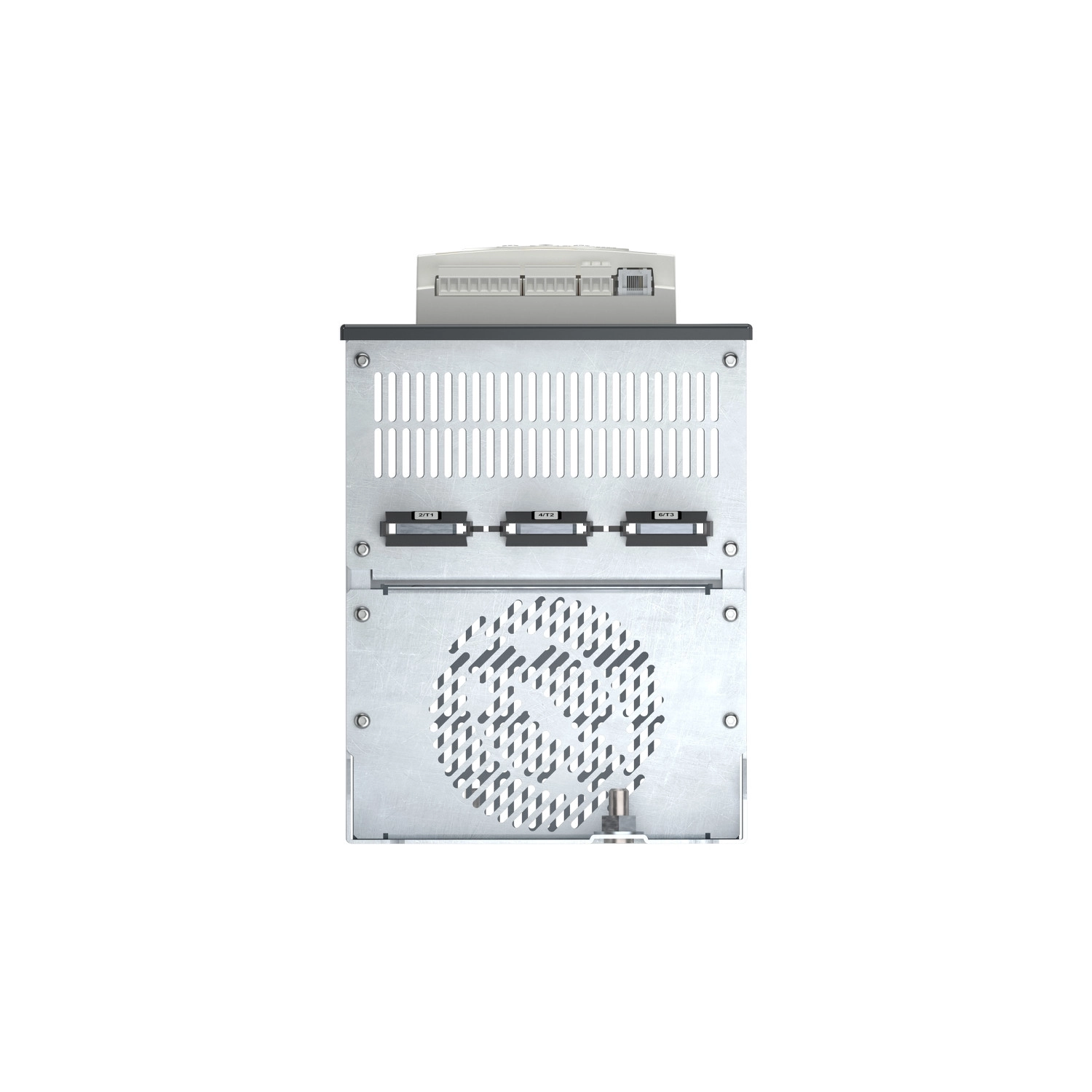

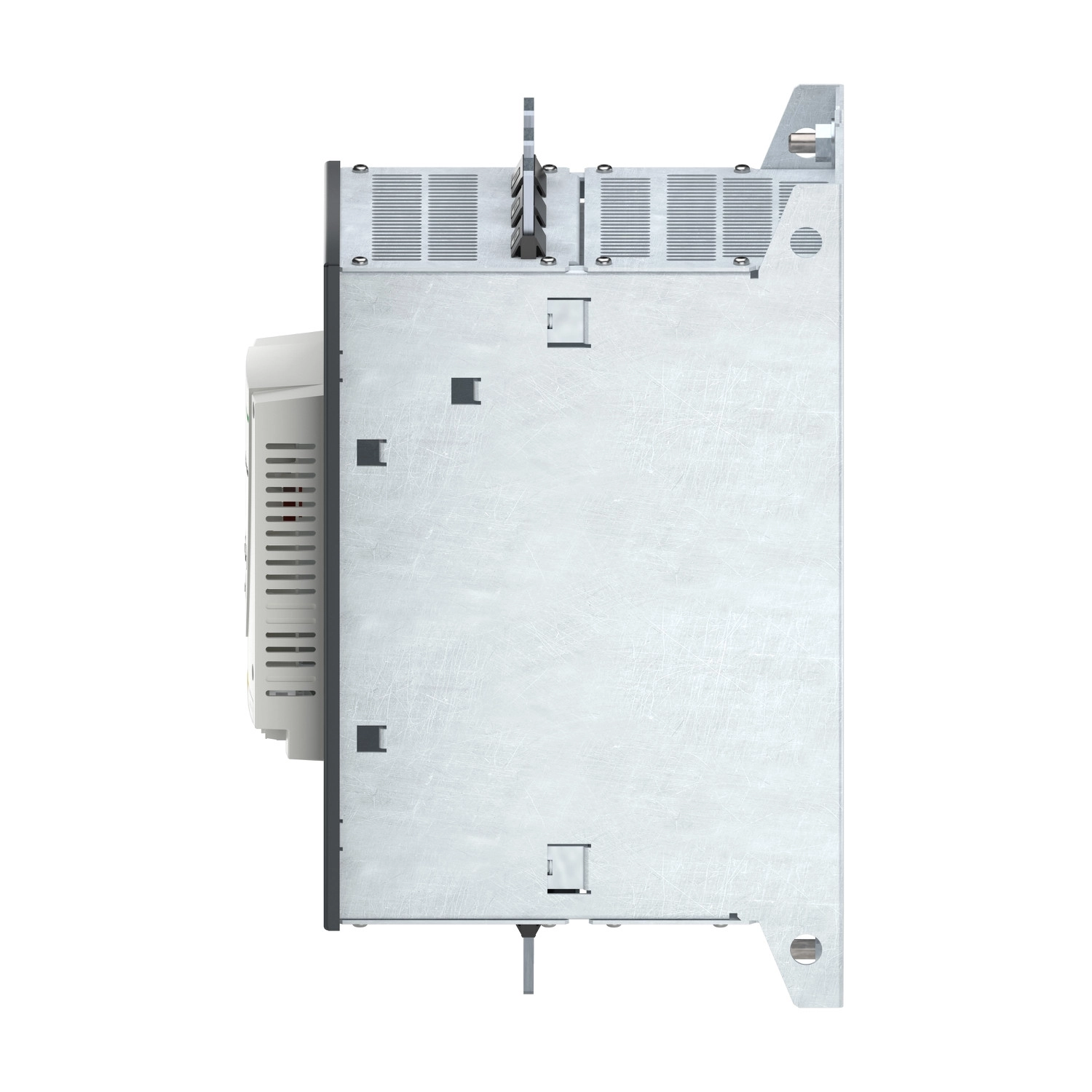

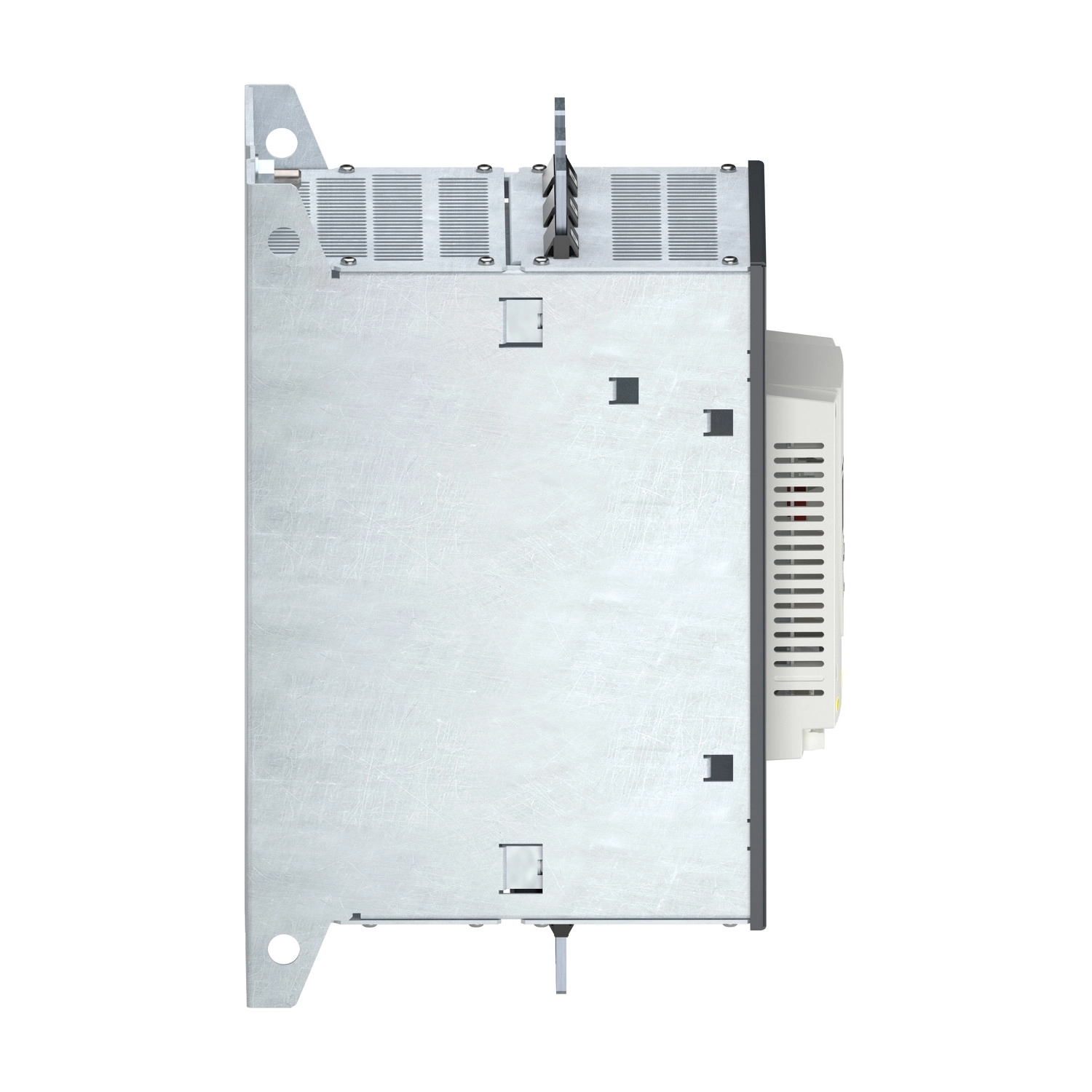

A Schneider Electric Altistart 22 sorozatú ATS22C32S6U lágyindítója egy professzionális megoldás nagyteljesítményű aszinkron motorok optimális indítására és leállítására. Ez a kifejezetten szivattyúkhoz és ventillátorokhoz tervezett eszköz jelentősen csökkenti a mechanikai igénybevételt és a villamos hálózatra gyakorolt hatást a motor indítási és leállítási fázisaiban.
Az ATS22C32S6U lágyindító kiemelkedően nagy teljesítménytartományt fed le, hiszen képes 100 lóerős (208V), 125 lóerős (230V), 250 lóerős (460V) vagy akár 300 lóerős (575V) motorok vezérlésére is. A készülék 3 fázisú, 208-600V közötti tápfeszültség-tartományban működtethető, ami rendkívüli rugalmasságot biztosít különböző ipari környezetekben való alkalmazásra. A belső bypass funkció energiatakarékos működést tesz lehetővé, míg a hőelvezetést egy beépített hűtőbordával és kényszerkonvekciós hűtéssel oldották meg, ami biztosítja az eszköz megbízható működését akár -10°C és +40°C közötti környezeti hőmérsékleten is.
A lágyindító fejlett vezérlési opciókat kínál 110V-os vezérlőáramkörrel, amely lehetővé teszi a nyomatékvezérelt indítást, ahol az áramerősség 3,5 In értékre korlátozódik. Ez különösen előnyös olyan alkalmazásoknál, ahol fontos a hirtelen áramlökések elkerülése. A készülék kiváló védelmi funkciókat is kínál, mint például a fáziskiesés elleni védelem, motor túlmelegedés elleni védelem, és a lágyindító termikus védelme. A kommunikáció Modbus protokollon keresztül valósul meg, amely lehetővé teszi a távolról történő vezérlést és felügyeletet. A kommunikációs portok RJ45 csatlakozókon keresztül érhetők el, és a készülék akár 31 eszköz hálózatba kötését is támogatja, ami nagyobb rendszerek esetén is rugalmas integrációt tesz lehetővé.
A lágyindító D méretű házzal rendelkezik, fizikai méretei 425 mm × 206 mm × 299 mm, tömege pedig 33 kg. Az eszköz IP00-ás védettségi fokozattal rendelkezik, ezért megfelelő védőburkolatot igényel a biztonságos üzemeltetéshez. A védőburkolat megfelelő szellőzését is biztosítani kell, a készüléket függőleges helyzetben (±10°) kell felszerelni a megfelelő hőelvezetés érdekében. Telepítéskor legalább 100 mm szabad teret kell hagyni alul és felül, illetve 50 mm-t mindkét oldalon. Az ATS22C32S6U lágyindító számos tanúsítvánnyal rendelkezik, köztük CSA, UL, GOST, C-Tick és CCC, így megfelel a nemzetközi biztonsági és EMC előírásoknak. A termék 2027. június 30-ig vásárolható meg, az élettartam végét 2035. június 29-re tervezik.
Schneider Electric Altistart 22 - ATS22C32S6U - lágyindító, 320A, 3f, 208…600VAC, 110VAC vezérlőfeszültség, Modbus RTU műszaki adatok
Fő jellemzők
Termékcsalád: Altistart 22
Terméktípus: Lágyindító
Rendeltetés: Aszinkron motorok
Jellemző alkalmazás: Szivattyúk és ventilátorok
Komponens neve: ATS22
Villamos jellemzők
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 208...600 V - 15...10 %
Motor teljesítmény: 100 LE 208 V-on, 125 LE 230 V-on, 250 LE 460 V-on, 300 LE 575 V-on
Gyári árambeállítás: 302 A
Teljesítményveszteség: 150 W standard alkalmazásoknál
Felhasználási kategória: AC-53A
Indítás típusa: Nyomatékvezérelt indítás (áramkorlát 3,5 In)
IcL indítóérték: 320 A a motor tápellátásában standard alkalmazásoknál
IP védettségi fokozat: IP00
Kiegészítő jellemzők
Szerelési mód: Hűtőbordával
Elérhető funkciók: Belső bypass
Tápfeszültség tartomány: 177…660 V
Hálózati frekvencia: 45...66 Hz
Eszköz csatlakoztatás: A motor tápellátásába
Vezérlőáramkör feszültsége: 110 V - 15...10 % 50/60 Hz
Vezérlőáramkör fogyasztása: 20 W
Be- és kimenetek
Diszkrét kimenetek száma: 2
Diszkrét kimenetek típusa: Relé kimenetek R1 230 V működés, riasztás, leoldás, leállítás, nem leállított, indítás, kész C/O
Minimális kapcsolási áram: 100 mA 12 V DC-nél (relé kimenetek)
Maximális kapcsolási áram: 5 A 250 V AC rezisztív 1 relé kimenet, 5 A 30 V DC rezisztív 1 relé kimenet
Diszkrét bemenetek száma: 3
Diszkrét bemenet típusa: (LI1, LI2, LI3) logikai, 5 mA 20 kOhm
Kommunikáció
Kommunikációs port protokoll: Modbus
Csatlakozó típusa: 1 RJ45
Kommunikációs adatkapcsolat: Soros
Fizikai interfész: RS485 multidrop
Átviteli sebesség: 4800, 9600 vagy 19200 bps
Telepíthető eszközök száma: 31
Védelem és biztonság
Védelem típusa: Fáziskimaradás: vonal, Hővédelem: motor, Hővédelem: indító
Jelölés: CE
Fizikai jellemzők
Hűtés típusa: Kényszerkonvekció
Üzemi helyzet: Függőleges +/- 10 fok
Magasság: 425 mm
Szélesség: 206 mm
Mélység: 299 mm
Környezeti feltételek
Üzemi környezeti hőmérséklet: -10…40 °C (terheléscsökkentés nélkül), 40…60 °C (áramerősség csökkentés 2,2% per °C)
Tárolási környezeti hőmérséklet: -25…70 °C
Üzemi tengerszint feletti magasság: <= 1000 m terheléscsökkentés nélkül, > 1000...< 2000 m áramerősség csökkentéssel 2,2% minden további 100 m-re
Relatív páratartalom: 0…95 % kondenzáció vagy csepegő víz nélkül IEC 60068-2-3 szerint
Zajszint: 56 dB
