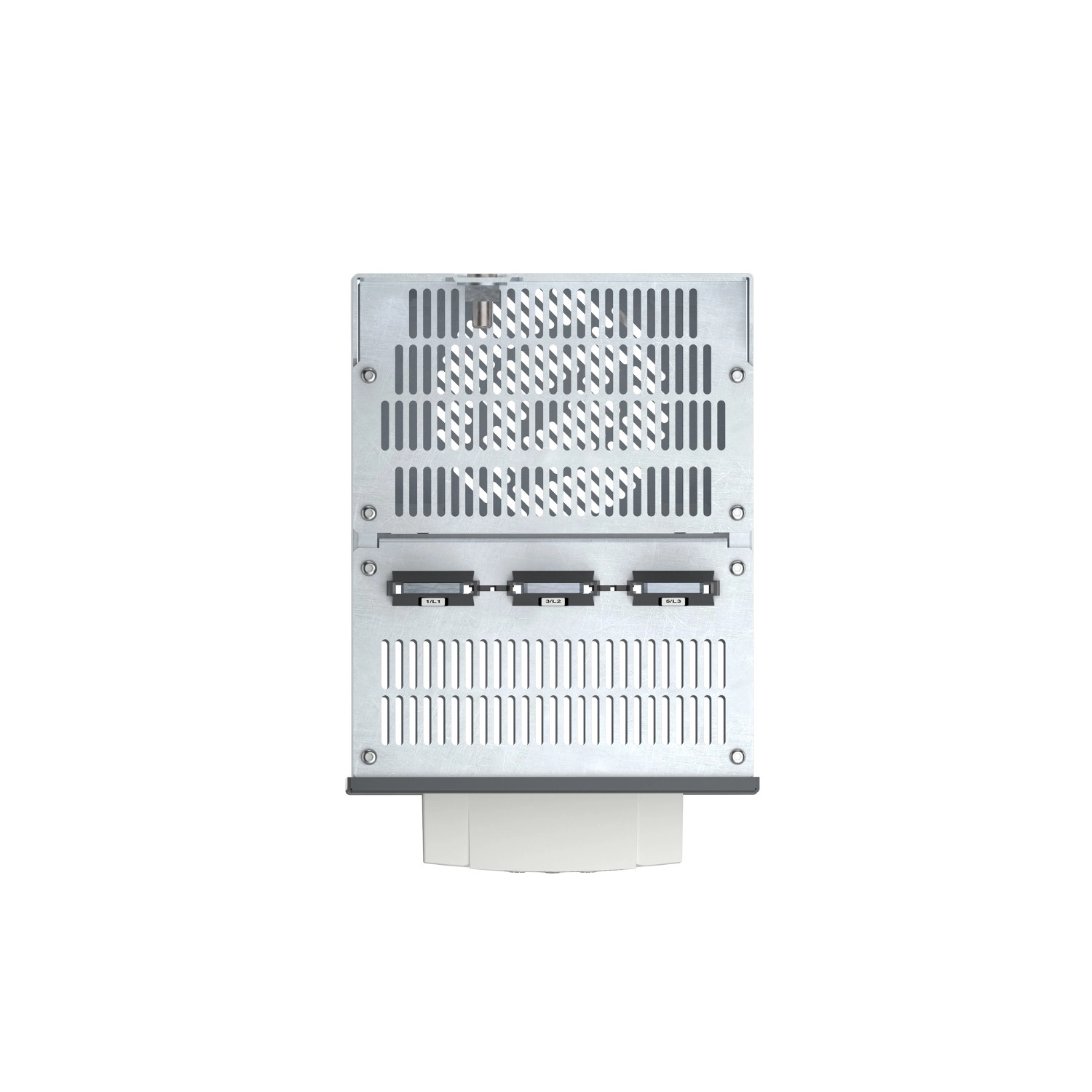

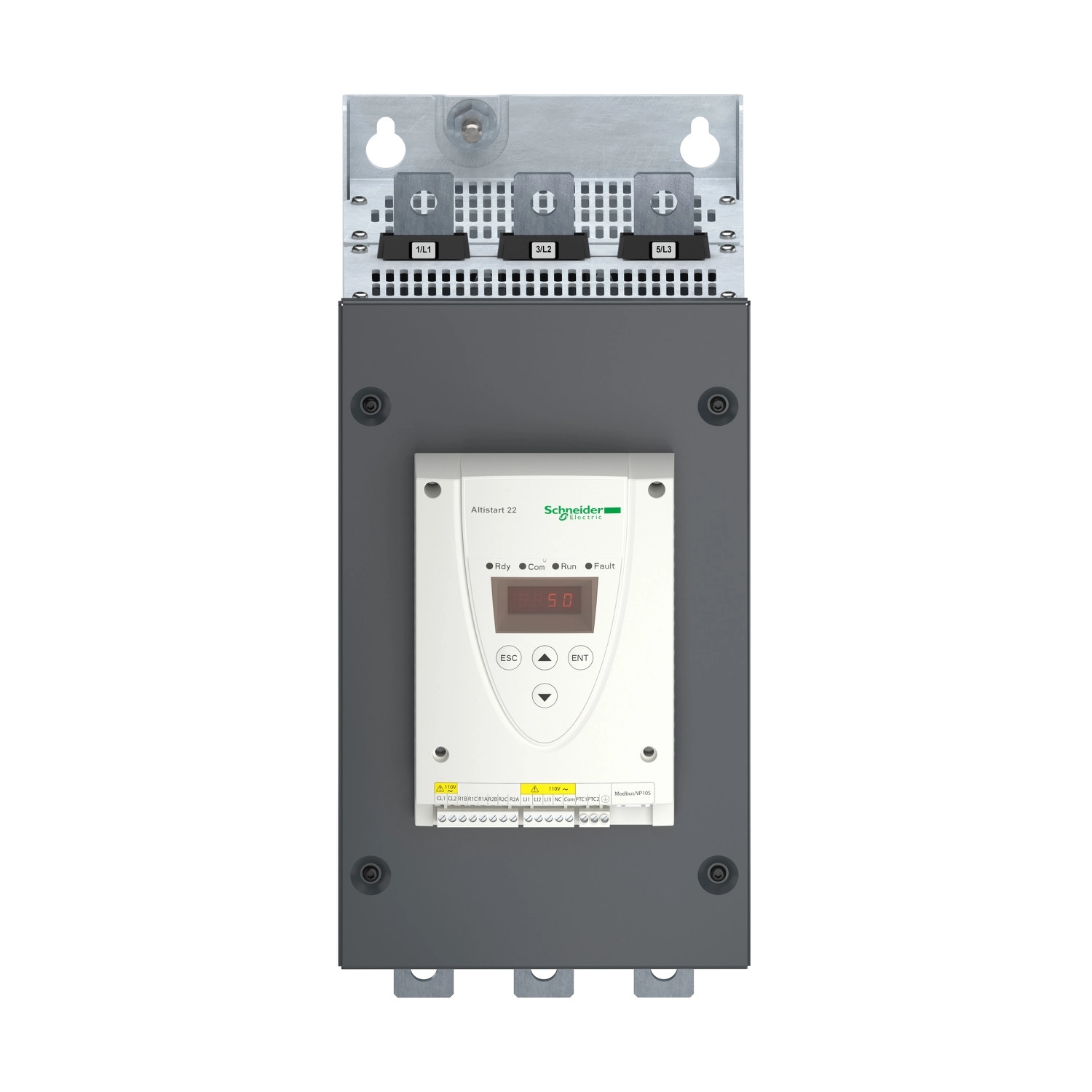

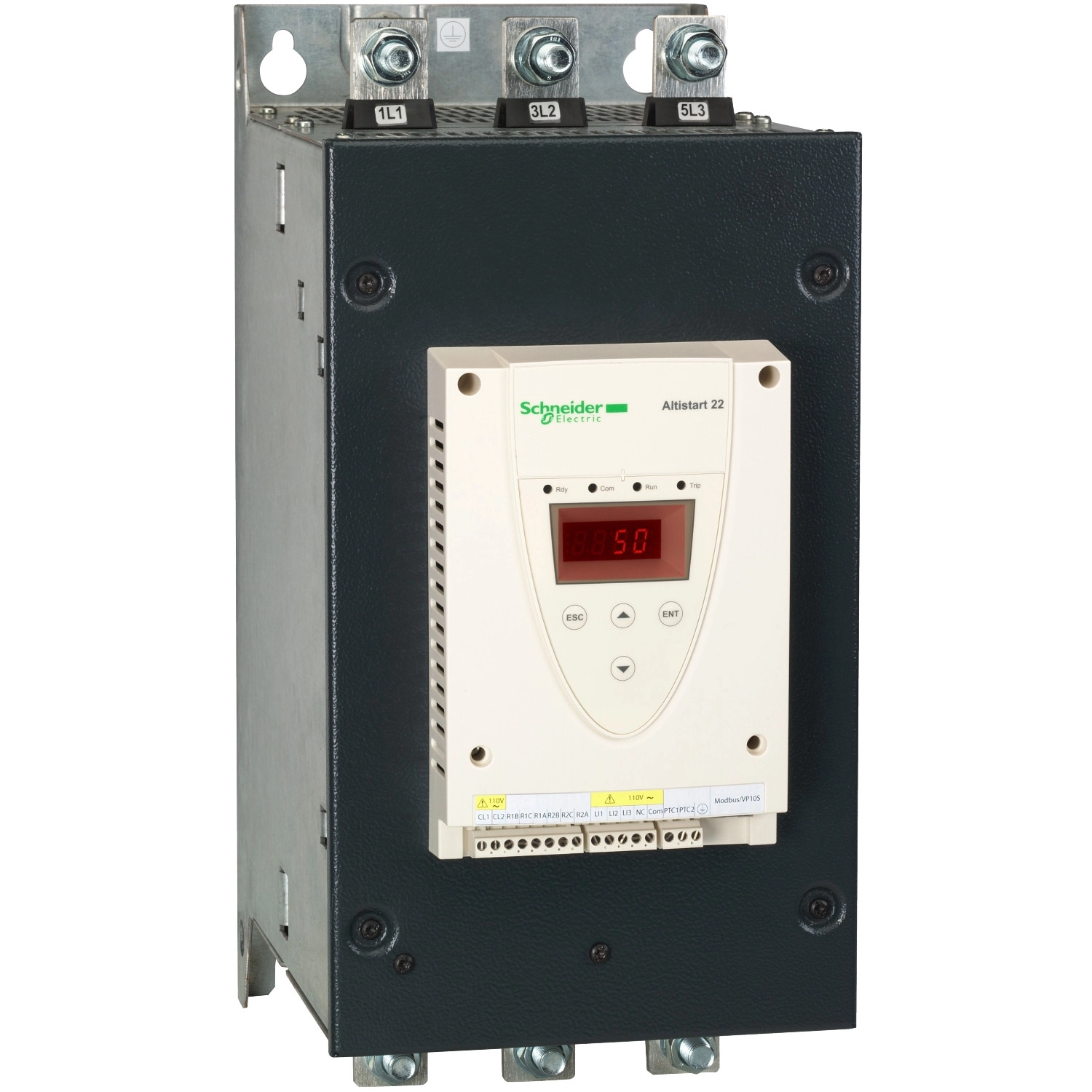

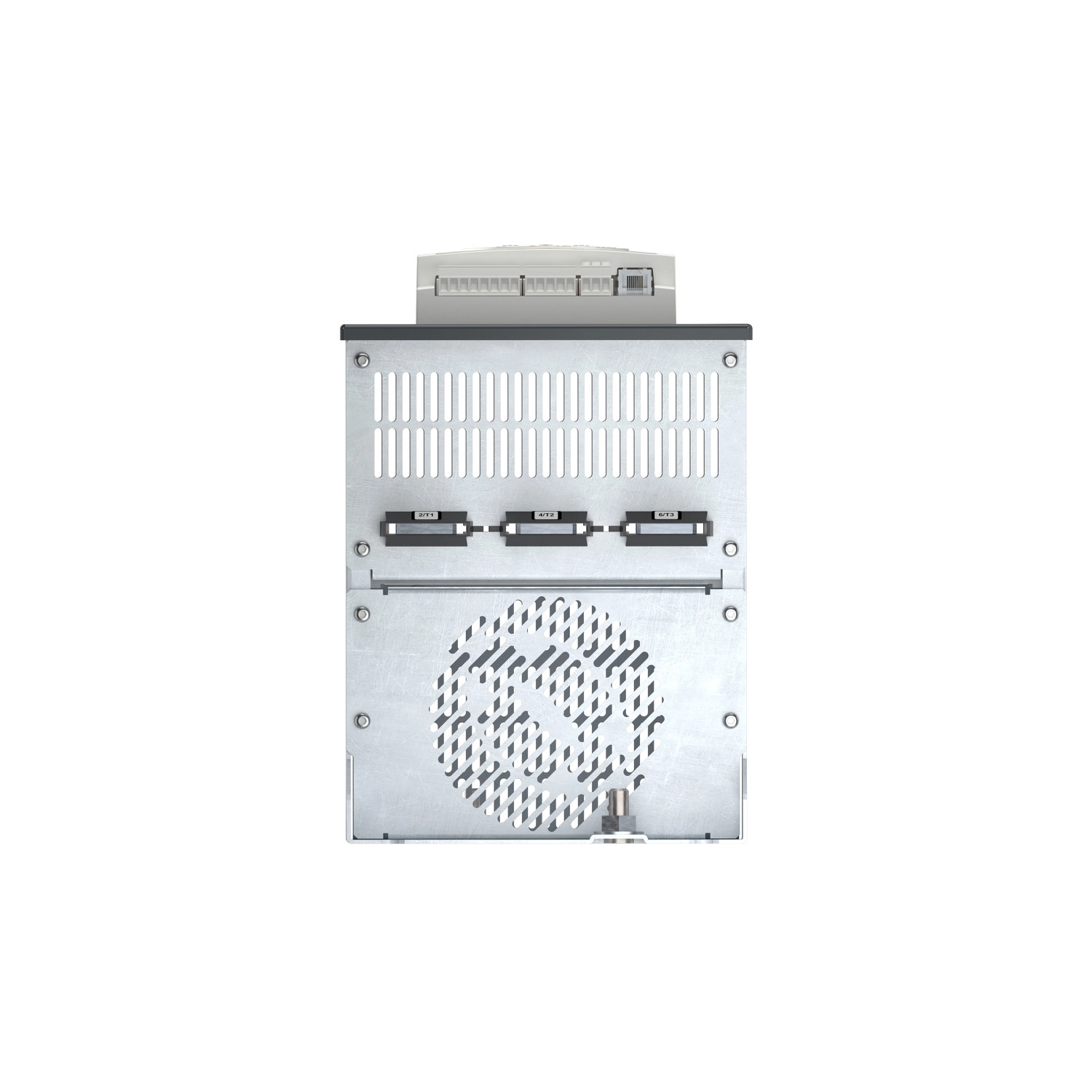

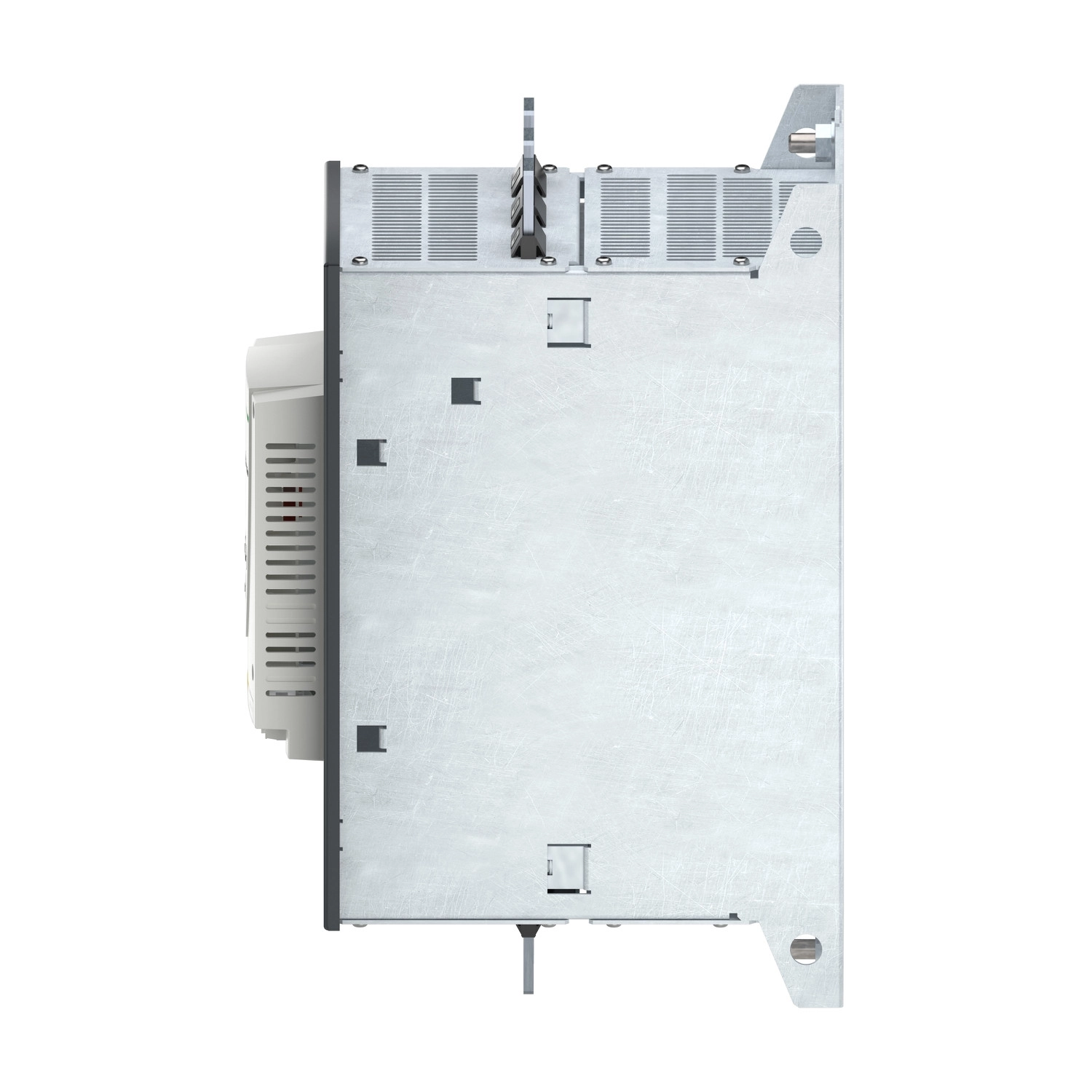

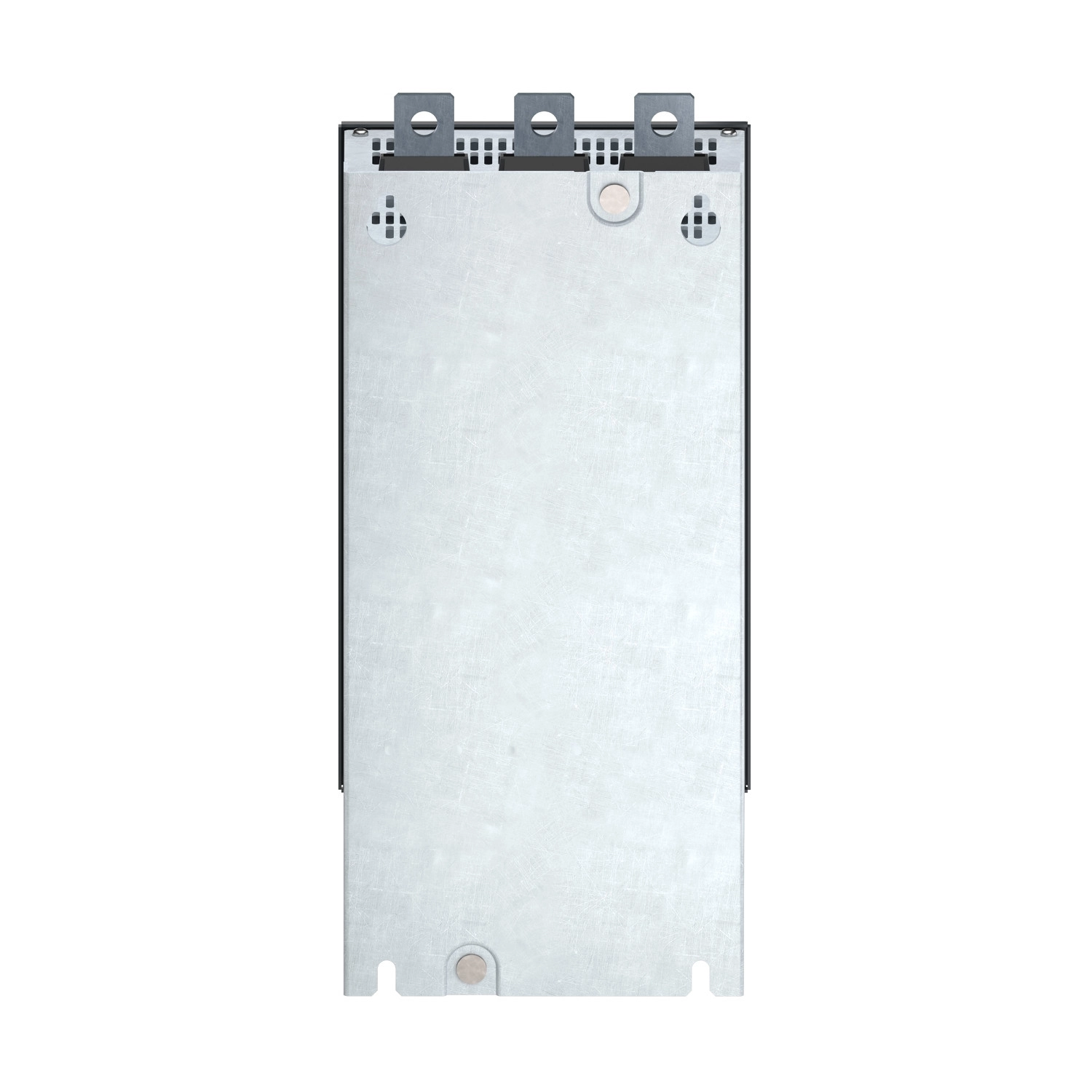

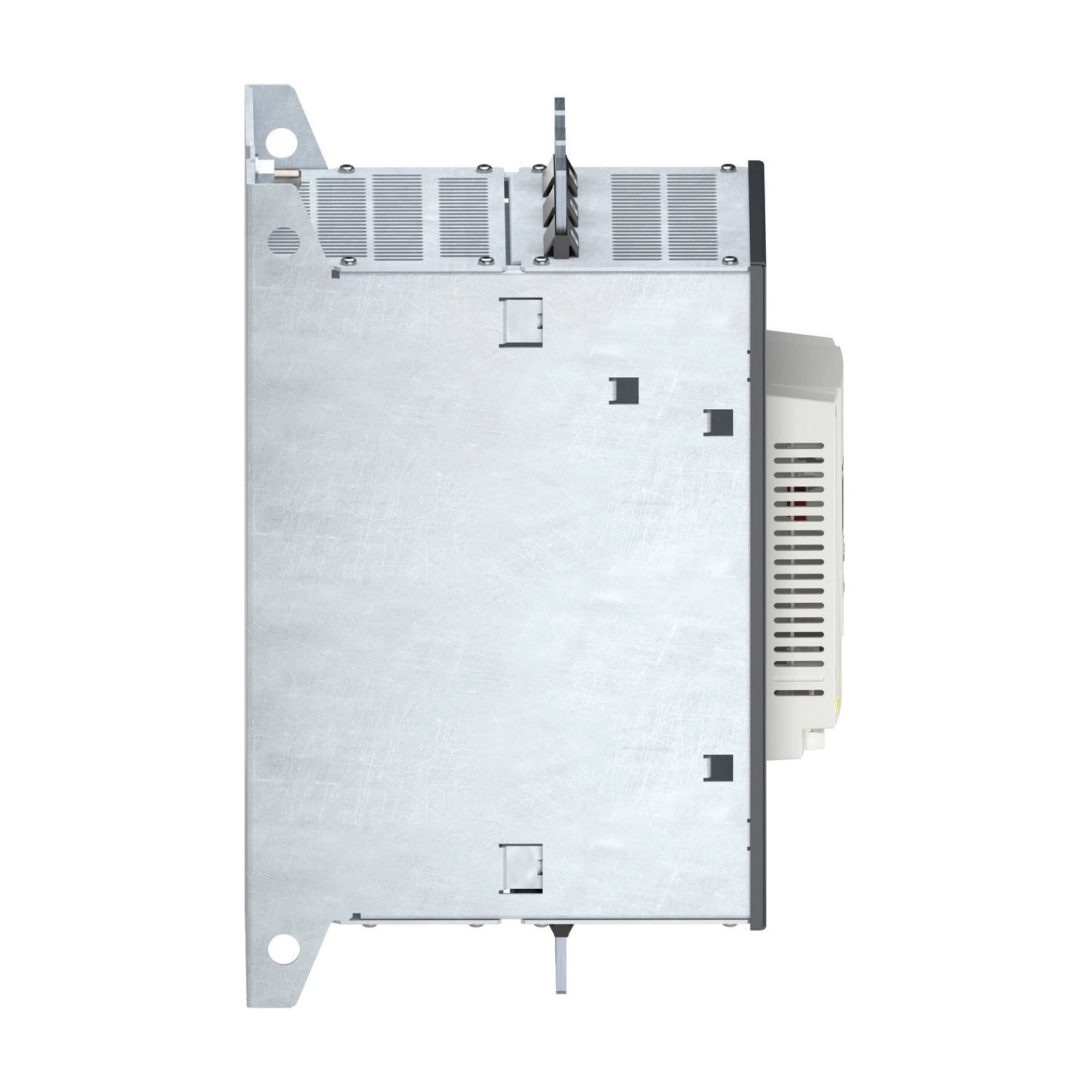

Schneider Electric Altistart 22 - ATS22C41Q - lágyindító, 410A, 3f, 230…440VAC, 230VAC vezérlőfeszültség, Modbus RTU
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Az ATS22C41Q lágyindító 230-440V közötti háromfázisú hálózaton üzemeltethető, és 110-220 kW teljesítményű motorokhoz optimalizálták. A 230V-os hálózaton 110 kW, míg 400V és 440V esetén akár 220 kW teljesítményű motorokhoz is használható. A készülék beépített bypass funkcióval rendelkezik, ami energiatakarékos üzemelést biztosít a motor felpörgése után, csökkentve ezzel a hőveszteséget és az energiafogyasztást. A gyári árambeállítás 388A, míg a készülék maximális névleges árama 410A standard alkalmazások esetén.
A lágyindító nyomatékvezérlés alapú indítási móddal rendelkezik, ahol az áramerősség 3,5 In értékre korlátozódik. A vezérlőáramkör 230V-os, 50/60 Hz-es tápfeszültséggel működik. A berendezés két relés kimenettel rendelkezik (R1 és R2), amelyek szabadon konfigurálhatók különböző állapotok jelzésére, mint például üzemelés, riasztás, leállás vagy indítás folyamatban. A vezérléshez három logikai bemenet (LI1, LI2, LI3) áll rendelkezésre, amelyek 24V DC feszültséggel vezérelhetők. A kommunikáció Modbus protokollon keresztül történik, RJ45 csatlakozón keresztül, maximum 19200 bit/s sebességgel.
Az ATS22C41Q védelmi funkciói között megtalálható a fáziskimaradás elleni védelem, valamint a motor és a lágyindító termikus védelme. A készüléket függőlegesen kell felszerelni (±10° eltérés megengedett), és megfelelő szellőzést kell biztosítani a túlmelegedés elkerülése érdekében. A készülék IP00 védettségi fokozattal rendelkezik, tehát megfelelő szekrénybe kell szerelni. Méretei: 425 mm magas, 206 mm széles és 299 mm mély. A környezeti üzemi hőmérséklet -10°C és +40°C között lehet további áramcsökkentés nélkül, 40-60°C között pedig 2,2%-os áramcsökkentés szükséges fokonként. A maximális üzemi tengerszint feletti magasság 1000m, e felett 2,2%-os áramcsökkentés szükséges minden további 100m-re.
Schneider Electric Altistart 22 - ATS22C41Q - lágyindító műszaki adatok
Általános jellemzők
Termékcsalád: Altistart 22
Terméktípus: Lágyindító
Felhasználási terület: Aszinkron motorokhoz
Specifikus alkalmazás: Szivattyúk és ventilátorok
Komponens megnevezés: ATS22
Villamos jellemzők
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 230...440 V - 15...10 %
Motorteljesítmény: 110 kW (230 V), 220 kW (400 V), 220 kW (440 V)
Gyári árambeállítás: 388 A
Teljesítményveszteség: 177 W standard alkalmazások esetén
Felhasználási kategória: AC-53A
Indítás típusa: Nyomatékvezérlés (áram 3,5 In értékre korlátozva)
Indítóáram (IcL): 410 A motortápvezetékbe kötés esetén, standard alkalmazásokhoz
IP védettségi fokozat: IP00
Kiegészítő jellemzők
Szerelési kivitel: Hűtőbordával
Elérhető funkciók: Belső bypass
Tápfeszültség határértékek: 195…484 V
Tápfrekvencia: 50...60 Hz - 10...10 %
Hálózati frekvencia: 45...66 Hz
Eszköz csatlakoztatása: A motor delta kivezetéseihez vagy a motortápvezetékbe
Vezérlőáramkör feszültsége: 230 V - 15...10 % 50/60 Hz
Vezérlőáramkör fogyasztása: 20 W
Ki- és bemenetek
Diszkrét kimenetek száma: 2
Diszkrét kimenetek típusa: R1 és R2 relékimenetek (230 V) a következő állapotok jelzésére: üzemelés, riasztás, hiba, leállás, nem leállás, indítás, készenlét
Diszkrét bemenetek száma: 3
Diszkrét bemenet típusa: (LI1, LI2, LI3) logikai, 5 mA, 4,3 kOhm
Diszkrét bemenet feszültsége: 24 V <= 30 V
PTC szonda bemenet: 750 Ohm
Kommunikáció
Kommunikációs port protokoll: Modbus
Csatlakozó típusa: 1 RJ45
Adatátviteli sebesség: 4800, 9600 vagy 19200 bps
Védelem és hűtés
Védelem típusa: Fáziskimaradás (vonal), termikus védelem (motor), termikus védelem (indító)
Hűtés típusa: Kényszerkonvekciós
Mechanikai jellemzők
Üzemi pozíció: Függőleges +/- 10 fok
Méretek (ma x szé x mé): 425 mm x 206 mm x 299 mm
Környezeti paraméterek
Relatív páratartalom: 0...95% kondenzáció vagy vízcseppek nélkül
Környezeti hőmérséklet üzem közben: -10...40°C (áramcsökkentés nélkül), 40...60°C (2,2% áramcsökkentés/°C)
Tárolási hőmérséklet: -25...70°C
Üzemi tengerszint feletti magasság: <= 1000 m áramcsökkentés nélkül, >1000...< 2000 m 2,2% áramcsökkentés/100 m
