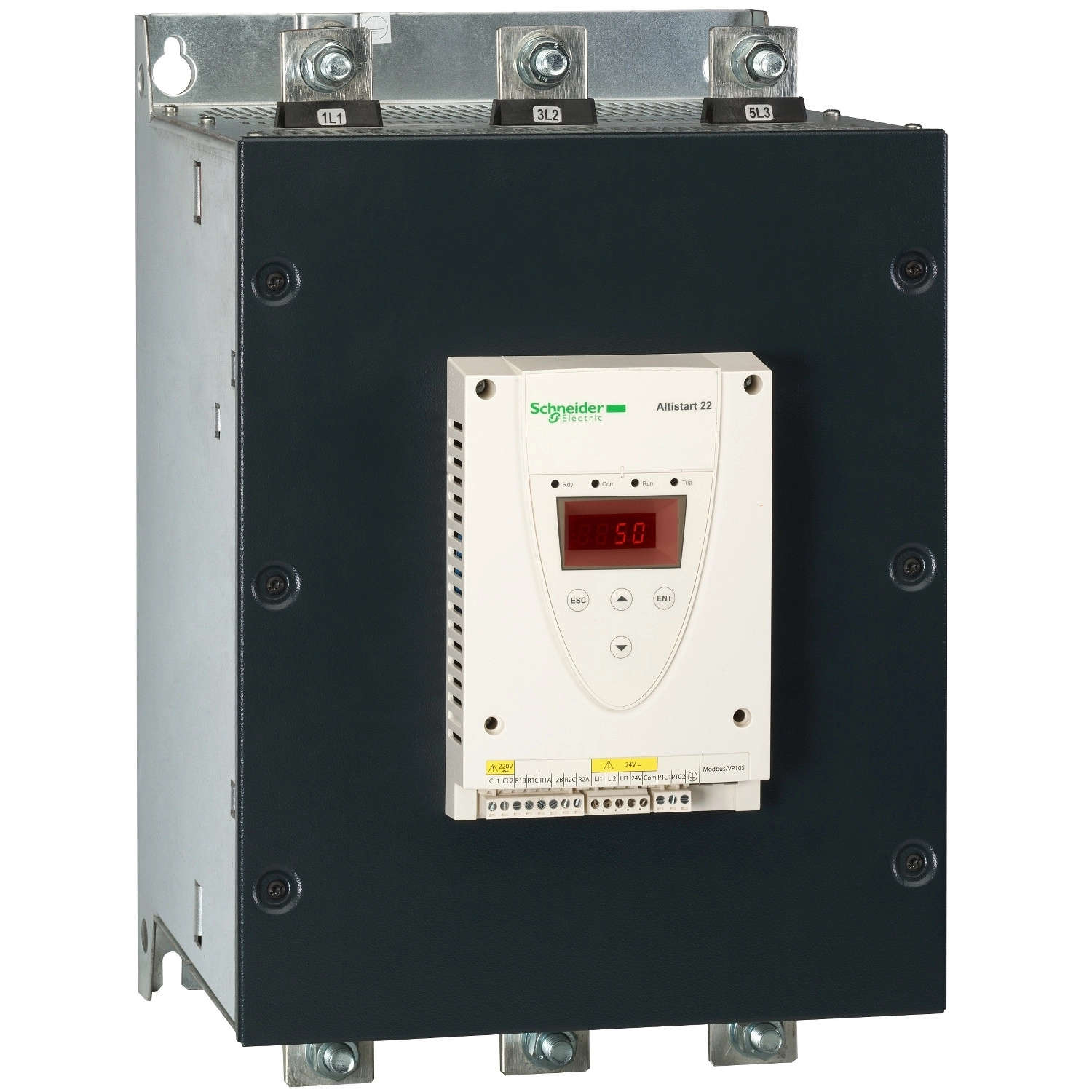

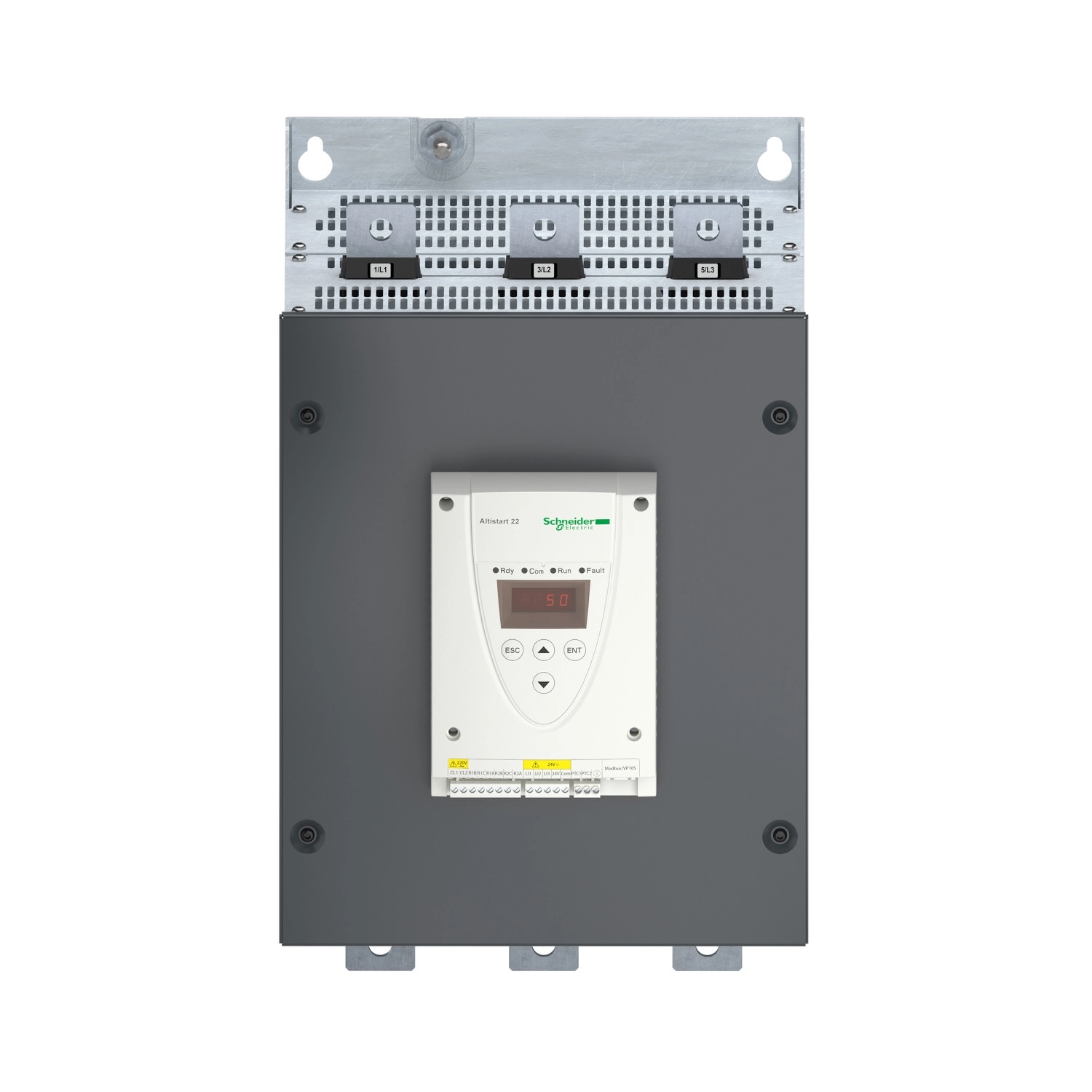

Az Altistart 22 sorozatú ATS22C48Q lágyindító egy professzionális és hatékony megoldás a 132-250 kW teljesítményű aszinkron motorok lágyindításához és lassításához. Ez a robusztus készülék különösen szivattyúk és ventilátorok indításához optimalizált, ahol a fokozatos gyorsítás és lassítás kulcsfontosságú a mechanikus igénybevétel és az áramfogyasztási csúcsok csökkentéséhez.
A Schneider Electric által gyártott ATS22C48Q típusú Altistart 22 lágyindító 230-440 V-os tartományban működő háromfázisú motorokhoz használható. A készülék akár 132 kW-os motorral is használható 230 V-on, illetve 250 kW teljesítményig 400-440 V-on. A gyári beállítású névleges áram 437 A, míg a starter névleges áramterhelhetősége (IcL) 480 A standard alkalmazásoknál. Teljesítménydisszipációja mindössze 218 W, ami jelentősen hozzájárul az energiahatékony üzemeltetéshez. A felhasználási kategória az AC-53A szerinti, a termék IP00 védettséggel rendelkezik, így megfelelő szekrénybe való telepítést igényel.
A lágyindító indítási funkciója nyomatékvezérlésre képes, miközben az áramot a névleges érték 3,5-szeresére korlátozza. Az eszköz számos beépített védőfunkcióval rendelkezik, például fázisvédelem, motor termikus védelme és a starter saját hővédelme. A belső bypass funkció tovább növeli az energiahatékonyságot, hiszen a készülék felfutás után belső átkötéssel minimalizálja a veszteségeket. A megfelelő hűtésről kényszerhűtés gondoskodik, így az eszköz képes akár 40°C-os környezeti hőmérsékletig derating nélkül működni, 40-60°C között pedig 2,2% per °C áramterhelhetőség-csökkentéssel továbbra is üzemképes marad. Az 1000 méter tengerszint feletti telepítés áramterhelhetőség-csökkentést igényel, 2,2%-ot minden további 100 méterenként, 2000 méter magasságig.
Kommunikációs képességei révén az ATS22C48Q könnyen integrálható automatizált rendszerekbe, hiszen Modbus protokollt támogat RS485 multidrop fizikai interfészen keresztül, 4800, 9600 vagy 19200 bps átviteli sebességgel. Két relés kimenete konfigurálható különböző állapotjelzésekre (futás, riasztás, hiba, stb.), és három logikai bemenete van 24 V DC feszültségre. A vezérlőáramkör 230 V AC, és mindössze 20 W fogyasztással működik. A készülék méretei: 455 mm magas, 304 mm széles és 339,7 mm mély, tömege 50 kg. Telepítésénél fontos a megfelelő szellőzés biztosítása és a függőlegestől legfeljebb ±10 fokos eltérés betartása.
Schneider Electric Altistart 22 - ATS22C48Q - lágyindító műszaki adatok
Az ATS22C48Q soft starter a Schneider Electric Altistart 22 termékcsaládjába tartozik.
Főbb jellemzők
Termékvonal: Altistart 22
Termék típusa: Lágyindító
Termék rendeltetése: Aszinkron motorokhoz
Speciális alkalmazás: Szivattyúk és ventilátorok
Komponens neve: ATS22
Hálózati paraméterek
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 230...440 V - 15...10 %
Motorteljestímény:
132 kW 230 V-on
250 kW 400 V-on
250 kW 440 V-on
Gyári áram beállítás: 437 A
Teljesítmény disszipáció: 218 W standard alkalmazásoknál
Használati kategória: AC-53A
Indítás típusa: Nyomatékvezérelt indítás (áram korlátozva 3,5 In-re)
IcL starter névleges áram: 480 A a motor tápvonalába kötve standard alkalmazásoknál
IP védettség: IP00
Kiegészítő információk
Szerelési mód: Hűtőbordával
Elérhető funkció: Belső bypass
Tápfeszültség határértékek: 195...484 V
Tápfrekvencia: 50...60 Hz - 10...10 %
Hálózati frekvencia: 45...66 Hz
Eszköz csatlakoztatása:
A motor tápvonalában
A motor delta kivezetéseihez
Vezérlő áramköri feszültség: 230 V - 15...10 % 50/60 Hz
Vezérlő áramkör fogyasztás: 20 W
Kommunikáció
Kommunikációs port protokoll: Modbus
Csatlakozó típus: 1 RJ45
Kommunikációs adatvonal: Soros
Fizikai interfész: RS485 multidrop
Átviteli sebesség: 4800, 9600 vagy 19200 bps
Védelem
Védelem típusa:
Fázishiba: vonal
Termikus védelem: motor
Termikus védelem: starter
Fizikai jellemzők

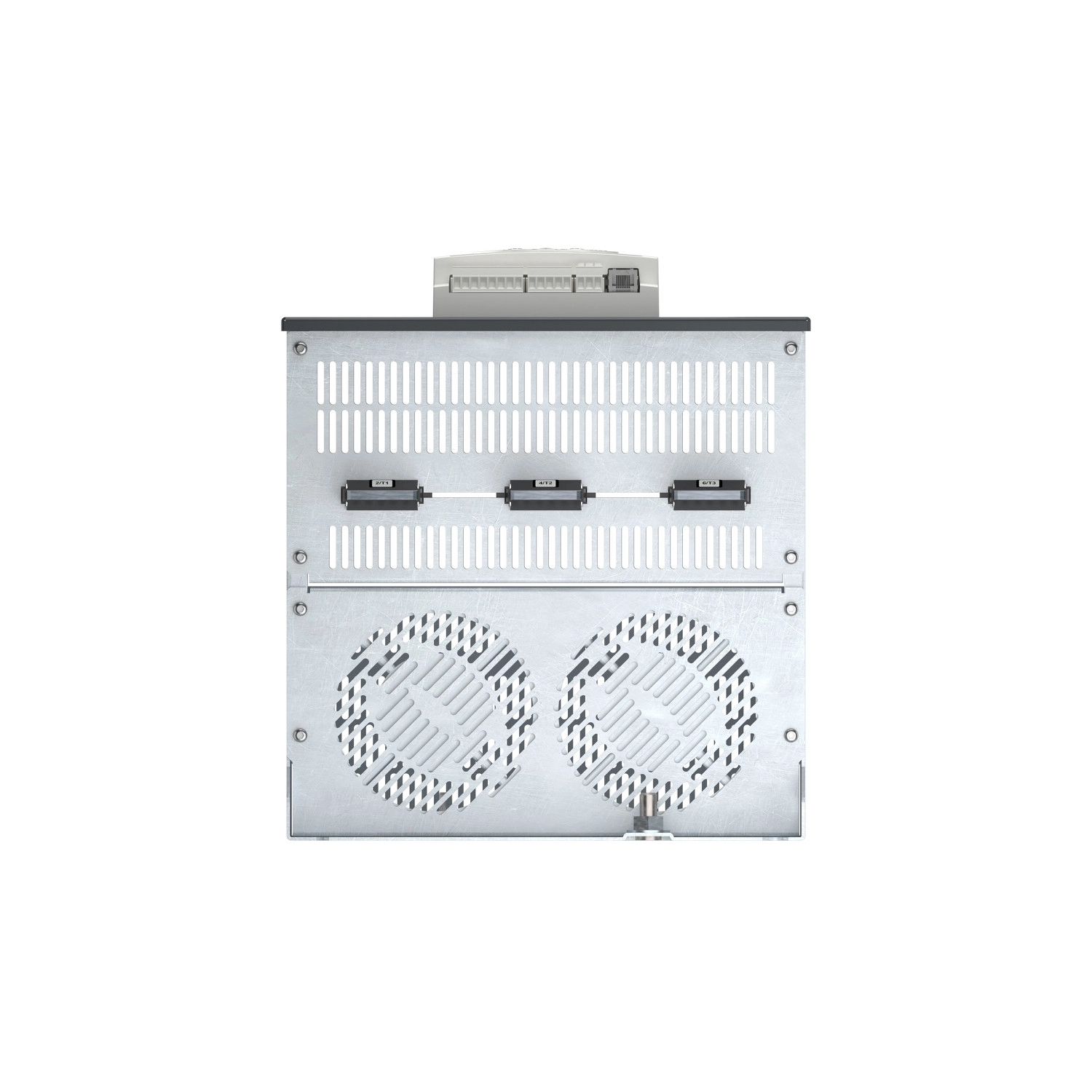

Hűtés típusa: Kényszerhűtés
Működési pozíció: Függőleges +/- 10 fok
Magasság: 455 mm
Szélesség: 304 mm
Mélység: 339,7 mm
Környezeti paraméterek
Relatív páratartalom: 0...95 % kondenzáció vagy csepegő víz nélkül (IEC 60068-2-3 szerint)
Üzemi környezeti hőmérséklet:
-10...40 °C (derating nélkül)
40...60 °C (áramcsökkentéssel 2,2 % per °C)
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemi magasság:
<= 1000 m derating nélkül
> 1000...< 2000 m áramcsökkentéssel 2,2 % minden további 100 m-re
