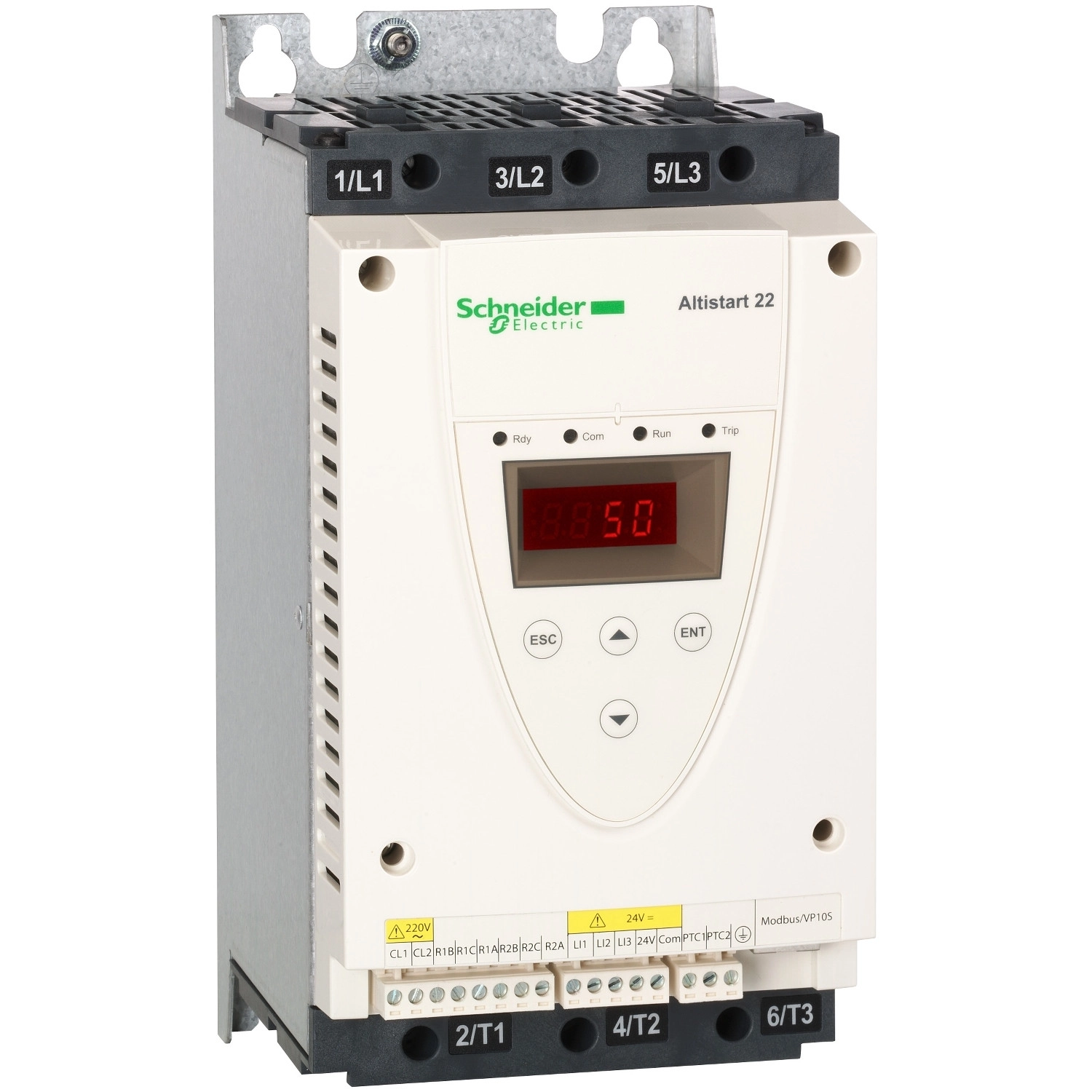

Schneider Electric Altistart 22 - ATS22D17S6U - soft starter - ATS22 - control110V - power 208V(3hp) /230V(5hp) /460V(10hp) /575V(15hp)
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Schneider Electric által gyártott ATS22D17S6U soft starter kiváló megoldást kínál a motor indításakor fellépő áramlökések, valamint a mechanikai igénybevétel csökkentésére. A készülék nyomatékvezérléses indítási móddal rendelkezik, amelynél az áram 3,5-szeres névleges értékre van korlátozva. Ez a funkció különösen hasznos olyan alkalmazásoknál, ahol a nagy indulóáram problémát jelentene a hálózat számára. A berendezés 208-600V-os háromfázisú hálózaton használható, és különböző teljesítményű motorokhoz alkalmazható: 3 LE (208V), 5 LE (230V), 10 LE (460V) vagy 15 LE (575V).
A soft starter integrált belső bypass funkcióval rendelkezik, amely energiamegtakarítást eredményez, mivel a motor felfutása után a tirisztorokat megkerülve, közvetlenül kapcsolja a hálózatot a motorra. A berendezés IP20 védettségi fokozattal rendelkezik, így megfelelő védelmet nyújt véletlen érintés ellen, azonban poros vagy nedves környezetben kiegészítő tokozásra lehet szükség. A gyári alapbeállítása 14A, a starter névleges árama pedig 17A a standard alkalmazásoknál a motor tápvezetékébe kötve.
A készülék vezérlő áramköre 110V-os, frekvenciája 50/60 Hz. A kommunikációs lehetőségek terén az ATS22D17S6U Modbus protokollt használ, RJ45 csatlakozón keresztül, soros vonalon, RS485 multidrop fizikai interfészen, 4800, 9600 vagy 19200 bps sebességgel. Ez a funkció lehetővé teszi a berendezés távoli felügyeletét és vezérlését, ami különösen hasznos ipari környezetben, ahol gyakran szükség van központosított irányításra.
Az ATS22D17S6U számos védelmi funkcióval is rendelkezik, például fáziskimaradás elleni védelem a betáplálási oldalon, illetve termikus védelem mind a motor, mind pedig a starter számára. A berendezés működési hőmérséklet tartománya -10°C és +40°C között van terheléscsökkentés nélkül, 40°C és 60°C között pedig 2,2%-os áramcsökkentéssel °C-onként. A készülék telepítésekor figyelembe kell venni a megfelelő szellőzés biztosítását, a vertikális (±10°) felszerelést, valamint a hőleadó elemektől való távoltartást. Többszörös telepítés esetén a készülékeket sorba kell rendezni, nem egymás fölé, elkerülve a felső eszköz túlmelegedését az alsó által termelt hő miatt.
Schneider Altistart 22 ATS22D17S6U soft starter műszaki adatok
Fő jellemzők
Termékcsalád: Altistart 22
Terméktípus: Soft starter
Felhasználási terület: Aszinkron motorok
Specifikus alkalmazás: Szivattyúk és ventilátorok
Komponens neve: ATS22
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 208...600 V - 15...10 %
Motor teljesítmény: 10 LE 460 V, 15 LE 575 V, 3 LE 208 V, 5 LE 230 V
Gyári áram beállítás: 14 A
Teljesítményveszteség: 39 W standard alkalmazásoknál
Felhasználási kategória: AC-53A
Indítási típus: Nyomatékvezérléses indítás (áram korlátozva 3,5 In értékre)
IcL starter névleges áram: 17 A a motor tápvezetékébe kötve standard alkalmazásoknál
IP védettségi fokozat: IP20
Kiegészítő jellemzők
Szerelési mód: Hűtőbordával
Elérhető funkciók: Belső bypass
Tápfeszültség határértékek: 177...660 V
Tápfrekvencia: 50...60 Hz - 10...10 %
Hálózati frekvencia: 45...66 Hz
Készülék csatlakoztatás: A motor tápvezetékében
Vezérlő áramkör feszültsége: 110 V - 15...10 % 50/60 Hz
Vezérlő áramkör fogyasztása: 20 W
Digitális kimenetek száma: 2
Digitális kimenet típusa: R1 relékimenet 230 V üzemelés, riasztás, kioldás, leállítva, nincs leállítva, indulás, kész C/O
R2 relékimenet 230 V üzemelés, riasztás, kioldás, leállítva, nincs leállítva, indulás, kész C/O
Minimális kapcsolási áram: 100 mA 12 V DC (relékimenetek)
Maximális kapcsolási áram: 5 A 250 V AC rezisztív 1 relékimenet
5 A 30 V DC rezisztív 1 relékimenet
2 A 250 V AC induktív 0.4 20 ms relékimenet
2 A 30 V DC induktív 7 ms relékimenet
Digitális bemenetek száma: 3
Digitális bemenet típusa: (LI1, LI2, LI3) logikai, 5 mA 20 kOhm
Digitális bemenet feszültsége: 110 V <= 121 V
Digitális bemenet logika: Pozitív logika LI1, LI2, LI3 0 állapotban: < 20 V és <= 15 mA 1 állapotban: > 79 V, <= 2 mA
Kimenő áram: 0,4...1 Icl állítható
PTC szonda bemenet: 750 Ohm
Kommunikációs port protokoll: Modbus
Csatlakozó típusa: 1 RJ45
Kommunikációs adatkapcsolat: Soros
Fizikai interfész: RS485 multidrop
Átviteli sebesség: 4800, 9600 vagy 19200 bps
Telepíthető eszközök száma: 31
Védelem típusa: Fáziskimaradás: vonal
Termikus védelem: motor
Termikus védelem: starter
Jelölések: CE
Hűtés típusa: Kényszerített konvekció
Működési helyzet: Függőleges +/- 10 fok
Magasság: 265 mm
Szélesség: 130 mm
Mélység: 169 mm
Termék súlya: 7 kg
Környezeti feltételek
Elektromágneses kompatibilitás: Vezetett és sugárzott kibocsátás szint A az IEC 60947-4-2 szerint
Csillapított rezgéshullámok szint 3 az IEC 61000-4-12 szerint
Elektrosztatikus kisülés szint 3 az IEC 61000-4-2 szerint
Elektromos tranziensekkel szembeni immunitás szint 4 az IEC 61000-4-4 szerint
Sugárzott rádiófrekvenciás zavarással szembeni immunitás szint 3 az IEC 61000-4-3 szerint
Feszültség/áram impulzus szint 3 az IEC 61000-4-5 szerint
Szabványok: IEC 60947-4-2
Termék tanúsítványok: UL, GOST, CCC, CSA, C-Tick
Rezgésállóság: 1 gn (f= 13...200 Hz) az IEC 60068-2-6 szerint
1,5 mm (f= 2...13 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Zajszint: 45 dB
Szennyezettségi fokozat: 2-es szint az IEC 60664-1 szerint
Relatív páratartalom: 0...95 % kondenzáció vagy csepegő víz nélkül az IEC 60068-2-3 szerint
Környezeti működési hőmérséklet: -10...40 °C (terheléscsökkentés nélkül)
40...60 °C (áramcsökkentéssel 2,2 % per °C)
Tárolási hőmérséklet: -25...70 °C
Üzemi magasság: <= 1000 m terheléscsökkentés nélkül
> 1000...< 2000 m áramcsökkentéssel 2,2 % minden további 100 m-re
