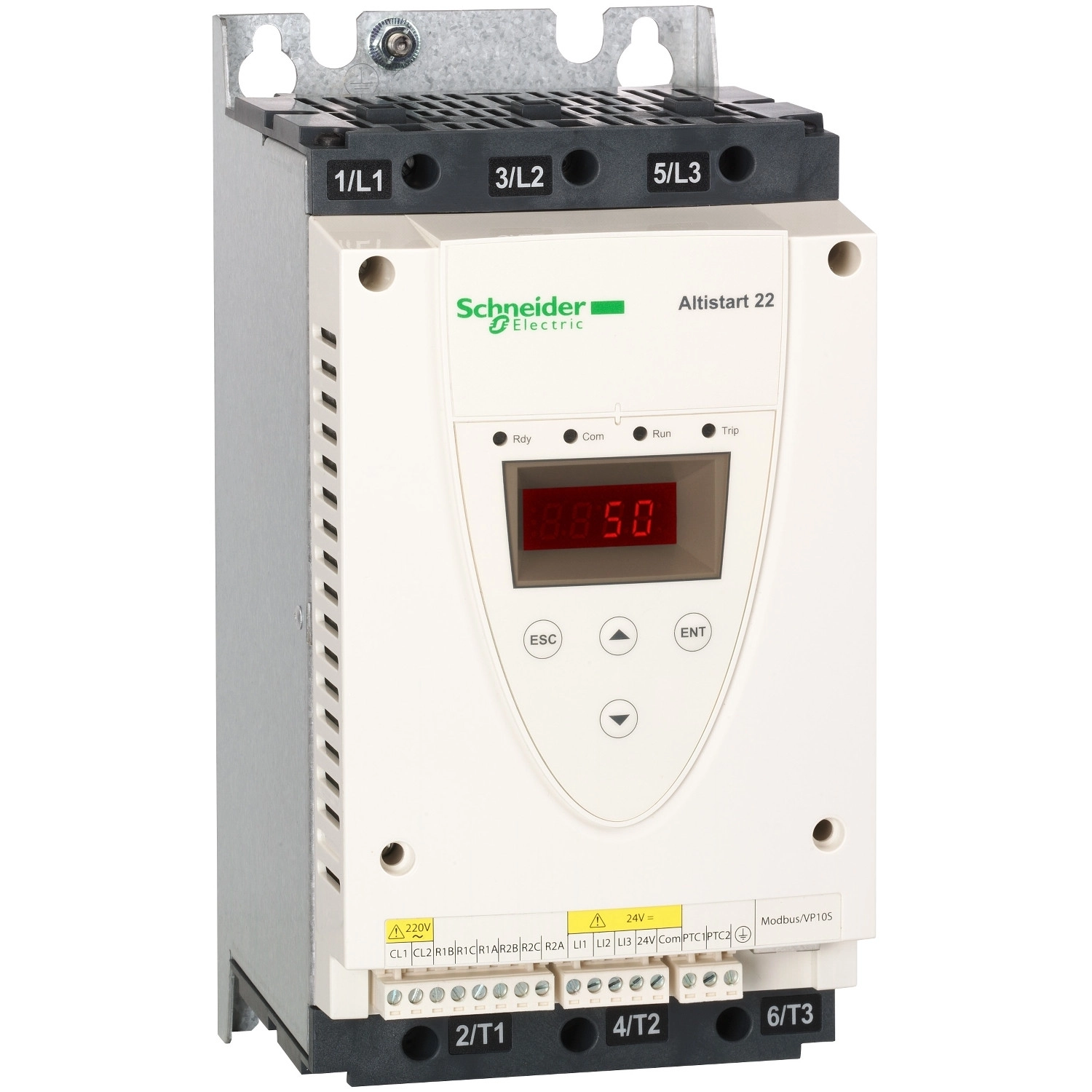

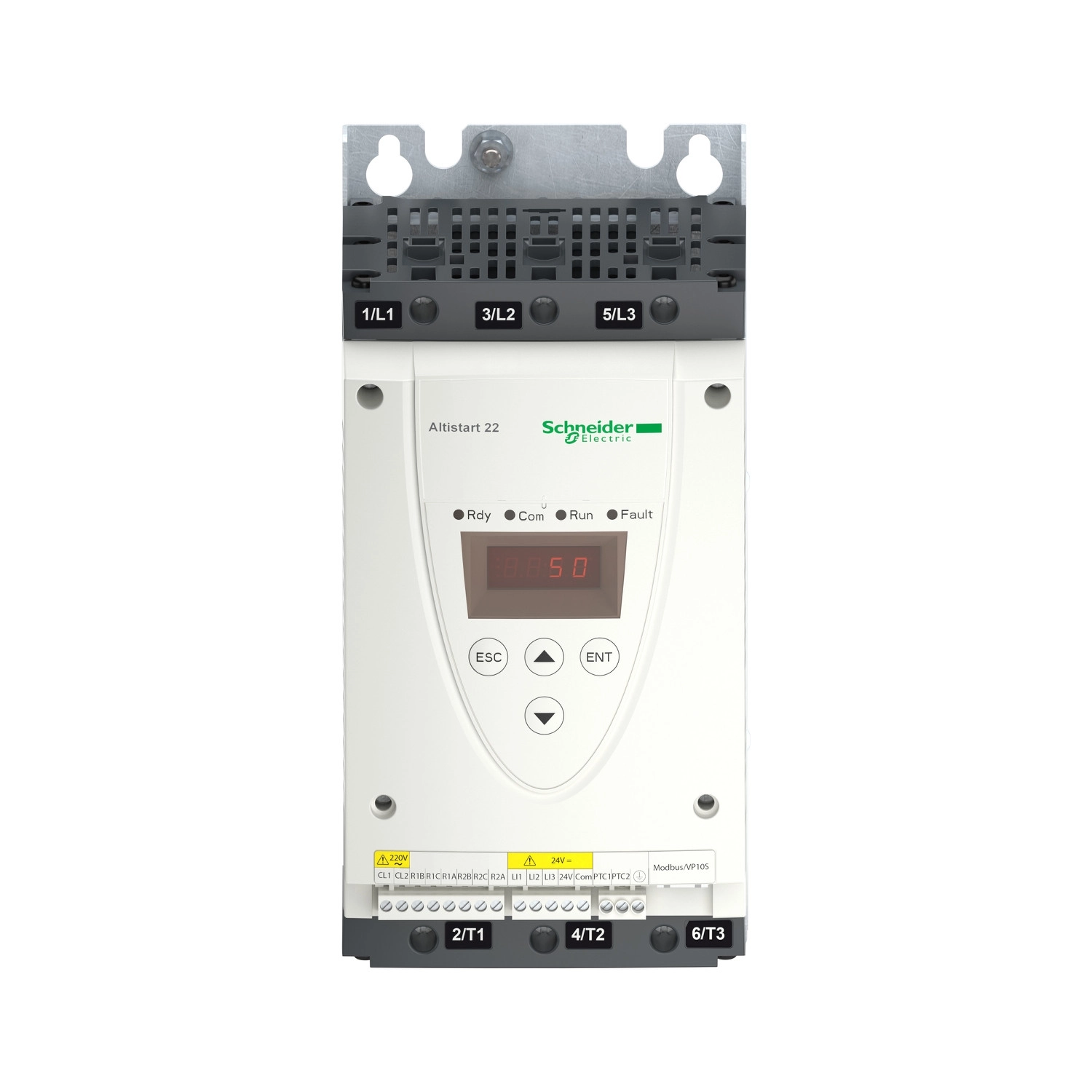

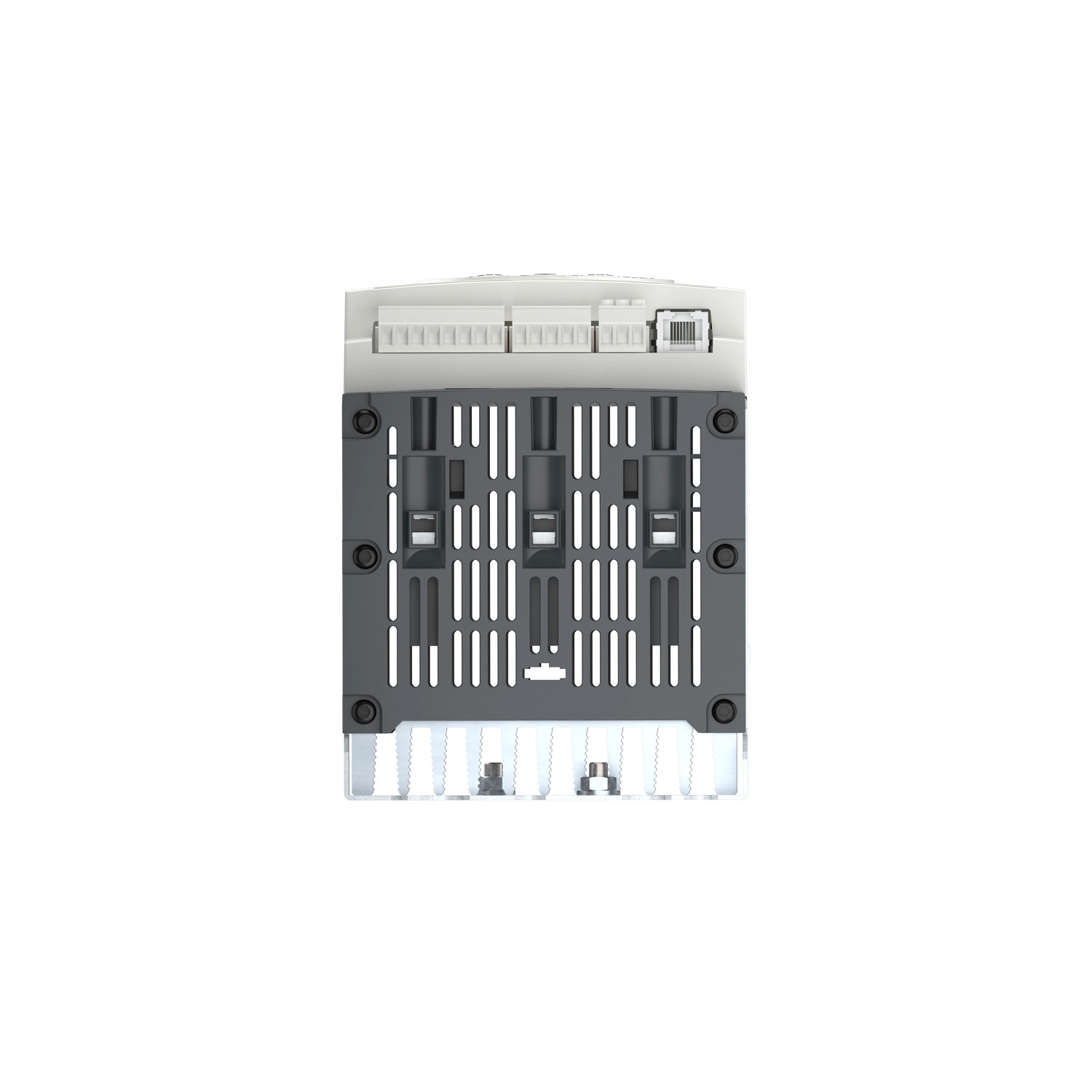

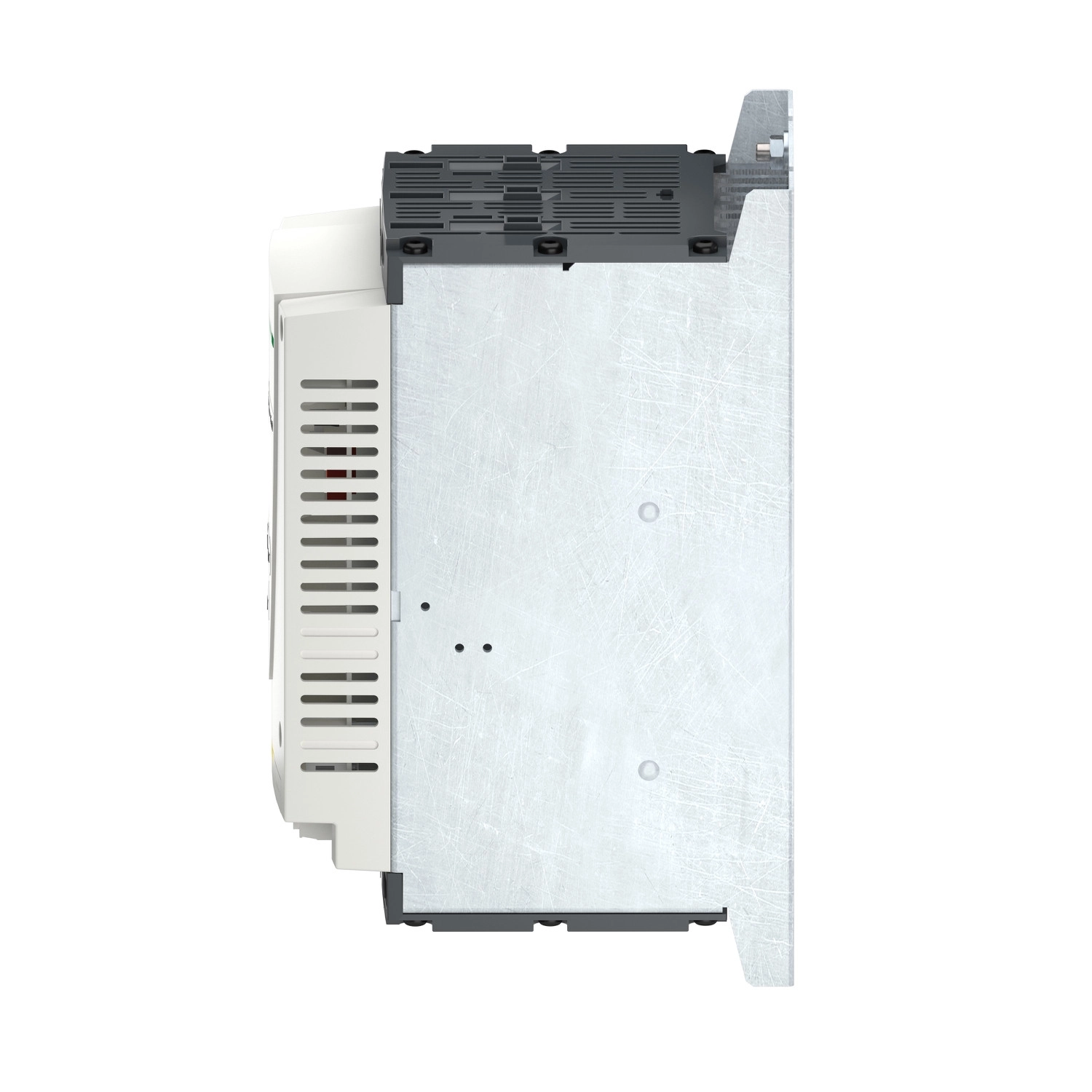

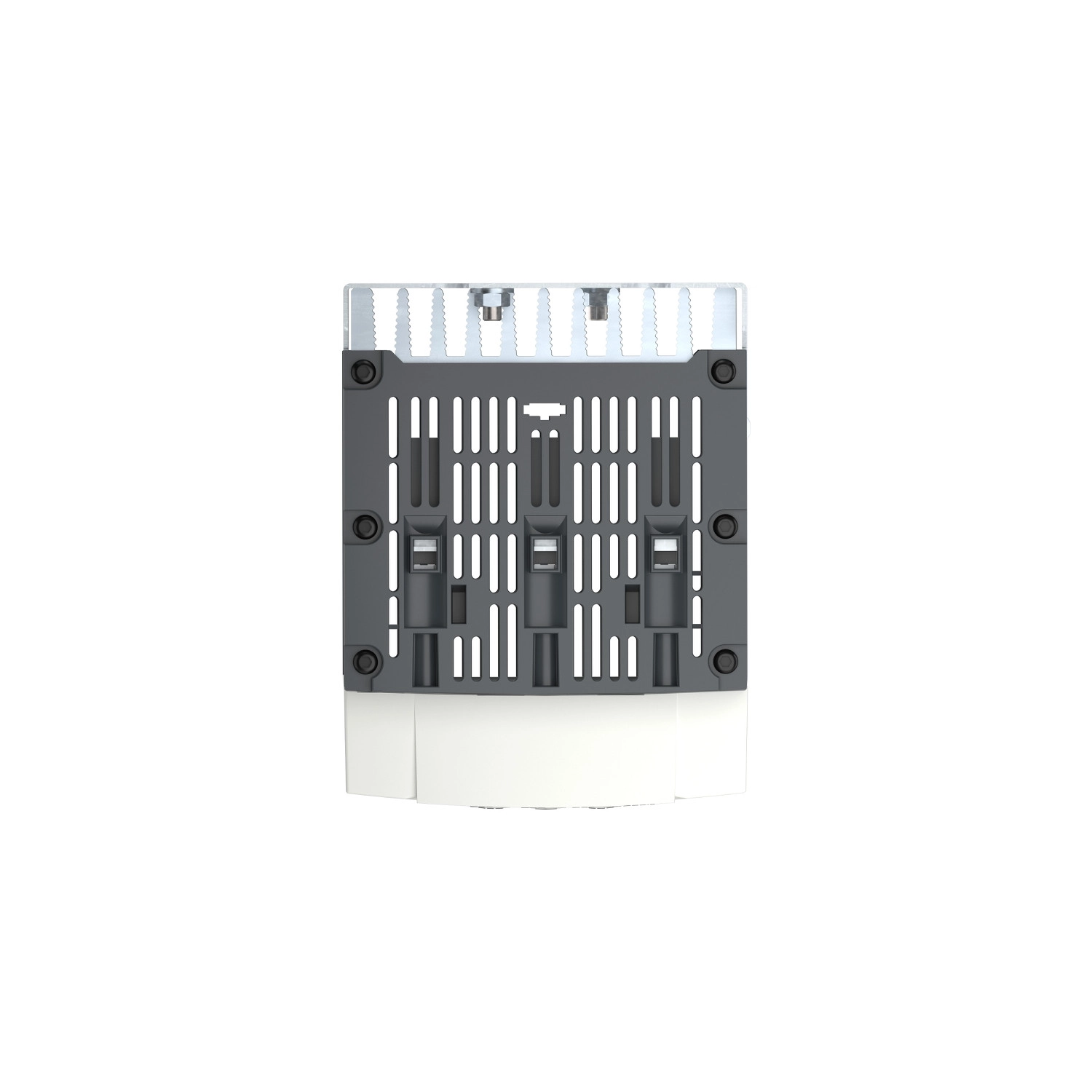

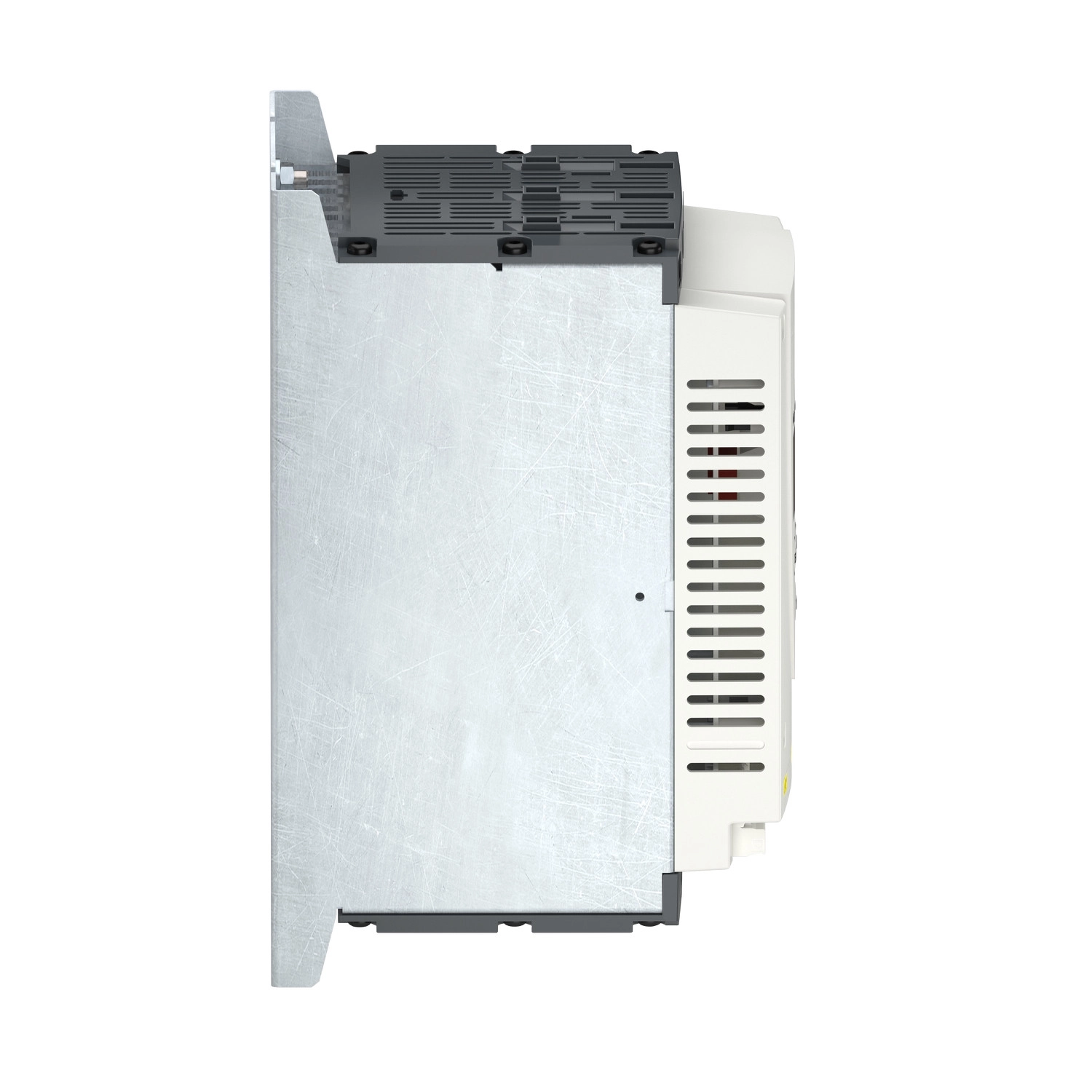

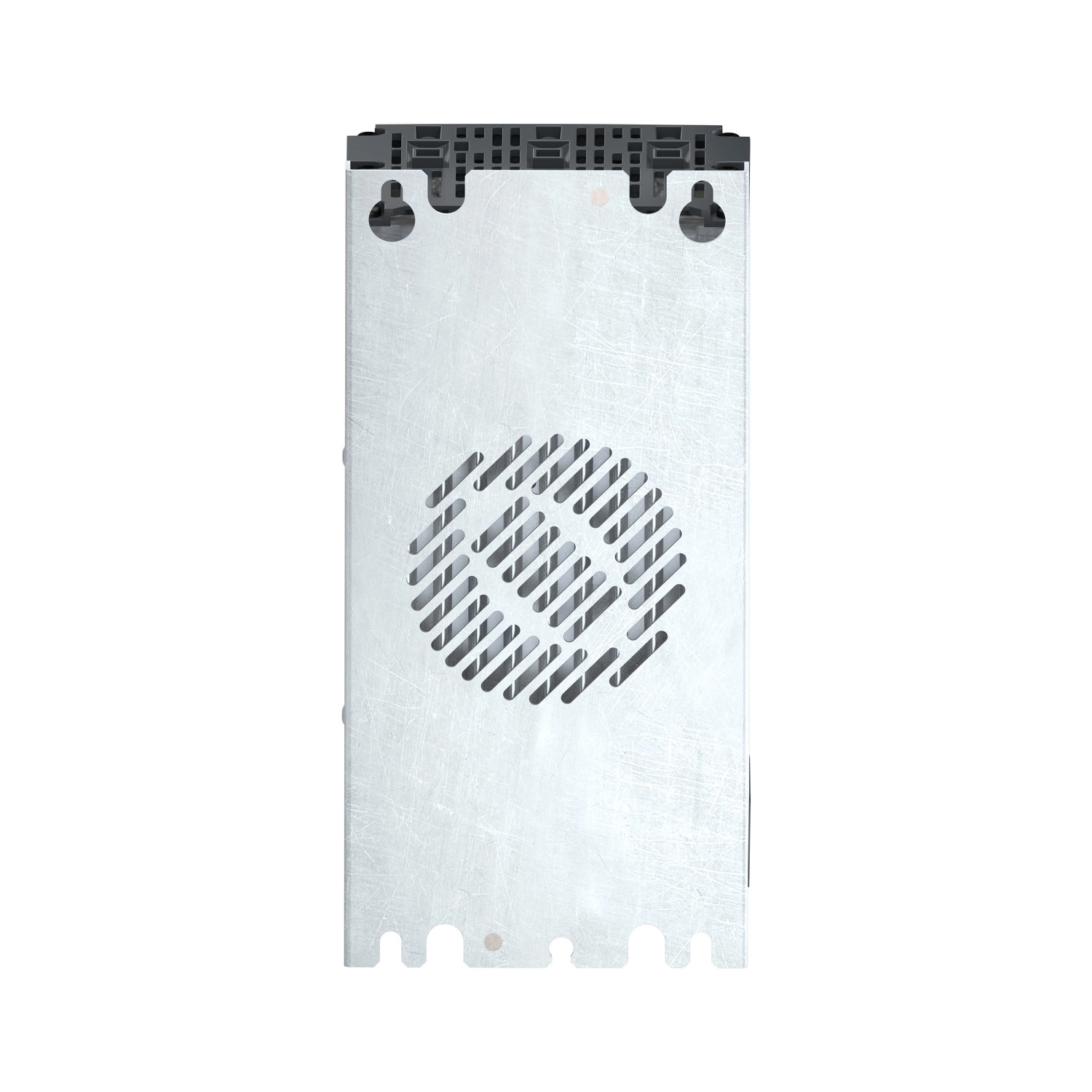

Az Altistart 22 sorozat ATS22D32Q lágyindító egy professzionális soft starter aszinkron motorokhoz, amely kifejezetten szivattyúk és ventilátorok fokozatos, kíméletes indítására és leállítására lett kifejlesztve. Ez a Schneider Electric által gyártott modell különleges nyomatékvezérléssel működik, ami jelentősen csökkenti a mechanikai igénybevételt és a villamos hálózat terhelését indítási és leállítási fázisokban.
A készülék háromfázisú, 230-440V tartományban működik, és 7,5 kW (230V-on) vagy 15 kW (400-440V-on) teljesítményű motorokhoz ideális. Az ATS22D32Q modell belső áthidalóval (bypass) rendelkezik, ami csökkenti a hőveszteséget és növeli az energiahatékonyságot üzem közben. Az eszköz IP20 védettséggel rendelkezik, és hűtőbordával van felszerelve a hatékony hőelvezetés érdekében. A kényszerkonvekciós hűtés biztosítja a stabil működést akár 40°C környezeti hőmérsékletig (derating nélkül), 40-60°C között pedig a terhelhetőség 2,2%-kal csökken fokonként.
Vezérlési szempontból az ATS22D32Q 230V-os vezérlőáramkörrel és három 24V-os logikai bemenettel rendelkezik. Kommunikációs képességei kiemelkedőek: Modbus protokollt használ RS485 multidrop interfészen keresztül, 4800, 9600 vagy 19200 bps átviteli sebességgel. Az eszköz két relés kimenettel van felszerelve, amelyek konfigurálhatók különböző funkciókra, mint például futásjelzés, riasztás, hiba, leállítás vagy indításra kész állapot jelzése. A motorvédelem sokoldalú: fáziskiesés, motor túlmelegedés és a lágyindító termikus védelme is biztosított.
Telepítési szempontból az ATS22D32Q kompakt méretekkel rendelkezik (265 mm magas, 130 mm széles, 169 mm mély), és szigorú feltételek mellett is megbízhatóan működik. Telepíthető a motor tápellátásának vonalába vagy a motor delta csatlakozóihoz. Az eszköz számos nemzetközi szabványnak megfelel, többek között az IEC 60947-4-2-nek, és több tanúsítvánnyal rendelkezik (GOST, C-Tick, UL, CCC, CSA). A termék különösen ajánlott olyan alkalmazásokban, ahol a lágy indítás és leállás kritikus fontosságú a mechanikai alkatrészek élettartama és a villamoshálózat stabilitása szempontjából.
Schneider Electric Altistart 22 - ATS22D32Q - lágyindító műszaki adatok
Főbb jellemzők
Termékcsalád: Altistart 22
Termék típusa: Lágyindító
Rendeltetés: Aszinkron motorok
Speciális alkalmazás: Szivattyúk és ventilátorok
Komponens neve: ATS22
Hálózat fázisainak száma: 3 fázis
Névleges tápfeszültség: 230...440 V - 15...10 %
Motoros teljesítmény: 15 kW 400 V-on, 15 kW 440 V-on, 7.5 kW 230 V-on
Gyári árambeállítás: 28.5 A
Teljesítmény-disszipáció: 44 W standard alkalmazások esetén
Felhasználási kategória: AC-53A
Indítás típusa: Nyomatékvezérléses indítás (áram 3.5 In-re korlátozva)
IcL indító besorolás: 32 A motor tápvezetékében standard alkalmazásokhoz
IP védettségi fokozat: IP20
Kiegészítő funkciók
Szerelési mód: Hűtőbordával
Elérhető funkciók: Belső bypass
Tápfeszültség határértékei: 195…484 V
Tápfrekvencia: 50...60 Hz - 10...10 %
Hálózati frekvencia: 45...66 Hz
Készülék csatlakoztatása: A motor tápellátásában vagy a motor delta csatlakozójához
Vezérlő áramkör feszültsége: 230 V - 15...10 % 50/60 Hz
Vezérlő áramkör fogyasztása: 20 W
Bemenetek és kimenetek
Diszkrét kimenetek száma: 2
Diszkrét kimenet típusa: R1 relékimenet 230 V (üzem, riasztás, hiba, leállítva, nem leállítva, indítás, készenlét) váltóérintkezős
R2 relékimenet 230 V (üzem, riasztás, hiba, leállítva, nem leállítva, indítás, készenlét) váltóérintkezős
Minimális kapcsolási áram: 100 mA 12 V DC (relékimenetek)
Maximális kapcsolási áram: 5 A 250 V AC rezisztív 1 relékimenet, 5 A 30 V DC rezisztív 1 relékimenet
Diszkrét bemenetek száma: 3
Diszkrét bemenet típusa: (LI1, LI2, LI3) logikai, 5 mA 4.3 kOhm
Diszkrét bemenet feszültsége: 24 V <= 30 V
Diszkrét bemenet logikája: Pozitív logika LI1, LI2, LI3, 0 állapotban: < 5 V és <= 2 mA, 1 állapotban: > 11 V, >= 5 mA
Kimeneti áram: 0.4...1 Icl állítható
Kommunikáció
PTC szonda bemenet: 750 Ohm
Kommunikációs port protokoll: Modbus
Csatlakozó típusa: 1 RJ45
Kommunikációs adatkapcsolat: Soros
Fizikai interfész: RS485 multidrop
Átviteli sebesség: 4800, 9600 vagy 19200 bps
Telepített eszköz: 31
Védelem
Védelem típusa: Fáziskiesés: vezeték, Túlmelegedés elleni védelem: motor, Túlmelegedés elleni védelem: indító
Jelölés: CE
Fizikai paraméterek
Hűtés típusa: Kényszerkonvekció
Üzemeltetési pozíció: Függőleges +/- 10 fok
Magasság: 265 mm
Szélesség: 130 mm
Mélység: 169 mm
Motor teljesítménytartomány AC-3: 7...11 kW 200...240 V 3 fázis, 15...25 kW 380...440 V 3 fázis
Környezeti feltételek
Relatív páratartalom: 0...95 % kondenzáció vagy csepegő víz nélkül, IEC 60068-2-3 szerint
Környezeti hőmérséklet üzemeltetés során: -10...40 °C (derating nélkül), 40...60 °C (2.2 % áramcsökkentés °C-onként)
Környezeti hőmérséklet tárolás esetén: -25...70 °C
Üzemeltetési magasság: <= 1000 m derating nélkül, > 1000...< 2000 m 2.2 % áramcsökkentéssel minden további 100 m-enként
