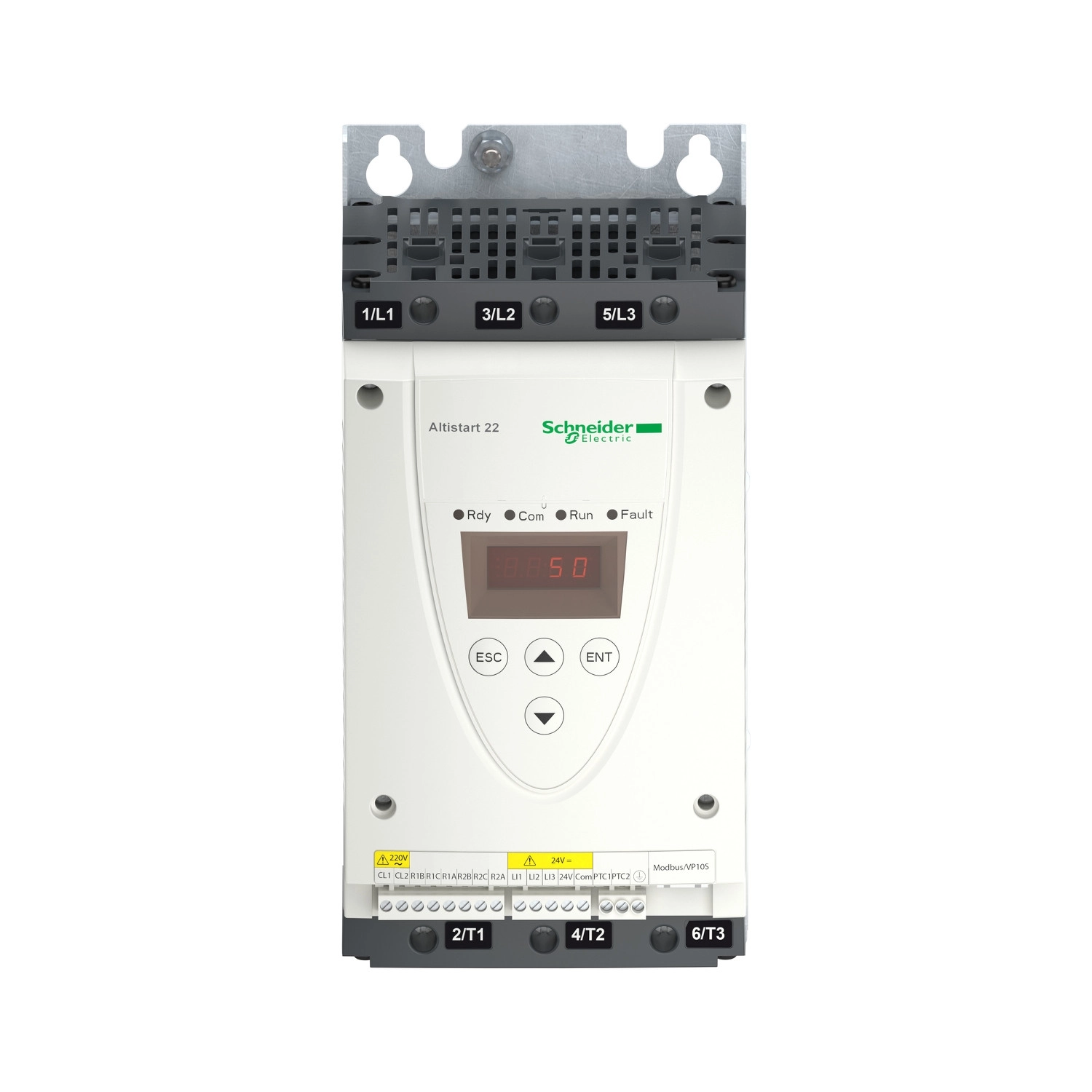

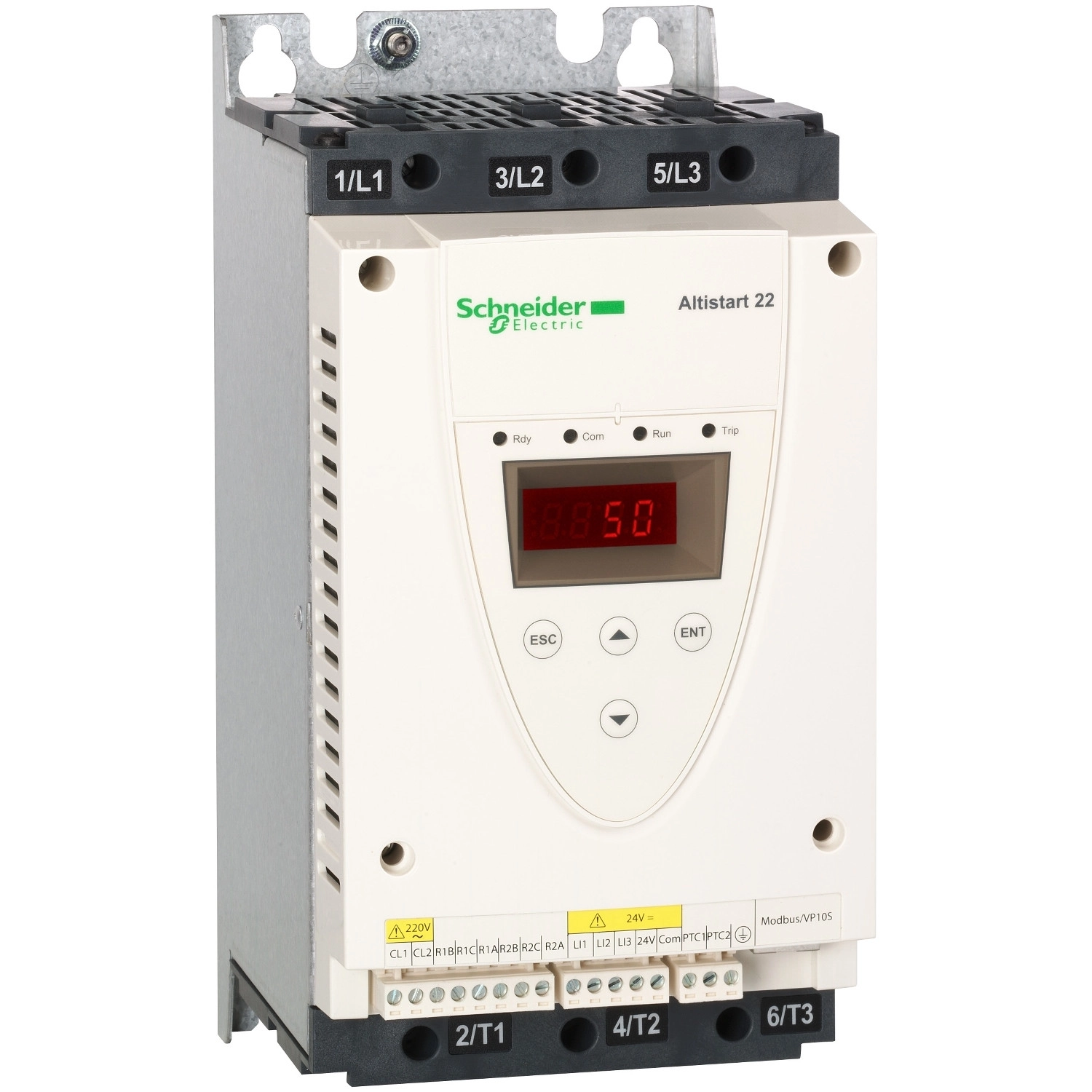

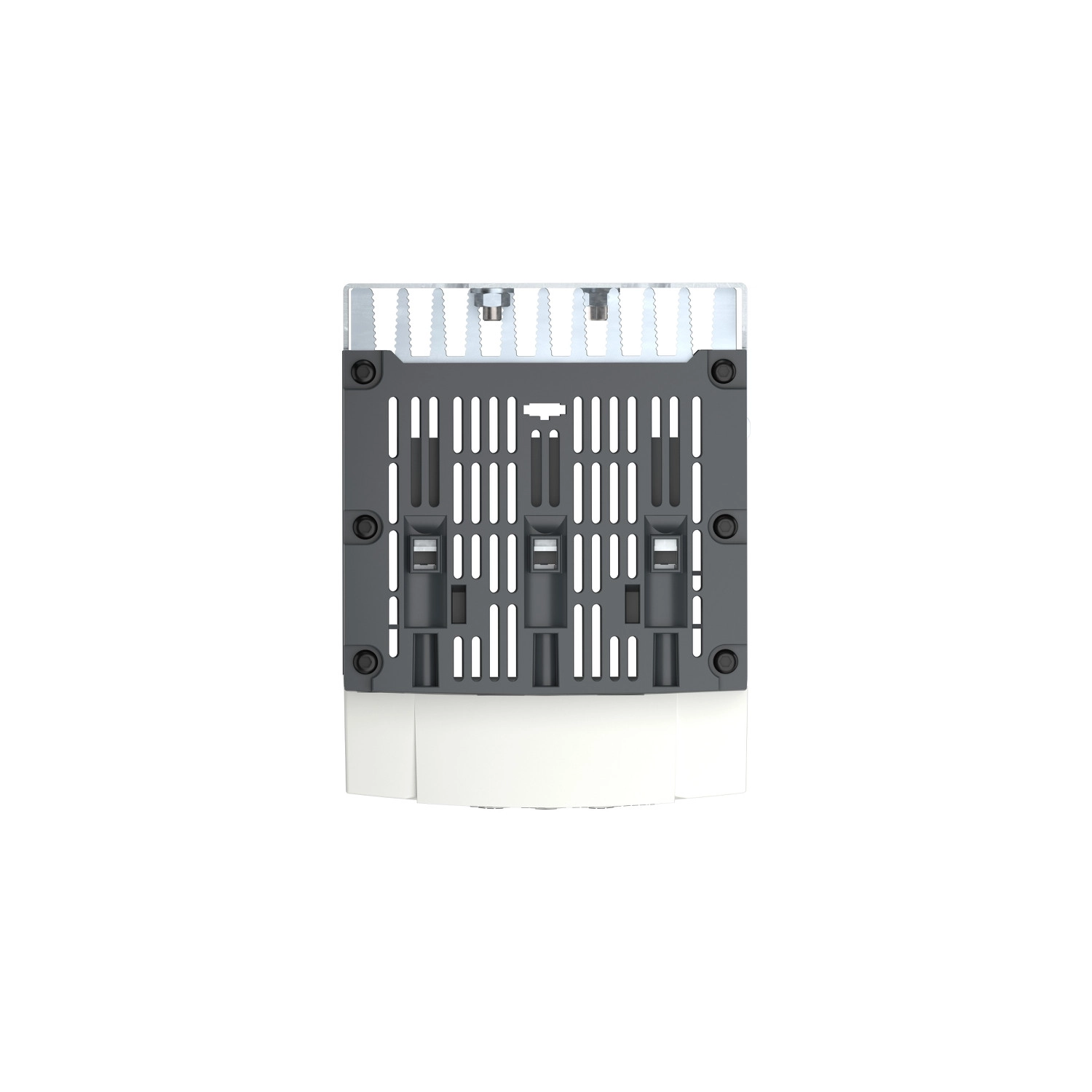

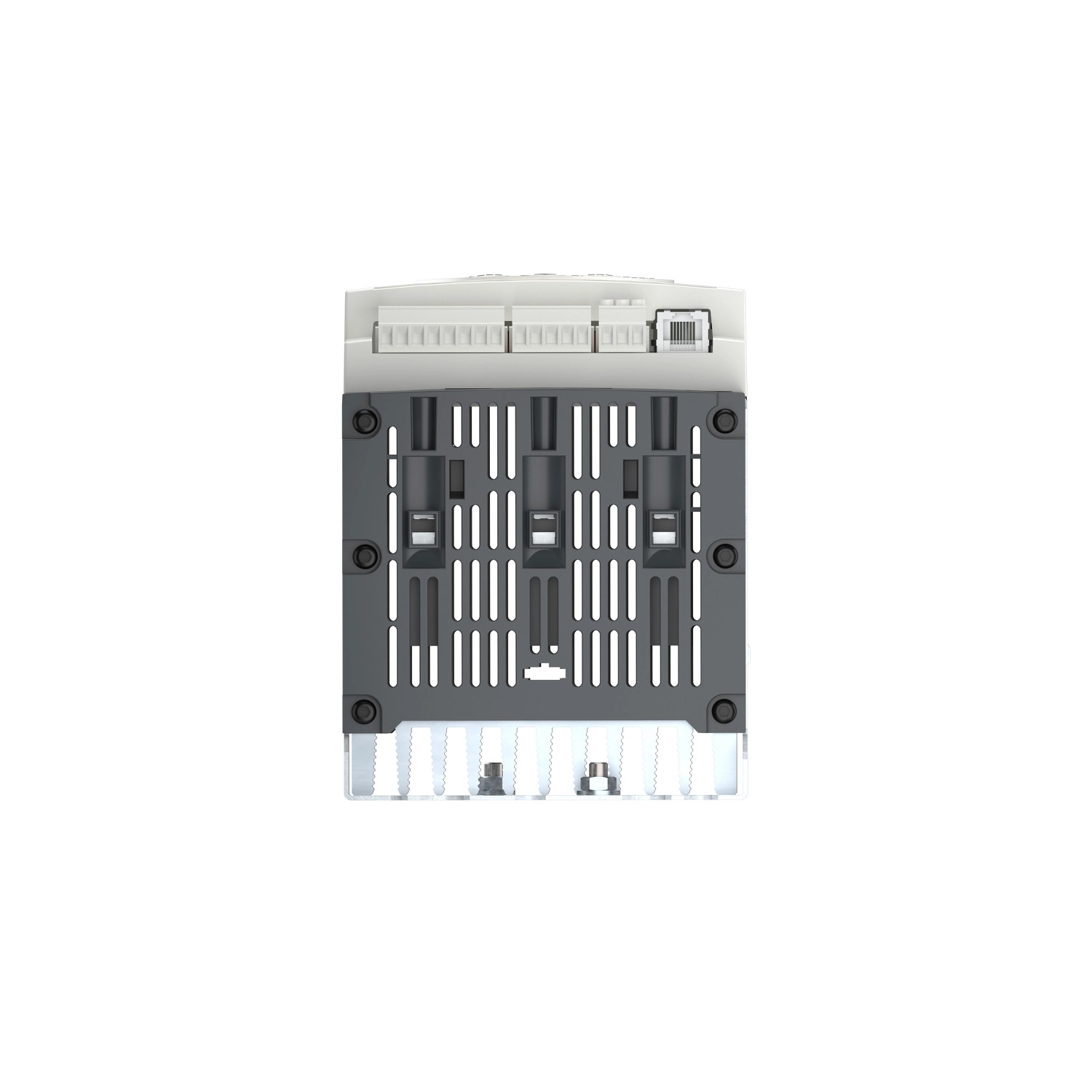

Az Altistart 22 (ATS22D47Q) lágyindító a Schneider Electric kiváló minőségű motorvezérlési megoldása, amely kifejezetten aszinkron motorokhoz terveztek 230-440V tartományban. Ez a modell ideális 11-22 kW teljesítményű motorok lágyindítására és -leállítására, különösen olyan alkalmazásokban, mint szivattyúk és ventilátorok, ahol a fokozatos indítás és leállás előnyt jelent a mechanikai alkatrészek élettartamának meghosszabbításában és az elektromos hálózat terhelésének csökkentésében.
Az ATS22D47Q modell kiemelkedő jellemzője a nyomatékvezérlés, amely a motor indítása során a maximális áramfelvételt 3,5-szeresére korlátozza a névleges értéknek. Ez a funkció megakadályozza a túlzott áramlökéseket, és stabil indítási karakterisztikát biztosít. A 47A névleges áramú készülék 11 kW teljesítményű motort képes vezérelni 230V-on, valamint 22 kW-os motorokat 400-440V-os hálózatokon. A beépített bypass funkció tovább növeli a rendszer hatékonyságát, mivel csökkenti a hőveszteséget a normál üzemelés során, ami mindössze 48W értékre korlátozódik.
A Schneider Electric Altistart 22 sorozat komoly védelmi funkciókkal rendelkezik mind a motor, mind a lágyindító számára: fázisveszteség-védelem, valamint termikus védelem a motornak és a készüléknek egyaránt. A védelem hatékonysága szabványos alkalmazásokban Class 10, súlyosabb indítási feltételek mellett Class 20 és Class 30 védelmi karakterisztikák közül választhatunk. A hideg és meleg állapotbeli védelmi görbék is előre beállítottak, amelyek alapján például a készülék hideg állapotban standard alkalmazásnál 3,5-szeres túláram esetén 32 másodperc után aktiválja a védelmet.
Az eszköz kommunikációs lehetőségei is kiterjedtek: a Modbus protokoll támogatása lehetővé teszi a hálózati rendszerekbe való integrálást, ami különösen hasznos ipari automatizálás és távfelügyelet esetén. A kommunikációs port RS485 multidrop fizikai interfésszel rendelkezik, és akár 31 eszköz is csatlakoztatható a rendszerhez. A kommunikációs sebesség beállítható 4800, 9600 vagy 19200 bps értékre.

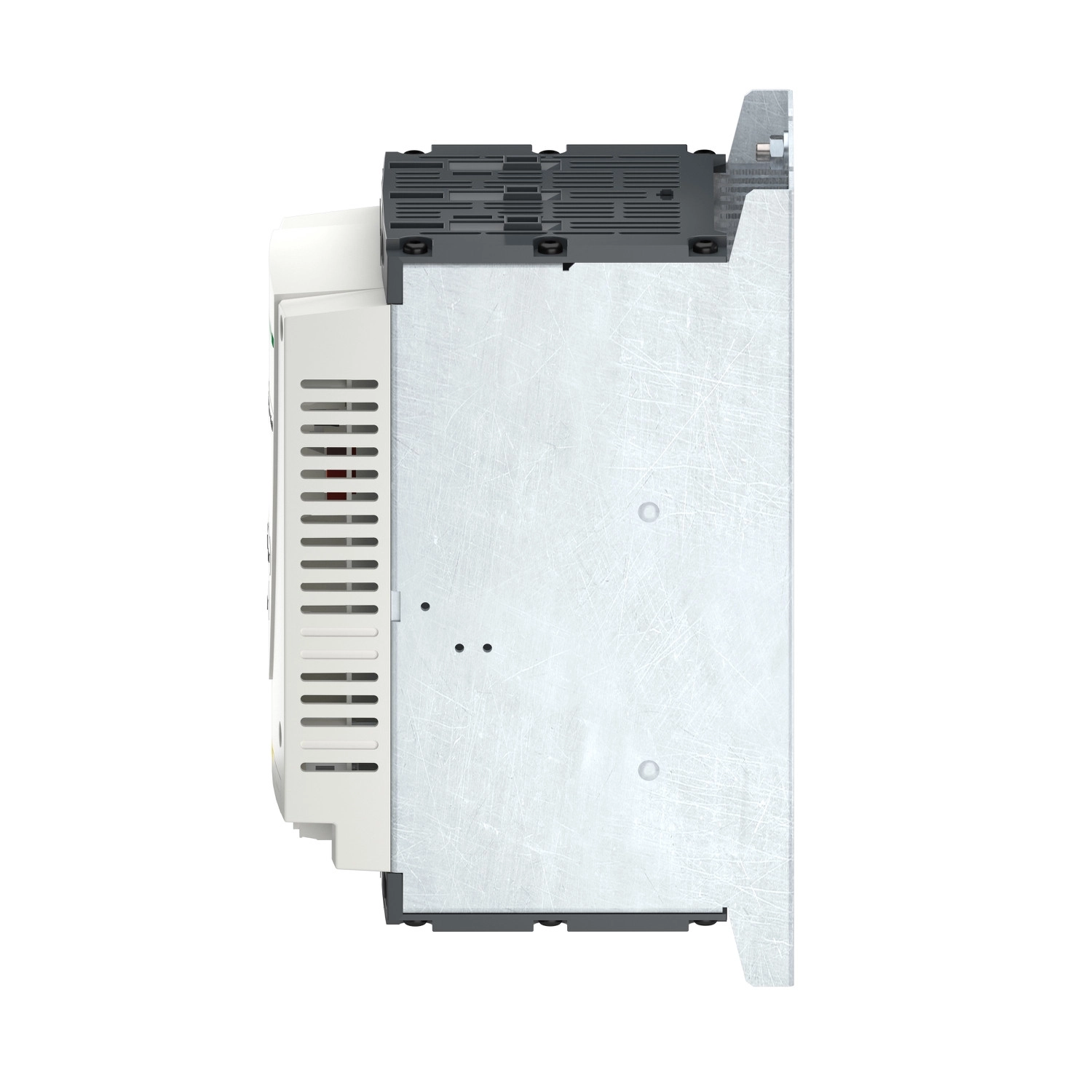

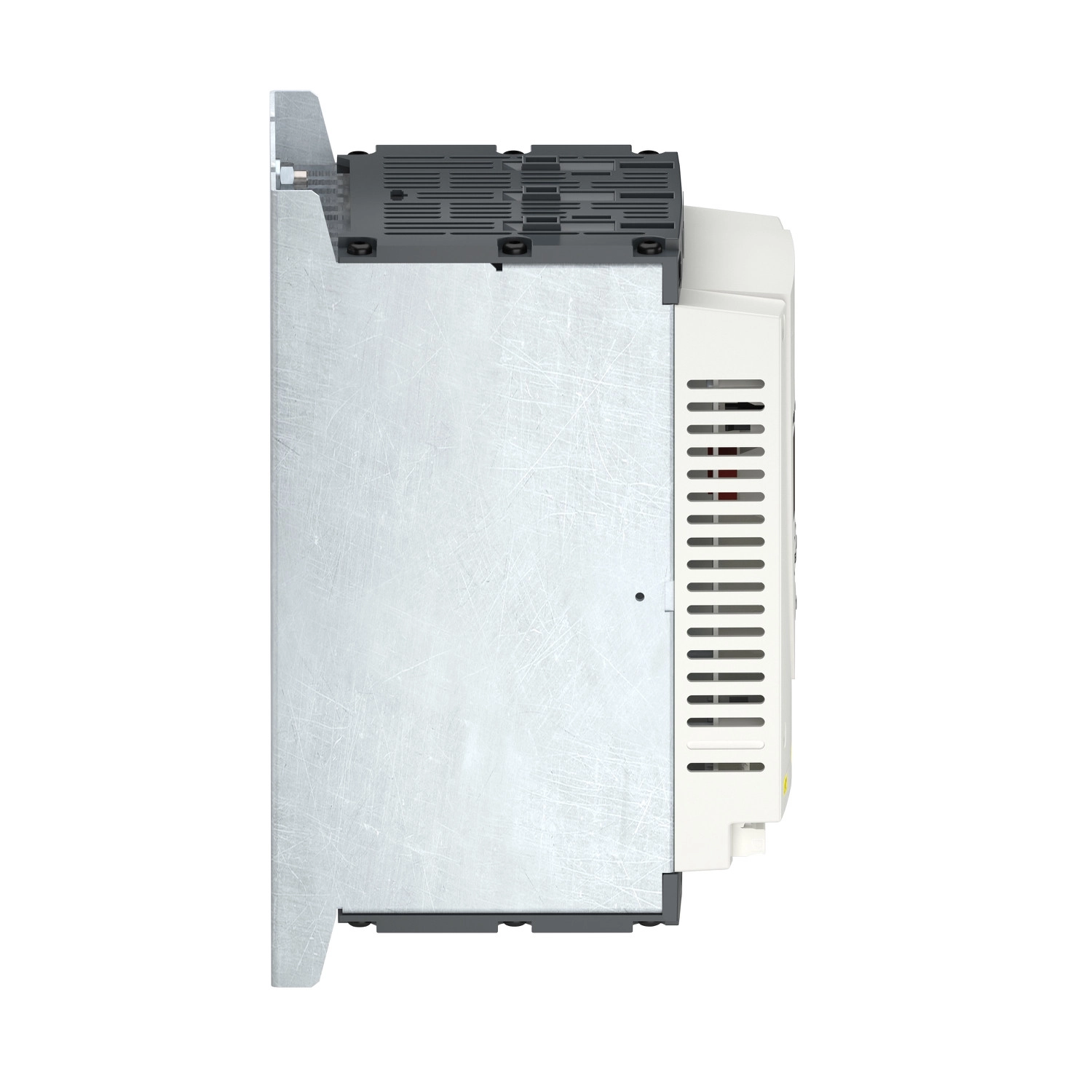

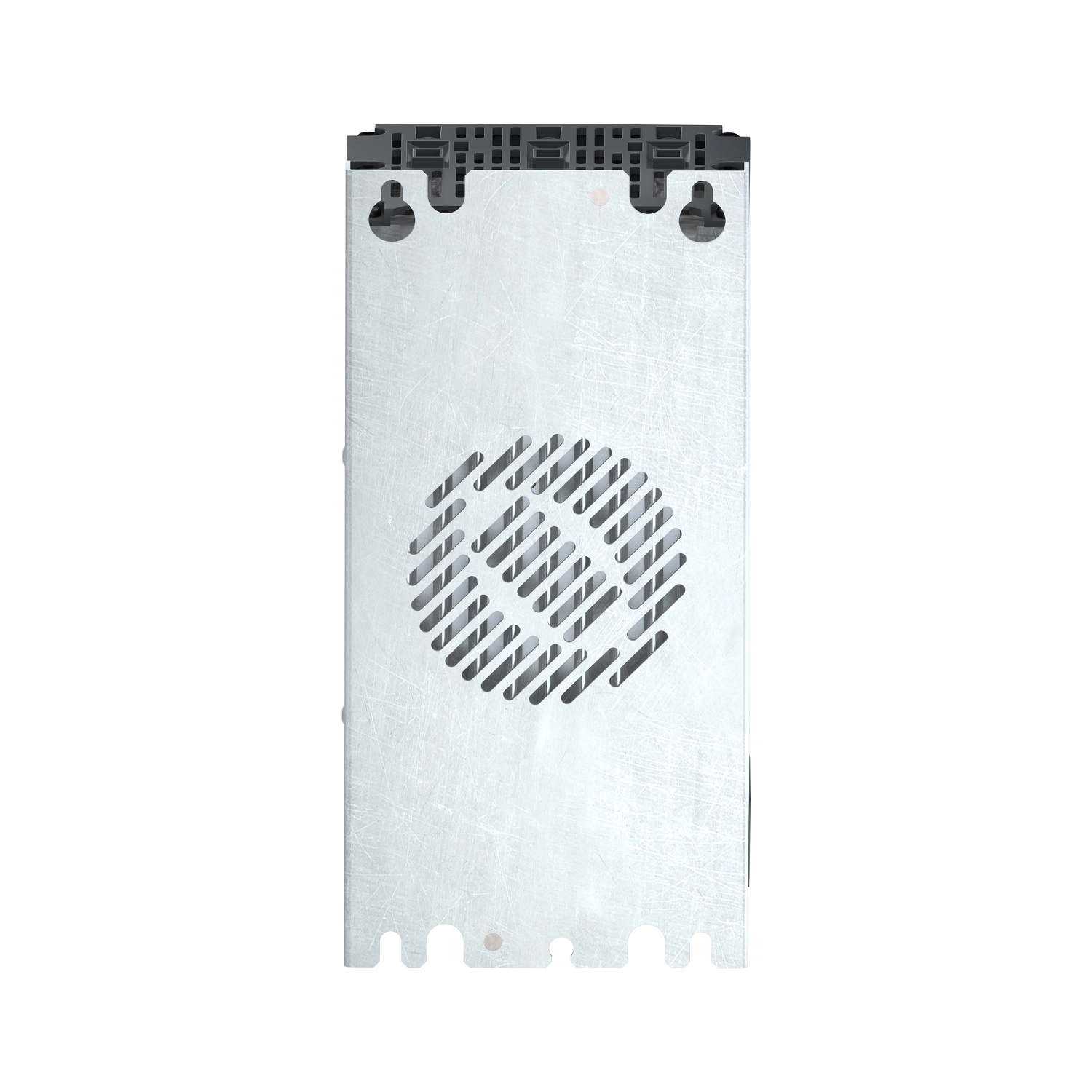

Az Altistart 22 lágyindító mechanikai szempontból is jól átgondolt: IP20 védettséggel rendelkezik, hűtőbordával szerelt, és kényszerített légáramlással rendelkezik az optimális hűtés érdekében. A készülék vertikálisan szerelhető ±10 fokos tűréshatárral, méretei pedig kompakt kialakítást tesznek lehetővé: 265 mm magasság, 130 mm szélesség és 169 mm mélység, 7 kg nettó tömeg mellett. Fontos telepítési szempont, hogy megfelelő szellőzést kell biztosítani, és más eszközöktől, különösen hőforrást jelentő berendezésektől távol kell elhelyezni.
Schneider Electric Altistart 22 - ATS22D47Q - lágyindító, 47A, 3f, 230…440VAC, 230VAC vezérlőfeszültség, Modbus RTU műszaki adatok
Fő jellemzők
Termékcsalád: Altistart 22
Termék típusa: Lágyindító
Felhasználási terület: Aszinkron motorok
Specifikus alkalmazás: Szivattyúk és ventilátorok
Komponens neve: ATS22
Hálózat fázisszáma: 3 fázis
Névleges tápfeszültség: 230...440 V - 15...10 %
Motorteljesítmény kW: 11 kW 230 V, 22 kW 400 V, 22 kW 440 V
Gyári árambeállítás: 42 A
Teljesítményveszteség: 48 W standard alkalmazásoknál
Felhasználási kategória: AC-53A
Indítás típusa: Nyomatékvezérelt indítás (áramkorlát 3,5 In)
IcL indító névleges áram: 47 A motor tápvezetékbe kötéshez standard alkalmazásoknál
IP védettségi fokozat: IP20
Kiegészítő adatok
Szerelési mód: Hűtőbordával
Elérhető funkció: Belső bypass
Tápfeszültség határértékek: 195…484 V
Tápfrekvencia: 50...60 Hz - 10...10 %
Hálózati frekvencia: 45...66 Hz
Eszköz csatlakoztatás: A motor delta kapcsaihoz vagy a motor tápvezetékbe
Vezérlő áramkör feszültsége: 230 V - 15...10 % 50/60 Hz
Vezérlő áramkör fogyasztása: 20 W
Diszkrét kimenetek száma: 2
Diszkrét kimenetek típusa: R1, R2 relé kimenetek 230V (futás, riasztás, leállás, nem leállás, indítás, kész állapotok jelzésére)
Minimális kapcsolási áram: 100 mA 12 V DC (relé kimenetek)
Maximális kapcsolási áram: 5 A 250 V AC rezisztív terhelésnél, 2 A 250 V AC induktív terhelésnél
Diszkrét bemenetek száma: 3
Diszkrét bemenet típusa: (LI1, LI2, LI3) logikai, 5 mA 4.3 kOhm
Diszkrét bemenet feszültsége: 24 V <= 30 V
Diszkrét bemenet logika: Pozitív logika
Kimeneti áram: 0,4...1 Icl állítható
Kommunikáció
Kommunikációs port protokoll: Modbus
Csatlakozó típusa: 1 RJ45
Kommunikációs adatkapcsolat: Soros
Fizikai interfész: RS485 multidrop
Átviteli sebesség: 4800, 9600 vagy 19200 bps
Telepíthető eszközök száma: 31
Védelem
Védelmi típus: Fázisveszteség: hálózat, Termikus védelem: motor, Termikus védelem: lágyindító
Jelölés: CE
Hűtés típusa: Kényszerített konvekció
Üzemi pozíció: Függőleges +/- 10 fok
Mechanikai adatok
Magasság: 265 mm
Szélesség: 130 mm
Mélység: 169 mm
Motorteljesítmény tartomány AC-3: 7…11 kW 200…240 V 3 fázis, 15…25 kW 380…440 V 3 fázis
Környezeti jellemzők
Relatív páratartalom: 0…95 % kondenzáció vagy csepegő víz nélkül
Környezeti hőmérséklet üzemeltetéskor: -10…40 °C (korlátozás nélkül), 40…60 °C (áramkorlátozással 2,2 % per °C)
Környezeti hőmérséklet tároláskor: -25…70 °C
Üzemeltetési magasság: <= 1000 m korlátozás nélkül, > 1000...< 2000 m áramkorlátozással 2,2 % per további 100 m
