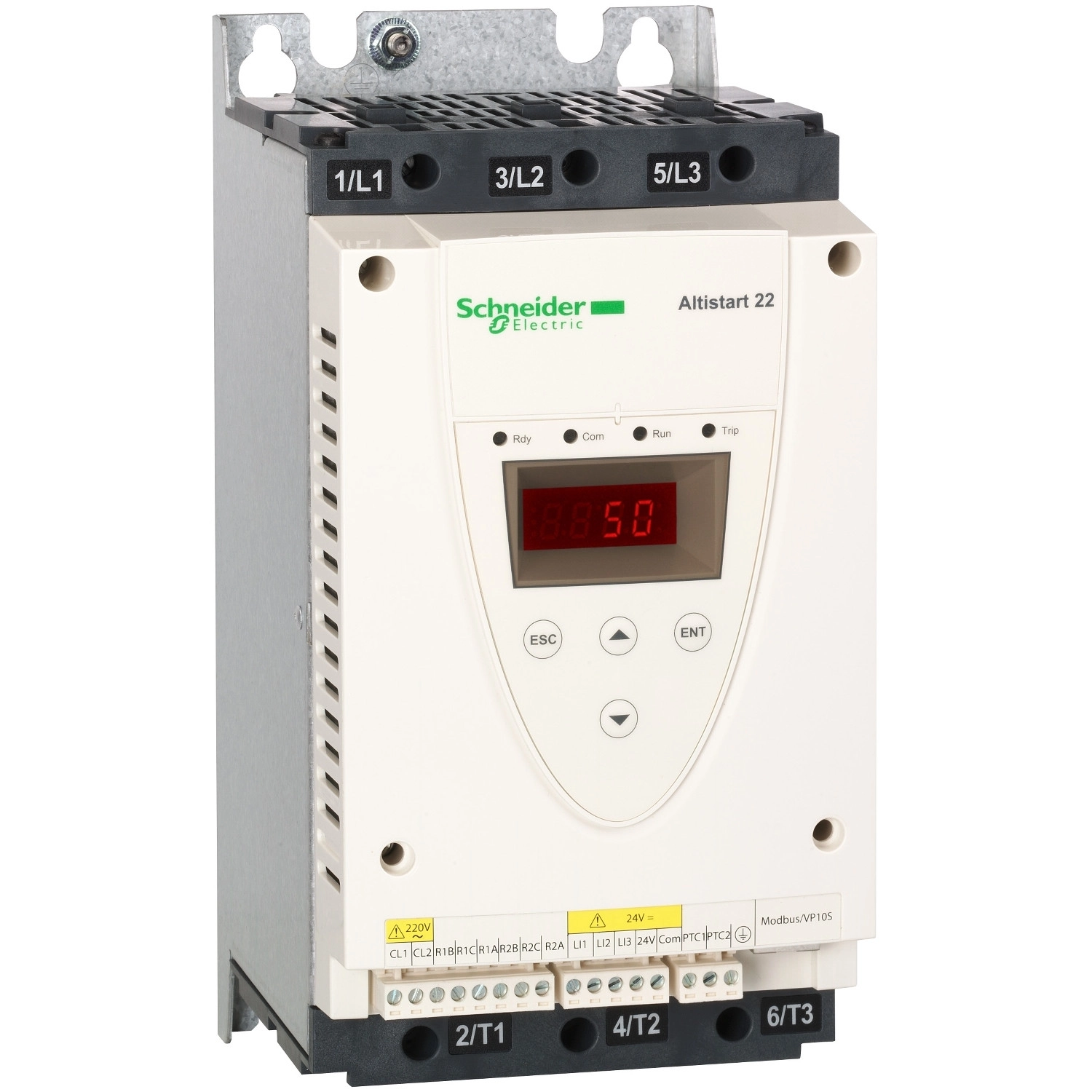

Az Altistart 22 sorozatba tartozó Schneider Electric ATS22D47S6 lágyindító egy professzionális, háromfázisú motorindító berendezés, amely kifejezetten aszinkron motorok lágy indítására és megállítására lett kifejlesztve. Ez a készülék optimális megoldást jelent szivattyúk és ventilátorok alkalmazásához, ahol a fokozatos indítás és leállítás elengedhetetlen a mechanikai feszültségek csökkentéséhez és a rendszer élettartamának növeléséhez.
A lágyindító 230-600V között üzemeltethető, és különböző teljesítményű motorok vezérlésére alkalmas: 11kW (230V-nál), 22kW (400V és 440V esetén), valamint 30kW (500V-nál). Az ATS22D47S6 47A névleges áramértékkel rendelkezik, és motorindító áramkörbe közvetlenül beköthető. A készülék nyomatékvezérléses indítást biztosít, ahol az áram 3,5-szeres névleges értékre van korlátozva, ezzel védve a motort és a hálózatot a túlterheléstől. A gyári áramerősség beállítás 40A, de ez a paraméter a felhasználási igényeknek megfelelően 0,4–1 Icl tartományban állítható.
A berendezés kiváló védelmi funkciókkal rendelkezik: fázisvédelem, motorvédelem és starter védelem egyaránt beépítésre került. Az IP20 védettségi fokozat biztosítja az alkatrészek védelmét a közepes méretű szilárd tárgyak ellen. A készülék belső bypass funkcióval rendelkezik, ami csökkenti a hőveszteséget folyamatos üzemmódban, így növelve az energiahatékonyságot. A hűtőbordával ellátott kivitel és a kényszerkonvekciós hűtési rendszer hatékonyan eltávolítja a keletkezett hőt, ami standard alkalmazásoknál 48W körül alakul.
A vezérlés többféleképpen megoldható: a készülék 230V-os vezérlőfeszültséget igényel (±15% tűréssel), és három logikai bemenettel (LI1, LI2, LI3) rendelkezik, amelyek 24V DC feszültséggel működnek. A két relés kimenet (R1 és R2) programozható, és különböző állapotokat jelezhetnek: futás, riasztás, kioldás, leállítás, indítás vagy készenléti állapot. A lágyindító PTC szonda bemenettel is rendelkezik, ami további motorvédelmi lehetőségeket biztosít. A kommunikációs lehetőségek között szerepel a Modbus RTU protokoll, amely RS485 multidrop fizikai interfészen keresztül, 4800, 9600 vagy 19200 bps sebességgel működtethető, és legfeljebb 31 eszköz csatlakoztatható egy hálózatra.
Telepítési szempontból fontos, hogy a készüléket függőlegesen (±10°) kell felszerelni a megfelelő légáramlás biztosítása érdekében. A berendezés méretei: 265 mm magasság, 130 mm szélesség és 169 mm mélység. Az ATS22D47S6 modell számos tanúsítvánnyal rendelkezik: GOST, CSA, UL, C-Tick és CCC, ami igazolja a magas minőségi és biztonsági követelményeknek való megfelelést. Működési hőmérsékleti tartománya -10°C és +40°C között van derating nélkül, míg 40°C és 60°C között 2,2%/°C teljesítménycsökkentés szükséges. Az Altistart 22 lágyindító 1000 méter tengerszint feletti magasságig teljesítménycsökkentés nélkül használható, e felett pedig 2000 méterig 2,2% csökkentés szükséges minden további 100 méterenként.
Schneider Electric Altistart 22 - ATS22D47S6 - lágyindító műszaki adatok
Általános jellemzők
Termékcsalád: Altistart 22
Terméktípus: Lágyindító
Felhasználási terület: Aszinkron motorok
Alkalmazás: Szivattyúk és ventilátorok
Komponens neve: ATS22
Elektromos jellemzők
Hálózati fázisszám: 3 fázis
Névleges tápfeszültség: 230...600 V - 15...10 %
Motor teljesítmény: 11 kW 230 V-nál, 22 kW 400 V-nál, 22 kW 440 V-nál, 30 kW 500 V-nál
Gyári árambeállítás: 40 A
Teljesítmény disszipáció: 48 W standard alkalmazásoknál
Felhasználási kategória: AC-53A
Indítási típus: Nyomatékvezérléses indítás (áramkorlátozás 3,5 In értékre)
IcL indító névleges áram: 47 A motoráramkörbe való bekötéshez standard alkalmazásoknál
IP védettségi fokozat: IP20
Kiegészítő információk
Kivitel: Hűtőbordával
Elérhető funkciók: Belső bypass
Tápfeszültség tartomány: 195...660 V
Hálózati frekvencia: 50...60 Hz - 10...10 %
Frekvencia tartomány: 45...66 Hz
Eszköz csatlakoztatás: Motor tápellátási vonalban
Vezérlő áramkör
Vezérlő áramkör feszültsége: 230 V - 15...10 % 50/60 Hz
Vezérlő áramkör fogyasztása: 20 W
Diszkrét kimenetek száma: 2
Diszkrét kimenet típusa: R1 relé kimenet 230 V (futás, riasztás, kioldás, leállt, nem áll, indul, kész) átváltó érintkező
R2 relé kimenet 230 V (futás, riasztás, kioldás, leállt, nem áll, indul, kész) átváltó érintkező
Minimális kapcsolási áram: 100 mA 12 V DC (relé kimenetek)
Maximális kapcsolási áram: 5 A 250 V AC rezisztív 1 relé kimenet
5 A 30 V DC rezisztív 1 relé kimenet
2 A 250 V AC induktív 0.4 20 ms relé kimenetek
2 A 30 V DC induktív 7 ms relé kimenetek
Bemenetek
Diszkrét bemenetek száma: 3
Diszkrét bemenet típusa: (LI1, LI2, LI3) logikai, 5 mA 4.3 kOhm
Diszkrét bemenet feszültség: 24 V <= 30 V
Diszkrét bemenet logika: Pozitív logika LI1, LI2, LI3, 0 állapot: < 5 V és <= 2 mA, 1 állapot: > 11 V, >= 5 mA
Kimeneti áram: 0,4...1 Icl állítható
PTC szonda bemenet: 750 Ohm
Kommunikáció
Kommunikációs port protokoll: Modbus
Csatlakozó típusa: 1 RJ45
Kommunikációs adatkapcsolat: Soros
Fizikai interfész: RS485 multidrop
Átviteli sebesség: 4800, 9600 vagy 19200 bps
Telepíthető eszközök száma: 31
Védelmi funkciók
Védelem típusa: Fáziskiesés: vonal
Termikus védelem: motor
Termikus védelem: starter
Fizikai jellemzők
Jelölések: CE
Hűtés típusa: Kényszerkonvekció
Működési pozíció: Függőleges +/- 10 fok
Magasság: 265 mm
Szélesség: 130 mm
Mélység: 169 mm
Motor teljesítmény tartományok
Motor teljesítmény tartomány AC-3: 7...11 kW 200...240 V 3 fázis esetén
15...25 kW 380...440 V 3 fázis esetén
30...50 kW 480...500 V 3 fázis esetén
Környezeti jellemzők
Elektromágneses kompatibilitás: Vezetett és sugárzott kibocsátás A szint, IEC 60947-4-2 szerint
Csillapított rezgőhullámok 3-as szint, IEC 61000-4-12 szerint
Elektrosztatikus kisülés 3-as szint, IEC 61000-4-2 szerint
Elektromos tranziens immunitás 4-es szint, IEC 61000-4-4 szerint
Sugárzott rádiófrekvenciás immunitás 3-as szint, IEC 61000-4-3 szerint
Feszültség/áram impulzus 3-as szint, IEC 61000-4-5 szerint
Szabványok: IEC 60947-4-2
Termék tanúsítványok: GOST, CSA, UL, C-Tick, CCC
Rezgésállóság: 1 gn (f= 13...200 Hz) IEC 60068-2-6 szerint
1.5 mm (f= 2...13 Hz) IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig IEC 60068-2-27 szerint
Zajszint: 45 dB
Szennyezettségi fokozat: 2-es szint IEC 60664-1 szerint
Relatív páratartalom: 0...95% kondenzáció vagy csepegő víz nélkül, IEC 60068-2-3 szerint
Környezeti hőmérséklet működés közben: -10...40°C (teljesítménycsökkentés nélkül)
40...60°C (2,2% áramcsökkentés per °C mellett)
Környezeti hőmérséklet tároláskor: -25...70°C
Üzemi magasság: <= 1000 m teljesítménycsökkentés nélkül
> 1000...< 2000 m 2,2% áramcsökkentéssel minden további 100 m-enként
