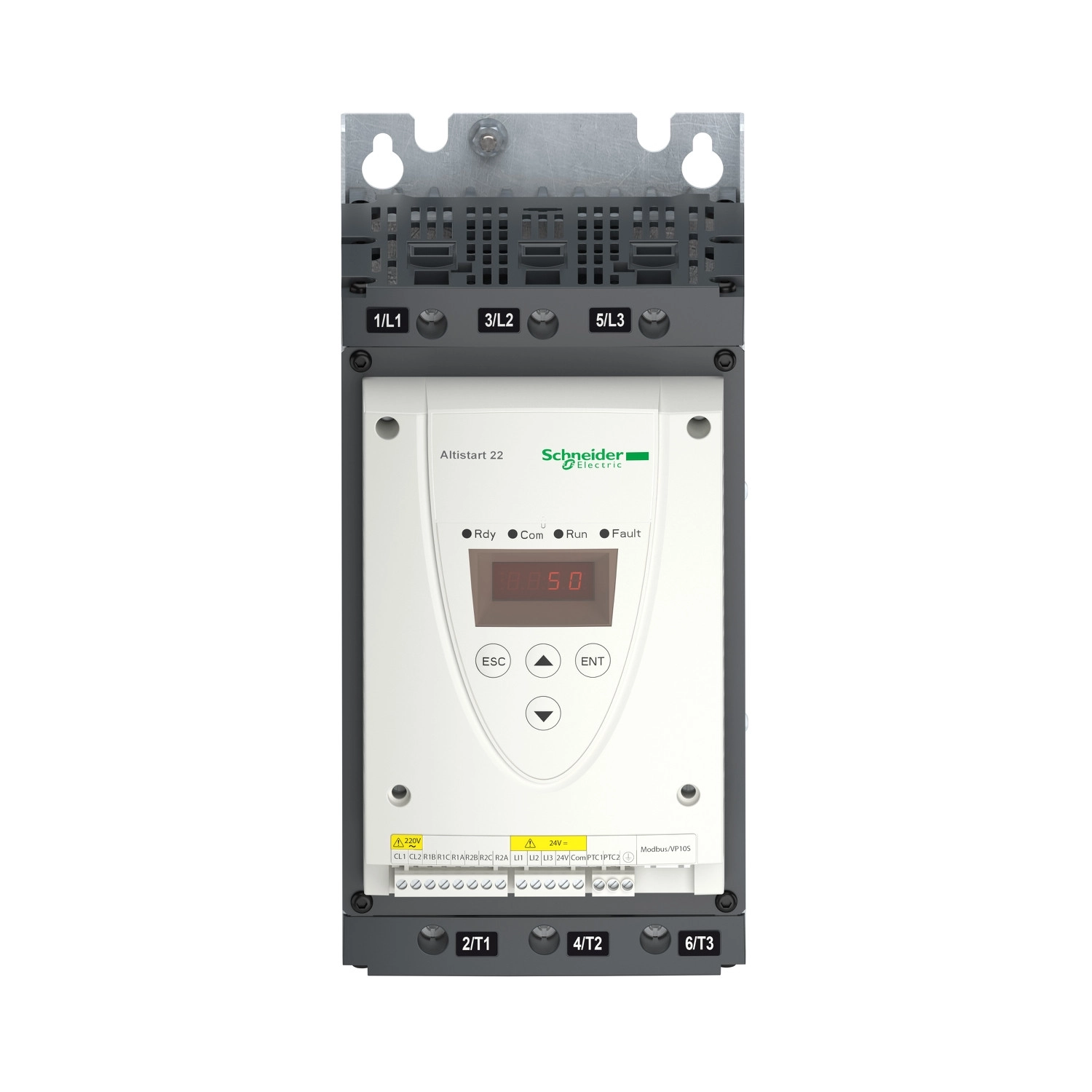

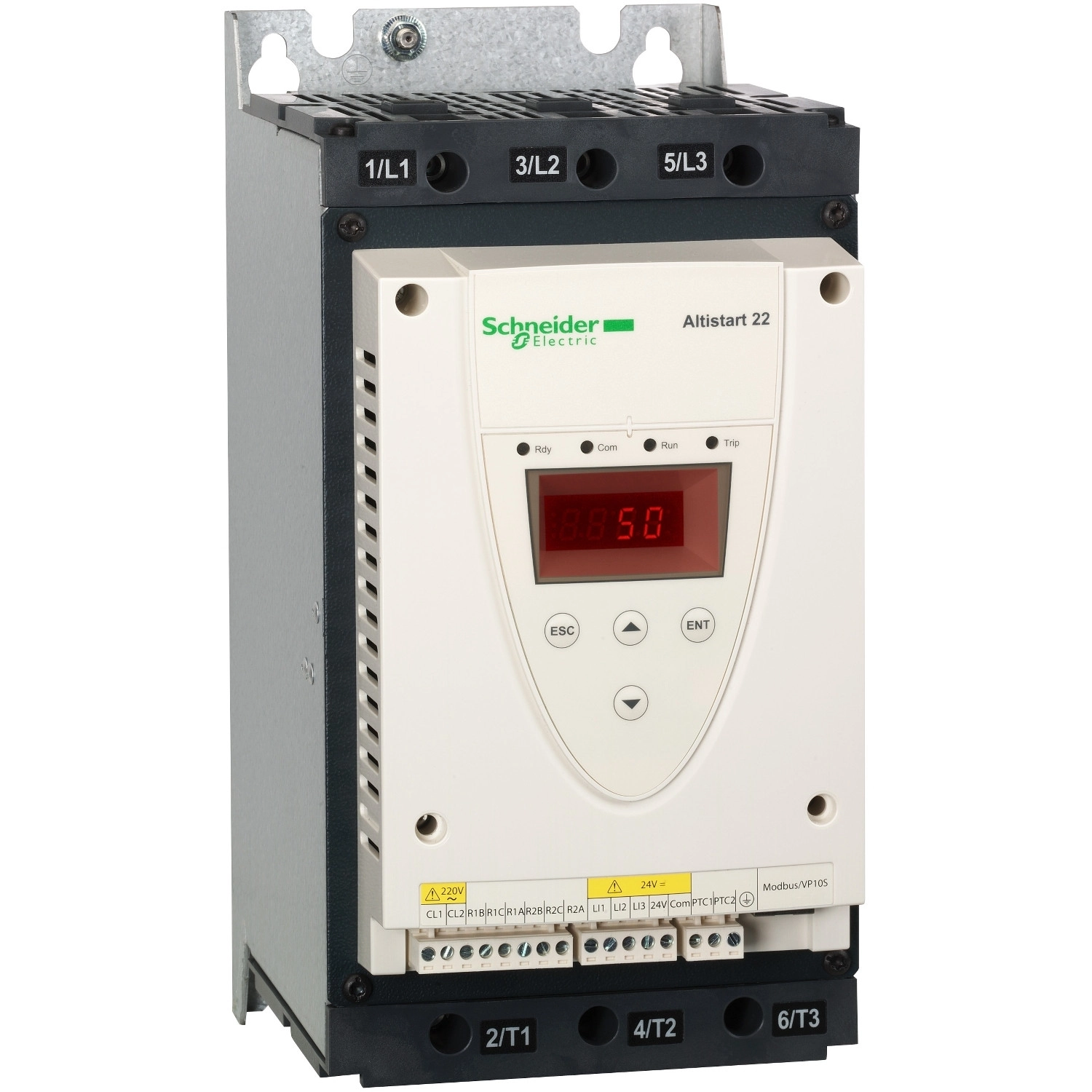

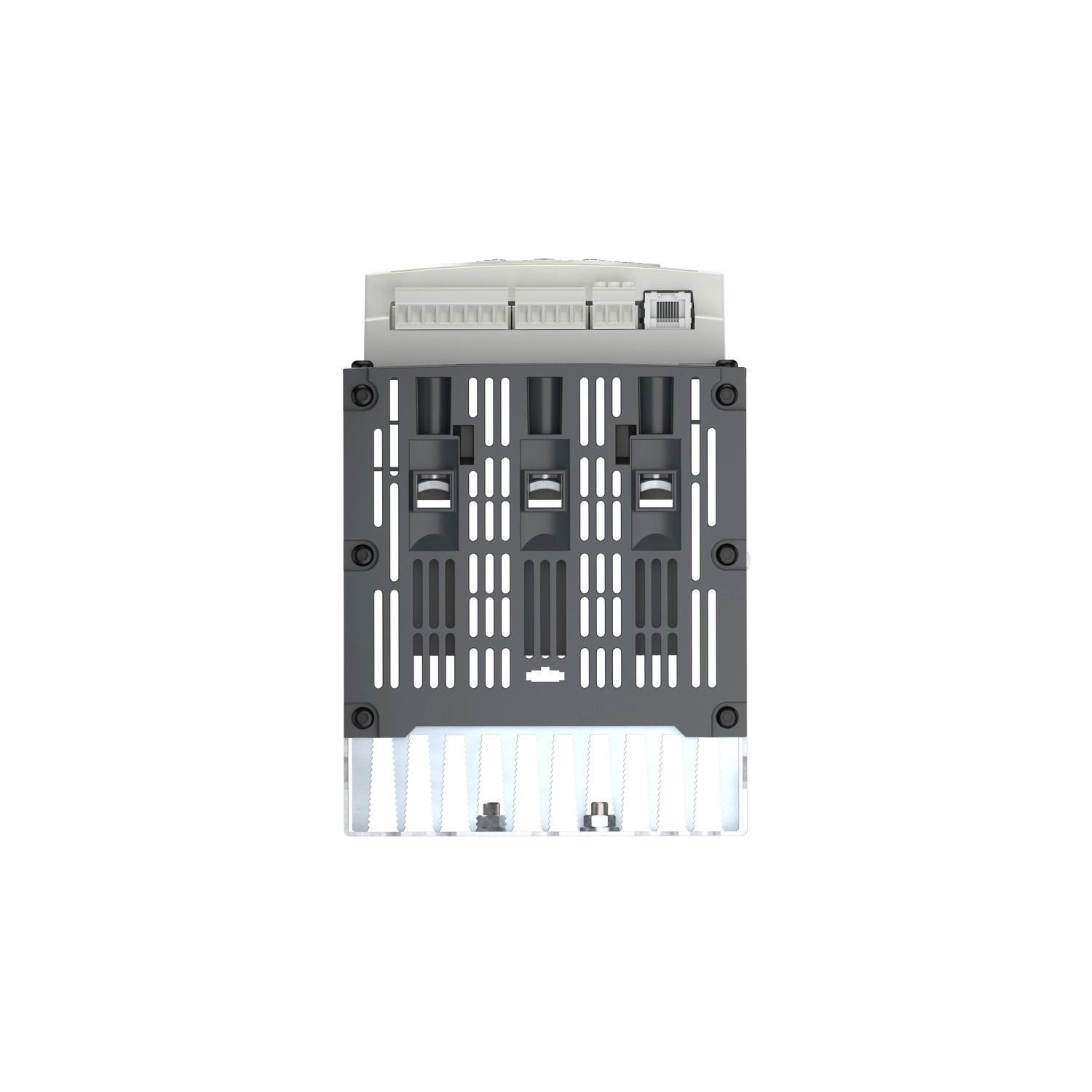

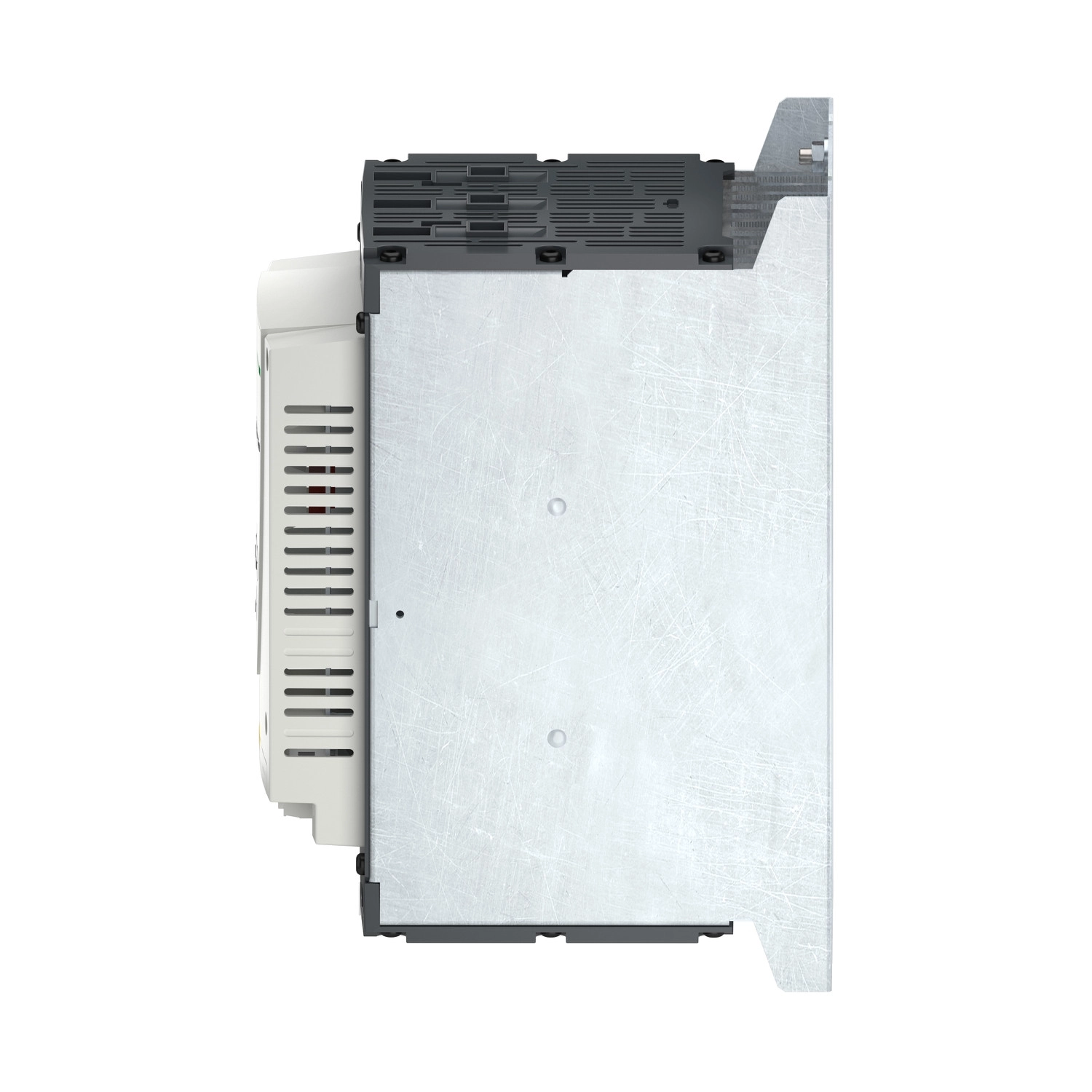

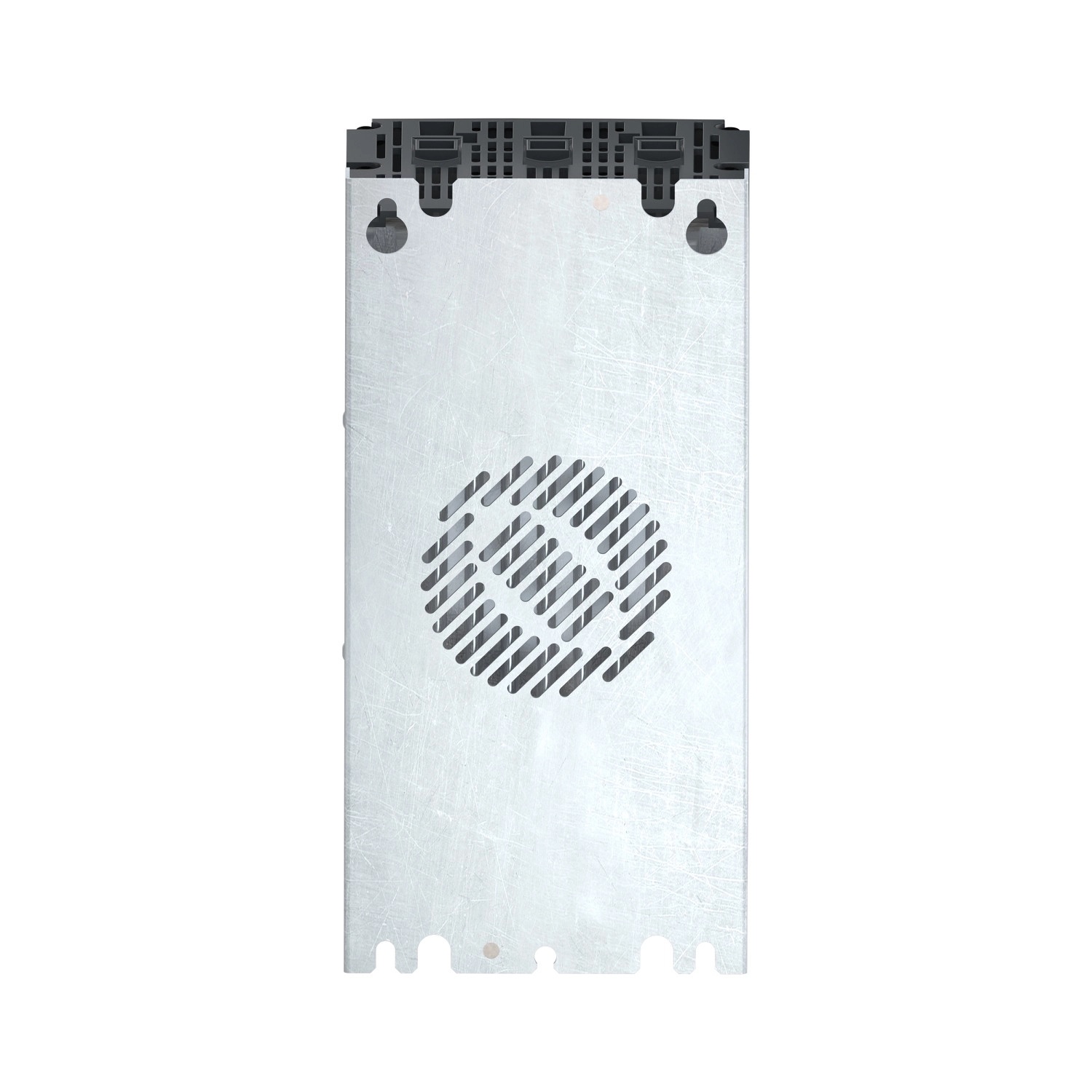

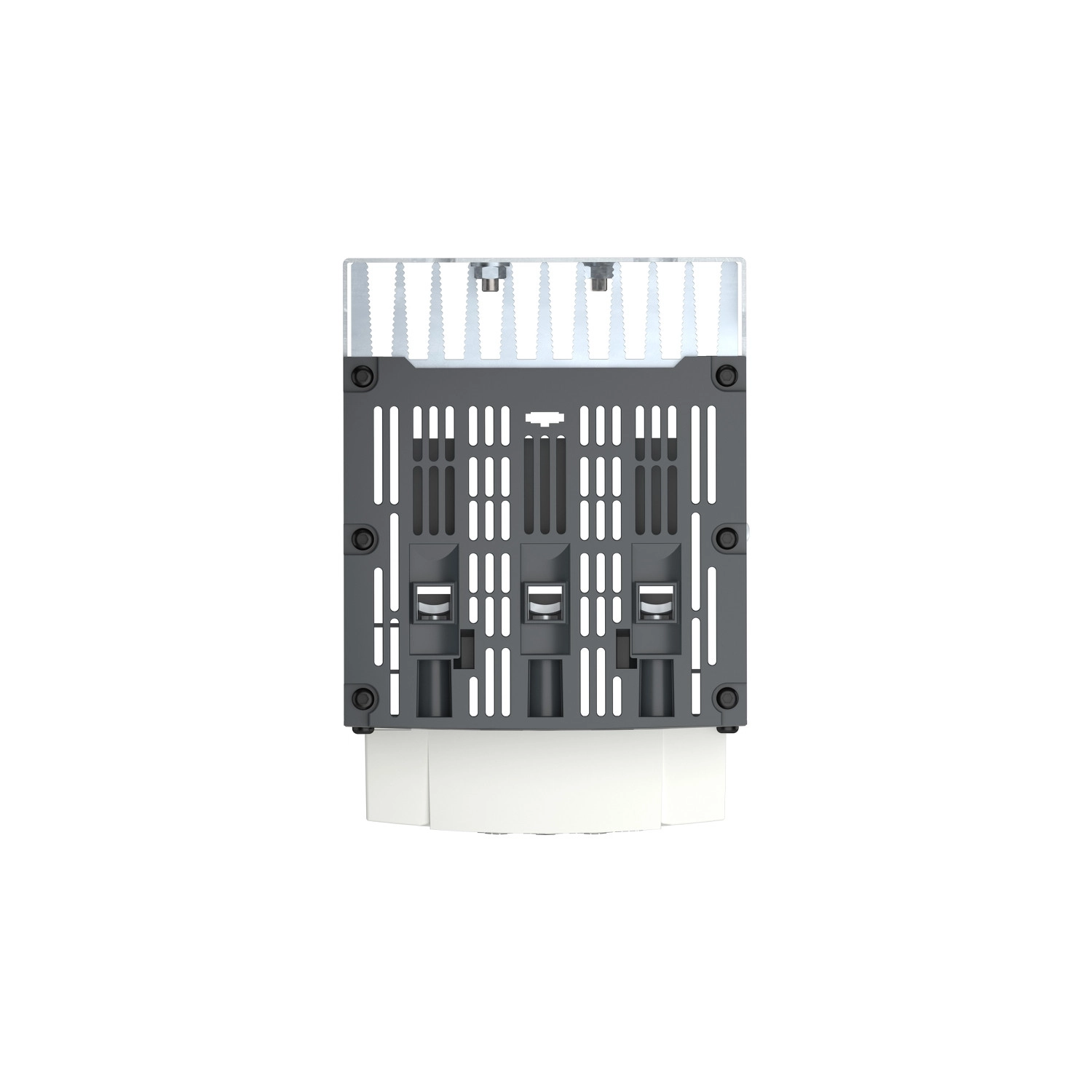

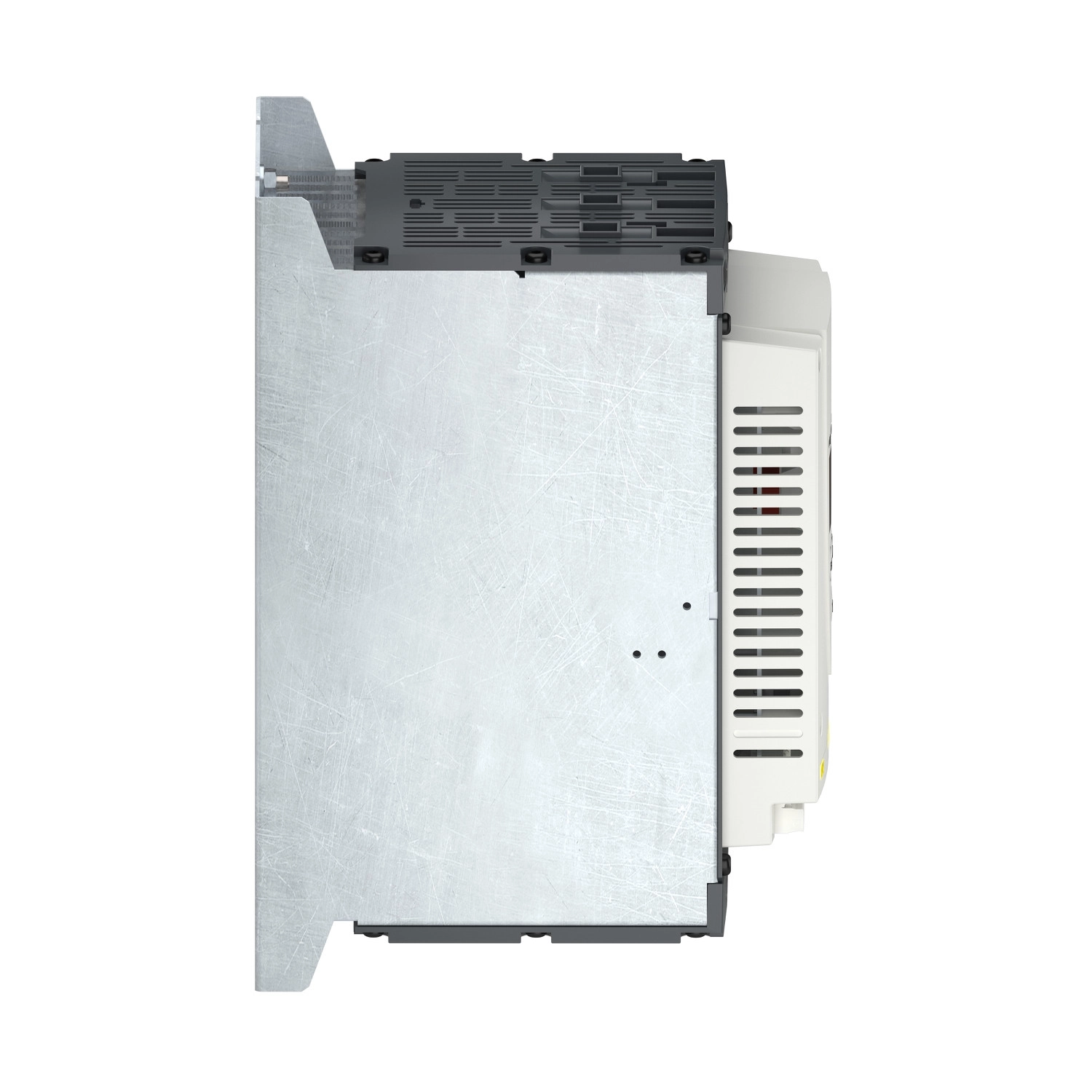

Az Altistart 22 (ATS22D62Q) egy kiváló minőségű soft starter, amely kifejezetten háromfázisú aszinkron motorok lágy indítására és leállítására tervezett. Ez a Schneider Electric által gyártott eszköz ideális választás szivattyúk és ventilátorok vezérlésére, ahol a mechanikai és elektromos rendszerek védelme kiemelten fontos.
Az ATS22D62Q lágyindító 230-440V közötti tápfeszültség tartományban működik, és akár 15 kW teljesítményű motor indítására alkalmas 230V-on, illetve 30 kW teljesítményűre 400V és 440V esetén. A készülék gyárilag 57A-re van beállítva, de az üzemi áram 0,4-től 1-szeres ICL értékig állítható. A beépített bypass funkciónak köszönhetően energiatakarékos működést biztosít, mivel a motor normál üzeme során automatikusan áthidalja a teljesítményelektronikát, így csökkentve a veszteségeket, amelyek standard alkalmazásoknál mindössze 59W-ot tesznek ki. A motor nyomatékvezérelt indításával (a motor áramát 3,5 In-re korlátozva) a készülék kíméletesen indítja a csatlakoztatott berendezést, minimalizálva a mechanikai terhelést és az áramlökéseket a rendszerben.
Az ATS22D62Q kommunikációs lehetőségei kiemelkedőek: Modbus protokollal, RS485 multidrop fizikai interfészen keresztül, 4800, 9600 vagy 19200 bps átviteli sebességgel tud kapcsolódni a felsőbb rendszerekhez. A vezérléshez egy RJ45 csatlakozó áll rendelkezésre. A beépített védelmi funkciók között megtalálható a fáziskiesés elleni, a motor túlmelegedés elleni, valamint a starter termikus védelme is. A készülék különböző terhelési osztályokra konfigurálható: Class 10 (standard alkalmazásokhoz), Class 20 és Class 30 (nehéz indítási feltételekhez), amelyek különböző túlterhelési karakterisztikákat biztosítanak.
Az irányítástechnikai lehetőségek terén az ATS22D62Q két relékimenettel rendelkezik (R1 és R2), amelyek konfigurálhatók különböző állapotok jelzésére (futás, riasztás, leállás, indítás, stb.). Ezek mellett három logikai bemenettel (LI1, LI2, LI3) rendelkezik, amelyek 24V DC pozitív logikával működnek. A készülék tartalmaz PTC szonda bemenetet is (750 Ohm), amely a motor termikus védelmét szolgálja. A vezérlő áramkör 230V AC feszültséggel működik, fogyasztása mindössze 20W.
Telepítéskor figyelembe kell venni a megfelelő hűtési feltételeket: a készülék kényszerkonvekciós hűtéssel rendelkezik, és függőleges (+/- 10°) helyzetben kell felszerelni. A működési hőmérséklet-tartomány -10°C és +40°C között van névleges teljesítmény mellett, 40-60°C között pedig teljesítménycsökkentéssel üzemeltethető (2,2% per °C). Tengerszint feletti 1000 m magasságig derating nélkül, 1000-2000 m között pedig 2,2% per 100 m teljesítménycsökkentéssel használható. Az IP20 védettségű készülék méretei: 295 mm magasság, 145 mm szélesség és 207 mm mélység, nettó tömege 12 kg.
Schneider Electric Altistart 22 - ATS22D62Q - lágyindító műszaki adatok
Fő jellemzők
Terméktípus: Altistart 22 sorozatú lágyindító aszinkron motorokhoz
Termék rendeltetése: Aszinkron motorok
Specifikus alkalmazás: Szivattyúk és ventilátorok
Komponens neve: ATS22
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 230...440 V - 15...10 %
Motorteljesítmény: 15 kW 230 V-on, 30 kW 400 V-on, 30 kW 440 V-on
Gyári árambeállítás: 57 A
Teljesítményveszteség: 59 W standard alkalmazásokhoz
Felhasználási kategória: AC-53A
Indítás típusa: Nyomatékvezérléssel (áramkorlát 3,5 In-re)
IcL starter névleges áram: 62 A a motorellátó vezetékben standard alkalmazásokhoz
IP védettség: IP20
Kiegészítő jellemzők
Szerelési mód: Hűtőbordával
Elérhető funkciók: Belső bypass
Tápfeszültség határok: 195…484 V
Tápfrekvencia: 50...60 Hz - 10...10 %
Hálózati frekvencia: 45...66 Hz
Csatlakozási mód: A motor delta kapcsaihoz vagy a motor tápvezetékébe
Vezérlő áramkör feszültsége: 230 V - 15...10 % 50/60 Hz
Vezérlő áramkör fogyasztása: 20 W
Diszkrét kimenetek száma: 2
Diszkrét kimenet típusa: R1 relékimenet 230 V (futás, riasztás, kioldás, leállva, nem leállva, indítás, kész), R2 relékimenet 230 V (futás, riasztás, kioldás, leállva, nem leállva, indítás, kész)
Minimum kapcsolási áram: 100 mA 12 V DC (relékimenetek)
Maximum kapcsolási áram: 5 A 250 V AC rezisztív terhelés, 5 A 30 V DC rezisztív terhelés, 2 A 250 V AC induktív terhelés, 2 A 30 V DC induktív terhelés
Diszkrét bemenetek száma: 3
Diszkrét bemenet típusa: (LI1, LI2, LI3) logikai, 5 mA 4,3 kOhm
Diszkrét bemenet feszültség: 24 V <= 30 V
Diszkrét bemenet logika: Pozitív logika
Kimeneti áram: 0,4...1 Icl állítható
PTC szonda bemenet: 750 Ohm
Kommunikáció
Kommunikációs port protokoll: Modbus
Csatlakozó típusa: 1 RJ45
Kommunikációs adatkapcsolat: Soros
Fizikai interfész: RS485 multidrop
Átviteli sebesség: 4800, 9600 vagy 19200 bps
Telepíthető eszközök: 31
Védelmek
Védelem típusa: Fáziskiesés: vonal, Termikus védelem: motor, Termikus védelem: starter
Jelölés: CE
Fizikai jellemzők
Hűtés típusa: Kényszerkonvekció
Működési pozíció: Függőleges +/- 10 fok
Magasság: 295 mm
Szélesség: 145 mm
Mélység: 207 mm
Működési környezet
Relatív páratartalom: 0…95 % kondenzáció vagy csepegő víz nélkül
Környezeti hőmérséklet működés közben: -10…40 °C (derating nélkül), 40…60 °C (2,2% áramerősség csökkentés °C-onként)
Környezeti hőmérséklet tárolás esetén: -25…70 °C
Üzemi magasság: <= 1000 m derating nélkül, > 1000...< 2000 m 2,2% áramerősség csökkentéssel 100 méterenként
