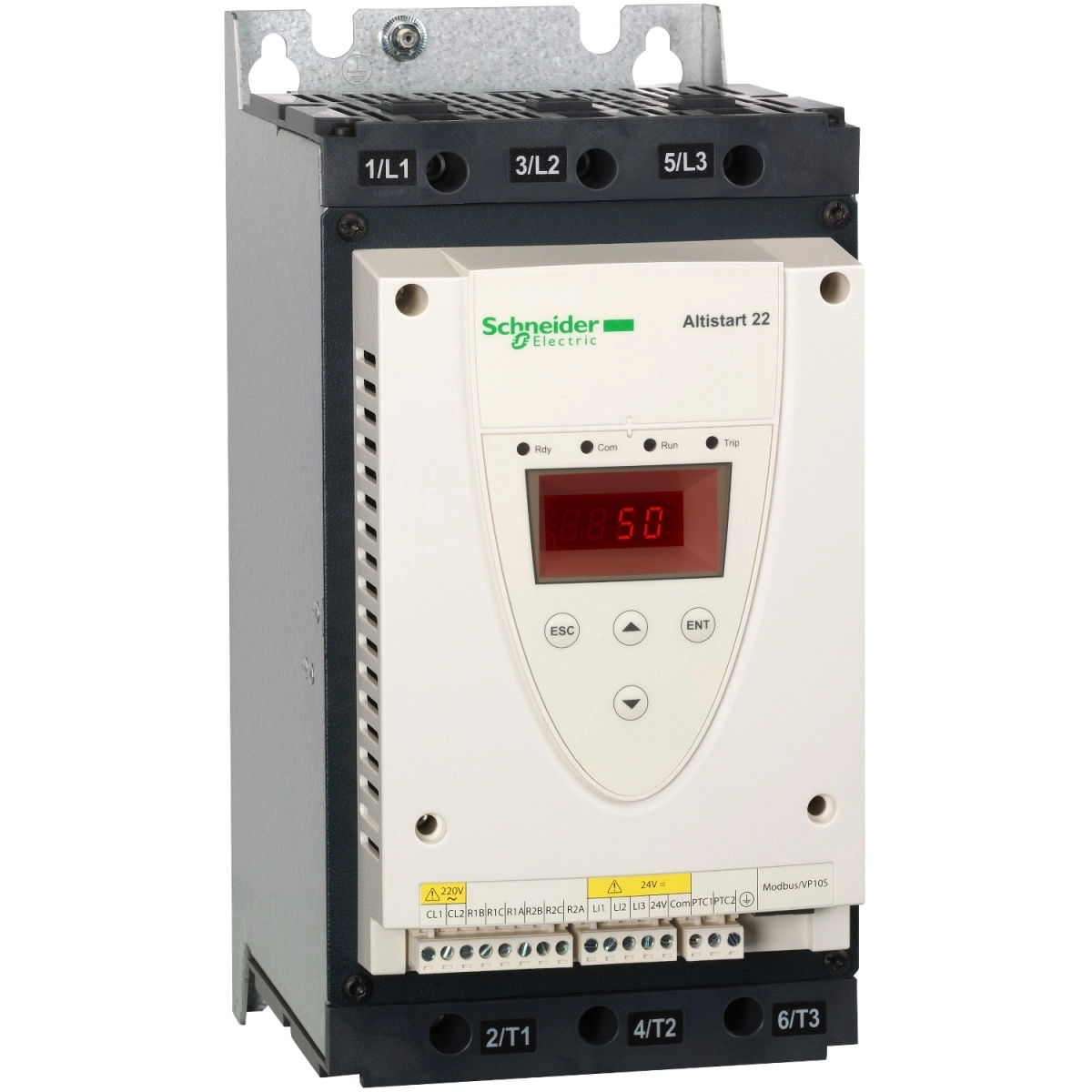

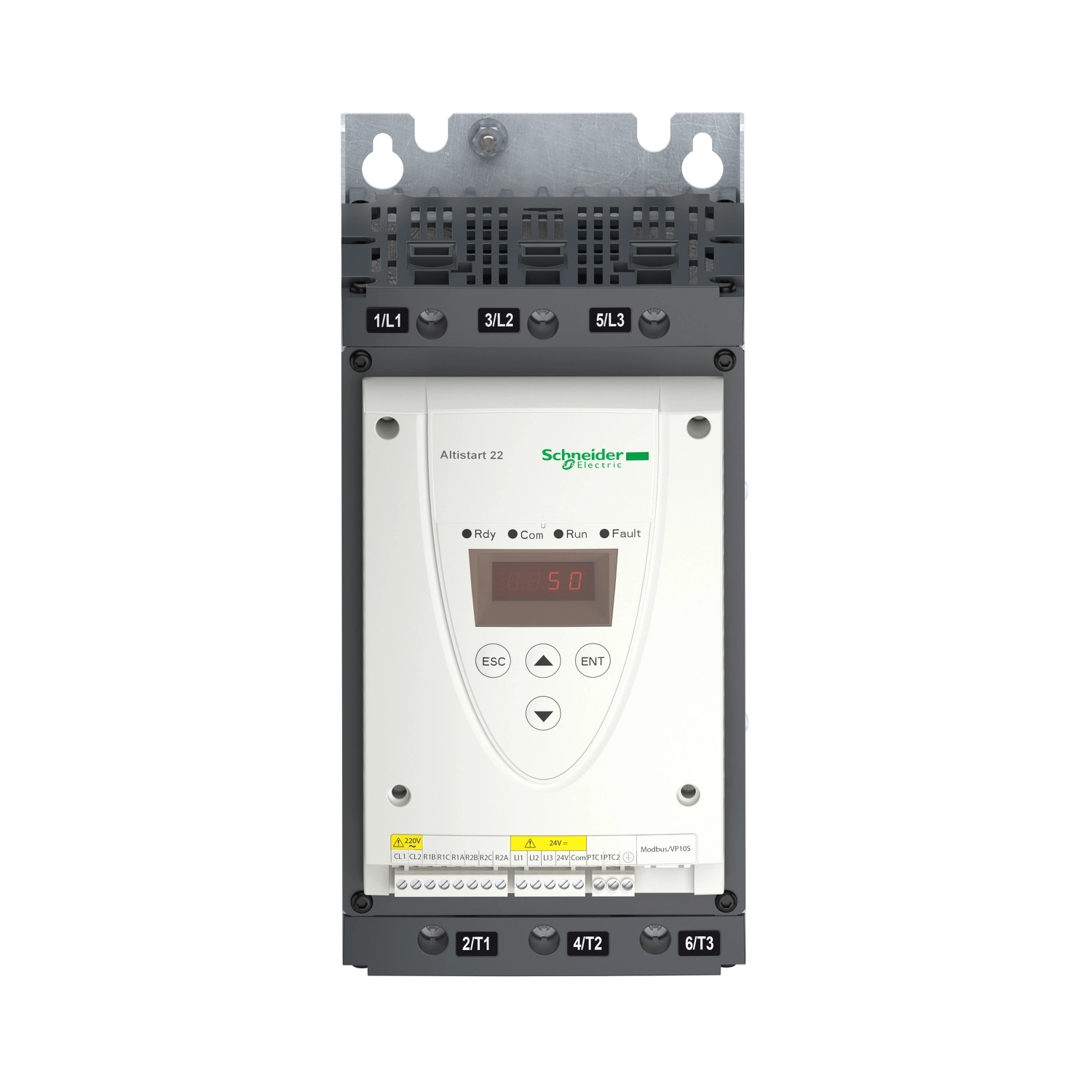

Schneider Electric Altistart 22 - ATS22D62S6 - lágyindító, 62A, 3f, 208…600VAC, 230VAC vezérlőfeszültség, Modbus RTU
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A készülék a hagyományos direktindítással szemben számos előnnyel rendelkezik. A nyomatékvezérelt indítási módnak köszönhetően (ahol az áramerősség 3,5 In értékre korlátozható) elkerülhető a mechanikus rendszerek károsodása, jelentősen meghosszabbítva a hajtáslánc élettartamát. A fokozatmentes indítás kiküszöböli a nyomáslökéseket, csökkenti a mechanikai igénybevételt és az elektromos hálózat terhelését. Az ATS22D62S6 modell 230V-os vezérlőfeszültséggel rendelkezik, míg a tápfeszültség tartománya 230-600V között állítható, ami rendkívüli rugalmasságot biztosít különböző alkalmazási környezetekben.
A 62A-es névleges áramerősség és az IP20-as védettség mellett ez az Altistart egység belső bypasszal rendelkezik, amely csökkenti a folyamatos üzem során fellépő hőveszteséget, így javítva az energiahatékonyságot. A termék kommunikációs képességeit a beépített Modbus protokoll biztosítja RS485 interfészen keresztül, ami lehetővé teszi a távoli felügyeletet és vezérlést akár 4800, 9600 vagy 19200 bps sebességgel. A termék kínál 2 db relés kimenetet is, amelyek különböző üzemállapotok (pl. futás, riasztás, hiba, leállás, indításra kész) jelzésére konfigurálhatók. Az eszköz 3 logikai bemenettel rendelkezik, amelyek 24V DC vezérlőjelekkel működtethetők.
A Schneider Electric különös figyelmet fordított a védelmi funkciókra: az ATS22D62S6 fejlett motorvédelmi képességekkel rendelkezik, beleértve a fáziskiesés elleni védelmet, valamint a motor és a lágyindító túlmelegedés elleni védelmét is. A hűtési rendszer kialakítása – kényszerhűtéssel és a függőleges szerelési pozícióval – biztosítja az optimális hőelvezetést. Beszereléskor fontos figyelembe venni az ajánlott telepítési távolságokat a megfelelő levegőáramlás érdekében.
Az Altistart 22 sorozat további előnye a kompakt kialakítás: a 295 mm magas, 145 mm széles és 207 mm mély eszköz könnyen integrálható meglévő kapcsolószekrényekbe. Az eszköz teljesíti a legszigorúbb nemzetközi szabványokat és rendelkezik többek között CE, UL, CSA és GOST tanúsítvánnyal. Rugalmas tervezhetőségét tovább erősíti a széles működési hőmérséklet-tartomány (-10°C és +60°C között), bár 40°C felett az áramerősség fokozatos csökkentése szükséges (2,2% fokonként). A lágyindító akár 1000 méter tengerszint feletti magasságig korlátozás nélkül használható, e felett pedig megfelelő méretezéssel még 2000 méterig alkalmazható. A Schneider Electric ATS22D62S6 lágyindító kiváló választás mindazon ipari alkalmazásokhoz, ahol a motorok kíméletes indítása, a hosszú élettartam és a megbízható működés elsődleges fontosságú.
Schneider Electric Altistart 22 - ATS22D62S6 - lágyindító, 62A, 3f, 208…600VAC, 230VAC vezérlőfeszültség, Modbus RTU műszaki adatok
Fő jellemzők
Termékcsalád: Altistart 22
Termék típusa: Lágyindító
Felhasználási terület: Aszinkron motorok
Specifikus alkalmazás: Szivattyúk és ventilátorok
Komponens megnevezése: ATS22
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 230...600 V - 15...10 %
Motorteljesítmény
15 kW 230 V feszültségen
30 kW 400 V feszültségen
30 kW 440 V feszültségen
37 kW 500 V feszültségen
Villamos jellemzők
Gyári árambeállítás: 52 A
Teljesítményveszteség: 59 W standard alkalmazásoknál
Felhasználási kategória: AC-53A
Indítás típusa: Nyomatékvezérelt indítás (áramkorlát: 3,5 In)
IcL indítási áram: 62 A motor tápvonalba csatlakoztatva standard alkalmazásoknál
IP védettségi fokozat: IP20
Kiegészítő adatok
Szerelési mód: Hűtőbordával
Elérhető funkciók: Belső bypass
Tápfeszültség határok: 195…660 V
Tápfrekvencia: 50...60 Hz - 10...10 %
Hálózati frekvencia: 45...66 Hz
Eszköz csatlakozás: Motor tápvonalban
Vezérlőáramkör feszültsége: 230 V - 15...10 % 50/60 Hz
Vezérlőáramkör fogyasztása: 20 W
Bemenetek és kimenetek
Diszkrét kimenetek száma: 2
Diszkrét kimenet típus: R1 és R2 relé kimenetek, 230 V, státuszjelzésekhez (futás, riasztás, hiba, leállás, nem leállított, indítás, kész)
Diszkrét bemenetek száma: 3
Diszkrét bemenet típus: (LI1, LI2, LI3) logikai, 5 mA, 4.3 kOhm
Diszkrét bemenet feszültség: 24 V <= 30 V
PTC szonda bemenet: 750 Ohm
Kommunikáció
Kommunikációs port protokoll: Modbus
Csatlakozó típusa: 1 RJ45
Adatkapcsolat: Soros
Fizikai interfész: RS485 multidrop
Átviteli sebesség: 4800, 9600 vagy 19200 bps
Védelmi funkciók
Védelmi típusok: Fáziskiesés: hálózat
Túlmelegedés elleni védelem: motor
Túlmelegedés elleni védelem: lágyindító
Mechanikai jellemzők
Hűtés típusa: Kényszerhűtés
Üzemeltetési pozíció: Függőleges +/- 10 fok
Magasság: 295 mm
Szélesség: 145 mm
Mélység: 207 mm
Környezeti feltételek
Szennyezettségi fok: 2-es szint az IEC 60664-1 szerint
Relatív páratartalom: 0…95 % kondenzáció vagy csepegő víz nélkül az IEC 60068-2-3 szerint
Környezeti hőmérséklet üzemeltetéshez: -10…40 °C (terheléscsökkentés nélkül), 40…60 °C (áramerősség csökkentés 2.2 % per °C)
Környezeti hőmérséklet tároláshoz: -25…70 °C
Üzemeltetési magasság: <= 1000 m terheléscsökkentés nélkül, > 1000...< 2000 m áramerősség csökkentés 2.2 % per 100 m
