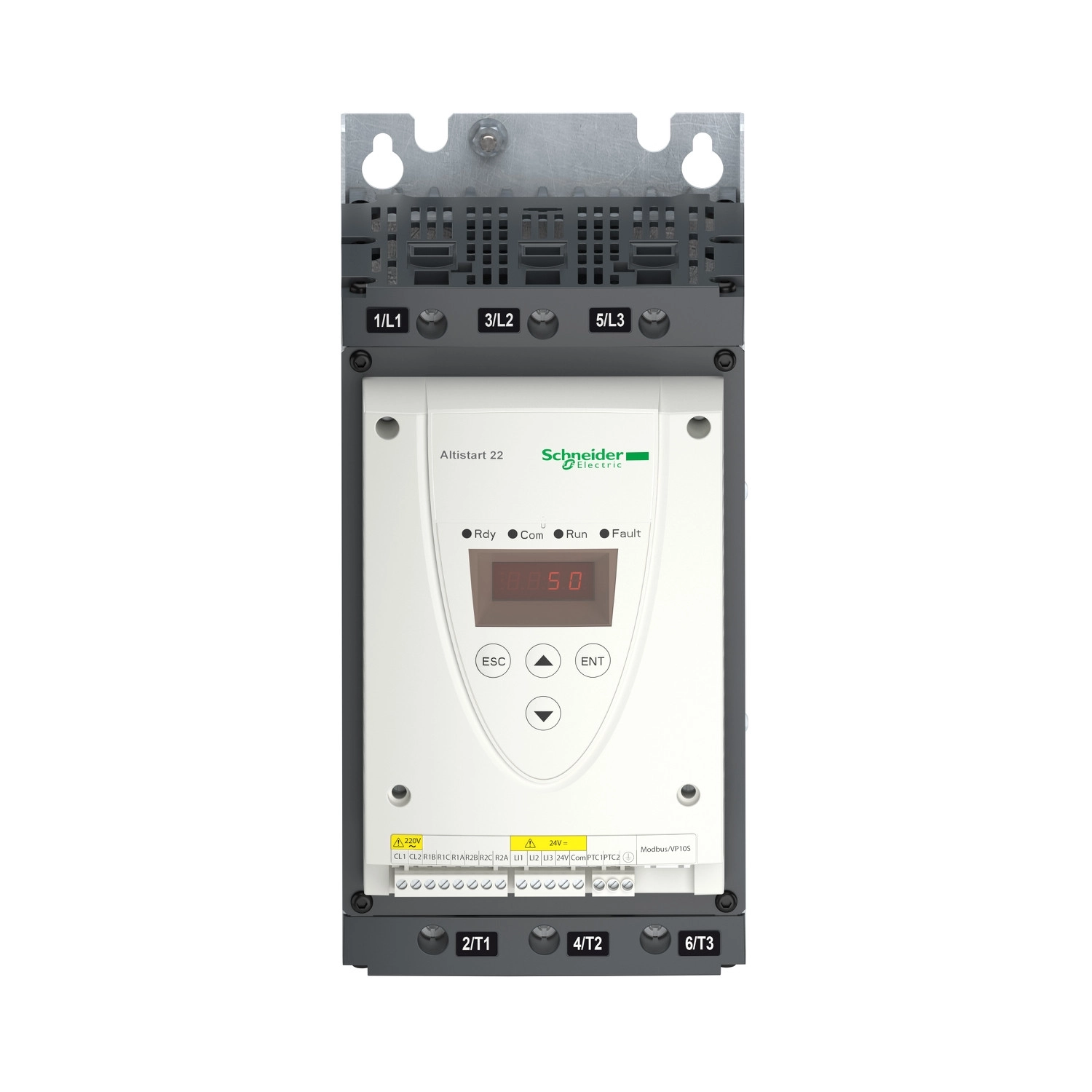

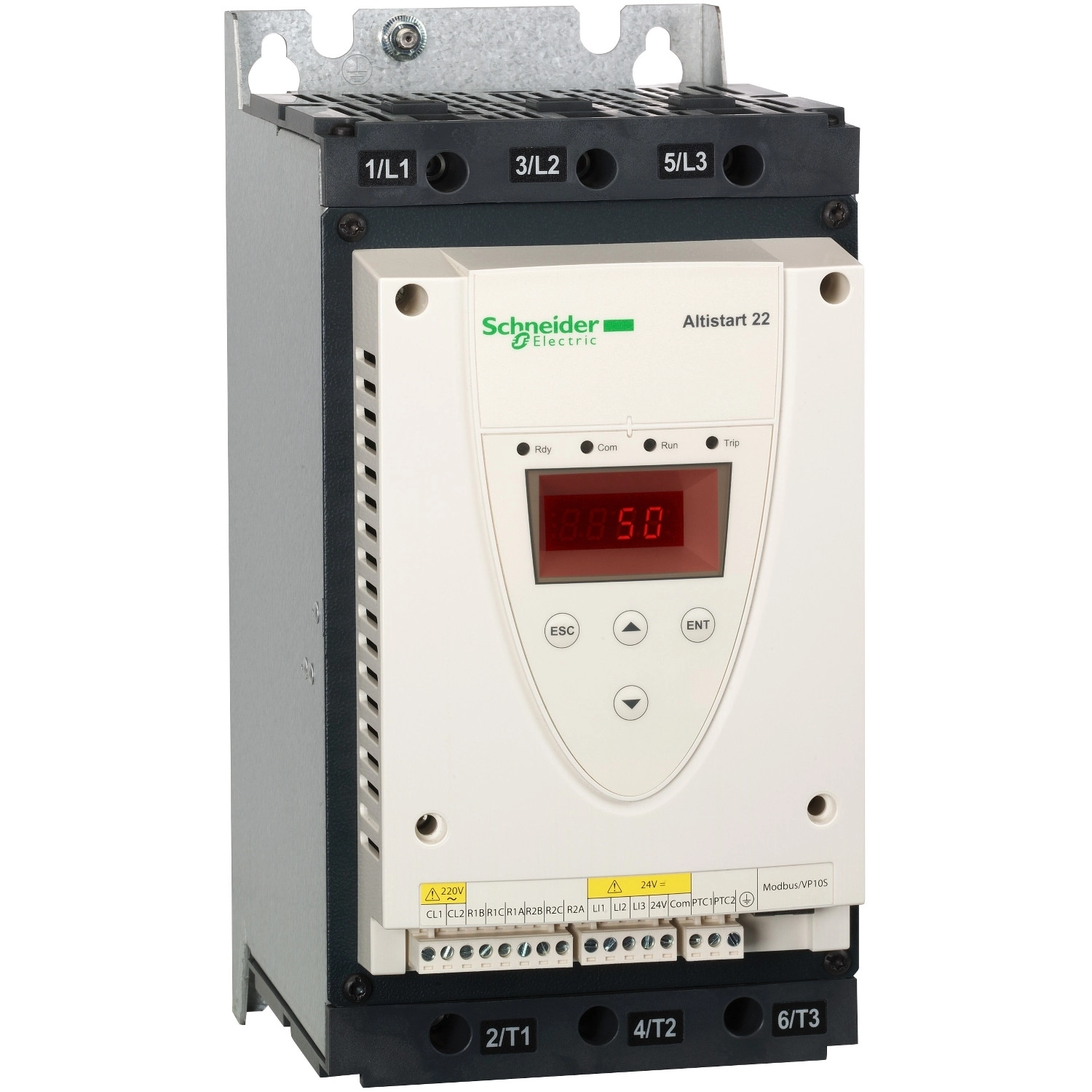

Schneider Electric Altistart 22 - ATS22D62S6U - lágyindító, 62A, 3f, 208…600VAC, 110VAC vezérlőfeszültség, Modbus RTU
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A lágyindító különleges nyomatékvezérlési technológiát alkalmaz, amely a motor áramát 3,5 In-re korlátozza indításkor, jelentősen csökkentve a mechanikai alkatrészek igénybevételét és meghosszabbítva a rendszer élettartamát. A beépített bypass funkció optimalizálja az energiafelhasználást, mivel a motor felgyorsítása után belső kontaktorokkal áthidalja a teljesítményelektronikát, így a tartós üzemben minimálisra csökkentve a veszteségeket és a hőtermelést. A 62A-es névleges árammal rendelkező készülék rendkívül rugalmas, hiszen a kimeneti áram 0,4-1 Icl között állítható az adott alkalmazás igényei szerint.
Az ATS22D62S6U fejlett védelmi funkciókkal rendelkezik, amelyek megóvják mind a motort, mind magát a lágyindítót. A fázisvédelem felismeri a tápfeszültség aszimmetriáját vagy fáziskimaradását, a motorvédelem pedig a túlterhelést és túlmelegedést figyeli különböző védelmi osztályokban (10, 20, 30). A készülék IP20-as védelmi besorolású, így alapvetően kapcsolószekrénybe való beépítésre tervezték. Különösen kiemelendő, hogy a készülék különféle üzemeltetési környezetekben is megbízhatóan működik: -10°C és +40°C között derating nélkül, 40-60°C között pedig 2,2%-os áramerősség-csökkentéssel fokonként.
A kommunikációs lehetőségek terén az ATS22D62S6U Modbus protokollal rendelkezik, RS485 soros interfészen keresztül, ami lehetővé teszi a beillesztését komplex ipari automatizálási rendszerekbe és távoli felügyeletét. A készüléken 3 logikai bemenet (110V AC vezérlőfeszültség mellett) és 2 relékimenet található, amelyek sokféle vezérlési módot és állapotjelzést tesznek lehetővé. A relékimenetek konfigurálhatók különféle események jelzésére: futás, riasztás, leállás, indítás vagy készenlét. Az eszköz sokoldalúságát tovább növeli a PTC szonda bemenete, amely közvetlen motorhőmérséklet-felügyeletet biztosít. Az ATS22D62S6U hosszú élettartamú, ipari minőségű kivitelben készült, az IEC 60947-4-2 szabványnak megfelelően, és többféle nemzetközi tanúsítvánnyal rendelkezik, beleértve a CE, UL, CSA, CCC, GOST és C-Tick minősítéseket, így világszerte használható.
Schneider Electric Altistart 22 - ATS22D62S6U - lágyindító, 62A, 3f, 208…600VAC, 110VAC vezérlőfeszültség, Modbus RTU műszaki adatok
Fő jellemzők
Termékcsalád: Altistart 22
Terméktípus: Lágyindító
Felhasználási terület: Aszinkron motorok
Specifikus alkalmazás: Szivattyúk és ventilátorok
Komponens megnevezés: ATS22
Hálózati fázisszám: 3 fázis
Névleges tápfeszültség: 208...600 V - 15...10 %
Motorteljesítmény: 15 LE 208 V-nál, 20 LE 230 V-nál, 40 LE 460 V-nál, 50 LE 575 V-nál
Gyári árambeállítás: 52 A
Teljesítmény disszipáció: 59 W standard alkalmazásoknál
Felhasználási kategória: AC-53A
Indítás típusa: Nyomatékvezérléses indítás (áram 3,5 In-re korlátozva)
IcL indító névleges érték: 62 A motor tápvezetékben való bekötésre standard alkalmazásoknál
IP védelmi fokozat: IP20
Kiegészítő adatok
Szerelési mód: Hűtőbordával
Rendelkezésre álló funkció: Belső bypass
Tápfeszültség határok: 177...660 V
Tápfrekvencia: 50...60 Hz - 10...10 %
Hálózati frekvencia: 45...66 Hz
Eszköz csatlakoztatás: Motor tápvezetékben
Vezérlőáramkör feszültsége: 110 V - 15...10 % 50/60 Hz
Vezérlőáramkör fogyasztása: 20 W
Diszkrét kimenetek száma: 2
Diszkrét kimenet típus: R1 relé kimenet 230 V futás, riasztás, kioldás, leállt, nem leállt, indul, kész; R2 relé kimenet 230 V futás, riasztás, kioldás, leállt, nem leállt, indul, kész
Minimális kapcsolási áram: 100 mA 12 V DC-nél (relé kimenetek)
Maximális kapcsolási áram: 5 A 250 V AC rezisztív 1 relé kimenet, 5 A 30 V DC rezisztív 1 relé kimenet, 2 A 250 V AC induktív 0.4 20 ms relé kimenet, 2 A 30 V DC induktív 7 ms relé kimenet
Bemenetek és kommunikáció
Diszkrét bemenetek száma: 3
Diszkrét bemenet típus: (LI1, LI2, LI3) logikai, 5 mA 20 kOhm
Diszkrét bemenet feszültség: 110 V <= 121 V
Diszkrét bemenet logika: Pozitív logika LI1, LI2, LI3 0 állapotban: < 20 V és <= 15 mA, 1 állapotban: > 79 V, <= 2 mA
Kimeneti áram: 0.4...1 Icl állítható
PTC szonda bemenet: 750 Ohm
Kommunikációs port protokoll: Modbus
Csatlakozó típus: 1 RJ45
Kommunikációs adatkapcsolat: Soros
Fizikai interfész: RS485 multidrop
Átviteli sebesség: 4800, 9600 vagy 19200 bps
Működési és környezeti adatok
Üzemeltetési pozíció: Függőleges +/- 10 fok
Hűtés típusa: Kényszerkonvekció
Zajszint: 45 dB
Szennyezési fokozat: 2-es szint az IEC 60664-1 szerint
Relatív páratartalom: 0...95 % kondenzáció vagy csepegő víz nélkül az IEC 60068-2-3 szerint
Üzemi környezeti hőmérséklet: -10...40 °C (derating nélkül), 40...60 °C (2,2 % áramcsökkentés °C-onként)
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemeltetési magasság: <= 1000 m derating nélkül, > 1000...< 2000 m áramcsökkentéssel 2,2 % minden további 100 m-hez
Fizikai jellemzők
Magasság: 295 mm
Szélesség: 145 mm
Mélység: 207 mm
Nettó tömeg: 12 kg
