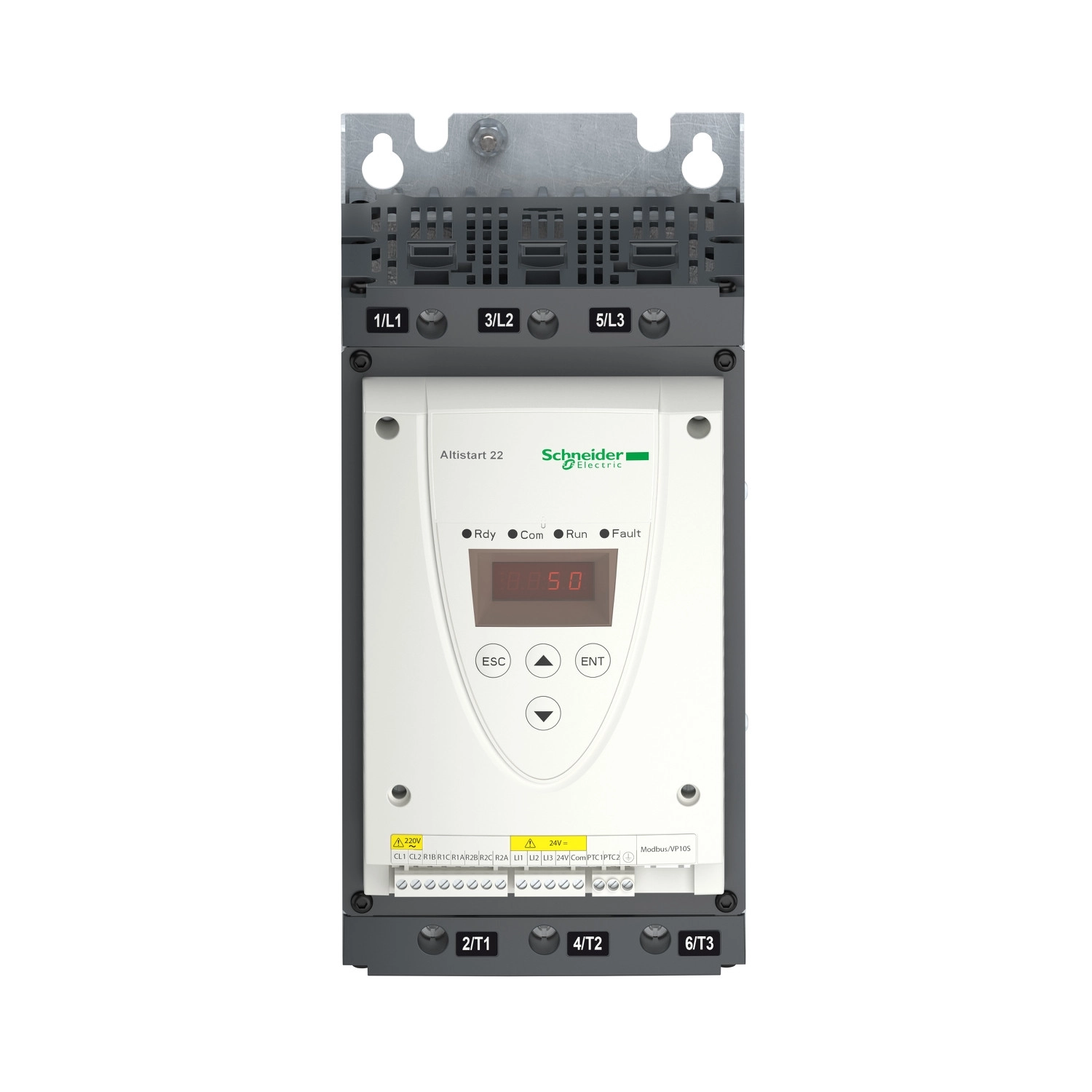

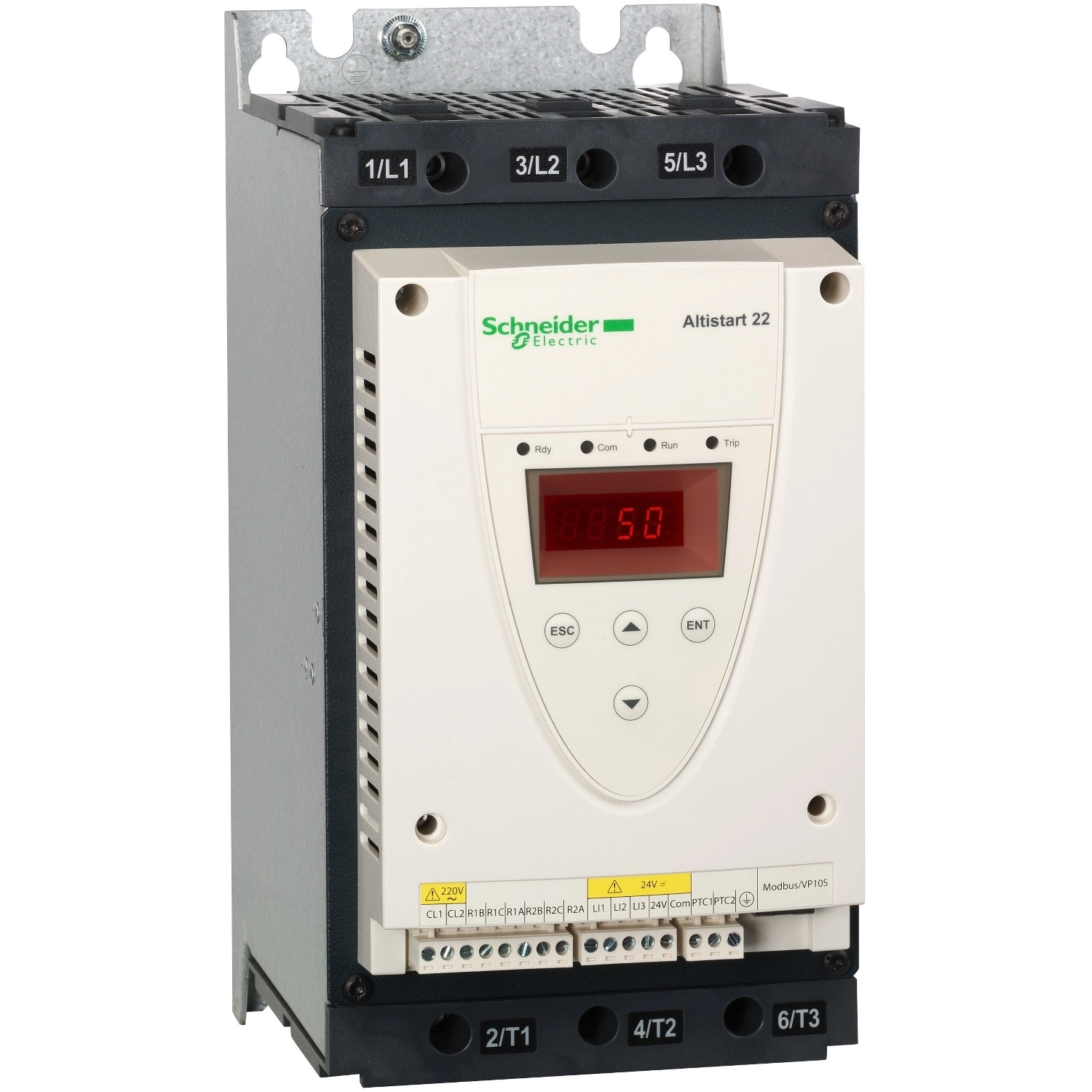

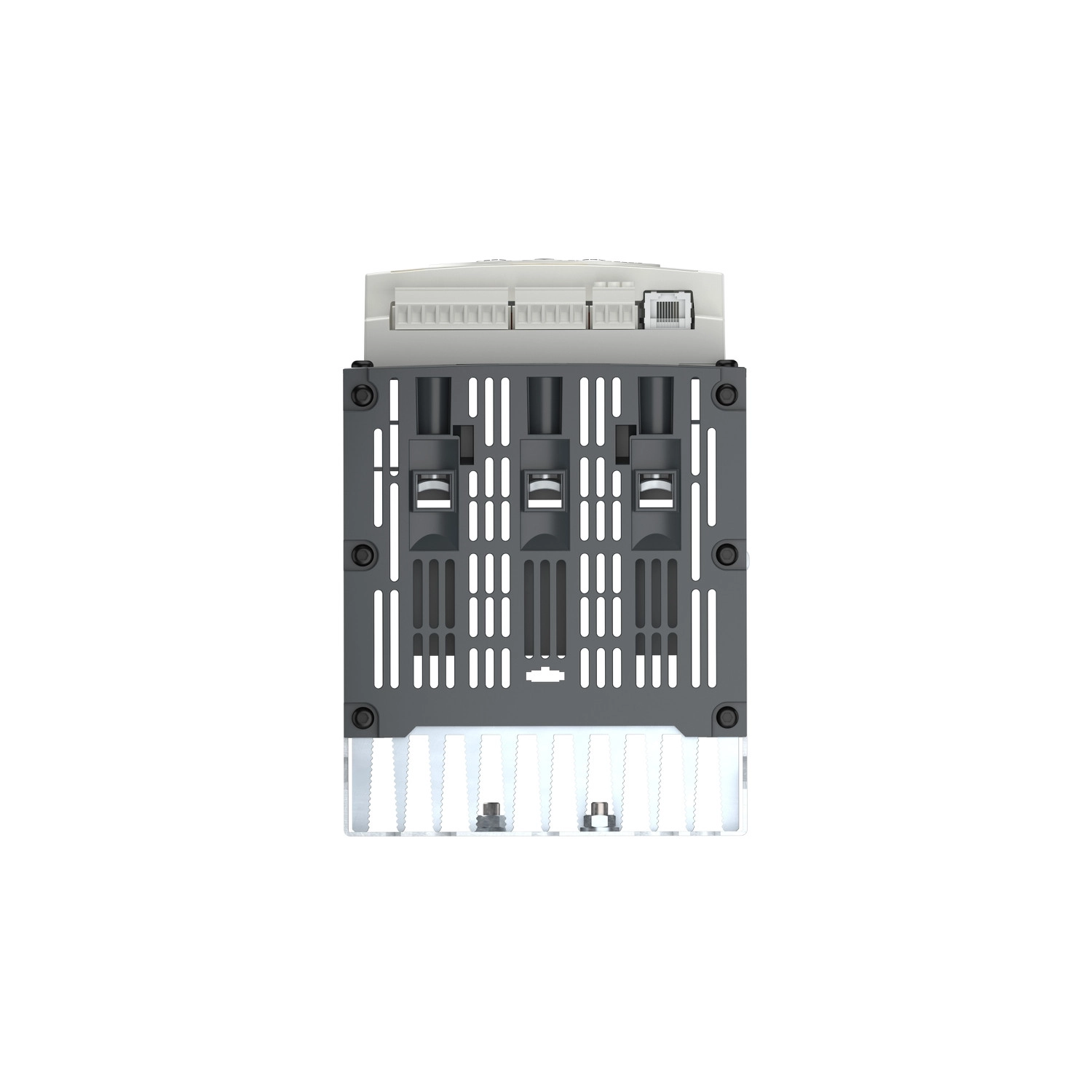

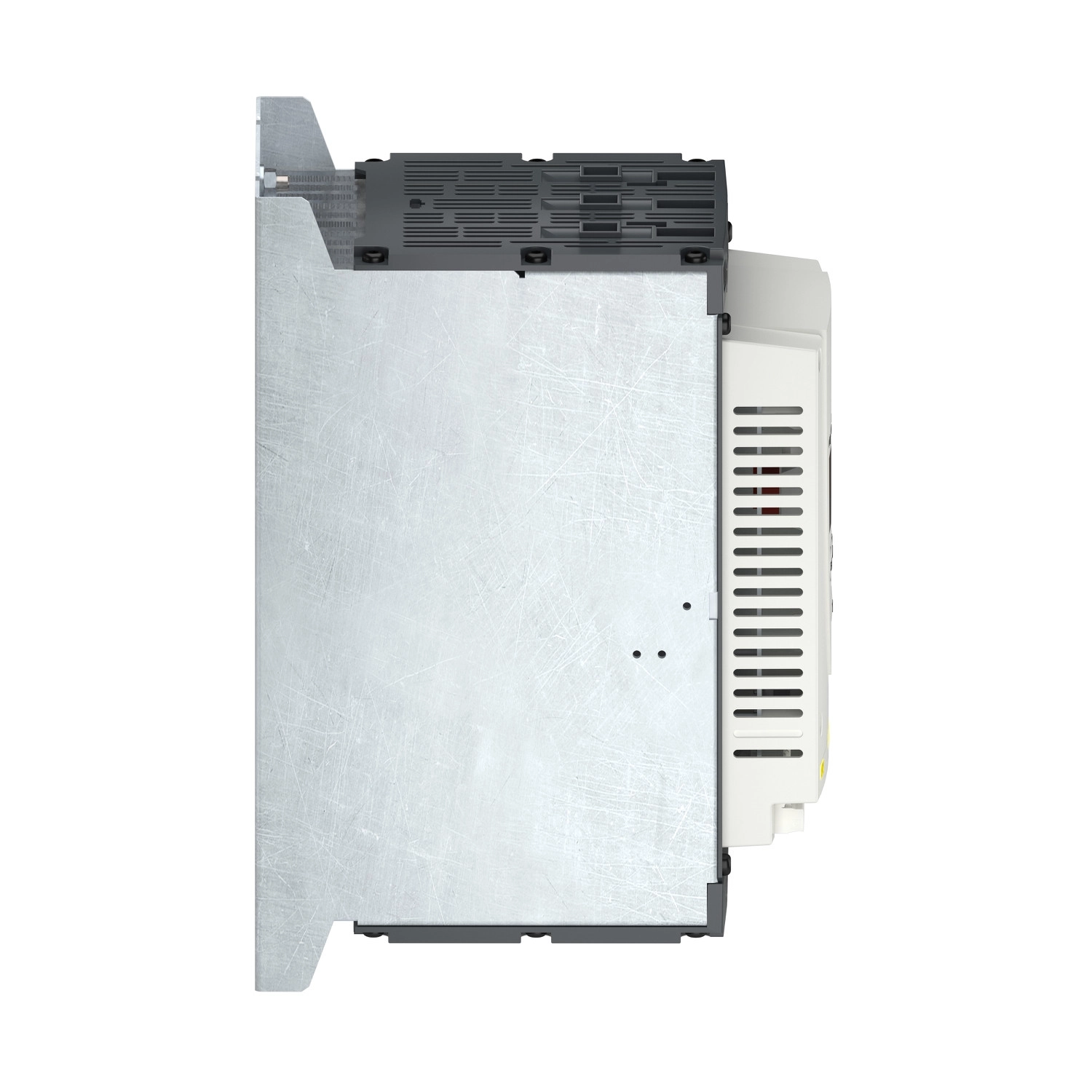

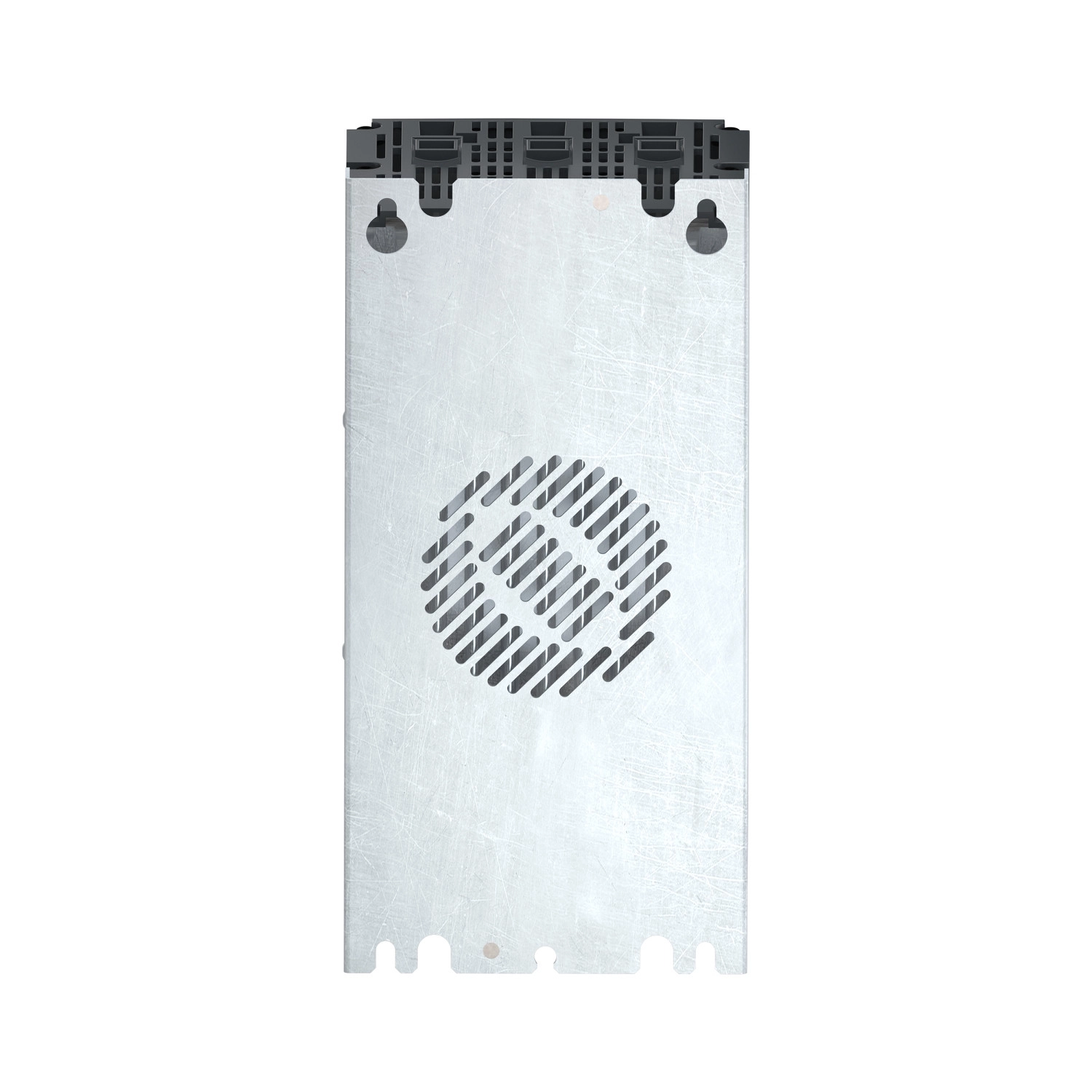

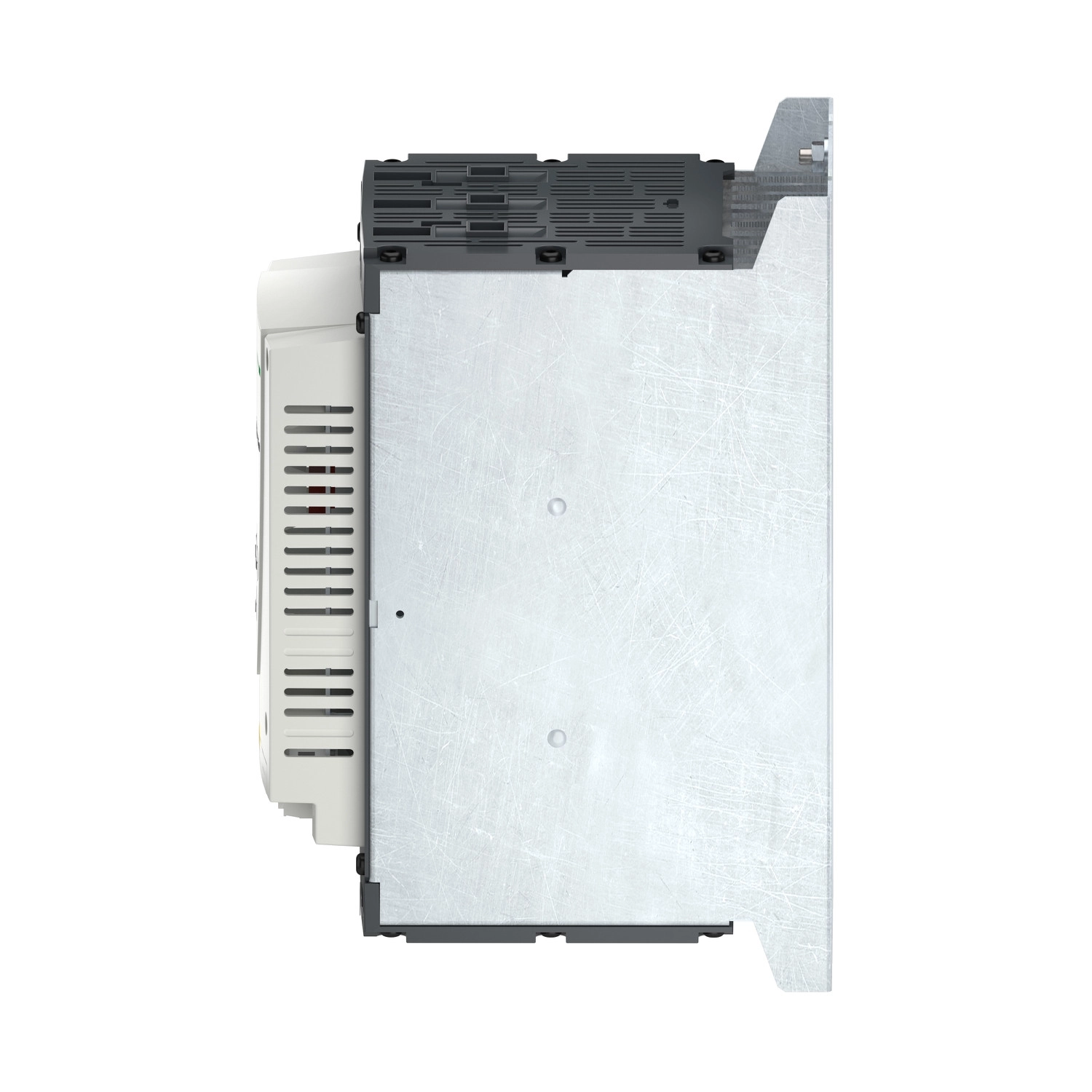

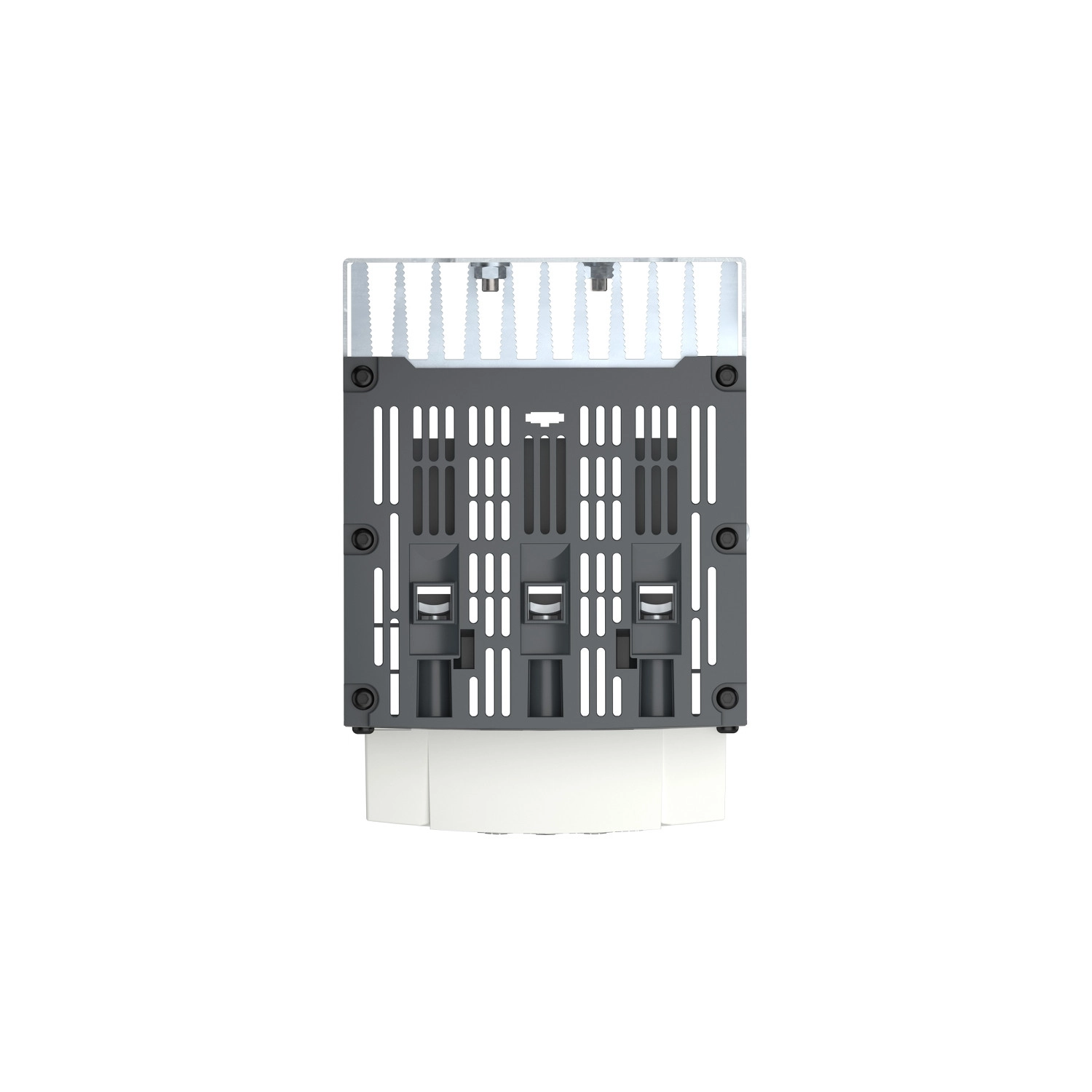

Schneider Electric Altistart 22 - ATS22D88S6 - lágyindító, 88A, 3f, 208…600VAC, 230VAC vezérlőfeszültség, Modbus RTU
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Az Altistart 22 lágyindító technológiájának lényege a nyomatékvezérlés, amely a motor indításakor korlátozza az áramot maximum 3,5 In értékre. Ez a funkció rendkívül hasznos olyan alkalmazásoknál, ahol el kell kerülni a hirtelen nyomatékváltozásokat, amelyek károsíthatnák a mechanikai elemeket vagy a szállított közeget. A készülék széles motorteljesítmény-tartományban alkalmazható: 22 kW (230 V), 45 kW (400 V és 440 V), illetve 55 kW (500 V) teljesítményű aszinkronmotorokhoz. A névleges áram 88 A, gyári árambeállítása 77 A, amely szabályozható a konkrét alkalmazáshoz. A felhasználási kategória AC-53A, amely a motorindítási alkalmazásokat jelöli.
A készülék IP20 védettségi fokozattal rendelkezik, ami alapvető védelmet nyújt érintés ellen, de nem víz- és porálló, ezért megfelelő szekrénybe kell szerelni. A szerelés szempontjából fontos, hogy a készülék hűtőbordával van ellátva, és ±10°-on belüli függőleges helyzetben kell felszerelni. A hőelvezetés hatékonyságát kényszerkonvekciós hűtés (ventilátoros) biztosítja, amely megakadályozza a túlmelegedést. Az üzemi hőmérséklettartomány -10°C és +40°C között van derating nélkül, 40-60°C között pedig 2,2%/°C terheléscsökkentéssel üzemeltethető. A relatív páratartalom 0-95% lehet kondenzáció nélkül.
A kommunikáció szempontjából az ATS22D88S6 Modbus protokollt használ, RS485 multidrop fizikai interfészen keresztül, amelyhez RJ45 csatlakozó áll rendelkezésre. A kommunikációs sebesség választható: 4800, 9600 vagy 19200 bps. A készülék vezérlőáramköre 230V AC tápfeszültséget igényel (±15%, 50/60 Hz), a vezérlőáramkör fogyasztása 20W. A vezérlés három logikai bemenettel (LI1, LI2, LI3) rendelkezik, amelyek 24V DC feszültséggel, pozitív logikával működnek. A készülék két relékimenettel is rendelkezik, amelyek különböző állapotokat jelezhetnek: futás, riasztás, kioldás, leállás, indítás vagy készenlét. A kimeneti relék terhelhetősége 5A 250V AC vagy 5A 30V DC rezisztív terhelésnél, induktív terhelésnél pedig 2A 250V AC vagy 2A 30V DC.
Schneider Electric Altistart 22 - ATS22D88S6 - lágyindító műszaki adatok
Alapadatok
Termékcsalád: Altistart 22
Terméktípus: Lágyindító
Rendeltetés: Aszinkronmotorokhoz
Specifikus alkalmazás: Szivattyúk és ventilátorok
Komponensnév: ATS22
Villamos adatok
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 230...600 V - 15...10 %
Motorteljesítmény kW: 22 kW (230 V), 45 kW (400 V), 45 kW (440 V), 55 kW (500 V)
Gyári árambeállítás: 77 A
Teljesítményveszteség: 66 W standard alkalmazásoknál
Felhasználási kategória: AC-53A
Indítástípus: Nyomatékvezérléses indítás (áram 3,5 In értékre korlátozva)
IcL indítóáram: 88 A standard alkalmazásoknál, motorellátó vonalba kötve
IP védelmi fokozat: IP20
Kommunikációs adatok
Kommunikációs protokoll: Modbus
Csatlakozótípus: 1 RJ45
Adatkapcsolat: Soros
Fizikai interfész: RS485 multidrop
Átviteli sebesség: 4800, 9600 vagy 19200 bps
Telepíthető eszközök száma: 31
Mechanikai adatok
Szerelési mód: Hűtőbordával
Elérhető funkciók: Belső bypass
Tápfeszültség határértékek: 195...660 V
Tápfrekvencia: 50...60 Hz ± 10%
Hálózati frekvencia: 45...66 Hz
Eszköz csatlakoztatása: Motor tápellátó vonalban
Vezérlőáramkör feszültség: 230 V - 15...10 % 50/60 Hz
Vezérlőáramkör fogyasztás: 20 W
Ki- és bemenetek
Digitális kimenetek száma: 2
Digitális kimenetek típusa: R1 és R2 relékimenetek (230 V, jelzések: futás, riasztás, kioldás, leállás, nem áll, indítás, kész)
Minimális kapcsolási áram: 100 mA 12 V DC (relékimenetek)
Maximális kapcsolási áram: 5 A 250 V AC rezisztív/5 A 30 V DC rezisztív/2 A 250 V AC induktív/2 A 30 V DC induktív
Digitális bemenetek száma: 3
Digitális bemenetek típusa: (LI1, LI2, LI3) logikai, 5 mA 4,3 kOhm
Digitális bemeneti feszültség: 24 V <= 30 V
Digitális bemenet logika: Pozitív logika, 0 állapot: < 5 V és <= 2 mA, 1 állapot: > 11 V, >= 5 mA
Védelem
Védelmi típusok: Fáziskimaradás (hálózati), Hővédelem (motor), Hővédelem (indító)
Jelölés: CE
Hűtési mód: Kényszerkonvekció
Környezeti feltételek
Üzemi pozíció: Függőleges +/- 10 fok
Magasság: 295 mm
Szélesség: 145 mm
Mélység: 207 mm
Szennyezettségi fok: Level 2 (IEC 60664-1)
Relatív páratartalom: 0...95 % kondenzáció vagy csepegő víz nélkül (IEC 60068-2-3)
Környezeti hőmérséklet működés közben: -10...40 °C (derating nélkül), 40...60 °C (2,2 % áramcsökkentés °C-onként)
Környezeti hőmérséklet tárolás során: -25...70 °C
Üzemi magasság: <= 1000 m derating nélkül, > 1000...< 2000 m 2,2% áramcsökkentés 100 m-enként
