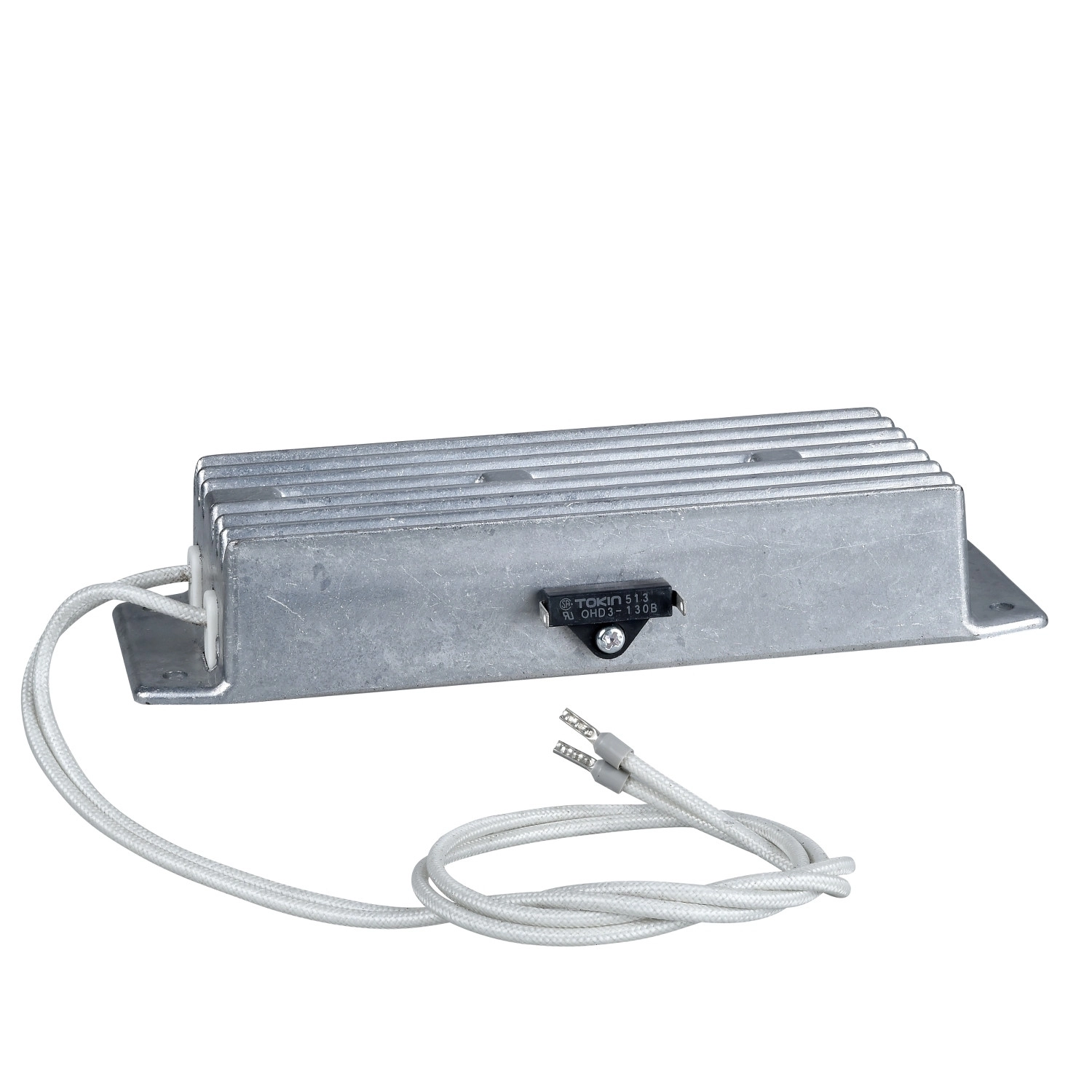

A Schneider Electric VW3A7724 fékellenállás egy speciálisan az Altivar 12 és Altivar 312 frekvenciaváltó családokhoz tervezett kiegészítő, amely a motor fékezésekor keletkező energia hatékony elvezetését és hővé alakítását biztosítja. Ez a 68 Ohm ellenállású IP00 védettségű komponens ideális megoldást nyújt olyan alkalmazásokban, ahol gyakori a motor fékezése, vagy nagy tehetetlenségű terheket kell megállítani.
A VW3A7724 fékellenállás kompatibilis az ATV12HU22M2, ATV12HU22M3, ATV12PU22M3, ATV312HU22M2, ATV312HU22M3 és ATV312HU30M3 frekvenciaváltókkal, így tökéletesen illeszkedik a Schneider Electric Altivar 12 és Altivar 312 termékcsaládokba, beleértve az Altivar 312 Solar változatot is. A termék 28W átlagos teljesítményt képes elvezetni 50°C környezeti hőmérséklet mellett, míg 40°C-on ez az érték 32W-ra növekszik, ami megfelelő rugalmasságot biztosít különböző üzemi körülmények között.
A VW3A7724 fékellenállás kompakt méretekkel rendelkezik: szélessége 60 mm, magassága 170 mm, mélysége pedig mindössze 30 mm. A szerelési rajzok alapján a termék felszerelése egyszerű, a rögzítőfuratok távolsága és mérete (4xØ5/4xØ20) pontosan meghatározott. A beépítésnél fontos figyelembe venni a minimális szükséges távolságokat: minden irányban legalább 50 mm-es távolságot kell tartani más elemektől, valamint a készülék előtt és mögött legalább 100 mm szabad teret kell hagyni a megfelelő hűtés és biztonságos működés érdekében. Az IP00 védettségi fokozat miatt a fékellenállást mindenképpen védett helyre, lehetőleg kapcsolószekrénybe kell szerelni, ahol biztosított a megfelelő védelem és a szellőzés is.
A VW3A7724 fékellenállás alkalmazása különösen ajánlott olyan rendszerekben, ahol fontos a pontos pozicionálás, a gyors megállás vagy a dinamikus fékezés, például anyagmozgató rendszerekben, darukban, emelőszerkezetekben vagy olyan gépekben, ahol a lendületből adódó energia visszatáplálása a frekvenciaváltóba túlfeszültséget okozhatna. A fékellenállás alkalmazásával jelentősen javítható a rendszer dinamikus viselkedése és a pozicionálás pontossága, valamint megelőzhető a frekvenciaváltó túlfeszültség miatti leállása vagy károsodása.
Schneider Electric Altivar 312 - VW3A7724 - frekvenciaváltó kiegészítő, fékellenállás, 68Ohm, 32W, ATV12 frekvenciaváltóhoz műszaki adatok
Fő jellemzők
Terméktípus: Fékellenállás
Termékcsalád: Altivar
Kompatibilitás: Altivar 12, Altivar 312, Altivar 312 Solar
Kompatibilis készülékek: ATV12HU22M2, ATV12HU22M3, ATV12PU22M3, ATV312HU22M2, ATV312HU22M3, ATV312HU30M3
Ohm érték: 68 Ohm
Műszaki paraméterek
Átlagos teljesítmény: 28 W (50 °C-on), 32 W (40 °C-on)
Szélesség: 60 mm
Magasság: 170 mm
Mélység: 30 mm
IP védettségi fokozat: IP00
Szerelési tudnivalók
A minimális szükséges távolság minden irányban 50 mm, valamint a készülék előtt és mögött legalább 100 mm szabad teret kell hagyni.
A rögzítőfuratok mérete és elhelyezkedése: 4xØ5/4xØ20
